Устройство автоматического выбора рабочих частот

Устройство автоматического выбора рабочих частот

Иллюстрации

Показать все

Реферат

Изобретение относится к технике радиосвязи и может быть использовано для оперативного выбора рабочих частот на пунктах ионосферно-волновой и частотно-диспетчерской службы радиоцентров в условиях изменчивости помеховой обстановки и ограниченности частотного ресурса.

Известны устройства автоматического выбора рабочих частот (см., например, а.с. СССР №1573538, 1987 г., опубл. 23.06.90, бюллетень №23, а.с. СССР №1501284, заявл. 13.05.87, опубл. 15.08.89, бюллетень №30, патент РФ №2220503, заявл. 26.04.2002 г., опубл. 27.12.2003, бюллетень №36).

Устройство по а.с. СССР №1573538 1987 г.содержит соединенные последовательно антенный коммутатор, радиоприемник, блок фильтров, блок анализа, блок выбора частоты и блок оперативной памяти, а также блок управления, блок определения занятости рабочей частоты, блок хранения исходных данных и блок отбраковки частот. Данное устройство производит оценку и выбор рабочих частот на основе последовательного измерения уровней помех на каждой анализируемой частоте и сравнения этого значения с допустимым (пороговым) значением, величина которого определяется заданным качеством связи. При этом в качестве рабочей частоты выбирается частота с минимальным уровнем помех из группы частот, удовлетворяющих заданному качеству связи.

Недостатком известного устройства анализа и выбора рабочих частот является относительно низкая достоверность выбора оптимальных рабочих частот (под оптимальной рабочей частотой понимается такая частота, на которой обеспечивается максимальная длительность работы радиолинии без перестройки на другие частоты).

Устройство автоматического выбора рабочих частот по а.с. СССР №1501284, заявл. 13.05.87, опубл. 15.08.89, бюллетень №30, состоит из антенного блока, приемника, блока фильтров, блока анализа, блока выбора частоты, блока оперативной памяти, блока управления, блока определения занятости рабочей частоты, блока памяти номеров частот, выделенных для каждого радионаправления, блока памяти номеров антенн для каждого радионаправления, блока памяти номеров фильтров, блока памяти пороговых уровней помех, первого дешифратора, второго дешифратора, блока памяти разрешенных для связи частот.

Антенный коммутатор, радиоприемник, блок фильтров и блок анализа соединены последовательно по информационным входам. М антенных входов антенного коммутатора, где М≥2 подключены к соответствующим М антеннам, М управляющих входов антенного блока соединены с соответствующими М выходами первого дешифратора, вход первого дешифратора соединен с выходом блока памяти номеров антенн для каждого радионаправления, F управляющих входов радиоприемника, где F≥2 соединены с соответствующими F выходами третьего дешифратора, выход "Конец настройки" радиоприемника соединен с управляющим входом блока анализа, Р управляющих входов блока фильтров, где Р≥2 соединены с соответствующими Р выходами второго дешифратора, вход второго дешифратора соединен с выходом блока памяти номеров фильтров, первый, второй, и третий выходы "Код радионаправления" блока управления соединены соответственно с адресными входами блока памяти номеров антенн для каждого радионаправления, блока памяти номеров фильтров и блока памяти пороговых уровней помех, выход "Код частоты" блока управления соединен с адресным входом блока памяти номеров частот, четвертый выход "Код радионаправления" блока управления соединен с входами "Код радионаправления" соответственно блока памяти номеров частот и блока определения занятости рабочей частоты, выход "Считывание" блока управления соединен с входами "Считывание" блоков памяти номеров антенн, номеров фильтров, пороговых уровней помех и номеров частот, N входов номеров радионаправлений блока управления, где N≥2 являются входами номеров радионаправления устройства, выходы "Окончание анализа" и "Уровень помехи" блока анализа соединены соответственно с входами "Запись уровня помехи" и "Уровень помех" блока выбора частоты, выход блока памяти номеров частот соединен с входом третьего дешифратора, входом "Частота" блока оперативной памяти и входом "Код текущей частоты" блока определения занятости рабочей частоты, выход блока памяти пороговых уровней помех соединен с входом "Пороговый уровень помехи" блока выбора частоты, выход "Запись порогового уровня" блока управления соединен с входом "Запись порогового уровня" блока выбора частоты, выход "Частота свободна" блока определения занятости рабочей частоты соединен с входом "Разрешение анализа" блока выбора частоты, первый и второй выходы "Конец выбора частоты" блока выбора частоты соединены соответственно с входом "Запись" блока оперативной памяти и с входом "Конец цикла выбора частоты" блока управления. Выход блока оперативной памяти, являющийся выходом устройства, соединен с входом "Номинальное значение выбранной частоты" блока определения занятости рабочей частоты, выход "Считывание выбранной частоты" блока управления соединен с входом "Считывание" блока оперативной памяти и с входом "Начало анализа" блока определения занятости рабочей частоты.

Устройство осуществляет выбор оптимальных рабочих частот путем последовательного измерения уровней мощности помех на анализируемых частотах и сравнения измеренных значений с пороговым значением, величина которого определяется заданным качеством связи. При этом в качестве оптимальной рабочей частоты выбирается частота с минимальным текущим значением уровней помех из группы частот, удовлетворяющих заданному качеству связи.

Недостатком устройства является относительно низкая достоверность выбора оптимальных рабочих частот, обеспечивающих максимальную длительность работы радиолиний без перестройки на другие частоты. Это объясняется учетом при выборе оптимальной рабочей частоты информации только об одном параметре уровней помех - текущем значении уровней помех на анализируемых частотах.

Наиболее близким по технической сущности к заявляемому устройству является устройство автоматического выбора рабочих частот, описанное в патенте РФ №2220503, заявл. 26.04.2002, опубл. 27.12.2003, бюллетень №36.

Устройство автоматического выбора рабочих частот, содержащее каскадно-соединенные по информационным входам антенный коммутатор, радиоприемник, блок фильтров, блок анализа и блок распределения, управляющий вход которого соединен с первым управляющим выходом блока управления, управляющий вход блока анализа подключен к выходу "Конец настройки" радиоприемника, F управляющих входов которого, где F≥2, подключены к соответствующим F выходам третьего дешифратора, вход которого подключен к выходу блока памяти номеров частот, Р управляющих входов блока фильтров, где Р≥2 подключены к соответствующим Р выходам второго дешифратора, вход которого подключен к выходу блока памяти номеров фильтров, М антенных входов антенного коммутатора, где М≥2 подключены к выходам соответствующих М антенн, М управляющих входов антенного коммутатора подключены к соответствующим М выходам первого дешифратора, вход которого подключен к выходу блока памяти номеров антенн, считывающий вход которого подключен к считывающим входам блоков памяти номеров частот, номеров фильтров, блока памяти пороговых уровней помех и к считывающему выходу блока управления, N входов номеров радионаправления которого, где N≥2 являются соответствующими N входами радионаправлений устройства, первый, второй и третий выходы "Код радионаправления" блока управления подключены к адресным входам соответственно блока памяти номеров антенн, блока памяти номеров фильтров, блок памяти пороговых уровней помех, вход "Код радионаправления" блока памяти номеров частот подключен к четвертому выходу "Код радионаправления" блока управления, выход "Код частоты" блока управления подключен к адресному входу блока памяти номеров частот, а вход остановки работы блока управления является входом остановки работы устройства, Q информационных выходов блока распределения, где Q≥2 подключены к соответствующим Q информационным входам первой группы информационных входов блока определения весов анализируемых частот, к Q информационным входам определения пригодности частот и к Q информационным входам блока определения дополнительных параметров помех, Q информационных выходов i-й группы выходов которого, где i=2, 3,..., S, a S - количество анализируемых параметров помех, подключены к соответствующим Q информационным входам i-й группы информационных входов блока определения весов анализируемых частот, Q информационных выходов j-й группы которого, где j=1, 2,..., S, подключены к соответствующим Q информационным входам j-й группы информационных входов блока определения показателей качества частот, Q информационных выходов которого подключены к соответствующим Q информационным входам блока отбраковки частот, вторые Q информационных входов которого подключены к соответствующим Q информационным выходам блока определения пригодности частот, второй информационный вход которого подключен к информационному выходу блока памяти пороговых уровней помех, Q информационных выходов блока отбраковки частот подключены к Q информационным входам блока выбора оптимальной частоты, второй, третий, четвертый, пятый, шестой и седьмой управляющие выходы блока управления подключены к управляющим входам соответственно блока определения дополнительных параметров помех, блока определения весов анализируемых частот, блока определения показателей качества частот, блока отбраковки частот, блока определения пригодности частот, блока выбора оптимальной частоты, при этом считывающий вход блока выбора оптимальной частоты является считывающим входом устройства, а информационный выход является соответственно информационным выходом устройства.

Устройство-прототип осуществляет выбор оптимальных рабочих частот путем последовательного измерения уровней помех и дополнительных параметров помех (математического ожидания, дисперсии уровней помех и др.) на анализируемых частотах и их одновременного учета для формирования значений сумм весовых коэффициентов на Q анализируемых частотах. При этом в качестве оптимальной рабочей частоты выбирается частота с максимальным значением сумм скорректированных весов анализируемых частот.

Недостатком прототипа является относительно низкая достоверность выбора оптимальных частот, так как оптимальная рабочая частота в данном устройстве выбирается по текущему уровню мощности помех на анализируемых частотах меньше порогового и дополнительных параметров помех (математическое ожидание, дисперсии уровней помех), то есть учитывает только энергетическую составляющую помехи и ее статистические характеристики.

Целью изобретения является разработка устройства автоматического выбора рабочих частот, обеспечивающего повышение достоверности выбора оптимальных рабочих частот с соответствующим режимом работы за счет учета кроме энергетической составляющей помехи и ее статистических характеристик частотно-временных различий сигнала и помехи.

Для достижения сформулированной цели в известном устройстве автоматического выбора рабочих частот, содержащем каскадно-соединенные по информационным входам антенный коммутатор, радиоприемник, блок фильтров, блок анализа и блок распределения, управляющий вход которого соединен с девятым управляющим выходом блока управления, управляющий вход блока анализа подключен к выходу "Конец настройки" радиоприемника, F управляющих входов которого, где F≥2, подключены к соответствующим F выходам третьего дешифратора, вход которого подключен к выходу блока памяти номеров частот. Р управляющих входов блока фильтров, где Р≥2, подключены к соответствующим Р выходам второго дешифратора, вход которого подключен к выходу блока памяти номеров фильтров. М антенных входов антенного коммутатора, где М≥2, подключены к выходам соответствующих М антенн. М управляющих входов антенного коммутатора подключены к соответствующим М выходам первого дешифратора. Вход первого дешифратора подключен к выходу блока памяти номеров антенн, считывающий вход которого подключен к считывающим входам блоков памяти номеров частот, номеров фильтров и к считывающему выходу блока управления. N входов номеров радионаправления блока управления, где N≥2, являются соответствующими N входами радионаправлений устройства. Первый, второй и четвертый выходы "Код радионаправления" блока управления подключены к адресным входам соответственно блока памяти номеров антенн, блока памяти номеров фильтров и к входу "Код радионаправления" блока памяти номеров частот. Выход "Код частоты" блока управления подключен к адресному входу блока памяти номеров частот, а вход остановки работы блока управления является входом остановки работы устройства. Q информационных выходов блока распределения, где Q≥2, подключены к соответствующим Q информационным входам первой группы информационных входов блока определения весов анализируемых частот, к Q информационным входам блока определения дополнительных параметров помех. Q информационных выходов i-й группы выходов блока определения дополнительных параметров помех, где i=2, 3,..., S, a S - количество анализируемых параметров помех, подключены к соответствующим Q информационным входам i-й группы информационных входов блока определения весов анализируемых частот. Q информационных выходов j-й группы блока определения весов анализируемых частот, где j=1, 2,..., S, подключены к соответствующим Q информационным входам j-й группы информационных входов блока определения показателей качества частот. Одиннадцатый, двенадцатый, тринадцатый управляющие выходы блока управления подключены к управляющим входам соответственно блоков определения дополнительных параметров помех, определения весов анализируемых частот и определения показателей качества частот. Дополнительно введены блок памяти вероятности ошибки допустимой, блок прогнозируемого значения мощности сигнала, блок определения текущей вероятности ошибочного приема, блок усреднения и сравнения коэффициента взаимного различия при различных видах работы, блок быстрого преобразования Фурье, блок определения условных коэффициентов взаимного различия, блок запоминания коэффициента Фурье помехи, блок запоминания коэффициентов Фурье эталонных сигналов, блок определения пригодности частот, блок запоминания пригодных частот, блок запоминания непригодных частот, блок отбраковки частот с учетом коэффициента различия, блок выбора оптимальной частоты и режима работы. При этом информационный выход блока фильтров подключен к информационному входу блока быстрого преобразования Фурье, информационный выход которого подключен соответственно к информационному входу запоминающего устройства коэффициентов Фурье помехи, управляющий вход которого подключен ко второму управляющему выходу блока управления. Первый управляющий выход блока управления подключен к управляющему входу блока быстрого преобразования Фурье, считывающий выход блока управления подключен к считывающему входу блока памяти вероятности ошибки, а третий выход "Код радионаправления" блока управления подключен к адресному входу блока памяти вероятности ошибки допустимой. Выход блока памяти вероятности ошибки допустимой подключен ко второму входу блока определения пригодности частот, управляющий вход которого подключен к третьему управляющему выходу блока управления, четвертый управляющий выход которого подключен к управляющему входу блока запоминания непригодных частот. Информационный вход блока запоминания непригодных частот подключен к первому информационному выходу блока определения пригодности частот, первый информационный вход которого подключен к информационному выходу блока определения текущей вероятности ошибочного приема. Второй информационный выход блока определения пригодности частот подключен к информационному входу блока запоминания пригодных частот, управляющий вход которого подключен к седьмому управляющему выходу блока управления. Пятый и шестой управляющие выходы блока управления подключены к управляющим входам соответственно блока определения условных коэффициентов взаимного различия и блока определения текущей вероятности ошибочного приема. Информационный выход блока запоминания коэффициентов Фурье помехи подключен к первому информационному входу блока определения условных коэффициентов взаимного различия, второй информационный вход которого подключен к информационному выходу блока запоминания коэффициента Фурье эталонных сигналов. Информационный выход блока определения условных коэффициентов взаимного различия подключен к информационному входу блока усреднения и сравнения коэффициента взаимного различия при различных видах работы, управляющий вход которого подключен к девятому выходу блока управления. Восьмой управляющий выход блока управления подключен к управляющему входу блока запоминания коэффициента Фурье эталонных сигналов. N адресных выходов блока усреднения и сравнения коэффициента взаимного различия подключены к N адресным входам блока выбора оптимальной частоты и режима работы. Информационный выход блока усреднения и сравнения коэффициента взаимного различия при различных видах работы подключен к первому информационному входу блока определения текущей вероятности ошибочного приема. Второй и третий информационные входы блока определения текущей вероятности ошибочного приема подключены к информационным выходам соответственно блока анализа и блока прогнозируемого значения мощности сигнала. К адресному входу блока прогнозируемого значения мощности сигнала подключен пятый выход "Код радионаправления" блока управления. К считывающему входу блока прогнозируемого значения мощности сигнала подключен считывающий выход блока управления. Q выходов блока запоминания пригодных частот подключены к соответствующим Q - входам второй группы информационных входов блока отбраковки частот с учетом дополнительных параметров, управляющий вход которого подключен к четырнадцатому управляющему выходу блока управления. Пятнадцатый управляющий выход блока управления подключен к управляющему входу блока выбора оптимальной частоты и режима работы. Q - входов выбора оптимальной частоты и режима работы подключены к соответствующим Q - выходам блока отбраковки частот с учетом коэффициента различия. Q - входов первой группы информационных входов блока отбраковки частот с учетом коэффициента различия подключены к соответствующим Q информационным выходам блока определения показателей качества частот. При этом считывающий вход блока выбора оптимальной частоты и режима работы является считывающим входом устройства, первый информационный выход которого является соответственно первым информационным выходом устройства о выбранной частоте, а второй информационный выход которого является соответственно вторым информационным выходом устройства о виде работы на выбранной частоте.

Благодаря новой совокупности существенных признаков за счет введения блоков памяти вероятности ошибки допустимой, прогнозируемого значения мощности сигнала, определения текущей вероятности ошибочного приема, усреднения и сравнения коэффициента взаимного различия при различных видах работы, быстрого преобразования Фурье, определения условных коэффициентов взаимного различия, запоминания коэффициента Фурье помехи, запоминания коэффициентов Фурье эталонных сигналов, определения пригодности частот, запоминания пригодных частот, запоминания непригодных частот, отбраковки частот с учетом коэффициента различия, блока выбора оптимальной частоты и режима работы, с помощью которых учитываются частотно-временные характеристики сигнала и помехи. Этим достигается возможность более достоверного выбора оптимальных рабочих частот и режима работы.

Проведенный анализ уровня техники позволил установить, что аналоги, характеризующиеся совокупностью признаков, тождественными всем признакам заявленного технического решения, отсутствуют, что указывает на соответствие заявленного устройства условию патентоспособности "новизна". Результаты поиска известных решений в данной и смежных областях техники с целью выявления признаков, совпадающих с отличительными от прототипа признаками заявленного объекта, показали, что они не следуют явным образом из уровня техники. Из уровня техники также не выявлена известность влияния предусматриваемых существенными признаками заявленного изобретения преобразований на достижение указанного технического результата. Следовательно, заявленное изобретение соответствует условию патентоспособности "изобретательский уровень". Заявленное устройство поясняется чертежами:

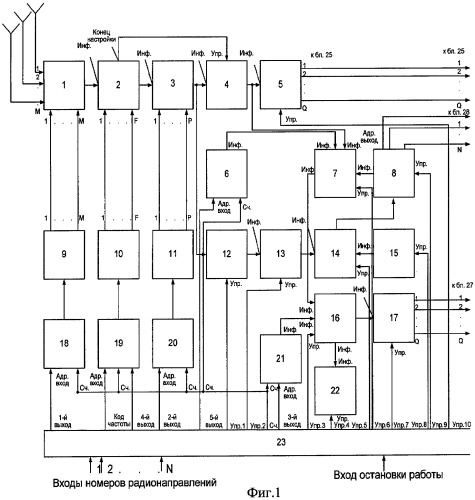

фиг.1 - функциональная схема устройства;

фиг.1 (продолжение) - функциональная схема устройства;

фиг.2 - функциональная схема блока памяти вероятности ошибки допустимой;

фиг.3 - функциональная схема блока управления;

фиг.3 (продолжение) - функциональная схема блока управления;

фиг.4 - функциональная схема блока запоминания коэффициентов Фурье помехи;

фиг.5 - функциональная схема блока быстрого преобразования Фурье;

фиг.6 - функциональная схема блока определения условных коэффициентов взаимного различия;

фиг.7 - функциональная схема блока усреднения и сравнения коэффициентов взаимного различия при различных видах работы;

фиг.8 - функциональная схема блока определения пригодности частот;

фиг.9 - функциональная схема блока запоминания пригодных частот;

фиг.10 - функциональная схема блока запоминания непригодных частот;

фиг.11 - функциональная схема блока запоминания коэффициентов Фурье эталонных сигналов;

фиг.12 - функциональная схема блока прогнозируемого значения мощности сигнала;

фиг.13 - функциональная схема блока определения текущей вероятности ошибочного приема;

фиг.14 - функциональна схема блока отбраковки частот с учетом коэффициента различия;

фиг.15 - функциональная схема блока выбора оптимальной частоты и режима работы.

фиг.15 (продолжение) - функциональная схема блока выбора оптимальной частоты и режима работы.

Устройство автоматического выбора рабочих частот, показанное на фиг.1, состоит из антенного коммутатора 1, радиоприемника 2, блока фильтров 3, блока анализа 4, блока распределения 5, блока прогнозируемого значения мощности сигнала 6, блока определения текущей вероятности ошибочного приема 7, блока усреднения и сравнения коэффициентов взаимного различия при различных видах работы 8, первого дешифратора 9, третьего дешифратора 10, второго дешифратора 11, блока быстрого преобразования Фурье 12, блока запоминания коэффициентов Фурье помехи 13, блока определения условных коэффициентов взаимного различия 14, блока запоминания коэффициентов Фурье эталонных сигналов 15, блока определения пригодности частот 16, блока запоминания пригодных частот 17, блока памяти номеров антенн 18, блока памяти номеров частот 19, блока памяти номеров фильтров 20, блока памяти вероятности ошибки допустимой 21, блока запоминания непригодных частот 22, блока управления 23, блока определения дополнительных параметров помех 24, блока определения весов анализируемых частот 25, блока определения показателей качества частот 26, блока отбраковки частот с учетом коэффициента различия 27, блока выбора оптимальной частоты и режима работы 28.

Каскадно-соединенные по информационным входам антенный коммутатор 1, радиоприемник 2, блок фильтров 3, блок анализа 4 и блок распределения 5, управляющий вход которого соединен с девятым управляющим выходом блока управления 23. Управляющий вход блока анализа 4 подключен к выходу "Конец настройки" радиоприемника 2, F управляющих входов которого, где F≥2, подключены к соответствующим F выходам третьего дешифратора 10, вход которого подключен к выходу блока памяти номеров частот 19. Р управляющих входов блока фильтров 3, где Р≥2, подключены к соответствующим Р выходам второго дешифратора 11, вход которого подключен к выходу блока памяти номеров фильтров 20. М антенных входов антенного коммутатора 1, где М≥2, подключены к выходам соответствующих М антенн. М управляющих входов антенного коммутатора 1 подключены к соответствующим М выходам первого дешифратора 9, вход которого подключен к выходу блока памяти номеров антенн 18. Считывающий вход блока памяти номеров антенн 18 подключен к считывающим входам блоков памяти номеров частот 19, номеров фильтров 20, прогнозируемого значения мощности сигнала 6 и к считывающему выходу блока управления 23. N входов номеров радионаправления блока управления 23, где N≥2, являются соответствующими N входами радионаправлений устройства. Первый, второй, третий, четвертый и пятый выходы "Код радионаправления" блока управления 23 подключены к адресным входам соответственно блока памяти номеров антенн 18, блока памяти номеров фильтров 20, блока памяти вероятности ошибки допустимой 21, блока памяти номеров частот 19 и к входу "Код радионаправления" блока прогнозируемого значения мощности сигнала 6. Выход "Код частоты" блока управления 23 подключен к адресному входу блока памяти номеров частот 19, а вход остановки работы блока управления 23 является входом остановки работы устройства. Q информационных выходов блока распределения 5, где Q≥2, подключены к соответствующим Q информационным входам первой группы информационных входов блока определения весов анализируемых частот 25, к Q информационным входам блока определения дополнительных параметров помех 23, Q информационных выходов i-й группы выходов которого, где i=2, 3,..., S, a S+1 - количество анализируемых параметров помех, подключены к соответствующим Q информационным входам i-й группы информационных входов блока определения весов анализируемых частот 25. Q информационных выходов j-й группы блока определения весов анализируемых частот 25, где j=1, 2,..., S, подключены к соответствующим Q информационным входам j-й группы информационных входов блока определения показателей качества частот 26. Одиннадцатый, двенадцатый, тринадцатый, управляющие выходы блока управления 23 подключены к управляющим входам соответственно блоков определения дополнительных параметров помех 24, определения весов анализируемых частот 25 и определения показателей качества частот 26. Информационный выход блока фильтров 3 подключен к информационному входу блока быстрого преобразования Фурье 12, информационный выход которого подключен к информационному входу блока запоминания коэффициентов Фурье помехи 13. Управляющий вход блока запоминания коэффициентов Фурье помехи 13 подключен ко второму управляющему выходу блока управления 23, первый управляющий выход которого подключен к управляющему входу блока быстрого преобразования Фурье 12. Считывающий выход блока управления 23 подключен к считывающему входу блока памяти вероятности ошибки допустимой 21, а третий выход "Код радионаправления" блока управления 23 подключен к адресному входу блока памяти вероятности ошибки допустимой 21, выход блока памяти вероятности ошибки допустимой 21 подключен ко второму информационному входу блока определения пригодности частот 16, управляющий вход которого подключен к третьему управляющему выходу блока управления 23, четвертый управляющий выход блока управления 23 подключен к управляющему входу блока запоминания непригодных частот 22, информационный вход которого подключен к первому информационному выходу блока определения пригодности частот 16. Первый информационный вход блока определения пригодности частот 16 подключен к информационному выходу блока определения текущей вероятности ошибочного приема 7, второй информационный выход блока определения пригодности частот 16 подключен к информационному входу блока запоминания пригодных частот 17, управляющий вход которого подключен к седьмому управляющему выходу блока управления 23. Пятый и шестой управляющие выходы блока управления 23 подключены к управляющим входам соответственно блока определения условных коэффициентов взаимного различия 14 и блока определения текущей вероятности ошибочного приема 7, информационный выход блока запоминания коэффициентов Фурье помехи 13 подключен к первому информационному входу блока определения условных коэффициентов взаимного различия 14. Второй информационный вход блока определения условных коэффициентов взаимного различия 14 подключен к информационному выходу блока запоминания коэффициента Фурье эталонных сигналов 15. Информационный выход блока определения условных коэффициентов взаимного различия 14 подключен к информационному входу блока усреднения и сравнения коэффициента взаимного различия при различных видах работы 8, управляющий вход которого подключен к девятому выходу блока управления 23. N адресных выходов блока усреднения и сравнения коэффициента взаимного различия 8 подключены к N адресным входам блока выбора оптимальной частоты и режима работы 28. Восьмой управляющий выход блока управления 23 подключен к управляющему входу блока запоминания коэффициента Фурье эталонных сигналов 15, информационный выход блока усреднения коэффициента взаимного различия 14 подключен к первому информационному входу блока определения текущей вероятности ошибочного приема 7, второй и третий информационные входы которого подключены к первому информационному выходу блока анализа 4 и к информационному выходу блока прогнозируемого значения мощности сигнала 6. Q выходов блока запоминания пригодных частот 17 подключены к соответствующим Q-входам второй группы информационных входов блока отбраковки частот с учетом коэффициента различия 27, управляющий вход которого подключен к четырнадцатому управляющему выходу блока управления 23, пятнадцатый управляющий выход которого подключен к управляющему входу блока выбора оптимальной частоты и режима работы 28. Q-входов блока выбора оптимальной частоты и режима работы 28 подключены к соответствующим Q-выходам блока отбраковки частот с учетом коэффициента различия 27, Q-входов первой группы информационных входов которого подключены к соответствующим Q информационным выходам блока определения показателей качества частот 26, при этом считывающий вход блока выбора оптимальной частоты и режима работы 28 является считывающим входом устройства. Первый информационный выход блока выбора оптимальной частоты и режима работы 28 является информационным выходом информации о выбранной частоте, второй информационный выход которого является информационным выходом информации о режиме работы.

Антенный коммутатор 1 предназначен для коммутации одной из М антенн к входу радиоприемника 2. В качестве антенного коммутатора 1 может быть использован любой серийно выпускаемый промышленностью антенный коммутатор, принципы построения которого известны и описаны, например, в книге В.Д.Челышева "Приемные радиоцентры" (М.: Связь, 1975, с.219-221, рис.10.13, 10.14), в книге "Автоматизированная радиосвязь с судами" / Под ред. К.А.Семенова (Л.: Судостроение, 1989, с.175-187, рис.4.9), а также реализованный промышленностью антенный коммутатор, схема которого приведена в техническом описании и инструкции по эксплуатации (коммутатор антенный, ТП12.242.036, книга №6, 1976, с.9).

Радиоприемник 2 предназначен для преобразования высокочастотного колебания в первичный электрический сигнал. В качестве радиоприемника 2 может быть использован любой серийно выпускаемый промышленностью радиоприемник, принципы построения которого известны и описаны, например, в книге О.В.Головина "Радиоприемные устройства" (М.: Высшая школа, 1987).

Блок фильтров 3 предназначен для подключения фильтра с требуемой полосой пропускания между выходом радиоприемника 2 и входом "Уровень помехи" блока анализа 4. В качестве блока фильтров 3 может быть использован любой серийно реализованный промышленностью блок фильтров, схема которого приведена в техническом описании устройства автоматического выбора частот (аппаратура Р-015, ТШ1.170.005, книга №1, 1975, с.114-115).

Блок анализа 4 предназначен для преобразования значения напряжения помех в цифровой код. В качестве блока анализа 4 может быть использован любой серийно реализованный промышленностью блок анализа, схема которого приведена в техническом описании на аппаратуру анализа и выбора частот (аппаратура Р-015, ТШ1.170.005, книга №1, 1975, с.72-83, рис.12).

Первый дешифратор 9 предназначен для преобразования сигнала, характеризующего код номера антенны на его входе, в сигнал, характеризующий номер используемой антенны, на одном из его М выходов. Схема дешифратора известна и описана в книге Л.М.Гольденберга, Ю.Т.Поляка, М.X.Поляка "Цифровые устройства на интегральных схемах в технике связи" (М.: Связь, 1979, с.43-47, рис.2.14, 2.15).

Второй дешифратор 11 предназначен для преобразования сигнала, характеризующего код номера фильтра на его входе, в сигнал, характеризующий номер используемого фильтра, на одном из его Р выходов. Схема дешифратора известна и описана в книге Л.М.Гольденберга, Ю.Т.Поляка, М.X.Поляка "Цифровые устройства на интегральных схемах в технике связи" (М.: Связь, 1979, с.43-47, рис.2.14, 2.15).

Третий дешифратор 10 предназначен для преобразования сигнала, характеризующего код анализируемой частоты на его входе, в сигнал, характеризующий номер анализируемой частоты, на одном из его F выходов. Схема дешифратора известна и описана в книге Л.М.Гольденберга, Ю.Т.Поляка, М.X.Поляка "Цифровые устройства на интегральных схемах в технике связи" (М.: Связь, 1979, с.43-47, рис.2.14, 2.15).

Блок памяти номеров антенн 18 предназначен для хранения закодированных значений номеров антенн, закрепленных за каждым из N радионаправлений, обслуживаемых данным устройством автоматического выбора рабочих частот. Схема блока памяти номеров антенн 18 известна и описана в патенте РФ №2220503 и приведена на фиг.3.

Блок памяти номеров фильтров 20 предназначен для хранения закодированных значений номеров фильтров с требуемой полосой пропускания, закрепленных за каждым из N радионаправлений, обслуживаемых данным устройством автоматического выбора рабочих частот. Схема блока памяти номеров фильтров 20 известна и описана в патенте РФ №2220503 и приведена на фиг.4.

Блок памяти вероятности ошибки допустимой 21 предназначен для хранения квадратов допустимых (пороговых) значений вероятности ошибки допустимой каждого из N радионаправлений, обслуживаемых данным устройством автоматического выбора рабочих частот. Схема блока памяти вероятности ошибки допустимой 21 известна и может быть реализована в различных вариантах, например, как показано на фиг.2.

Блок памяти номеров частот 19 предназначен для хранения закодированных значений Q частот, закрепленных за каждым из N радионаправлений, обслуживаемых данным устройством автоматического выбора рабочих частот. Схема блока памяти номеров частот 19 известна и описана в патенте РФ №2220503 и приведена на фиг.6.

Блок управления 23 предназначен для выработки управляющих сигналов и координации работы устройства автоматического выбора рабочих частот. Блок управления 23, показанный на фиг.3, состоит из генератора тактовых импульсов 23.2, распределителя импульсов 23.4, элемента ИЛИ 23.3, первого, второго, третьего, четвертого, пятого и шестого шифраторов 23.1-23.12, первой, второй, третьей, четвертой, пятой, шестой, седьмой, восьмой, девятой, десятой, одиннадцатой, двенадцатой, тринадцатой, четырнадцатой и пятнадцатой линий задержки 23.12-23.27, делителя на Q 23.5, делителя на (Q×L) 23.6 и N триггеров 23.1₁-23.1_N. Первые входы N триггеров 23.1₁-23.1_N являются соответствующими N входами номеров радионаправлений блока 23. Выход n-го триггера 23.1_N, где n=1, 2,..., N, подключен к n-му входу элемента ИЛИ 23.3 и к n-му входу первого, второго, третьего, четвертого и пятого шифраторов 23.7-23.11. Выходы первого, второго, третьего, четвертого и пятого шифраторов 23.7-23.11 являются соответственно первым, вторым, третьим, четвертым и пятым выходами "Код радионаправления" блока 23. Вторые входы всех n триггеров 23.1₁-23.1_N объединены и подключены к входу остановки генератора тактовых импульсов 23.2, являющемуся входом остановки работы блока 23.Выход элемента ИЛИ 23.3 подключен к входу запуска генератора тактовых импульсов 232.2 и является выходом "Считывание" блока 23. Выход генератора та
