Цилиндровый механизм врезного замка

Цилиндровый механизм врезного замка

Иллюстрации

Показать все

Реферат

Изобретение относится к замкам и предназначено для использования во врезных замках. Известен цилиндровый механизм врезного замка, содержащий корпус, неподвижно закрепленные в нем с обеих сторон барабаны с имеющими возможность вращения сердечниками, которые имеют на торцах паз и ключ с выступом на хвостовой части для вращения сердечников (ЕР №022233 А1, 14.01.81).

В указанном и в других известных цилиндровых механизмах длина корпуса выполнена разного размера в зависимости от толщины входных дверей и равняется от 60 до 130 мм. Так как концы корпуса цилиндрового механизма выходят за плоскость двери на величину, равную и большую толщины накладок врезного замка, то создается возможность, щипцами, оторвав накладку и ухватив конец корпуса механизма, изгибая и вытягивая, оторвать половину корпуса в его тонкой части, в месте крепления корпуса к врезному замку, после чего обыкновенной проволочной отмычкой, перемещая засов врезного замка, открыть его и соответственно дверь.

Целью изобретения является исключение возможности механического воздействия на корпус механизма, увеличение надежности, уменьшение габаритов и, соответственно, расхода материала.

Указанная цель достигается тем, что длина корпуса цилиндрового механизма выполнена постоянной и по размеру меньше минимальной толщины используемых входных дверей, длина ключей, выполнена разного размера, в зависимости от минимальной и максимальной толщин используемых входных дверей, на ступенчатой части ключа выполнен паз, сердечники торцевым контуром через кольца закреплены в барабанах и имеют на торцах выступы для вращения сердечников ключом, в фасонные отверстия накладок врезного замка, предусмотренные для корпуса механизма, установлены соответствующего виде выступы, выполненные на вкладышах, а на плоских частях выступов вкладышей соосно оси сердечников выполнены круглые отверстия для ключа.

Для надежной установки и вращения ключа в сердечнике, находящегося глубоко внутри двери цилиндрового механизма, на ступенчатой части ключа паз выполнен в поперечном направлении, выступы на торцах сердечников выполнены в виде сегмента и его плоские части взаимодействуют с конечными частями плоского дна паза ключа при вращении сердечника ключом. Для исключения высверливания сердечников цилиндрового механизма вкладыши и кольца, закрепляющие сердечники в барабанах, закаленные.

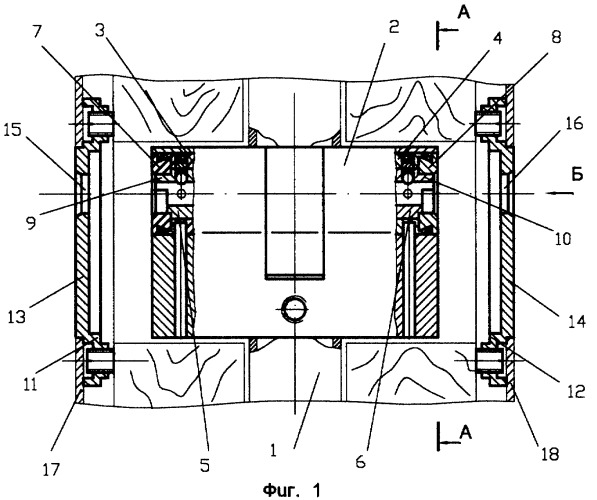

Изобретение поясняется чертежами, где изображено: на фиг.1 - цилиндровый механизм, на фиг.2 - разрез А-А на фиг.1; на фиг.3 - вид Б на фиг.1; на фиг.4 - рабочая часть ключа; на фиг.5 - разрез В-В на фиг.4.

Цилиндровый механизм врезного замка 1 содержит корпус 2, закрепленные в нем, с обеих сторон, барабаны 3, 4, с имеющими возможность вращения сердечниками 5, 6, торцевыми контурами через кольца 7, 8 закрепленными в барабанах 3, 4 и имеющими на торцах сегментные выступы 9, 10, вкладыши 11, 12 с выступами 13, 14, на которых выполнены соосно оси сердечников круглые отверстия 15, 16 для ключа и которыми они установлены в фасонные отверстия на накладках 17, 18 врезного замка 1, предусмотренные для корпуса 2 механизма и ключ 19, на ступенчатой части которого в поперечном направлении выполнен паз 20 с плоским дном 21.

Цилиндровый механизм врезного замка работает следующим образом.

Ключ 19 через отверстие 16 на выступе 14 вкладыша 12 вводится в отверстие сердечника 6, и слегка нажимая, вращается в соответствующую сторону, и когда конечные части плоского дна 21 паза 20, выполненного в поперечном направлении, на ступенчатой части ключа 19 совпадают с плоскими частями сегментного выступа 10 на торце сердечника 6, ключ 19 входит в окончательную позицию и в этой позиции, вращая освобожденный от барабана 4 сердечник 6, замок открывается или закрывается.

Выполнение новых технических решений в цилиндровом механизме врезного замка исключает возможность механического воздействия на корпус, увеличивает надежность, уменьшает габариты и, соответственно, расход материала.

1. Цилиндровый механизм врезного замка, содержащий корпус, неподвижно закрепленные в нем с обеих сторон барабаны, с имеющими возможность вращения сердечниками, и ключ, отличающийся тем, что длина корпуса цилиндрового механизма выполнена постоянной и по размеру меньше минимальной толщины используемых входных дверей, длина ключей выполнена разного размера в зависимости от минимальной и максимальной толщин используемых входных дверей, на ступенчатой части ключа выполнен паз, сердечники торцевым контуром через кольца закреплены в неподвижных барабанах и имеют на торцах выступы для вращения сердечников ключом, в фасонные отверстия накладок врезного замка, предусмотренные для корпуса механизма, установлены соответствующего вида выступы, выполненные на вкладышах, а на плоских частях выступов вкладышей соосно оси сердечников выполнены круглые отверстия для ключа.

2. Цилиндровый механизм по п.1, отличающийся тем, что для надежной установки и вращения ключа в сердечниках находящегося глубоко внутри двери цилиндрового механизма на ступенчатой части ключа паз выполнен в поперечном направлении, выступы на торцах сердечников выполнены в виде сегмента и его плоские части взаимодействуют с конечными частями плоского дна паза ключа при вращении сердечников ключом.

3. Цилиндровый механизм по п.1, отличающийся тем, что для исключения высверливания сердечников цилиндрового механизма вкладыши и кольца, закрепляющие сердечники в барабанах, закаленные.
