Многослойное тело с первым чувствительным к лазерному излучению слоем и со вторым чувствительным к лазерному излучению слоем и способ формирования многослойного изображения в таком многослойном теле

Многослойное тело с первым чувствительным к лазерному излучению слоем и со вторым чувствительным к лазерному излучению слоем и способ формирования многослойного изображения в таком многослойном теле

Иллюстрации

Показать все

Реферат

Изобретение относится многослойному телу, выполненному как многослойная пленка, предпочтительно переводная пленка или слоистая пленка, или слоистый комбинированный материал из нанесенного, по меньшей мере, одного накрывающего слоя пленки и предпочтительно входа, с чувствительным к лазерному излучению слоем. Изобретение также относится к способу формирования многослойного изображения в таком многослойном теле.

Известны элементы, состоящие из материала, чувствительного к лазерному излучению. Например, из WO 96/35585 известны различные варианты выполнения элементов из полимера, в частности, в виде объемных тел или покрытия, которые содержат смесь различных пигментов. За счет лазерной обработки осуществляется цветовая маркировка на объемном элементе из пластика или на покрытии.

В WO 98/19686 описан способ, осуществляемый с применением специальных желтого, пурпурного и голубого пигментов, которые на первом этапе активируются ультрафиолетовым излучением и только на последующем втором этапе отбеливаются (обесцвечиваются).

Из DE 19955338 также известен способ формирования цветных маркировок посредством лазерной обработки с применением смеси из голубого пигмента, пурпурного пигмента и желтого пигмента, причем эти пигменты селективно отбеливаются посредством красного лазерного излучения, зеленого лазерного излучения и синего лазерного излучения. Этот способ описан применительно к элементу из полимера, который изготавливается из материала с соответствующей смесью пигментов.

Из WO 94/12352 известно выполнение полихромной цветовой маркировки на элементе из полимера, который содержит смесь пигментов и может быть выполнен в виде объемного тела и как покрытие, посредством обработки лазерным излучением с различной длиной волны. Формирование цвета осуществляется тем, что пигменты при обработке лазерным излучением изменяют свой цвет за счет преобразования (перехода) цвета. Из ЕР 0327508 известен способ, при котором чувствительный к лазерному излучению краситель А и нечувствительный к лазерному излучению краситель В содержатся в двух отдельных лежащих один над другим слоях или, альтернативно, в одном общем слое, и за счет обработки лазерным излучением краситель А обесцвечивается. С помощью обработки лазерным излучением получают тем самым цветовую маркировку, которая, однако, предусматривает только изменение цвета красителя А, чтобы получить только максимально двухцветное изображение.

Из ЕР 0190997 В1 известен способ, при котором в выполненном как покрытие металлической пластинки полимерном слое или в полимерной пластинке содержится добавка, которая при обработке лазерным излучением должна изменять окраску, в частности, либо путем перехода цвета из одного цвета в другой, либо путем преобразования в черный цвет.

Из DE 3738330 А1 известен способ лазерной маркировки для применения к пигментному (окрашенному) покрытию поверхности, причем пигменты окрашенного покрытия при различных температурах изменяют свое внутреннее молекулярное строение и вырабатывают различные цвета. С помощью лазерного излучения реализуются локально конкретно определенные температуры поверхности, благодаря чему получают цветные лазерные маркировки.

В GB 2240948 А описана также лазерная маркировка карточки удостоверения личности. Лазерная маркировка осуществляется здесь путем съема различных цветовых слоев. Получаемая при этом лазерная маркировка выглядит как цветовая маркировка.

В DE 4131964 А1 описаны лазерные маркировки многослойной пленки с металлическим слоем и с голограммной структурой. Маркировка осуществляется посредством локального разрушения металлического слоя, несущего голограмму.

Из ЕР 0420261 известна пленка горячего тиснения с голограммной структурой, которой посредством лазерной обработки придаются индивидуальные признаки в целях защиты от подделки. Посредством лазерного облучения происходит изменение материала или цвета или удаление частичных областей в структуре пленки.

В ЕР 0219011 В1 описан специальный способ лазерной маркировки карт удостоверений личности. В этом способе в различных прозрачных слоях карты посредством лазера наносятся маркировки черного цвета. В прозрачных слоях, взаимодействующих друг с другом, таким способом получаются параллаксные изображения.

В основе изобретения лежит задача создания многослойного тела, которое посредством лазерной обработки обеспечивает особенно высокую защиту от подделки и особую индуцированную лазером маркировку. Задачей изобретения также является создание способа изготовления сложных индуцированных лазером маркировок нового типа.

Изобретение решает задачу посредством многослойного тела согласно пункту 1 и способа формирования индуцированного лазерным излучением многослойного изображения в таком многослойном теле согласно пункту 9, относящемуся к способу.

Благодаря тому, что многослойное тело содержит первый чувствительный к лазерному излучению слой и второй чувствительный к лазерному излучению слой, в которых могут формироваться различным образом выполненные составные части изображения, индуцированного лазером, создается комплексное составное индуцированное лазером многослойное изображение. В чувствительном к лазерному излучению слое с красящим средством, чувствительным к лазерному излучению, становится возможным сформировать многоцветную индуцированную лазером составную часть изображения, которая при использовании соответствующей чувствительной к лазерному излучению смеси красящих средств из двух или трех обесцвечиваемых компонентов красящих средств может быть выполнена как многоцветное изображение или полноцветное изображение. В другом чувствительном к лазерному излучению слое может использоваться другой чувствительный к лазерному излучению материал, то есть другая смесь красящих веществ или также материал с примесями углерода или сажи, в котором при лазерной обработке может быть сформирована другая цветная маркировка, предпочтительно многоцветное (полихромное) цветное изображение, или черная маркировка, предпочтительно изображение с градацией серого.

Различные чувствительные к лазерному излучению слои могут располагаться, более или менее перекрываясь друг с другом, предпочтительно на отдельных участках и выполняться более или менее прозрачными предпочтительно на участках. При соответственно определенном управлении лазерной обработкой различные чувствительные к лазерному излучению слои могут вырабатывать конкретные различные составные части изображения, индуцированные лазером, которые могут взаимодействовать для получения многослойного изображения любой сложности.

Многослойные изображения с особенно интересными оптическими эффектами становятся возможными, если дополнительно к нескольким чувствительным к лазерному излучению слоям в структуре слоев также содержатся дифракционные или голограммные структуры, которые, например, под различными углами наблюдения дают различные оптические эффекты во взаимосвязи с расположенными в различных слоях различными индуцированными лазером составными частями изображения.

Ниже описаны предпочтительные примеры осуществления со ссылками на чертежи.

Чтобы по возможности селективно в отдельных чувствительных к лазерному излучению слоях при облучении лазерным излучением иметь возможность формировать желательную индуцированную лазерным излучением маркировку, чувствительные к лазерному излучению слои должны быть выполнены таким образом, что они являются чувствительными только при определенных условиях для лазера, например только при определенной длине волны лазерного излучения или определенном угле падения излучения. Дополнительно также может быть размещен специальный фоновый слой в качестве промежуточного слоя между чувствительными к лазерному излучению слоями, который действует по типу запирающего слоя для определенного лазерного излучения, например, в зависимости от длины волны лазерного излучения, угла падения излучения и т.д. Этот действующий в качестве запирающего слоя фоновый слой может в предпочтительных вариантах выполняться также локальным образом, то есть только под локальным участком расположенного над ним чувствительного к лазерному излучению слоя, предпочтительно только на участке, который расположен под индуцированной лазером маркировкой. Помимо только локального расположения подобных запирающих и промежуточных слоев, могут быть также получены другие специальные эффекты, например, таким образом, что при лазерном облучении на участках с промежуточным слоем индуцированная лазером маркировка получается только в верхнем чувствительном к лазерному излучению слое, а на участках без промежуточного слоя в обоих чувствительных к лазерному излучению слоях получаются тогда расположенные друг над другом индуцированные лазером маркировки как объединенные маркировки. Особенно интересные оптические эффекты получаются, если чувствительные к лазерному излучению материалы слоев различны, так что, например, в одном слое формируется цветовая маркировка, а в другом слое - черная маркировка, предпочтительно как изображение с градацией серого.

На чертежах показано следующее:

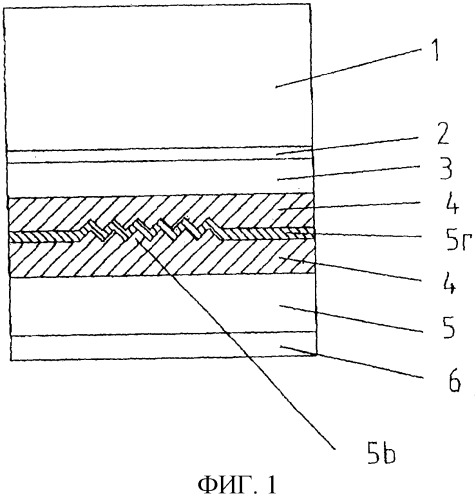

Фиг.1 - вид в сечении примера выполнения переводной пленки с двумя чувствительными к лазерному излучению слоями;

Фиг.2 - вид в сечении примера выполнения слоистой пленки с соответствующим строением, как в случае переводной пленки на фиг.1;

Фиг.3 - вид в сечении другого примера выполнения переводной пленки с двумя чувствительными к лазерному излучению слоями с измененной последовательностью слоев;

Фиг.4 - представление с разнесением элементов слоистого тела из нескольких накрывающих пленок и входов с использованием двух чувствительных к лазерному излучению слоев;

Фиг.5 - вид в сечении другого варианта выполнения;

Фиг.6 - вид в сечении примера выполнения по фиг.5 для иллюстрации лазерной обработки;

Фиг.7 - вид сверху индуцированного лазером изображения для примера выполнения по фиг.5 и 6.

В случае изображенной на фиг.1 пленки горячего тиснения речь идет о многослойном теле с двумя чувствительными к лазерному излучению слоями 4, которые выполнены по обе стороны от отражающего слоя 5r. Посредством лазерной обработки этого многослойного тела могут быть нанесены различные индуцированные лазером маркировки в чувствительных к лазерному излучению слоях, так что формируется составное индуцированное лазером многослойное изображение. Соответствующее справедливо для показанной на фиг.2 слоистой пленки, которая по своей слоистой структуре соответствует переводной пленке по фиг.1. Соответствующее справедливо и для показанной на фиг.3 пленки горячего тиснения, которая имеет измененную структуру слоев, однако также два чувствительных к лазерному излучению слоя 4, 4а. Показанное на фиг.4 слоистое тело также имеет два чувствительных к лазерному излучению слоя, а именно слой 4, который размещен на нижней стороне верхней накрывающей пленки 30 в размещенной там пленке горячего тиснения, и слой 32, который выполнен как отдельная легированная накрывающая пленка.

Ниже детально описано строение отдельных многослойных тел со ссылками на чертежи, а также лазерная обработка, с помощью которой может быть сформирована индуцированная лазером составная часть изображения, выполненная как полноцветное изображение. Кроме того, описан способ, которым для другого чувствительного к лазерному излучению слоя в качестве индуцированной лазером составной части изображения может быть сформировано изображение с градацией серого.

В случае пленки по фиг.1 слои располагаются в следующем порядке:

Несущий слой 1, удаляемый слой 2, защитный слой 3, чувствительный к лазерному излучению слой 4, отражающий слой 5r, чувствительный к лазерному излучению слой 4, дополнительный слой 7 лака и клеящий слой 6. Расположенные по обе стороны от отражающего слоя 5r чувствительные к лазерному излучению слои 4 могут быть выполнены идентично, то есть отражающий слой размещен при этом в общем чувствительном к лазерному излучению слое. Однако чувствительные к лазерному излучению слои могут быть выполнены и различными. В граничащих друг с другом областях чувствительного к лазерному излучению слоя 4 и отражающего слоя 5r выполнена дифракционная структура 5b. Альтернативно, структура 5b может быть выполнена как голограммная структура. Повышенная защищенность от подделки может быть обеспечена в одном из вариантов осуществления тем, что к дифракционной или голограммной структуре примыкают два чувствительных к лазерному излучению слоя, которые могут быть выполнены одинаково или различным образом. Слой 5 лака, который является необязательным, выполнен в данном случае как прозрачный слой или как светлый задний слой. Альтернативно, слой 5 лака и клеящий слой 6 отсутствуют, а показанный на фиг.1 расположенный под отражающим слоем 5r второй чувствительный к лазерному излучению слой 4 выполнен как чувствительный к лазерному излучению клеящий слой.

На фиг.2 представлен пример выполнения слоистой пленки с последовательностью слоев соответственно структуре пленки горячего тиснения. Она включает в себя так называемую накрывающую (верхнюю) пленку 30, чувствительный к лазерному излучению слой 40, промежуточный слой 50, образующий фоновый слой, который является необязательным, и клеящий слой 60, который также является необязательным. Чувствительный к лазерному излучению слой 40 размещен соответствующим образом, как чувствительный к лазерному излучению слой 4, по обе стороны от отражающего слоя 50r, причем соответствующим образом, как предусмотрено в варианте по фиг.1, оба чувствительных к лазерному излучению слоя могут быть выполнены различным образом или одинаково. Соответствующим образом, как в варианте пленки горячего тиснения по фиг.1, и в случае слоистой пленки по фиг.2 предусмотрена дифракционная и/или голограммная структура 50b, а именно, также в области обоих чувствительных к лазерному излучению слоев 40 и расположенного между ними отражающего слоя 50r.

При лазерной обработке пленки горячего тиснения по фиг.1 или слоистой пленки по фиг.2 в лежащих друг над другом чувствительных к лазерному излучению слоях формируются соответственно составляющие части изображения, которые имеются в различных слоях. Лазерная обработка осуществляется предпочтительно после того, как соответствующая пленка наносится на подложку и облучается извне. Альтернативно также возможно, что пленка подвергается лазерной обработке перед ее нанесением. В этом случае облучение лазером может производиться с разных сторон пленки.

Различные индуцированные лазером составные части изображения в расположенных друг над другом чувствительных к лазерному излучению слоях получают тем, что чувствительные к лазерному излучению слои содержат различный чувствительный к лазерному излучению материал, и тем самым при различных специфических для материала условиях лазерного излучения могут вырабатываться индуцированные лазером составные части изображения в различных чувствительных к лазерному излучению слоях. Альтернативно, можно обрабатывать за счет изменения угла облучения только верхний или нижний чувствительный к лазерному излучению слой. Эта возможность обеспечивается тем, что отражающий слой 5r является прозрачным для лазерного излучения при перпендикулярном облучении, а при облучении под острым углом является непрозрачным или прозрачным в меньшей степени. Различия обеспечиваются также за счет облучения дифракционной структуры, так что при соответствующей установке угла облучения лазерного излучения верхний чувствительный к лазерному излучению слой может обрабатываться отдельно, чтобы сформировать в нем конкретную индуцированную лазером составную часть изображения, и при этом излучение не доходит нижнего чувствительного к лазерному излучению слоя. Таким путем также возможно отдельно обрабатывать расположенные друг над другом чувствительные к лазерному излучению слои, даже если они выполнены из одинакового чувствительного к лазерному излучению материала.

В примере выполнения по фиг.3 предусмотрены также два чувствительных к лазерному излучению слоя 4, 4а. Они разделены размещенным между ними фоновым слоем 5. В случае фонового слоя речь идет о слое, в высокой степени отражающем используемое при лазерной обработке лазерное излучение. Кроме того, этот слой по отношению к неотраженной части лазерного излучения является непрозрачным и поглощающим, так что при лазерной обработке для формирования индуцированной лазером маркировки в верхнем чувствительном к лазерному излучению слое 4 лазерное излучение не проходит в расположенный под ним чувствительный к лазерному излучению слой 4а. Фоновый слой 5 размещен под чувствительным к лазерному излучению слоем 4 исключительно в области, в которой в чувствительном к лазерному излучению слое 4 должна формироваться индуцированная лазером составная часть изображения. В области вне этого фоновый слой 5 не выполняется, то есть в этой области располагается прозрачный для лазерного излучения материал или, предпочтительно, чувствительный к лазерному излучению материал нижнего чувствительного к лазерному излучению слоя 4а. В этих областях, в которых, таким образом, не формируется фоновый слой, за счет лазерного излучения может формироваться индуцированная лазером составная часть изображения в нижнем чувствительном к лазерному излучению слое 4а.

Предпочтительно оба чувствительных к лазерному излучению слоя 4, 4а, выполненные из различного чувствительного к лазерному излучению материала, подходят для различных специфических для материала условий лазерной обработки. Таким образом, также возможно, что при формировании индуцированной лазером маркировки в нижнем чувствительном к лазерному излучению слое 4а одновременно не происходит индуцированного лазером изменения в верхнем чувствительном к лазерному излучению слое 4.

Для защиты подложки от падающего лазерного излучения на нижней стороне нижнего чувствительного к лазерному излучению слоя 4а размещен дополнительный фоновый слой 5а. Этот фоновый слой 5а препятствует тому, чтобы лазерное излучение при лазерной обработке доходило до подложки.

В варианте выполнения по фиг.4 речь идет о теле, состоящем из различных слоев накрывающих (внешних) пленок и входных слоев. Верхняя накрывающая пленка на своей нижней стороне имеет слоистую структуру, состоящую из слоя 5с лака, отражающего слоя 5r, чувствительного к лазерному излучению слоя 4, фонового слоя 5 и клеящего слоя 6. В слое 5с лака, отражающем слое 5r и чувствительном к лазерному излучению слое 4 выполнена дифракционная и/или голограммная структура 5b.

Эти нанесенные на нижнюю сторону накрывающей пленки 30 слои представляют собой слои пленки горячего тиснения, которая нанесена на нижнюю сторону накрывающей пленки. Размещенная под накрывающей пленкой 30 накрывающая пленка 32 выполнена как чувствительная к лазерному излучению пленка. Она образует, таким образом, второй чувствительный к лазерному излучению слой. В показанном примере осуществления чувствительный к лазерному излучению материал является легированным углеродом и/или сажей материалом. Речь идет о материале, который при лазерном облучении карбонизируется, так что в этом образованном накрывающей пленкой 32 слое формируется индуцированная лазером составная часть изображения путем почернения. За счет изменения условий лазерного облучения, например изменения мощности лазера и/или длины волны лазера, можно сформировать изображение с градацией серого.

Под легированной накрывающей пленкой 32 расположен входной слой 90 и под ним еще один входной слой 90. Эти входные слои могут предпочтительным образом выполняться из бумаги или из пластика, предпочтительно в виде входных пленок. На нижнюю сторону нижнего входного слоя 90 нанесена накрывающая пленка 30, а на ней - еще одна накрывающая пленка 30.

Лазерная обработка для формирования различных индуцированных лазером составных частей изображения в чувствительных к лазерному излучению слоях 4 и 32 осуществляется в представленных примерах выполнения соответствующим образом, как в вариантах по фиг.1 и 3.

Ниже более подробно описано, каким образом в чувствительном к лазерному излучению слое, который состоит из смеси красителей из трех чувствительных к лазерному излучению компонентов красителей, посредством индуцированного лазером обесцвечивания может быть сформирована составная часть полноцветного изображения. В случае чувствительного к лазерному излучению материала речь идет о трехкомпонентой смеси, состоящей из компоненты голубого пигмента, компоненты пурпурного пигмента и компоненты желтого пигмента.

При обесцвечивании на первом этапе формируется синяя или зеленая, или красная цветовая маркировка посредством того, что данное место облучается лазером с определенной длиной волны, посредством чего определенная компонента пигмента обесцвечивается.

Чтобы выработать синий цвет, нужно только обесцветить компоненту желтого пигмента. Для этого используется свет синего лазера. Для обесцвечивания требуется определенная минимальная интенсивность. Кроме того, не должна быть превышена определенная длительность импульса. Чтобы на первом этапе получить зеленую маркировку, нужно обесцветить только компоненту пурпурного пигмента. Для этого используется свет зеленого лазера. Чтобы на первом этапе получить красную маркировку, нужно только обесцветить компоненту голубого пигмента. Для этого используется свет красного лазера.

Для того чтобы на данном участке сформировать цветовую маркировку в голубом, пурпурном или желтом цвете, данный участок на втором этапе обрабатывается лазером, а именно длиной волны лазерного излучения, с помощью которого обесцвечивается еще не обесцвеченная на данном участке компонента пигмента. Если на первом этапе сформирована голубая цветовая маркировка, то на этом участке не обесцвечены компонента голубого пигмента и компонента пурпурного пигмента. Чтобы сформировать на данном участке голубой цвет, на втором этапе должна быть обесцвечена компонента пурпурного пигмента. Это осуществляется светом зеленого лазера. Тем самым на данном участке получается голубая маркировка.

В случае, если на втором этапе вместо этой голубой маркировки должна быть получена пурпурная маркировка, то сформированная на первом этапе голубая маркировка должна быть обработана лучом красного лазера.

Тем самым голубой пигмент на данном участке обесцвечивается, так что пурпурный пигмент остается необесцвеченным на данном участке. Таким образом, на данном участке получается пурпурная маркировка.

Соответствующим образом можно из сформированной на первом этапе зеленой маркировки, которая образована из оставшегося там необесцвеченным голубого пигмента и желтого пигмента, сформировать голубую маркировку или желтую маркировку, а именно путем обработки светом синего лазера или светом красного лазера.

Соответствующим образом можно сформированную на первом этапе красную цветовую маркировку преобразовать на втором этапе в желтую или пурпурную маркировку, а именно путем лазерной обработки на втором этапе с помощью света зеленого лазера или света синего лазера.

Чтобы на участке, обработанном на первом и втором этапах, получить прозрачный участок, то есть белый участок, если фоновый слой 5 является белым, на третьем этапе этот участок необходимо обработать лазерным излучением, длина волны которого установлена таким образом, чтобы обесцветить компоненту, оставшуюся на этом участке необесцвеченной после второго этапа, то есть желтая маркировка должна обесцвечиваться светом синего лазера, пурпурная маркировка должна обесцвечиваться зеленым светом и голубая маркировка - светом красного лазера.

Аналогичным способом затем обрабатываются другие соседние участки в чувствительном к лазерному излучению слое 4, чтобы сформировать дополнительные цветовые маркировки в слое 4 пленки горячего тиснения. Таким способом можно сформировать полноцветное изображение.

Лазерная обработка может также использоваться, чтобы в красителе или красителях в чувствительном к лазерному излучению слое за счет преобразования (перехода) цвета сформировать цветовые маркировки или полноцветное изображение. Лазерная обработка может осуществляться соответствующим способом на следующих друг за другом этапах способа. В качестве красителей, то есть придающих цвет материалов, используются пигменты. Они в большинстве случаев нерастворимы, и, как правило, речь идет о неорганических веществах. В качестве красителей также могут использоваться в основном растворимые органические красители. Преобразование (переход) цвета происходит соответственно при конкретных условиях лазерного излучения, которые при лазерной обработке применяются на отдельных этапах.

Соответствующим образом описываемый способ обесцвечивания и преобразования цвета может использоваться также, если чувствительный к лазерному излучению материал состоит только из одной или двух компонент красителя. Также при лазерной обработке могут использоваться другие компоненты красителя и другие условия лазерного излучения, в особенности другие диапазоны длины волны лазера.

Лазерная обработка осуществляется, как правило, на нанесенной на подложку пленке. Но альтернативно она может осуществляться и перед несением пленки, при этом облучается только пленка, а именно в том случае, когда защитный слой 3 или какой-либо иной слой, например фоновый слой 5, выполнен как непрозрачный для лазерного излучения или частично прозрачный слой или как слой, непрозрачный для лазерного излучения в определенном диапазоне длин волн, или если предусмотрен дополнительный защитный слой, поглощающий ультрафиолетовое (УФ) излучение. Лазерная обработка осуществляется тогда предпочтительно перед нанесением пленки, при этом лазерное излучение направляется на обратную сторону пленки, то есть на нижний фоновый слой 5 или клеящий слой 6, и тем самым чувствительный к лазерному излучению слой 4 также обрабатывается с другой стороны, чтобы в нем аналогичным образом сформировать цветовые маркировки. Фоновый слой 5 или клеящий слой 6 являются в таким применениях прозрачными или, по меньшей мере, частично прозрачными для соответствующего лазерного излучения.

Состав слоев, применяемых в описываемых примерах осуществления, описывается следующим образом:

Удаляемый слой 2 (отделяемый слой)

Толуол 99,5 части

Эфирный парафин (точка каплепадения 90°С) 0,5 части

Защитный слой 3 (Защитный слой лака)

Метилэтилкетон 61,0 часть

Диакетоспирт 9,0 частей

Метилметакрилат (Tg=122°С) 18,0 частей

Полиэтиленовая дисперсия (23% в ксилоле)

(точка размягчения 140°С) 7,5 части

Высокомолекулярная диспегирующая

добавка (40%, аминное число 20) 0,5 части

Наполнитель (алюмосиликат) 4,0 части

Чувствительный к лазерному излучению слой 4 (первый слой цветного лака)

Метилэтилкетон 34,0 части

Толуол 26,0 частей

Этилацетат 13,0 частей

Нитрат целлюлозы (низкой вязкости, 65% в спирте) 20,0 частей

Линейный полиуретан (Fp.>200°C) 3,5 части

Высокомолекулярная диспегирующая

добавка (40%, аминное число 20) 2 части

например, синий пигмент 15:4 0,5 части

красный пигмент 57:1 0,5 части

желтый пигмент 155 0,5 части

Фоновый слой 5 (второй слой цветного лака)

Метилэтилкетон 40,0 частей

Толуол 22,0 части

Этилен-винилацетат-тройной сополимер (Fp.=60°C) 2,5 части

Поливинилхлорид (Tg:89°C) 5,5 части

Поливинилхлорид (Tg:40°C) 3,0 части

Диспергирующая добавка (50%, кислотное число 51) 1,0 часть

Диоксид титана (d=3,8-4,2 г/см³) 2,6 части

Клеящий слой 6

Метилэтилкетон 55,0 частей

Толуол 12,5 части

Этанол 3,5 части

Поливинилацетат (точка размягчения 80°С) 6,0 частей

Бутил-/метилметакрилат (Tg:80°C) 8,0 частей

Этил-мета-полиакрилат (Tg:63°C) 3,0 части

Сополимер метакрилата (Tg:80°C) 5,0 частей

Ненасыщенный сложный полиэфир (точка размягчения 103°С) 3,5 части

Диоксид кремния 3,5 части

Сущность изобретения в заключение кратко описана с наиболее существенными преимуществами и функциями со ссылками на фиг.5-7.

Создается многослойный носитель данных, который содержит, по меньшей мере, два различных чувствительных к лазерному облучению слоя, причем чувствительный к лазерному облучению слой 1 предпочтительно может персонализироваться многоцветным образом, а дополнительный чувствительный к лазерному облучению слой 2 предпочтительно может персонализироваться монохроматическим образом.

Чувствительные к лазерному облучению материалы могут для этого устанавливаться таким образом, что посредством лазерного излучения определенной длины волны и интенсивности в обоих материалах может быть реализована маркировка.

Чувствительные к лазерному облучению слои расположены предпочтительно с частичным перекрытием друг над другом.

Между этими чувствительными к лазерному излучению слоями размещен на части площади непрозрачный для лазерного излучения слой 3. Этот оптический запирающий слой 3 представляет собой отражающий слой, в предпочтительном варианте осуществления диффузно отражающий слой. Он предпочтительно содержит достаточную долю белого пигмента и тем самым препятствует распространению лазерного излучения в расположенные под ним слои. Это является предпосылкой для соответствующей изобретению конфигурации различных персонализируемых посредством лазерного излучения слоев. Персонализируемый многоцветным образом с помощью лазерного излучения слой 1, отделенный оптическим запирающим слоем, может располагаться над персонализируемым монохромным образом с помощью лазерного излучения слоем 2, при этом при осуществлении многоцветной персонализации не происходит непреднамеренной карбонизации в расположенном ниже персонализируемом монохромным образом с помощью лазера слое 2.

Оптический запирающий слой может быть создан различным образом как дополнительный слой. Предпочтительно оптический запирающий слой наносится методом декоративной печати на один из накрывающих слоев.

Описанный многослойный носитель данных может быть изготовлен по одному из следующих способов:

Способ литья под давлением, предпочтительно многокомпонентное формование или модифицирование непосредственно в форме,

Ламинирование пленочного комбинированного материала,

Ламинирование смешанных структур, предпочтительно из бумаги и пластиковых пленок,

Нанесение слоев на подложки из бумаги или из пластика,

Нанесение печатного рисунка на подложки из бумаги или из пластика,

Процесс перевода пленки на подложки из бумаги или из пластика

или комбинация названных способов.

На фиг.1 представлена предпочтительная структура носителя данных.

Оптический запирающий слой может быть размещен и поверх чувствительных к лазерному излучению слоев и тем самым обеспечивать покрытие на части поверхности чувствительных к лазерному излучению слоев. Предпочтительно этот оптический запирающий слой выполняется методом декоративной печати, предпочтительно в форме гильоширования (механического гравирования волнистых переплетающихся линий). Информация изображения декоративной печати будет затем после лазерной персонализации переноситься в персонализируемые лазером слои в такой степени, что здесь персонализированная лазером информация изображения прерывается посредством информации изображения оптического запирающего слоя.

Так как формируемый с помощью цветной лазерной персонализации графический элемент в смысле цветного изображения представляется как часть документа, должна быть обеспечена защита от подделок. Опасность подделок возникает в связи с тем, что цветное изображение выделяется из документа и может заменяться другим. Более высокая защита от подделок обеспечивается тем, что графические элементы лазерной персонализации связывают цветное изображение с другими элементами документа в смысле фотоинтегрированного фона.

Интеграция различных признаков: цветовая лазерная персонализация и лазерная персонализация в градациях серого в одном носителе данных осуществляется в такой форме, что различные персонализируемые с помощью лазерного излучения слои лишь частью площади размещаются друг над другом. Тем самым обеспечиваются различные возможности интегрированной цветовой лазерной персонализации.

Фиг.6 показывает возможности лазерной маркировки на предпочтительной структуре носителя данных.

Если лазерная персонализация осуществляется на участке, где расположен только персонализируемый с помощью лазера монохромным образом слой 2, то формируется монохромная черная маркировка 9.

Если лазерная персонализация осуществляется на участке, на котором расположен только персонализируемый с помощью лазера многоцветным образом слой 1 над непрозрачным для лазерного излучения слоем 3 и над персонализируемым с помощью лазера монохромным образом слоем 2, то формируется многоцветная маркировка 8.

Если лазерная персонализация осуществляется на участке, на котором расположен только персонализируемый с помощью лазера многоцветным образом слой 2, не отделенный посредством оптического запирающего слоя 3, то формируется суперпозиция многоцветной маркировки 9 и монохромной черной маркировки 8. Эта маркировка также многоцветная, однако на основе взаимно обратных эффектов обесцвечивания и почернения она представляется более темной, чем чистая многоцветная маркировка.

На фиг.7 показано, каким образом можно реализовать интегрированные элементы изображения за счет комбинации лазерной персонализации по цвету с классической лазерной обработкой для получения градации серого. Поглощение полученных лазерной персонализацией слоев устанавливается здесь таким образом, что требуемой для обесцвечивания мощности лазера достаточно, чтобы осуществить карбонизацию в дополнительно применяемом в документе слое, персонализируемом с помощью лазера монохромным образом. Если слой 2, персонализируемый с помощью лазера монохромным образом, расположен под слоем 1, персонализируемым с помощью лазера многоцветным образом, и покрывается лишь частично по площади оптическим запирающим слоем 3, то такая структура позволяет обеспечить то, что элементы изображения, например линии или буквенно-цифровые символы, которые вне ограничения оптическим запирающим слоем 3 подвергались лазерной обработке, способствуют карбонизации фона. Таким образом могут формироваться сплошные элементы изображения со сменой вида маркировки внутри элемента. Если ограничение оптического запирающего слоя 3 совпадает с ограничением слоя 1, персонализируемого с помощью лазера многоцветным образом, то возникает смена от многоцветного к нецветному. Такая сплошная информация изображения действует интегрированным образом.

Кроме того, возможны интегрирующие элементы изображения, которые реализуются за счет комбинации лазерной персонализации по цвету с другими графическими элементами. Прозрачность слоя, персонализируемого с помощью лазера многоцветным образом, возрастает с усилением обесцвечивания. Это обеспечивает возможность того, что элементы контура, например линии гильоширования, которые выполнены печатью на слоях ниже слоя, персонализируемого с помощью лазера многоцветным образом, например на материале сердцевины, после цветовой лазерной обработки проявляются на цветном изображении. Тем самым элементы изображения, такие как выполненные печатью линии, которые лишь частично по площади покрыты слоем 1, персонализируемым с помощью лазера многоцветным образом, после цветовой лазерной персонализации проявляются как интегрирующие элементы. Интегрирующие элементы, как те, которые выходят за край персонализированных признаков, затрудняют в значительной мере подделку носителя данных.

Еще один признак изобретения заключается в том, что дополнительный слой обеспечивает возможность целенаправленной установки яркости фона независимо от применяемого материала носителя. Так, на
