Способ и система для выбора элементов данных для запросов на обслуживание

Способ и система для выбора элементов данных для запросов на обслуживание

Иллюстрации

Показать все

Реферат

Данная заявка испрашивает приоритет Заявки (США) 10/284253, поданной 31 октября 2002 года, озаглавленной "Method and System for Selecting Data Items for Service Requests", подробное описание которой включено в данный документ по ссылке.

Область техники, к которой относится изобретение

Данное изобретение относится, в целом, к мобильной связи и, более конкретно, к системе, способу и устройству для поиска доступной информации и служб/приложений посредством мобильных терминалов с помощью технологии радиочастотной идентификации.

Уровень техники

Если мобильные телефоны, когда впервые появились на рынке, возможно, рассматривались многими как роскошь, то сегодня они считаются в нашем обществе очень важными, удобными и полезными средствами. Большое количество людей сегодня везде носят свои мобильные телефоны. Популярность беспроводной связи породила множество новых беспроводных систем, устройств, протоколов и т.д. Потребительский спрос на новейшие беспроводные функции и возможности также вызвал широкий круг технологических новшеств в употреблении и возможностей беспроводных устройств. Беспроводные/мобильные устройства не только дают возможность голосовой связи, но также облегчают обмен сообщениями, мультимедийную связь, общение по электронной почте, просмотр Интернета и доступ к широкому набору беспроводных приложений и служб.

Огромное количество содержимого, приложений, служб и т.д. уже доступно для использования в беспроводных устройствах. Тем не менее, объем информации, которая будет доступна для мобильных терминалов, значительно возрастет в последующие годы, поскольку дополнительные технологические новшества продолжат уменьшать брешь между настольными и беспроводными устройствами. Хотя доступ к этому избытку информации стимулирует мобильный мир, нахождение требуемой информации и использование различных способов доступа может стать обременительным для случайного пользователя мобильного терминала. Фактически, широко распространенные службы мобильных данных постепенно вышли из употребления, частично из-за неудобных и сложных решений по обнаружению служб, предлагаемых пользователям имеющихся мобильных телефонов.

Текущее обнаружение и инициирование служб в области мобильных данных осуществлялось различными способами. Просмотр с помощью протокола беспроводных приложений (WAP) обычно влечет за собой начало работы с предустановленного портала услуг оператора и просмотр вперед посредством выбора различных меню. Еще одно обнаружение служб в области мобильных данных включает в себя поиск информации, необходимой для отправки сообщений, таких как сообщения службы коротких сообщений (SMS), из различных источников, например рекламных объявлений. Например, пользователям может быть необходимо проводить поиск в рекламных объявлениях, чтобы находить строки содержимого и номера приложений. Еще один имеющийся способ обнаружения служб влечет за собой конфигурационные настройки мобильного терминала. В настоящее время это часто выполняется посредством инициирования конфигурирования с веб-узла или личного запроса.

Более того, некоторые приложения или службы, которые могут быть доступны для использования на мобильных устройствах, могут иметь небольшую ценность, если пользователь не расположен физически в конкретном месте, где такие приложения и/или службы могут быть очень полезны. Это привело к концепции, которую обычно называют службами, зависящими от местоположения (LBS, СЗМ). Тем не менее, имеющиеся службы LBS обычно требуют определенной формы просмотра, обмена сообщениями или другого конкретного действия от пользователя и не освобождают пользователя от любых неудобств предшествующего уровня техники, перечисленных выше.

Следовательно, в отрасли связи существует потребность в способе снижения нагрузки на пользователей мобильного терминала по обнаружению и инициированию служб в области мобильных данных. Настоящее изобретение значительно снижает необходимость для пользователя тщательно анализировать множество сетевых узлов, рекламных объявлений, документов и т.д., чтобы находить службы и информацию, когда пользователь находится в ситуации/месте, где существует высокая вероятность того, что пользователю потребуется определенный тип информации. Настоящее изобретение удовлетворяет эти и другие потребности и предлагает другие преимущества по сравнению с предшествующим уровнем техники.

Сущность изобретения

Настоящее изобретение направлено на систему и способ в мобильном терминале для выбора элементов данных, которые должны быть включены в запрос на обслуживание посредством встречи с транспондером, в котором мобильный терминал сохраняет один или более элементов данных. Способ и система располагают транспондер, который имеет связанный идентификатор и данные содержимого, в месте, по существу доступном для пользователя мобильного терминала. Транспондер активируется мобильным терминалом с помощью беспроводного сигнала. В ответ мобильный терминал принимает, по меньшей мере, идентификатор и данные содержимого от активированного транспондера в мобильном терминале. Мобильный терминал может сохранять принятый идентификатор и данные содержимого в память при приеме.

Из полученного идентификатора и/или данных содержимого способ и система выбирают один или более сохраненных элементов данных согласно одному или более критериям. Эти один или более критериев включают в себя, по меньшей мере, одно из следующего: принятый идентификатор, принятые данные содержимого, одно или более условий, связанных с сохраненными элементами данных, и одно или более условий, заданных пользователем мобильного терминала. Эти условия могут быть в форме карт или могут быть установлены пользователем терминала до того, как мобильный терминал принимает идентификатор и данные содержимого от активированного транспондера.

Этот выбор может быть выполнен посредством приложения выбора, которое сохранено в мобильном терминале. Приложение выбора может быть инициировано пользователем или автоматически, когда выбранная информация может быть передана пользователю для утверждения. При утверждении может быть сгенерирован запрос на обслуживание на основе выбранных элементов данных.

Способ и система могут дополнительно генерировать запрос на обслуживание на основе одного или более выбранных элементов данных и отправлять запрос на обслуживание поставщику услуг. Запросом на обслуживание может быть, например, запрос на проталкивание (инициирование) службы коротких сообщений (SMS), запрос на проталкивание службы мультимедийных приложений (MMS) или запрос протокола беспроводных приложений (WAP).

Дополнительные признаки и преимущества настоящего изобретения станут явными из следующего описания.

Краткое описание чертежей

На чертежах одинаковые номера ссылок обычно указывают на одинаковые, функционально аналогичные и/или структурно аналогичные элементы. Чертеж, на котором элемент появляется впервые, указан самой левой цифрой(ами) в номере ссылки. Настоящее изобретение будет описано по отношению к прилагаемым чертежам, при этом:

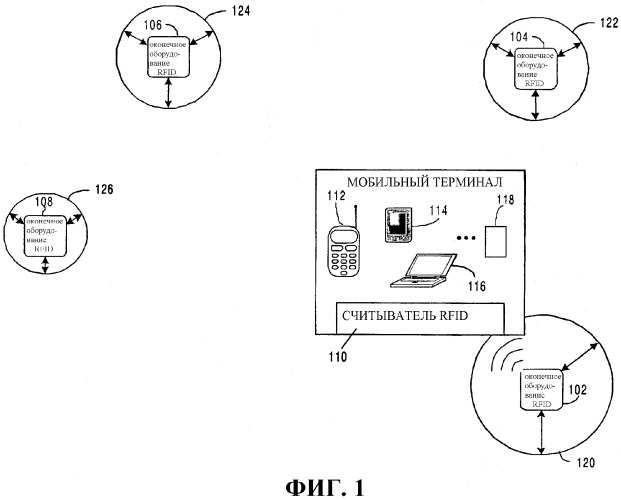

Фиг. 1 - это блок-схема, иллюстрирующая типичный вариант осуществления обнаружения и инициирования службы, т.е. "физический просмотр" в соответствии с настоящим изобретением;

Фиг. 2A и 2B иллюстрируют ряд характерных типов службы, которые могут быть инициированы с помощью физического просмотра RFID в соответствии с настоящим изобретением;

Фиг. 3 - это блок-схема, иллюстрирующая один вариант осуществления реализации мобильного терминала, содержащий принципы физического просмотра настоящего изобретения;

Фиг. 4 - это схема, иллюстрирующая типичный вариант осуществления на системном уровне реализации основанного на RFID инициирования служб сообщений, в том числе SMS, EMS и MMS;

Фиг. 5 иллюстрирует общую схему типичного блока информации тэга;

Фиг. 6 - это блок-схема, иллюстрирующая типичные способы, которыми идентификаторы и содержимое RFID, описанные выше, используются считывателем и приложением считывания мобильного терминала для того, чтобы активировать конкретное приложение и инициировать соответствующее действие;

Фиг. 7 - это схема потока данных типичного способа поиска информации с помощью физического просмотра в соответствии с настоящим изобретением;

Фиг. 8 - это блок-схема последовательности операций способа операционной последовательности, использующей выбор элементов данных, в соответствии с настоящим изобретением; и

Фиг. 9 иллюстрирует характерную вычислительную систему с мобильным терминалом, которая может выполнять операции в соответствии с изобретением.

Подробное описание предпочтительных вариантов осуществления

В нижеследующем описании типичного варианта осуществления делается ссылка на прилагаемые чертежи, которые формируют его часть и в которых показан посредством иллюстрации конкретный вариант осуществления, в котором изобретение может быть применено на практике. Необходимо понимать, что могут быть употреблены другие варианты осуществления, поскольку структурные и операционные изменения могут быть сделаны без отступления от объема применения настоящего изобретения.

В целом, настоящее изобретение предоставляет устройство, систему и способ для поиска доступной информации и служб/приложений посредством мобильных терминалов, а также облегчения приема другой информации, например, информации о конфигурировании/подготовке к использованию с помощью технологии электромагнитного/электростатического соединения. В одном варианте осуществления данное электромагнитное/электростатическое соединение реализовано в радиочастотной части спектра электромагнитных волн с помощью радиочастотной идентификации (RFID). Мобильное устройство оснащено считывателем RFID, и транспондеры или "терминалы" активируются посредством радиочастотных волн, испускаемых мобильным терминалом. Когда активирован, терминал передает информацию считывателю мобильного терминала. В одном варианте осуществления терминал предоставляет адрес(а), к примеру унифицированный указатель информационного ресурса (URL) к содержимому, необходимому пользователю.

Само содержимое может также быть предоставлено посредством терминала. Таким способом облегчается "физический просмотр", когда пользователь мобильного терминала входит в тесный контакт с терминалом, который предоставляет информацию, что в противном случае потребовало бы просмотра или другого средства поиска такой информации. Изобретение также предоставляет удобный способ предоставления мобильных терминалов или обеспечения другой конфигурационной информации посредством обеспечения этого предоставления и/или конфигурационной информации с помощью оконечного оборудования RFID.

Фиг. 1 - это блок-схема, иллюстрирующая типичный вариант осуществления обнаружения и инициирования службы, т.е. "физический просмотр" в соответствии с настоящим изобретением. В проиллюстрированном варианте осуществления мобильный терминал 100 перемещается с места на место, и действия, приложения, службы и т.д. могут быть инициированы, когда мобильный терминал 100 входит в некоторую область обслуживания транспондера. Более конкретно, один вариант осуществления изобретения влечет за собой обеспечение различных транспондеров или единиц оконечного оборудования на основе технологии радиочастотной идентификации (RFID). Фиг. 1 изображает ряд таких единиц оконечного оборудования, а именно единицы RFID 102, 104, 106, 108 оконечного оборудования. Когда мобильный терминал 100 входит в некоторую область обслуживания оконечного оборудования, считыватель 110 RFID, связанный с мобильным терминалом, считает информацию из соответствующего оконечного оборудования RFID. Может быть использован любой тип беспроводного/мобильного терминала 100, оснащенного считывателем 110 RFID, в соответствии с настоящим изобретением, например мобильный телефон 112, "карманный" компьютер (PDA) 114, ноутбук или дорожный компьютер 116 либо любой другой тип беспроводного терминала, представленный устройством 118.

Технология RFID использует электромагнитное или электростатическое соединение в радиочастотной (RF) части электромагнитного спектра. Считыватель 110 RFID включает в себя, по меньшей мере, антенну и приемопередатчик (не показано на фиг. 1). RF-сигнал передается от считывателя 110 RFID, который активирует единицы 102, 104, 106, 108 оконечного оборудования при прикосновении к ним или в рамках предопределенного диапазона действия оконечного оборудования. Когда оконечное оборудование активировано, оно передает информацию обратно считывателю 110 RFID. Более конкретно, в случае пассивного оконечного оборудования (описано ниже) оконечное оборудование может быть возбуждено посредством изменяющейся во времени электромагнитной RF-волны, сгенерированной считывателем 110 RFID. Когда RF-поле проходит через обмотку антенны, связанной с оконечным оборудованием, вокруг обмотки генерируется напряжение. Это напряжение в конечном счете используется для того, чтобы питать оконечное оборудование, и делает возможным обратную передачу оконечным оборудованием информации в считыватель, иногда называемую обратным рассеянием.

С помощью этой информации считыватель 110 RFID может указать мобильному терминалу 100 выполнить действие, определенное из принятой информации. Одно преимущество RFID - то, что она не требует непосредственного контакта, хотя непосредственный контакт с оконечным оборудованием RFID может возникать и в некоторых случаях может быть необходим. Использованная частота будет, по меньшей мере, частично диктовать диапазон передачи канала связи "считыватель/оконечное оборудование". Требуемая близость мобильного терминала 100 к оконечному оборудованию может варьироваться от очень короткого диапазона (прикосновение или практически прикосновение) до многих метров в зависимости от использованной частоты и мощного выходного сигнала. Каждая из единиц оконечного оборудования RFID, показанных на фиг. 1, иллюстрирует диапазон для этого оконечного оборудования RFID. Например, когда мобильный терминал входит в диапазон 120 оконечного оборудования 102 RFID, оконечное оборудование 102 может принимать сигнал от считывателя 110 RFID и отвечать требуемой информацией. Другие диапазоны 122, 124, 126 проиллюстрированы для единиц 104, 106, 108 RFID оконечного оборудования соответственно.

Также следует заметить, что один вариант осуществления изобретения использует оконечное оборудование, не имеющее по существу области передачи, но вместо этого может включать в себя контакты, которые физически соединены с соответствующими контактами мобильного терминала 100. Хотя такой вариант осуществления не сможет воспользоваться некоторыми преимуществами RFID или другой аналогичной технологии, такой вариант осуществления допустим в связи с настоящим изобретением.

Любой тип оконечного оборудования RFED может быть использован в связи с настоящим изобретением. Например, единицы оконечного оборудования RFID могут быть либо активными, либо пассивными. Активные единицы (блоки) требуют внутреннего аккумулятора и часто являются оконечным оборудованием чтения/записи. Пассивные единицы не требуют специального источника питания, а вместо этого получают рабочее питание, сгенерированное от считывателя. Дополнительно, единицы оконечного оборудования могут выступать во множестве форм и размеров, но обычно основываются на индивидуальной заказной кремниевой ИС. Любой транспондер/оконечное оборудование может быть использовано в связи с настоящим изобретением, и тип, размер и т.д. оконечного оборудования зависит от конкретного окружения и цели, в которой будет использован физический просмотр в соответствии с изобретением.

Любое число таких единиц (блоков) оконечного оборудования может быть размещено в различных местах, в которых пользователи могут физически встречаться. Например, такие единицы оконечного оборудования могут быть размещены в розничных магазинах, отелях, ресторанах, ночных клубах, автобусных остановках, железнодорожных станциях и аэропортах, офисах, такси, конференц-залах и т.д. Любое место, где поставщику оконечного оборудования выгодно предоставлять информацию и пользователю мобильного терминала удобно получать такую информацию, является кандидатом на размещение оконечного оборудования в соответствии с настоящим изобретением. Например, ресторан может вставить блок оконечного оборудования за пределами своего парадного входа или на коробке входной двери, которая содержит меню ресторана. Альтернативно, оконечное оборудование может предоставлять адрес, например, URL-адрес узла ресторана, на котором могут быть получены бронь и/или время ожидания занятых в настоящее время мест. В качестве еще одного примера, ночной клуб может использовать такое оконечное оборудование для того, чтобы предоставлять информацию об услугах такси, например контактную информацию по услугам такси или даже инициировать вызов такси. Такое оконечное оборудование может быть прикреплено или вставлено в дверную коробку, столы ночного клуба или в специальную станцию такси или киоск, расположенный в нем. Ночной клуб может предоставлять один или более контактных номеров по наиболее оптимальным или ближайшим услугам такси.

Также единицы оконечного оборудования могут быть помещены, например, на плакат с картой. Картой может быть карта окрестностей, торгового пассажа и т.д. На основе взаимодействия с помощью оконечного оборудования службы, соответствующие расположению оконечного оборудования на карте, могут быть получены.

Как можно увидеть из предшествующего, возможности такого физического просмотра практически безграничны. Посредством использования физических блоков оконечного оборудования таким способом пользователи мобильного терминала освобождаются от нагрузки по необходимости "электронно" просматривать определенную информацию, которая, вероятно, будет связана с этим физическим местом. Например, поскольку по существу все рестораны имеют меню и, возможно, время ожидания занятых мест, предсказуемо, человек захочет узнать эту информацию, находясь физически рядом с рестораном. Вместо необходимости прохожему заходить в ресторан и спрашивать эту информацию или необходимости этого человека электронно просматривать эту информацию посредством своего беспроводного устройства она просто может быть предусмотрена на узле ресторана, т.е. в текущем месте прохожего.

Фиг. 2A иллюстрирует ряд характерных типов службы, которые могут быть инициированы с помощью физического просмотра RFID в соответствии с настоящим изобретением. В целях облегчения понимания этой стороны изобретения каждый характерный тип службы показан как связанный с различным оконечным оборудованием RFID. Оконечное оборудование 200 RFID изображено как инициирующее первый тип службы, а именно службы коротких сообщений (SMS). Допустим для целей обсуждения, что оконечное оборудование 200 - это пассивный блок, считыватель (блок считывания) 202 RFID, связанный с мобильным терминалом 204, предоставляет сигнал, и когда оконечное оборудование 200 RFID принимает сигнал, оно возвращает ответ 206 на инициирование службы SMS. Как будет более подробно описано ниже, информация, связанная с ответом 206 на инициирование службы SMS, включает в себя идентификатор для того, чтобы определять приложение в мобильном терминале 204, чтобы инициировать, и содержимое. Приложение считывания в мобильном терминале 204 подает часть содержимого ответа 206 оконечного оборудования в другое приложение в мобильном терминале 204 на основе идентификатора. В данном варианте осуществления SMS-приложение будет вызвано и SMS-сообщение и номер основной службы SMS будет отправлен поставщику услуг, изображенный запросом на инициирование 208 SMS, отправленным приемопередающим устройством 210 в сеть 212 оператора.

Еще один характерный тип службы, которая может быть инициирована, - это служба мультимедийных сообщений (MMS). Оконечное оборудование 214 RFID предоставляет ответ 216 на инициирование службы MMS способом, описанным выше. Приложение считывания в мобильном терминале 204 подает часть содержимого ответа 216 оконечного оборудования в приложение в мобильном терминале на основе идентификатора, связанного с оконечным оборудованием 214. MMS-приложение будет вызвано, привлекая основную службу MMS, с помощью, например, запроса 218 на инициирование MMS, отправленного в сеть 212 оператора.

Просмотр по протоколу беспроводных приложений (WAP) или аналогичному протоколу, облегчающему мобильный просмотр, - еще один характерный тип службы, который может быть инициирован в соответствии с изобретением. Как известно в данной области техники, WAP - это набор протоколов, который принимает во внимание характеристики и функциональность и стандартов Интернета, и стандартов беспроводных услуг и интегрирует Интернет и другие сети в рамках беспроводных сетевых платформ. WAP, таким образом, перекрывает брешь между Интернет-парадигмой проводных линий связи и беспроводным доменом для того, чтобы дать возможность пользователям беспроводного устройства пользоваться преимуществами Интернета в обеих платформах. В варианте осуществления, где просмотр по WAP - это тип службы, оконечное оборудование 220 предоставляет идентификатор приложения приложению просмотра по WAP в мобильном терминале 204 вместе с содержимым, включающим в себя адрес, например URL-адрес 222. После активации обозревателя WAP мобильный терминал подключится к указанному URL-адресу посредством просмотра 224 по WAP. Мобильный терминал 204 может использовать предварительно заданный адрес шлюза WAP для того, чтобы подключиться к указанному URL-адресу.

Еще один характерный тип службы - это загрузка с помощью Java (или аналогичной технологии программирования). Оконечное оборудование 226 предоставляет ответ 228 на инициирование загрузки с помощью Java в ответ на сигнал, предоставленный мобильным терминалом 204, который считывается считывателем 202 RFID. Считыватель 202 RFID предоставляет часть содержимого приложению в мобильном терминале 204, что в конечном итоге приводит к передаче запроса 230 приложения Java (например), такого как запрос 230 Java MIDlet, где MIDlet, в общем, означает небольшое приложение Java (к примеру, апплет), которое выполняется на совместимых мобильных устройствах. После того как приложение Java загружено, оно может быть приведено в исполнение в мобильном терминале 204. Следует понимать, что настоящее изобретение в равной степени применимо к другим аналогичным технологиям программирования, и Java называется в данном документе в качестве характерного примера. Таким образом, при использовании в подробном описании и формуле изобретения, представленных в данном документе, ссылки на приложения Java предназначены для того, чтобы включать в себя другие аналогичные языки программирования, которые могут быть использованы в мобильных терминалах.

Запрос ONS - еще один пример типа службы, которая может быть инициирована в соответствии с изобретением. Оконечное оборудование 232 RFID может предоставлять содержимое, например универсальный шифр продукта (UPC) 234 или аналогичный шифр, например электронный шифр продукта (EPC). Идентификатор, связанный с информацией оконечного оборудования 232, может инициировать программу, которая предоставляет запрос в сеть 212 оператора, например, запрос 236 службы именования объектов (ONS). ONS - это служба, доступная посредством сети 212 оператора для поиска шифров UPC и/или EPC, из которых затем может быть предоставлена информация. Следовательно, такой запрос 236 в конечном счете приведет к тому, что сеть 212 предоставит запрошенную информацию обратно мобильному терминалу.

Описанные до сих пор типы служб используют определенную связь с сетью 212 оператора. Тем не менее, настоящее изобретение применимо к ситуациям, в которые конечное сетевое соединение не вовлечено. Оконечное оборудование 238 RFID иллюстрирует одну такую ситуацию, в которой конфигурации 240 устройства предоставляются мобильному терминалу 204. Например, этими конфигурациями (конфигурационными параметрами) могут быть начальные настройки WAP, SMS, MMS и т.д. и другая информация о подготовке к использованию. Например, оконечное оборудование 238 RFID может быть предоставлено покупателю мобильного телефона вместе с новым мобильным телефоном. Оконечное оборудование 238 может быть предоставлено пользователю в момент покупки отдельно от упаковки мобильного телефона в качестве механизма защиты от кражи, в котором оконечное оборудование 238 необходимо для того, чтобы подготовить к использованию мобильное устройство. Альтернативно, такое оконечное оборудование может быть предоставлено внутри или в составе самой упаковки. Мобильное устройство затем может быть подготовлено к использованию или иным образом сконфигурировано на определенные типы использования посредством информации, предоставленной оконечным оборудованием 238 RFID.

Например, идентификатор 238 оконечного оборудования может определять приложение в мобильном терминале 204, которое должно быть активировано, и содержимое, связанное с оконечным оборудованием 238, может предоставлять информацию о подготовке к использованию, которая может включать в себя начальную информацию о WAP, SMS, MMS, EMS и т.д. Альтернативно, оконечное оборудование 238 RFID может предоставлять URL-адрес для того, чтобы направлять пользователя на узел подготовки к использованию/конфигурирования. Другие конфигурации мобильного терминала также могут быть предоставлены оконечным оборудованием 238. Человек может приобрести этикетку RFID, которая включает в себя некоторые конфигурации мобильного телефона, например профили пользователя, обои, "оболочки" пользовательского интерфейса, радиоканалы FM, ключи наземного цифрового видеовещания (DVB-T) и т.д.

Службы предоставления/конфигурирования, инициированные оконечным оборудованием 238 RFID, могут включать в себя загружаемые логотипы или значки с связанной контактной информацией. Пользователь портативного терминала 204 может сохранять эти значки и связанную информацию на своем мобильном устройстве. Сохраненные данные могут быть модифицированы данными его профиля/контекста для того, чтобы персонализировать службу. Одно или более из приложений, которые могут быть инициированы оконечным оборудованием RFID, могут быть представлены пользователю в качестве значков на дисплее мобильного устройства. Когда оконечное оборудование RFID считывается, соответствующая персонализированная служба представляется пользователю в качестве значка, и пользователь затем может запрашивать службу. Значок может быть удален с дисплея, когда условия, заданные данными профиля/контекста, больше не удовлетворяются.

Дополнительно, оконечное оборудование 242 может также быть использовано для того, чтобы предоставлять автономное содержимое 244 мобильному терминалу 204. Этим содержимым может быть, например, текст, изображения, визитные карточки и т.д. В одном варианте осуществления содержимое предоставляется считывателю 202 RFID посредством интерфейса интеллектуального сообщения, который более полно описан ниже.

Фиг. 2B иллюстрирует дополнительные примеры характерных типов службы, которые могут быть инициированы с помощью физического просмотра RFID. Как показано на фиг. 2A, каждый характерный тип службы показан как связанный с различным оконечным оборудованием RFID.

Как показано на фиг. 2B, размещение (осуществление) голосового вызова - это тип службы, которая может быть инициирована. Например, после получения сигнала от мобильного терминала 204 оконечное оборудование 250 RFID инициирует ответ 270 на инициирование голосового вызова. Информация, связанная с ответом 270 на инициирование голосового вызова, включает в себя идентификатор для того, чтобы определять приложение в мобильном терминале 204 для инициирования, и содержимое. Приложение считывания в мобильном терминале 204 подает часть содержимого ответа 270 оконечного оборудования в другое приложение в мобильном терминале 204 на основе идентификатора. В данном варианте осуществления будет вызвано телефонное приложение, и сообщение инициирования голосового вызова будет отправлено поставщику услуг, изображенное сообщением 272 начала голосового вызова, отправленным посредством приемопередающего устройства 210 в сеть 212 оператора.

Дополнительно, физический просмотр RFID может инициировать размещение мультимедийных вызовов. Как известно в данной области техники, мультимедийные вызовы объединяют различную мультимедийную информацию и службы, такие как голос, видео и обмен мобильными сообщениями в одном сеансе вызова. Различные методики связи, например, технология IP могут быть использованы для того, чтобы предоставлять возможность мультимедийного вызова. Соответственно, фиг. 2B показывает оконечное оборудование 252 RFID, которое предоставляет ответ 274 на инициирование службы мультимедийного вызова мобильному терминалу 204.

После получения этого ответа на инициирование службы приложение считывания в мобильном терминале 204 подает часть содержимого ответа 274 оконечного оборудования приложению в мобильном терминале на основе идентификатора, связанного с оконечным оборудованием 252. Будет вызвано приложение мультимедийного вызова, и сообщение начала мультимедийного вызова будет отправлено поставщику услуг. Этот запрос показан на фиг. 2B как сообщение 276 начала мультимедийного вызова, которое отправляется сети 212 оператора.

Фиг. 2B также показывает, что единицы (блоки) оконечного оборудования RFID могут отправлять сообщения мобильному терминалу 204. Например, оконечное оборудование 254 RFID доставляет мобильному терминалу 204 ответ 278 на сообщение. Ответ 278 на сообщение включает в себя часть содержимого, содержащую данные, отформатированные как сообщение (к примеру, SMS-сообщение). Приложение считывания в мобильном терминале 204 подает часть содержимого ответа 278 оконечного оборудования в другое приложение в мобильном терминале 204 на основе идентификатора в ответ. Имеющиеся приложения в мобильном терминале 204 могут обрабатывать данные, как будто пользователь терминала принял SMS-сообщение. Другие стандартизированные форматы сообщения также могут быть использованы.

Блоки оконечного оборудования RFID могут доставлять неполные сообщения для того, чтобы инициировать передачу сообщений мобильным терминалом 204. Например, оконечное оборудование 256 RFID доставляет мобильному терминалу 204 ответ 280 на инициирование сообщения. Ответ 280 включает в себя часть содержимого, которая содержит сообщение с пробелами. Это сообщение может иметь различные форматы, например формат SMS-сообщения. После приема этой передачи приложение считывания в мобильном терминале 204 подает в ответ часть содержимого ответа 280 оконечного оборудования в другое приложение в мобильном терминале 204 на основе идентификатора. Это приложение заполняет пробелы данными, сохраненными в памяти. После того как эти пробелы заполнены, мобильный терминал 204 передает сообщение 282 (к примеру, SMS-сообщение) поставщику услуг посредством сети 212 оператора для использования в персонализированном обмене сообщениями.

Мобильный терминал 204 может сохранять в своей памяти данные (также называемые "элементами данных"), используемые для того, чтобы заполнять такие пробелы. Эти данные могут быть в различных формах. Например, эти данные могут быть отформатированы согласно языку разметки, такому как XML или HTML.

Альтернативно или помимо этого, такие данные могут быть сохранены как карты профиля или карты контекста. Пользователь мобильного терминала 204 может выбрать и активировать одну или более этих карт заблаговременно или когда приложение инициировано оконечным оборудованием RFID.

Карты подробно обсуждаются в находящейся одновременно на рассмотрении Патентной заявке (США) 10/174405, поданной 17 июня 2002 года, озаглавленной "A Method and Device for Storing and Accessing Personal Information". Копия этой заявки включена в данный документ по ссылке.

Как обсуждается в той заявке, пользователь может выбирать различные пользовательские данные для того, чтобы создавать и сохранять множество карт, включая карты "лояльности" (к примеру, карты управления взаимодействия с заказчиками) и карты "оплаты" (к примеру, кредитные карты). Карты, созданные и сохраненные пользователем, могут также включать в себя карты "служб", которые либо могут быть специализированными для конкретного события или службы (к примеру, конкретного книжного магазина или сети книжных магазинов) или, наоборот, могут быть общими для служб или событий конкретного типа (к примеру, книжных магазинов вообще).

Помимо этого, карты могут включать в себя карты "контекста", которые пользователь может создавать и использовать для того, чтобы определять свою видимость по отношению к службам или занятиям в конкретном контексте (к примеру, нахождение в движении, нахождение на работе, наличие свободного времени и т.д.) и, таким образом, задавать типы служб или занятий, для которых он восприимчив к приему информации в этом контексте. Более того, эти карты могут включать в себя карты "профиля", которые определяют, например, предпочтения пользователя для определенных типов содержимого.

Пробелы в таких неполных сообщениях могут содержать "шаблон" карты, который задает различные атрибуты (к примеру, NAME), и соответствующие поля для конкретных данных. Посредством приложения выбора портативный терминал 204 может либо автоматически, либо с помощью взаимодействия с пользователем выбирать и копировать запрошенные данные с карты в соответствующие поля шаблона и затем либо передавать карту поставщику услуг в сообщении запроса на обслуживание либо, наоборот, сохранять ее для будущего использования. Карта может быть сохранена с пространственным или временным триггером, связанным с ней. Таким образом, выбор сохраненной карты может осуществляться вручную или, альтернативно, может осуществляться автоматически как карты, выбранной портативным терминалом 204 для "предложенного" использования на основе текущего местонахождения пользователя или текущей даты/времени.

Как вытекает из предшествующего описания, пользователь портативного терминала 204 может сохранять множество таких карт, соответствующих, к примеру, множеству различных программ лояльности, способов оплаты, служб, контекстов и профилей. Таким образом, пользователь также может выбирать и копировать запрошенную информацию из полей, соответствующих тем же самым атрибутам, используемым в картах, сохраненных в памяти. Когда выбор пользовательских данных контролируется пользователем, данные могут быть выбраны так, что их раскрытие не раскрывает полные учетные данные пользователя поставщику услуг.

Мультимедийное содержимое, например звуковые данные, могут также быть доставлены посредством оконечного оборудования RFID. Например, фиг. 2B показывает оконечное оборудование 258 RFID, которое доставляет ответ 284 на инициирование звука мобильному терминалу 204. Этот ответ включает в себя часть содержимого, которая содержит звуковые (к примеру, голосовые) данные. Приложение считывания в мобильном терминале 204 подает часть содержимого ответа 284 оконечного оборудования в другое приложение в мобильном терминале 204 на основе идентификатора в ответ. Приложением может быть, например, приложение медиаплеера, которое декодирует звуковые данные и выводит их пользователю.

Хотя и не показаны на фиг. 2A и 2B, другие блоки оконечного оборудования RFID могут быть связаны с другими типами служб и предоставлять различные типы содержимого в соответствии с принципами настоящего изобретения. Например, блоки оконечного оборудования RFID могут доставлять содержимое, которое включает в себя строки команд AT, SMS-сообщения с оповещениями или любые аналогичные стандартизированные структуры данных.

Более того, блоки (единицы) оконечного оборудования RFID могут инициировать другие запросы, которые мобильный терминал 204 переадресует сети 212 оператора. Примеры таких запросов для содержимого HTML и запросы мгновенного обмена сообщениями, которые приводят к тому, что пользовательский терминал может принимать участие в окружении мгновенного обмена сообщениями (к примеру, в дискуссионной комнате).

Фиг. 3 - это блок-схема, иллюстрирующая один вариант осуществления реализации мобильного терми
