Банкомат для выдачи денег с устройствами освещения пользовательского интерфейса

Банкомат для выдачи денег с устройствами освещения пользовательского интерфейса

Иллюстрации

Показать все

Реферат

Область техники

Это изобретение относится к банкоматам. В частности, это изобретение относится к банкоматам, способным принимать листы финансовых документов, например банкноты, банковские чеки и иные документы, от пользователей. Это изобретение также относится к банкоматам, выдающим листы финансовых документов пользователям банкоматов. Кроме того, это изобретение относится к усовершенствованным пользовательским интерфейсам для таких банкоматов.

Предпосылки создания изобретения

Обычным типом банкомата, используемого потребителями, является банкомат типа "автоматический кассир" (именуемый здесь "банкоматом"). Банкоматы предоставляют клиентам возможность выполнять банковские операции. Банковскими операциями, выполняемыми с использованием банкоматов, могут являться, в том числе, выдача наличных денег, внесение депозитов, перевод денежных средств между банковскими счетами и получение справок об остатках средств на банковских счетах. Типы банковских операций, которые может выполнить клиент, определяются возможностями конкретного банкомата и программированием, осуществляемым организацией, эксплуатирующей банкомат.

Банкоматы иных типов могут эксплуатироваться торговцами для выполнения коммерческих операций. Этими операциями могут являться, в том числе, например, прием пакетов с депонируемыми средствами, прием банковских чеков или иных финансовых документов, выдача завернутых в стопку монет или иные транзакции, необходимые для торговцев. Банкоматы еще одной иной группы типов могут быть использованы поставщиками услуг в среде транзакций, например в банке, для выполнения финансовых операций. Такими операциями могут являться, в том числе, например, подсчет и хранение денежных купюр или иных листов финансовых документов, выдача банкнот или иных листов, воспроизведение изображений банковских чеков или иных финансовых документов и транзакции иных типов, выполняемые поставщиком услуг. В этом описании считается, что термин банкомат охватывает собой любой банкомат, который может быть использован для выполнения транзакций, в том числе для перевода средств, обладающих стоимостью в денежном выражении.

Необходимо множество типов банкоматов для обработки листов финансовых документов. Такими листами могут являться, в том числе, например, банкноты, банковские чеки или иные документы, отображающие стоимость в денежном выражении. В некоторых случаях листы финансовых документов могут иметь свойства, различающиеся для разных листов. Например, некоторые листы могут быть новыми и хрустящими, в то время как другие листы, имеющие равную законную силу, могут быть бывшими в употреблении и ветхими. В альтернативном варианте листами финансовых документов могут являться листы различных типов, имеющие различные свойства. Ими могут являться, в том числе, например, комбинации документов, например банкнот и банковских чеков, которые могут состоять из бумаги или пластика различных типов. Создание механизмов, способных быстро и надежно отделять каждый отдельный лист от пачки, в частности, в тех случаях, когда листы имеют различные свойства, является сложной задачей.

Банкоматы часто расположены в местах, редко посещаемых банковскими служащими или представителями иных организаций-владельцев банкоматов. В подобных случаях желательно обеспечить наличие средств защиты, затрудняющих нападение преступников на банкомат и получение ими доступа к ценным листам финансовых документов, которые могут находиться в нем.

Некоторые банкоматы эксплуатируют в таких условиях, в которых они подвергаются воздействию атмосферной среды. В подобных случаях дождь или снег могут проникать в отверстия, имеющиеся в банкомате, и вызывать проблемы. Это утверждение может быть особенно справедливым для чувствительных механизмов внутри банкомата, осуществляющих загрузку-выгрузку листов финансовых документов.

Банкоматы являются полезными, так как они выполняют функции банковского обслуживания, как правило, быстро и надежно. Однако возникают ситуации, когда банкоматы необходимо вывести из эксплуатации для профилактического технического обслуживания или для ремонта. В таких случаях желательно предоставить уполномоченному обслуживающему персоналу возможность завершить работу по техническому обслуживанию как можно быстрее, насколько это возможно. Желательно, чтобы это было сделано путем предоставления возможности легкого доступа к внутренней части банкомата уполномоченному обслуживающему персоналу, сводя к минимуму риск несанкционированного доступа преступниками.

Следовательно, существует потребность в создании банкоматов с улучшенными свойствами, относящимися к загрузке-выгрузке листов финансовых документов, устойчивости к атмосферным воздействиям, защите и возможностям обслуживания.

Раскрытие сущности изобретения

Задачей настоящего изобретения, вариант осуществления которого приведен в качестве примера, является создание банкомата.

Другой задачей настоящего изобретения, вариант осуществления которого приведен в качестве примера, является создание банкомата, имеющего усовершенствованные способности в отношении загрузки-выгрузки листов финансовых документов.

Еще одной задачей настоящего изобретения, вариант осуществления которого приведен в качестве примера, является создание банкомата, обеспечивающего повышенную степень защиты.

Другой задачей настоящего изобретения, вариант осуществления которого приведен в качестве примера, является создание банкомата, облегчающего работу пользователя.

Еще одной задачей настоящего изобретения, вариант осуществления которого приведен в качестве примера, является создание банкомата, имеющего повышенную устойчивость к атмосферным воздействиям.

Еще одной задачей настоящего изобретения, вариант осуществления которого приведен в качестве примера, является создание банкомата, обеспечивающего усовершенствованный доступ для его технического обслуживания.

Другие задачи настоящего изобретения, варианты осуществления которого приведены в качестве примеров, поясняются в приведенном ниже описании наилучших вариантов осуществления изобретения и приложенной формуле изобретения.

Некоторые из изложенных выше задач достигнуты в варианте осуществления, которым является банкомат, представляющий собой банкомат типа "автоматический кассир" (ниже именуемый "банкомат"). Банкомат содержит пользовательский интерфейс, содержащий устройства ввода, служащие для приема введенных идентификационных данных, которые идентифицируют банковские счета пользователя, а также данных, введенных пользователями, которые вызывают выполнение банкоматом транзакционных функций. Кроме того, пользовательский интерфейс содержит одно или большее количество устройств вывода, осуществляющих вывод знаков, например, инструкций по работе с банкоматом, предназначенных для пользователя.

Вариант осуществления изобретения содержит механизм устройства приема наличных денег, предназначенный для приема пачек документов от пользователя. Пачка документов может содержать пачку банкнот различных номиналов или пачку, содержащую листы финансовых документов, например, банкноты и банковские чеки, смешанных типов. Для распознавания и обработки этих листов финансовых документов вариант осуществления изобретения содержит механизм, отделяющий от пачки каждый лист по отдельности. В варианте осуществления изобретения это реализовано путем перемещения захватывающего элемента, содержащего множество участков, зацепляющих лист, которые входят в зацепление с первым листом, расположенным на границе пачки, и принудительно перемещают лист в первом направлении. Участки, зацепляющие лист, отделены друг от друга углублениями, вытянутыми в первом направлении. Для уменьшения риска того, что еще какие-либо листы, кроме первого листа, окажутся отделенными от пачки, по меньшей мере, одно углубление обычно совмещено с узлом первого листоотделяющего устройства. Узел первого листоотделяющего устройства входит в зацепление с поверхностью первого листа, являющейся противоположной той поверхности листа, которая входит в зацепление с участками, зацепляющими лист. Этот узел первого листоотделяющего устройства обычно не находится в контактном листоотделяющем зацеплении с захватывающим элементом и остается смещенным от него на расстояние, достаточное для того, чтобы первый лист мог проходить в промежуточном положении между захватывающим элементом и узлом первого листоотделяющего устройства.

В варианте осуществления изобретения зацепление первого листа с захватывающим элементом и узлом первого листоотделяющего устройства придает листу волнообразную форму в его поперечном сечении. Приданная листу волнообразная форма в его поперечном сечении, и силы, приложенные захватывающим элементом и узлом первого листоотделяющего устройства приводят к отделению первого листа, расположенного на границе пачки, от других листов в пачке.

В варианте осуществления изобретения предусмотрено наличие узла второго листоотделяющего устройства, с которым входит в зацепление первый лист по мере его перемещения в первом направлении после того, как лист вошел в зацепление с узлом первого листоотделяющего устройства. Узел второго листоотделяющего устройства находится в контактном листоотделяющем зацеплении с захватывающим элементом. Узел второго листоотделяющего устройства смещен к захватывающему элементу с такой силой, которая предотвращает прохождение остальных листов перемещающихся в первом направлении, кроме первого листа, через узел второго листоотделяющего устройства, при этом первый лист может проходить между захватывающим элементом и узлом второго листоотделяющего устройства. В варианте осуществления изобретения относительное перемещение захватывающего элемента, находящегося в листоотделяющем зацеплении с узлом второго листоотделяющего устройства в большинстве случаев позволяет отделить от первого листа дополнительные листы, которые не были отделены узлом первого листоотделяющего устройства. Например, листы финансовых документов могут иметь различные фрикционные свойства и различную жесткость, изменяющиеся для различных листов. Поэтому действие захватывающего элемента и узла второго листоотделяющего устройства обеспечивает отделение тех листов, которые не были отделены за счет действия захватывающего элемента и узла первого листоотделяющего устройства.

В варианте осуществления изобретения захватывающий элемент содержит, по существу, цилиндрический элемент с расположенными на нем дугообразными сегментами с высоким коэффициентом трения, служащими для зацепления листа. В варианте осуществления изобретения сегменты с высоким коэффициентом трения разделены кольцевыми канавками. В варианте осуществления изобретения узел первого листоотделяющего устройства содержит поверхность множества роликов, расположенных, по существу, напротив друг друга, но находящихся в бесконтактном зацеплении с кольцевыми канавками. В варианте осуществления изобретения каждый из роликов первого листоотделяющего устройства имеет оперативную связь с односторонней муфтой, оказывающей сопротивление движению роликов в том направлении вращения, в котором ролики принудительно перемещают при отделении первого листа от пачки. Однако односторонние муфты позволяют легко осуществлять перемещение листа в противоположном направлении для возвращения листа в пачку. В некоторых вариантах осуществления изобретения это может быть выполнено при обнаружении захвата сдвоенного листа, и когда желательно изменить направление перемещения листа на обратное в попытке отделения от всех листов только одного листа. В варианте осуществления изобретения узел второго листоотделяющего устройства содержит поверхность, по меньшей мере, одного контактного ролика листоотделяющего устройства, смещенного таким образом, что она входит в листоотделяющее зацепление с участком захватывающего элемента. Контактный ролик листоотделяющего устройства, аналогичным образом, имеет оперативную связь с односторонней муфтой для сопротивления перемещению листа при его извлечении из пачки, обеспечивая его отделение, при этом имеется возможность перемещения листа для его возврата в пачку. Однако понятно, что этот вариант устройства приведен лишь в качестве примера и что в других вариантах осуществления изобретения могут быть использованы иные подходы.

Кроме того, вариант осуществления банкомата содержит корпус. Корпус содержит рабочую панель, которая содержит элементы пользовательского интерфейса и является выступающей, проходя через внешнюю стену здания. Корпус банкомата, расположенный внутри здания, содержит часть, представляющую собой защищенный отсек-хранилище, расположенный в нижней части корпуса. В варианте осуществления изобретения отсек-хранилище обычно представляет собой отсек, имеющий в поперечном сечении Г-образную форму. В варианте осуществления изобретения Г-образный отсек-хранилище содержит механизм приема листов, например, устройство приема наличных денег, расположенное таким образом, что имеет опорное соединение с отсеком-хранилищем. Механизм приема наличных денег анализирует листы, отделенные от пачки за счет действия захватывающего элемента и узлов листоотделяющего устройства, и направляет листы, предназначенные для хранения в банкомате, в отсек-хранилище через отверстие на верхней поверхности отсека-хранилища. В варианте осуществления изобретения механизм приема наличных денег установлен таким образом, что является подвижным, имея опорное соединение с отсеком-хранилищем, поэтому, когда имеющаяся в корпусе дверца, предназначенная для технического обслуживания, открыта, механизм устройства приема наличных денег может быть перемещен назад для технического обслуживания.

Поскольку в варианте осуществления изобретения механизм приема наличных денег расположен снаружи защищенного отсека-хранилища и может быть перемещен, оставляя отверстие открытым, то предпринимают меры предосторожности для сведения к минимуму риска доступа злоумышленников к листам финансовых документов, находящимся в отсеке-хранилище, через отверстие для приема наличных денег. В варианте осуществления изобретения это обеспечивается за счет средства транспортировки, перемещающего листы финансовых документов, транспортируемые в отсек-хранилище из устройства приема наличных денег, в направлении, являющемся перпендикулярным относительно отверстия для приема наличных денег, имеющегося в отсеке-хранилище. Затем, после перемещения в перпендикулярном направлении относительно отверстия для приема наличных денег, листы транспортируются в механизм хранения банкнот, который может состоять из ячеек для хранения или иных механизмов загрузки-выгрузки листов. В варианте осуществления изобретения предусмотрена защитная пластина, расположенная в промежуточном положении между средством транспортировки, перемещающим листы перпендикулярно из отверстия отсека-хранилища, и механизмом хранения банкнот. Защитная пластина ухудшает возможность доступа злоумышленника к хранящимся листам через отверстие для приема наличных денег. Кроме того, в варианте осуществления изобретения сила, приводящая в движение средство транспортировки, обеспечена за счет зацепления ведущего звена механизма устройства приема наличных денег с ведомым звеном через отверстие для приема наличных денег. Наличие этих элементов внутри отверстия дополнительно заграждает отверстие и уменьшает риск доступа злоумышленников к хранящимся листам финансовых документов.

В варианте осуществления изобретения механизм приема наличных денег снабжен желобом для приема пачек документов от пользователя. В рабочем положении механизма устройства приема наличных денег управление отверстием, ведущим к желобу, осуществляется посредством заслонки. Однако понятно, что для того чтобы пользователь имел возможность положить листы на желоб или взять их с него, заслонка должна быть открыта банкоматом. В некоторых случаях при открытой заслонке дождь, снег и влага могут проникать в желоб. Наличие дождя, снега или влаги в желобе может мешать правильной работе банкомата. В варианте осуществления изобретения для сведения этого риска к минимуму нижняя поверхность внутренней части желоба снабжена отверстием для сбора воды. Отверстие для сбора воды собирает влагу, которая может проникнуть в желоб, собранная влага направляется в сливную трубку, сообщающуюся с внешней стороной корпуса банкомата. Сливная трубка выполняется таким образом, что проходит через нижнюю поверхность рабочей панели. К тому же, поскольку механизм устройства приема наличных денег является подвижным, то желоб и внутренняя сторона рабочей панели снабжены упругой прокладкой, расположенной, по существу, вокруг них. В рабочем положении механизма устройства приема наличных денег упругая прокладка обеспечивает, по существу, герметичное уплотнение, не позволяющее воде, снегу или иным атмосферным осадкам проникать во внутреннюю часть корпуса через отверстие в рабочей панели, через которое выступает желоб в его рабочем положении.

В варианте осуществления изобретения механизм устройства приема наличных денег сохраняет неприемлемые листы, например банкноты, в отношении которых имеется подозрение в том, что они являются фальшивыми, в хранилище для подозрительных банкнот, расположенном вне защищенного отсека-хранилища. В варианте осуществления изобретения уполномоченному обслуживающему персоналу, имеющему доступ к области корпуса, расположенной вне защищенного отсека-хранилища, разрешено извлекать эти неприемлемые листы. Имеется легкодоступное запирающее устройство, облегчающее извлечение этих подозрительных листов уполномоченными лицами. Кроме того, в некоторых вариантах осуществления изобретения может быть предусмотрено наличие запирающих механизмов не только для области корпуса вне защищенного отсека-хранилища, но также и наличие отдельного запирающего механизма для конкретной ячейки, в которой хранятся неприемлемые листы. Это гарантирует доступ к неприемлемым листам только уполномоченных лиц, обеспечивая, кроме того, возможность доступа других уполномоченных лиц к соответствующим компонентам банкомата без доступа к хранящимся неприемлемым листам.

В варианте осуществления изобретения механизм устройства приема наличных денег дополнительно содержит ограждающие панели, которые обычно окружают компоненты, расположенные внутри механизма. Когда эти ограждающие панели находятся в рабочем положении, они уменьшают риск проникновения грязи или иных загрязняющих веществ в механизм, они также уменьшают риск неумышленного повреждения механизма при техническом обслуживании других компонентов. Эти ограждающие панели выполнены легко открываемыми за счет шарнирных или скользящих приспособлений, позволяющих открывать панели тогда, когда механизм находится в положении для технического обслуживания. Для установки ограждающих панелей использован принцип, облегчающий получение доступа к компонентам модуля приема наличных денег, который обеспечивает гарантированную установку панелей обратно на их место после завершения любых ремонтных работ. Это гарантирует то, что польза, обеспечиваемая ограждающими панелями, не будет утеряна вследствие неудачной повторной установки этих панелей после завершения работ по техническому обслуживанию.

В некоторых вариантах осуществления изобретения листы денежных купюр, принятые механизмом устройства приема наличных денег, сохраняют в выбранных ячейках. Это позволяет хранить листы каждого типа в отдельной ячейке. В некоторых вариантах осуществления изобретения предусмотрено наличие механизмов для повторной выдачи таких листов из ячейки, что позволяет повторно использовать подлинные листы. В альтернативных вариантах осуществления изобретения листы, подлинность которых была проверена механизмом приема наличных денег, сохраняют в одном или в большем количестве контейнеров для хранения. В некоторых вариантах осуществления изобретения контейнеры для хранения содержат внутреннюю область, ограниченную с нижнего конца подвижным вибрационным элементом. Вибрационный элемент служит основанием для депонированных листов, находящихся во внутренней области. В оперативной связи с вибрационным элементом находится привод, сообщающий встряхивающее действие депонированным объектам, находящимся внутри контейнера. Это способствует рассредоточению и оседанию объектов, что облегчает хранение максимального количества объектов в контейнере. В некоторых вариантах осуществления изобретения контейнер является съемным с банкомата. В некоторых других вариантах осуществления изобретения контейнер содержит роликовые опоры и выдвигающуюся ручку, облегчающие выдвигание контейнера из банкомата и его удаление из банкомата, когда он уже заполнен депонированными объектами. Хотя описание варианта осуществления изобретения приведено применительно к хранению листов, изложенные в нем принципы могут быть применены для хранения иных объектов, например, бланков о внесении вклада и конвертов с вкладами.

В некоторых вариантах осуществления банкомата пользовательский интерфейс содержит многоцветные светоизлучающие устройства, облегчающие работу пользователя с банкоматом. В некоторых вариантах осуществления изобретения, по меньшей мере, один контроллер, имеющийся в банкомате, осуществляет выборочное управление светоизлучающими устройствами таким образом, чтобы они излучали свет выбранного цвета в ответ на состояния соответствующих устройств выполнения транзакционных функций. Например, контроллер может указывать пользователю в то место на пользовательском интерфейсе, где пользователю требуется выполнить определенные действия, связанные с транзакцией. В некоторых вариантах осуществления изобретения светоизлучающие устройства выборочно излучают зеленый, желтый и красный цвет и могут осуществлять индикацию состояния или статуса конкретного устройства. В альтернативном варианте светоизлучающие устройства могут вспыхивать одним и тем же цветом или различными цветами с различными частотами для передачи информации или для облегчения использования банкомата.

В некоторых вариантах осуществления изобретения пользовательский интерфейс банкомата снабжен выпуклыми зеркалами, разнесенными относительно друг друга по горизонтали, которые расположены по вертикали над пользовательским интерфейсом. Такие зеркала расположены таким образом, что облегчают для пользователя банкомата возможность видеть зону сзади и, иными словами, вблизи пользователя. Это уменьшает риск того, что пользователь, выполняющий транзакции в банкомате, не видит людей, находящихся в непосредственной близости от пользователя. Кроме того, приведенные в качестве примера горизонтально разнесенные выпуклые зеркала расположены таким образом, что выступают наружу относительно источника света, освещающего пользовательский интерфейс, для облегчения работы пользователя. Это уменьшает риск возникновения бликов и облегчает для пользователя возможность осматривать зону, видимую в зеркалах. В некоторых вариантах осуществления изобретения может быть предусмотрена возможность обнаружения необходимости очистки одного или большего количества зеркал и предусмотрено наличие встроенных механизмов очистки.

Дополнительные новые аспекты варианта осуществления изобретения поясняются в приведенном ниже подробном описании. Понятно, что описанные признаки приведены лишь в качестве примера и в других вариантах осуществления изобретения могут быть использованы иные подходы, в которых использованы заявленные здесь признаки изобретения.

Краткое описание чертежей

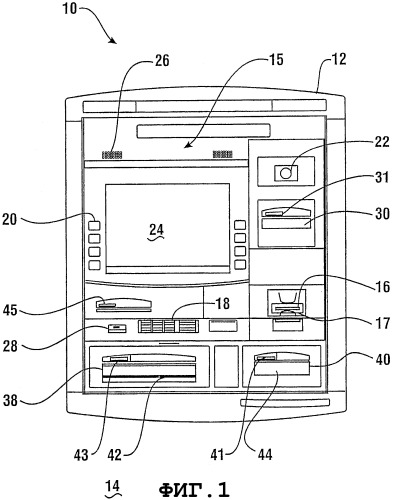

Фиг.1 - вид спереди рабочей панели банкомата в варианте осуществления изобретения.

Фиг.2 - вид сбоку схемы компонентов, расположенных внутри корпуса банкомата по Фиг.1.

Фиг.3 - вид сбоку еще одной схемы компонентов, расположенных внутри корпуса банкомата по Фиг.1.

Фиг.4 - механизм укладки листов в пачку, который может быть использован в варианте осуществления банкомата.

Фиг.5 - другой пример механизма укладки листов в пачку, который может быть использован для захвата листов множества типов.

Фиг.6 - вид сзади корпуса банкомата из варианта осуществления изобретения.

Фиг.7 - схема механизма отделения листов из пачки листов финансовых документов, размещенной внутри банкомата.

Фиг.8 - вид спереди захватывающего элемента во взаимодействии с множеством бесконтактных роликов листоотделяющего устройства и с контактным роликом листоотделяющего устройства, которые используют для отделения отдельных листов от пачки.

Фиг.9 - схема отделения первого листа от пачки листов за счет действия механизма, показанного на Фиг.7.

Фиг.10 - волнообразная в поперечном сечении форма, приданная листу за счет действия захватывающего элемента и бесконтактных роликов листоотделяющего устройства.

Фиг.11 - схема механизма устройства приема наличных денег, перемещенного в положение для технического обслуживания и открывающего отверстие для приема наличных денег, расположенное в верхней части отсека-хранилища банкомата.

Фиг.12 - схема механизма устройства приема наличных денег, извлеченного для технического обслуживания, аналогичного механизму по Фиг.11, где дверца люка, согласно первому варианту ее осуществления, показана в открытом положении для доступа к неприемлемым листам, идентифицированным механизмом устройства приема наличных денег.

Фиг.13 - банкомат, аналогичный банкомату по Фиг.12, но снабженный альтернативным механизмом доступа для доступа к неприемлемым листам.

Фиг.14 - банкомат, аналогичный банкомату по Фиг.12, но снабженный другим альтернативным механизмом доступа для доступа к неприемлемым листам.

Фиг.15 - схема механизма устройства приема наличных денег с первым вариантом служебной панели, показанной в открытом положении для проведения технического обслуживания.

Фиг.16 - механизм устройства приема наличных денег, аналогичный механизму по Фиг.15, но с альтернативным вариантом служебных панелей, показанных в положении, обеспечивающем доступ.

Фиг.17 - схематичный вид в разрезе желоба, в который принимают пачки листов и из которого забирают пачки листов через рабочую панель банкомата, с устройством для сбора и отвода воды, которая может попасть в желоб.

Фиг.18 - внешний вид в аксонометрии механизма устройства приема наличных денег, изображенного на Фиг.17, со схематичным изображением сливной трубки, используемой для слива воды, собранной в желобе, наружу из банкомата.

Фиг.19 - схематичное представление системы уплотнений, используемой в варианте осуществления изобретения для сведения к минимуму риска попадания в банкомат загрязняющих веществ через отверстие в рабочей панели банкомата, через которое выступает желоб в рабочем положении механизма устройства приема наличных денег.

Фиг.20 - вид сбоку в прозрачном представлении альтернативного варианта механизма для приема и хранения листов финансовых документов, уже обработанных механизмом устройства приема наличных денег.

Фиг.21 - аксонометрическое изображение контейнера для хранения финансовых документов из Фиг.20, вынутого из банкомата.

Фиг.22 - схема светоизлучающего устройства, облегчающего использование банкомата пользователями.

Фиг.23 - светоизлучающее устройство по Фиг.22 в увеличенном масштабе.

Фиг.24 - схема светоизлучающих диодов, содержащихся в светоизлучающем устройстве.

Фиг.25 - вид в разрезе гибкого полотна, содержащего диоды светоизлучающего устройства.

Фиг.26 - аксонометрическое изображение рабочей панели по Фиг.1 и, в частности, расположенных на ней зеркал, облегчающих осмотр пользователем зоны в непосредственной близости от него при работе с банкоматом.

Фиг.27 - вид сверху в схематичном представлении зоны, видимой пользователем при работе с банкоматом.

Наилучшие варианты осуществления изобретения

На Фиг.1 показан вид спереди банкомата, которым в варианте осуществления изобретения, приведенном в качестве примера, является банкомат 10 типа "автоматический кассир" (ниже именуемый "банкоматом"). Банкомат 10 врезан в стену, проходя через нее, и содержит рабочую панель 12. Доступ к рабочей панели 12 имеют пользователи банкомата, находящиеся снаружи стены 14. В некоторых вариантах осуществления изобретения стеной 14 может являться внешняя стена здания, и банкомат 10 может быть использован в таких условиях эксплуатации, что к нему подходят пешком или подъезжают на автомобиле. В других вариантах осуществления изобретения банкомат может быть использован в условиях эксплуатации внутри помещений. Эта конфигурация приведена лишь в качестве примера, и в других вариантах осуществления изобретения могут быть использованы иные типы конфигураций банкомата.

Банкомат содержит интерфейс пользователя, обозначенный ссылочной позицией 15. Интерфейс пользователя содержит устройства ввода, служащие для приема данных, введенных пользователями. Эти устройства ввода содержат устройство 16 считывания с карт, кнопочную панель 18, функциональные клавиши 20 и устройство 22 формирования изображений. Устройства ввода могут быть использованы для обеспечения ввода идентификационных данных, например, знаков, считанных с карт, числовых данных или биометрических данных, которые могут быть использованы для идентификации конкретного пользователя банкомата и/или его банковских счетов. Устройства ввода также функционируют таким образом, что принимают введенные данные о транзакциях, которые вызывают выполнение банкоматом выбранных транзакционных функций. Следует понимать, что эти устройства ввода приведены лишь в качестве примера и что в других вариантах осуществления изобретения могут быть использованы устройства ввода иных типов. Кроме того, интерфейс 15 пользователя содержит устройства вывода. Устройства вывода содержат дисплей 24, громкоговоритель 26 и гнездо 28 для подключения наушников. Устройства вывода осуществляют вывод знаков, пригодных для использования при работе с банкоматом, либо в визуальной форме, либо в звуковой форме, либо в обеих этих формах. Устройства вывода, показанные в интерфейсе 15 пользователя, приведены лишь в качестве примера, и в других вариантах осуществления изобретения могут быть использованы иные или дополнительные устройства вывода.

Банкомат 10 содержит другие устройства выполнения транзакционных функций. Эти устройства выполнения транзакционных функций содержат устройство 30 печати квитанций, которое предоставляет квитанции пользователям банкомата. Как показано более подробно на виде внутренней части банкомата, приведенном на Фиг.2, устройство печати квитанций содержит устройство 32 подачи бумаги, подающее бумагу, на которой механизм 34 печатающего устройства печатает квитанции. Затем осуществляют транспортировку напечатанных квитанций к отверстию для выдачи квитанций в рабочей панели 12 средством 36 транспортировки. Устройством печати квитанций может являться устройство, описанное в патенте США №5850075, раскрытие сущности которого включено в настоящее описание посредством ссылки. В других вариантах осуществления изобретения могут быть использованы устройства печати квитанций иных типов.

Как показано на Фиг.1, банкомат 10 содержит расположенное на рабочей панели отверстие 38 для выдачи наличных денег и отверстие 40 для приема наличных денег. Как описано ниже, каждое из этих отверстий имеет оперативную связь с соответствующими устройствами выполнения транзакционных функций, и каждое из них имеет соответствующий механизм заслонки, блокирующий доступ через отверстие, за исключением тех надлежащих промежутков времени, в течение которых уполномоченные пользователи производят транзакции. Управление отверстием для выдачи наличных денег осуществляют посредством заслонки 42, а управление отверстием для приема наличных денег осуществляют посредством заслонки 44. Рабочая панель и устройства, связанные с банкоматом 10, приведены лишь в качестве примера, и что в других вариантах осуществления изобретения могут быть использованы другие или иные конфигурации рабочей панели и устройства.

Пользовательский интерфейс банкомата содержит множество многоцветных светоизлучающих устройств 17, 31, 41, 43 и 45. Каждое из светоизлучающих устройств расположено в месте, находящемся рядом с тем местом на пользовательском интерфейсе, которое связано с конкретным устройством выполнения транзакционных функций. Например, светоизлучающее устройство 17 расположено рядом с отверстием, ведущим к устройству 16 считывания с карт. Аналогичным образом, светоизлучающее устройство 31 расположено рядом со щелью для выдачи квитанций. Аналогичным образом, светоизлучающее устройство 41 связано с отверстием 40 для приема наличных денег, а светоизлучающее устройство 43 связано с отверстием 38 для выдачи наличных денег. Как объяснено ниже, многоцветные светоизлучающие устройства выборочно приводятся в действие таким образом, что они излучают свет конкретного цвета в зависимости от режима работы связанного с ними устройства выполнения транзакционных функций. Такие отличительные признаки могут быть использованы для выдачи пользователю указаний при работе с банкомата для обеспечения индикации относительно состояния устройств, для предупреждения пользователя о конкретных условиях или для обеспечения усовершенствованной эстетики для банкомата.

Как показано на чертежах Фиг.2, Фиг.3 и Фиг.6, банкомат 10 содержит корпус 46, который обычно является выступающим с внутренней стороны стены 14. Корпус 46 содержит часть 48, представляющую собой отсек-хранилище. Часть 48, представляющая собой отсек-хранилище, является защищенным отсеком-хранилищем, имеющим дверцу 50 люка, подобную сейфовой. Доступ к внутреннему пространству части, представляющей собой отсек-хранилище, посредством соответствующего запирающего механизма, обозначенного на схеме номером позиции 52 (см. Фиг.3), является ограниченным и разрешен только для уполномоченного персонала. Отсек-хранилище имеет, по существу, Г-образную форму в поперечном сечении.

Кроме того, корпус 46 содержит верхнюю часть 54. Верхняя часть 54 корпуса, соединенная с рабочей панелью, имеет опорное соединение с частью 48, представляющей собой отсек-хранилище. Верхняя часть 54 корпуса имеет связанные с ней дверцы 56 и 58 люка. Контроль доступа к верхней части корпуса обеспечивается посредством одного или более запирающих механизмов, изображенных на чертеже как замки 60 и 62 с ключами, которые имеют оперативное соединение с дверцами 56 и 58 люка. Часть 48, представляющая собой защищенный отсек-хранилище, используется для размещения в ней листов финансовых документов, например, денежных купюр, банковских чеков и иных листов, имеющих денежную стоимость. Верхняя часть 54 корпуса обычно используется для размещения в ней тех компонентов банкомата, которые не удерживают в течение продолжительного времени банкноты или иные документы финансовых инструментов, которые могут быть обменены на средства, имеющие ценность в денежном выражении. Данная конструкция банкомата 10 приведена лишь в качестве примера, и в других вариантах осуществления изобретения могут быть использованы иные подходы.

Как показано на схеме из Фиг.2, банкомат 10 содержит, по меньшей мере, один контроллер, обозначенный ссылочной позицией 64. Контроллер 64 содержит, по меньшей мере, один процессор и поддерживает оперативную связь, по меньшей мере, с одним запоминающим устройством для хранения данных, обозначенным на схеме номером позиции 66. Запоминающее устройство для хранения данных хранит данные, отображающие команды, например, компьютерные программы, конфигурационные параметры, данные о проведенных транзакциях и иную информацию, которая может быть пригодной для использования при работе банкомата 10. Исполняемые компьютером команды, выполняемые одним или большим количеством контроллеров, могут быть резидентными, н
