Комбинированный сошник для обработки почвы и посева

Комбинированный сошник для обработки почвы и посева

Иллюстрации

Показать все

Реферат

Изобретение относится к сельскохозяйственному машиностроению и сельскохозяйственному производству, в частности к комбинированным рабочим органам для обработки почвы и посева.

Известен сошник для равномерного распределения семян по площади и глубине заделки семян /1, 2/, включающий пустотелую стойку, стабилизатор, распределитель семян, камеру, почвонаправляющую пластину, стрельчатую лапу, высевную камеру, стойку.

К недостаткам известного сошника относят то, что семена неравномерно рассредотачиваются по всему сечению семяпровода, что ведет к снижению качественных показателей работы распределителя; кроме того, крылья лапы неудовлетворительно распределяют фракционный почвенный материал над высеянными семенами.

Известен сошник для обработки почвы и посева /3/, содержащий семяпровод - пустотелую стойку, стабилизатор, распределитель, камеру, направляющие пластины, ограничитель, почвоуплотнитель, пластину, стрельчатую лапу, высевающую камеру, стойку.

Недостатки этого сошника: неудовлетворительное формирование почвы мелкозернистого материала при работе стрельчатой лапы происходит особенно при производстве прямого посева без предварительной обработки почвы; следует отметить, что неравномерное распределение фракционного состава над семенами по ширине рассева ведет к неравномерности расположения под дневной поверхностью почвы семян и проростков при начальной фазе роста высеянной культуры.

Для устранения указанных недостатков и получения агротехнического эффекта над почвонаправляющими пластами на краях стрельчатой лапы расположены двухсторонние трехгранные клинья с лево- и правооборачивающими отвальчиками, расположенными за каждым двухсторонним трехгранным клином, и крепятся к их тыльным граням с возможностью перемещения по высоте в продольно-вертикальной плоскости, при этом левый клин снабжен правооборачивающим отвальчиком, а правый - левооборачивающим отвальчиком.

Предложенная принципиально конструктивно-технологическая схема относительного расположения агрегатных компонентов сошника при определенных параметрах и соотношениях позволяет иметь совокупный агротехнический эффект при работе комбинированного сошника.

Расположение двухсторонних трехгранных клиньев над почвонаправляющими пластами на краях стрельчатой лапы позволяет не только повысить стабилизацию хода ее по направлению движения, но и повысить степень получения мелкозернистых фракций почвы в верхнем слое.

Выполнение исполнительного элемента отвальчиков и правооборачивающим позволяет ограничить величину отброса почвенных комочков при работе и произвести заделку следа образованного после прохода стойки с семяпроводом. Исполнение клиньев двухсторонними трехгранными и расположение отвальчиков с их тыльной кромки позволяет прикрывать высеянные семена после распределения по плоскости среза мелкозернистым фракционным почвенным материалом, не нарушая равномерности рассева семян. Присоединение отвальчиков к тыльным граням клиньев с возможностью перемещения их по высоте обеспечивает получение более равномерного слоя почвы уложенной над семенами.

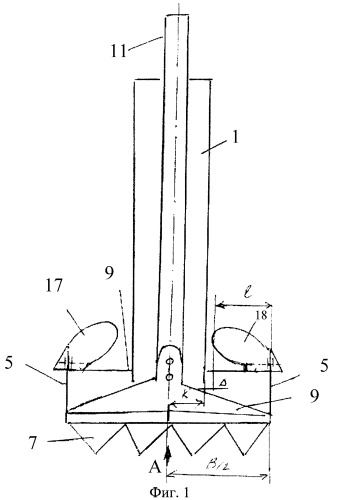

На фиг.1 изображен вид комбинированного сошника спереди.

На фиг.2 представлен сошник с вырезом, вид А фиг.1.

На фиг.3 дан сошник, вид сбоку.

Комбинированный сошник для обработки почвы и посева включает семяпровод - пустотелую стойку 1; стабилизатор 2; распределитель семян 3; камеру 4; почвонаправляющую пластину 5; ограничитель 6; почвоуплотнитель 7; поперечную пластину 8; стрельчатую лапу 9; высевающую камеру 10; стойку 11 лапы; двухсторонние трехгранные клинья 12, тыльную грань 13 клина 12, ушки 14, поводок 15, лемех 16, левооборачивающий 17, правооборачивающий 18 отвальчики, L - вылет отвальчика, кромка 19 отвальчика.

К стойке 11 стрельчатой лапы 9 жестко крепится полая стойка - семяпровод 1, в котором расположены стабилизатор 2 с распределителем 3 семян, а под ним находятся камера 4, с боков которой поставлены почвонаправляющие пластины 5, а впереди ограничитель 6. Под лапой 9 размещены почвоуглубители 7 с поперечной пластиной 8, образующие камеру 10. Конструктивной особенностью предлагаемого комбинированного сошника является то, что к почвонаправляющим пластинам 5 жестко крепятся двухсторонние трехгранные клинья 12, на тыльных гранях 13 которых имеются ушки 14. К этим ушкам присоединяются поводки 15 лево- и правооборачивающих отвальчиков 17 и 18 с лемехами 16 и кромками 19.

Агротехнической особенностью нового сошника является то, что параметр сошника - величина вылета отвальчика определяется по формуле:

L=1/2B-(k+Δ),

где L - величина вылета отвальчика, мм;

В - ширина захвата лапы сошника, мм;

k - конструктивный параметр, мм;

Δ - величина зазора - просвета между кромкой 19 и правой (левой) боковиной стойки 1, мм.

При заглублении комбинированного сошника в почву стрелочная лапа 9 подрезает и поднимает слой почвы, почвоуплотнителями 7 образуются канавки, подготавливая ложе для семян. Семена, рассредоточенные по сечению семяпровода - стойки 1, стабилизируются стабилизатором 2. Семена по распределителю 3 направляют к выходу, наталкивают на пластины 8, которые направляют их к почве. Ограничители 6 не дают семенам распределяться за пределами ложа. Почвонаправляющая пластина 5 и отвальчики 17, 18 прикрывают семена равномерно мелкозернистыми фракциями почвы. При работе комбинированного сошника на повышенных скоростях поднятый лапой слой почвы под действием стоек 11 и 1 интенсивно расходится по сторонам. Чтобы устранить это явление необходимо поводок 15 отвальчиков 17, 18 поднять вверх на определенное положение. Эту регулировку осуществляют также и при повышении глубины заделки возделываемых культур или при использовании предлагаемого комбинированного сошника для обработки почвы на различную глубину. Следует отметить то, что при работе стрельчатой лапы с двухсторонними трехгранными клиньями повышается ее устойчивость в направлении движения сошника.

Кроме того, при использовании комбинированного сошника для обработки почв двухсторонние трехгранные клинья повышают крошение почвы.

Комбинированный сошник отвечает современным экологическим требованиям, позволит снизить затраты на производство сельскохозяйственных культур.

Источники, принятые во внимание при составлении заявки.

1. Таранин В.И. Сошник для разбросного посева А.с. СССР №719529, МКИ А01C 7120, Бюл. изобр. №9. 1980.

2. Алимов Д., Максимчук Г. Сошник. Сельский механизатор. №4. 2005. С.12.

3. SU Патент №1155173А, опубл. 15.05.85. С.5.

1. Комбинированный сошник для обработки почвы и посева, содержащий семяпровод - пустотелую стойку, стабилизатор, распределитель семян, камеру, почвонаправляющие пластины, ограничитель, почвоуплотнитель, пластину, стрельчатую лапу со стойкой, высевающую камеру, отличающийся тем, что над почвонаправляющими пластинами на краях стрельчатой лапы расположены двухсторонние трехгранные клинья с лево- и правооборачивающими отвальчиками, расположенными за каждым двухсторонним трехгранным клином, и крепятся к их тыльным граням с возможностью перемещения по высоте в продольно-вертикальной плоскости.

2. Комбинированный сошник по п.1, отличающийся тем, что левый клин снабжен правооборачивающим отвальчиком, а правый - левооборачивающим отвальчиком.
