Адсорбирующее изделие с улучшенной прилегаемостью

Адсорбирующее изделие с улучшенной прилегаемостью

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к адсорбирующему изделию, такому как гигиеническая прокладка, прокладка для трусиков, прокладка при недержании, подгузник или т.п., которое имеет продольное направление и поперечное направление, переднюю часть, заднюю часть, промежностную часть, расположенную между задней частью и передней частью, адсорбирующий элемент и непроницаемый для жидкости слой, а также придающий жесткость элемент, служащий для придания изделию трехмерной формы во время его использования.

К адсорбирующим изделиям, таким как гигиеническая прокладка, прокладка при недержании, подгузник или т.п., предъявляется множество различных требований, которые нелегко удовлетворить одновременно. Основное требование заключается в том, что изделие, например, гигиеническая прокладка, должно быть способно улавливать и адсорбировать выделяемую организмом текучую среду, выходящую из пользователя. Обычные гигиенические прокладки с размерами, предназначенными для сильных менструальных выделений, были толстыми и имели относительно большую ширину. Гигиенические прокладки данного типа описаны, например, в патенте США 3294091. Толстые и относительно широкие гигиенические прокладки данного типа теоретически имеют большую адсорбирующую способность, но на практике, когда гигиеническая прокладка подвергается воздействию сжимающих сил при сдавливании ее между бедрами пользователя, ее способность к впитыванию и адсорбирующая способность в значительной степени утрачивается. Гигиеническая прокладка скручивается в произвольную форму, которая часто не обеспечивает достаточно большую принимающую поверхность для выделяемой менструальной жидкости, и в случае сильных выделений менструальной жидкости имеют место утечки. Гигиеническая прокладка также может быть сдавлена между бедрами пользователя таким образом, что боковые края гигиенической прокладки и непроницаемый для жидкости слой будут загибаться внутрь над проницаемой для жидкостей поверхностью и тем самым приводить к уменьшению размера доступной принимающей жидкости поверхности.

Гигиенические прокладки предназначены для размещения внутри пары трусиков, фасоны (модели) которых могут различаться. При этом гигиенические прокладки могут быть неправильно размещены внутри трусиков. Следовательно, существует опасность того, что гигиеническая прокладка по ошибке будет размещена со слишком большим смещением вперед или со слишком большим смещением назад или будет слегка смещена в поперечном направлении, и поэтому не будет обеспечено оптимальное использование адсорбционной способности и принимающей поверхности всей гигиенической прокладки.

Обычные гигиенические прокладки, как правило, удерживаются в трусиках пользователя посредством клея, чувствительного к давлению, или фрикционных покрытий. Гигиеническую прокладку размещают надлежащим образом путем установки ее в заданное положение в трусиках, после чего последние надевают, подтягивая их вверх в заданное положение. Однако при размещении изделия внутри трусиков трудно добиться оптимального положения относительно тела пользователя. Обычно используют ластовичную часть трусиков для определения того, где должна быть расположена гигиеническая прокладка. Поскольку размеры и модели промышленно выпускаемых гигиенических прокладок различаются в широких пределах, положение и конструкция их промежностной части дают очень неопределенное "указание" на то, где в трусиках следует разместить гигиеническую прокладку, и поэтому гигиеническая прокладка во время использования не всегда будет функционировать желательным образом.

Другая причина утечек, происходящих при использовании гигиенических прокладок, закрепленных внутри трусиков пользователя, состоит в том, что гигиеническая прокладка смещается вместе с трусиками вместо того, чтобы следовать за движениями тела пользователя. Это означает, что даже гигиеническая прокладка, которая изначально была правильно размещена в трусиках относительно тела, может быть смещена из данного положения при смещении трусиков.

Для того чтобы попытаться уменьшить утечки, возникающие в результате сдавливания гигиенической прокладки между ногами пользователя, гигиенические прокладки обычно выполняют со специальными прикрепляемыми крылышками. Например, из патента Швеции 455668, патента США 4285343, ЕР 0130848, ЕР 0134086 и патента США 4608047 известно выполнение гигиенических прокладок с гибкими боковыми клапанами или крылышками, выступающими от продольных боковых краев. Эти крылышки предназначены для загибания их вокруг краевых частей трусиков пользователя при использовании гигиенической прокладки и для прикрепления их к наружной стороне трусиков. Боковые крылышки сами по себе обеспечивают защиту от утечек на боковых краях и от пачкания трусиков. Кроме того, обеспечивается противодействие деформированию адсорбирующего корпуса гигиенической прокладки за счет того, что гигиеническая прокладка оказывается закрепленной у обращенных к ногам краев трусиков и удерживается вытянутой между ними во время использования.

Тем не менее, существенный недостаток адсорбирующих изделий, выполненных с прикрепляемыми крылышками, состоит в том, что многие пользователи испытывают неудобство от того, что эти крылышки видны с наружной стороны трусиков. Это также означает то, что адсорбирующие изделия с прикрепляемыми крылышками невозможно использовать, например, тогда, когда пользователь носит купальный костюм.

Другой недостаток прикрепляемых крылышек заключается в том, что ими довольно трудно манипулировать и они требуют множества выполняемых вручную операций для размещения их в надлежащем положении вокруг обращенных к ногам краев трусиков. Кроме того, особенно в случае использования крылышек, которые продолжаются на довольно большое расстояние вдоль боковых краев гигиенической прокладки, существует вероятность того, что фактически будет невозможно перегнуть прикрепляемые крылышки вокруг криволинейных, обращенных к ногам краев трусиков без натирания кожи и образования непривлекательных складок на крылышках.

Дополнительная проблема, связанная с гигиеническими прокладками с прикрепляемыми крылышками, заключается в том, что функционирование этих крылышек зависит от модели трусиков. Не вызывает никаких сомнений то, что гигиеническая прокладка с прикрепляемыми крылышками взаимодействует с трусиками, имеющими широкую ластовичную часть иначе, чем с трусиками с очень узкой ластовичной частью.

Клапаны или крылышки для прикрепления, предусмотренные на гигиенических прокладках, защищают обращенные к ногам края трусиков от пачкания, но, как следует из вышеизложенного, они далеки от того, чтобы представлять собой полностью удовлетворительное решение.

В ЕР 0067465 с целью повышения степени непроницаемости для жидкости было предложено изготавливать гигиеническую прокладку из двух частей, в которой две части соединены друг с другом только на их концах. Нижнюю часть закрепляют в трусиках пользователя, а верхняя часть входит в контакт с телом пользователя. Идея состоит в том, что части должны иметь возможность немного смещаться друг относительно друга во время использования. Тем не менее относительная подвижность частей является очень ограниченной, и эта гигиеническая прокладка по-прежнему зависит от перемещений трусиков. Кроме того, не гарантировано то, что верхняя часть будет удерживаться в контакте с телом пользователя во время использования.

В заявке РСТ/SE96/01061 описано другое состоящее из двух частей адсорбирующее изделие, в котором две части выполнены с возможностью смещения друг относительно друга. Это изделие также имеет ограниченную подвижность частей друг относительно друга и в определенной степени зависит от перемещений трусиков.

Один способ попытаться снизить риск краевых утечек, вызываемых деформацией гигиенической прокладки в процессе использования, состоит в том, чтобы выполнить гигиеническую прокладку с предварительно образованной возвышенной частью, которая известна как "валик" и предназначена для контактирования с гениталиями пользователя во время использования гигиенической прокладки. Таким образом, выделенная организмом текучая среда может быть впитана, как только она выйдет из тела пользователя, и она может быть немедленно адсорбирована изделием вместо ее стекания по поверхности изделия. Возвышенная часть также облегчает для пользователя размещение изделия в надлежащем положении относительно тела. В патенте Франции 2653328 описана гигиеническая прокладка с валиком в виде центральной, продольной, цилиндрической, возвышенной части.

Обычным способом создания возвышенной части было образование ее довольно простым образом путем размещения большего количества адсорбирующего материала в области этой возвышенной части. Поскольку используемый адсорбирующий материал в большинстве случаев представляет собой вспушенную целлюлозную пульпу, такая возвышенная часть, тем не менее, сплющивается и теряет свою форму при ее смачивании. Чтобы получить возвышенную часть, которая будет достаточно большой и в увлажненном состоянии, возвышенная часть, состоящая из вспушенной целлюлозной пульпы, должна содержать так много адсорбирующего материала, что она будет в целом слишком высокой, твердой и неудобной для ношения в сухом состоянии.

Также известно выполнение изделия с возвышенной частью, обращенной к пользователю, путем размещения придающего форму элемента на верхней поверхности адсорбирующей центральной части. Недостатком является то, что этот элемент препятствует перемещению жидкости вниз, в адсорбирующую и удерживающую жидкость центральную часть, а также то, что может произойти утечка, поскольку придающий форму элемент не обладает достаточной способностью к пропусканию или способностью к временному удерживанию. Было предложено использовать, например, вспененный материал в возвышенной части. Тем не менее, оказалось, что трудно получить вспененную структуру, которая имеет поры, достаточно открытые для обеспечения возможности хорошего прохода жидкости в данную структуру, и в то же время представляет собой материал, который должен обладать такой большой способностью к удерживанию, чтобы жидкость не выдавливалась наружу в случае приложения нагрузки, источником которой является пользователь, например, когда он садится.

Другой пример возвышенной части описан в патенте Швеции 507798. Такая возвышенная часть имеет прогнозируемую форму как перед использованием, так и в процессе использования, а также сохраняет свою форму независимо от движений пользователя и от смачивания, которому она подвергается. Возвышенная часть имеет анатомическую конструкцию, что означает, что она является довольно узкой, что позволяет ей при использовании немного выступать вверх между половыми губами, не вызывая ощущения дискомфорта у пользователя.

Несмотря на то что такая возвышенная часть хорошо выполняет свои функции, установлено, что при подвергании этой части воздействию больших количеств выделяемой организмом текучей среды в течение сравнительно короткого периода времени существует риск того, что некоторая часть жидкости будет протекать по наружной стороне возвышенной части и вытечет наружу за боковые края адсорбирующего изделия. Такая утечка может произойти, например, в том случае, когда пользователь гигиенической прокладки будет сидеть или лежать в течение сравнительно длительного периода времени и затем неожиданно встанет. Это происходит потому, что, когда пользователь сидит или лежит, сравнительно большое количество менструальной жидкости скапливается во влагалище пользователя. В случае внезапного изменения положения тела все количество скопившейся жидкости может вылиться сразу. При этом узкая возвышенная часть типа описанной в патенте Швеции 507798 не обладает поверхностью, достаточно большой для того, чтобы обеспечить возможность приема и адсорбции всего количества жидкости за один раз, и по этой причине такие внезапные потоки жидкости часто приводят к утечкам.

В ЕР 0335252 и ЕР 0335253 было предложено выполнять адсорбирующее изделие с деформируемым элементом. Сдавливающие силы, действующие в поперечном направлении между бедрами пользователя, воздействуют на деформируемый элемент. Назначение деформируемого элемента состоит в том, чтобы во время использования обеспечить выпячивание части изделия в направлении тела пользователя. Однако невозможно полностью отрегулировать или предсказать форму, которую изделие примет для каждого отдельного пользователя. Кроме того, невозможно гарантировать наличие контакта между телом пользователя и поверхностью изделия, поскольку степень выпячивания полностью определяется тем, насколько сильно изделие сдавлено в поперечном направлении.

В патенте США 4804380 описано адсорбирующее изделие, которое имеет постоянную трехмерную форму. Изделие имеет одну концевую часть с плоской или вогнутой формой и одну концевую часть, выполненную с возвышенной частью. Плоская или вогнутая концевая часть предназначена для размещения ее перед лобковым бугорком пользователя, а концевая часть, имеющая выступающую вверх часть, предназначена для размещения против ягодиц пользователя. Трехмерную форму изделия создают путем сгибания довольно жесткого адсорбирующего корпуса. Чтобы обеспечить постоянство возвышенной части, заднюю сторону изделия в той концевой части, которая должна иметь возвышенную часть, выполняют с клеевой поверхностью. После образования возвышенной части она будет сохранять свою форму с помощью клея.

На рынке имеются адсорбирующие изделия, которые имеют постоянную трехмерную форму в виде лодки и у которых наружная оболочка состоит из отформованного вспененного полимера.

Существенным недостатком трехмерных (объемных) изделий с постоянной формой является то, что жесткие трехмерные изделия трудно упаковывать. Для транспортировки и продажи подобных изделий требуется пространство значительных размеров, и для пользователя может оказаться неудобным носить повсюду гигиеническую прокладку или прокладку при недержании, которые невозможно сложить и которые, следовательно, невозможно спрятать в руке или которые (в наихудшем случае) даже не помещаются в дамскую сумочку.

В ЕР 155515 описано, каким образом адсорбирующему изделию, такому как гигиеническая прокладка, придают чашеобразную форму с помощью резинки, прикрепленной в предварительно растянутом состоянии к продольным боковым краям изделия. Использование резинки усложняет изготовление, и существует опасность утраты заданного упругого эффекта при упаковывании изделия или в том случае, если изделие хранится в сложенном упакованном состоянии.

Ранее было известно создание плоских адсорбирующих изделий, которые принимают трехмерную, по существу чашеобразную форму при применении. Пример такого изделия описан в патенте США 4655759. В данном патенте раскрыта удлиненная гигиеническая прокладка, которая состоит из слоя адсорбирующего материала, гибкого непроницаемого для жидкости наружного слоя и проницаемого для жидкости внутреннего слоя. Гигиеническая прокладка выполнена с парой каналов, образованных штамповкой, при этом каналы расположены с обеих сторон от продольной центральной оси и продолжаются по криволинейной траектории над слоем адсорбирующего материала. Два канала вместе образуют конфигурацию в виде песочных часов, расположенную центрально относительно прокладки. Перед использованием гигиенические прокладки являются по существу плоскими, но при их размещении на теле пользователя они сгибаются в чашеобразную форму, то есть в форму с образующими преграду для жидкости вертикальными границами снаружи каналов. Одним недостатком этой чашеобразной конструкции является то, что эти границы приводят к удерживанию центральной части гигиенической прокладки на некотором расстоянии от гениталий пользователя, и жидкость, выделившаяся из пользователя, не направляется непосредственно в адсорбирующее изделие, а может стекать по поверхности, и в этом случае очевиден риск того, что жидкость может найти нежелательный канал для прохода в виде небольшой складки или т.п. и вытечь из изделия наружу в поперечном или продольном направлении. Недостатком каналов, образованных в адсорбирующем теле штамповкой, также является то, что прерывается распределение жидкости в адсорбирующем слое, и то, что адсорбирующий материал, находящийся снаружи каналов, не используется, что увеличивает риск локального перенасыщения и обусловленной этим утечки из использованных частей адсорбирующего слоя.

Известные гигиенические прокладки и различные проблемы, связанные с ними, в основном рассмотрены выше. Однако сказанное выше также применимо к прокладкам, используемым при недержании. Для подгузников для детей и взрослых также существует та же проблема, связанная с прилегаемостью в промежностной части и впитыванием жидкости в адсорбирующий корпус.

Как сказано выше, в течение многих лет предпринимались значительные усилия, чтобы попытаться решить все проблемы, связанные с адсорбирующими изделиями, такими как гигиенические прокладки. Несмотря на то что были созданы существенные усовершенствования, все известные решения имеют ряд недостатков.

Существо изобретения

Настоящее изобретение обеспечивает усовершенствованное адсорбирующее изделие указанного во введении типа. Изделие по изобретению отличается главным образом тем, что придающий жесткость элемент находится в плоском состоянии перед использованием изделия, причем придающий жесткость элемент выполнен с по меньшей мере одним первым вырезом, который расположен так, чтобы обеспечить возможность сдавливания придающего жесткость элемента в поперечном направлении в переходной зоне между передней частью и промежностной частью, при этом форма придающего жесткость элемента и форма первого выреза таковы, что придающий жесткость элемент после его сдавливания и размещения на пользователе будет иметь в указанной переходной зоне ширину, адаптированную к расстоянию между сухожилиями мышц пользователя с обеих сторон промежности пользователя и составляющую около 15-35 мм, а придающий жесткость элемент расположен так, что его боковые края в передней части изделия при указанном сдавленном состоянии придающего жесткость элемента в процессе использования расходятся от промежностной части по меньшей мере частично по передней части и образуют острый угол с линией, проходящей в продольном направлении изделия, при этом в плоском состоянии перед использованием придающий жесткость элемент в переходной зоне между передней частью и промежностной частью имеет ширину, которая превышает 45 мм, а придающий жесткость элемент является адсорбирующим.

Абсорбирующее изделие по изобретению имеет ряд преимуществ. Оно является плоским перед использованием, и поэтому отсутствуют проблемы, связанные с упаковыванием, хранением и транспортировкой указанного изделия. Абсорбирующее изделие по изобретению автоматически принимает трехмерную чашеобразную форму в зоне в передней части рядом с промежностной частью, когда переходную зону изделия между передней частью и промежностной частью сдавливают в поперечном направлении в месте ослабления, созданном за счет выреза, и закрепляют между указанными сухожилиями мышц. Известно, что расстояние между указанными сухожилиями мышц очень похоже у всех людей. Естественно, полнота человека влияет на расстояние между бедрами, но ширина между группами мышц является одинаковой, и именно эти группы мышц могут вызвать такое ощущение, что изделие натирает кожу. Жировая ткань расположена с наружной стороны мышц, но она не усиливает ощущения дискомфорта. Расстояние между указанными сухожилиями мышц является одним и тем же независимо от того, является ли пользователь стройным, имеет нормальный вес или избыточный вес. Было установлено, что то обстоятельство, испытывает ли пользователь ощущение дискомфорта в виде давления или натирания внутренних сторон бедер, определяется тем, имеет ли адсорбирующее изделие во время использования ширину, которая в критической зоне существенно превышает расстояние между сухожилиями мышц в области промежности. Установлено, что это расстояние составляет приблизительно 25-45 мм. Установлено также, что изделие с шириной, превышающей 40 мм в критической зоне во время использования, вызывает ощущение дискомфорта при ношении у большинства пользователей. С другой стороны, ощущение, возникающее, когда адсорбирующее изделие придавливает вниз или вбок жировую ткань, которая может присутствовать в промежности пользователя, редко воспринимается как неприятное.

Как ни странно, было установлено, что это расстояние между указанными сухожилиями мышц не изменяется в течение жизни человека. Следовательно, маленькие дети имеют соответствующее критическое расстояние, которое согласно настоящему изобретению можно использовать для изготовления предназначенных для маленьких детей подгузников с улучшенной прилегаемостью. Естественно, то же применимо и к гигиеническим изделиям для взрослых. Следует заметить, что указанное критическое расстояние между сухожилиями мышц также применимо к мужчинам, которые имеют такое же расстояние между указанными сухожилиями мышц.

Изделие, выполненное в соответствии с изобретением, адаптировано к анатомии пользователя. Особая геометрия вокруг переходной зоны между промежностной частью и передней частью приводит к сдавливанию изделия в указанной переходной зоне во время использования и к обеспечению прочной фиксации изделия в области промежности и поэтому предотвращается смещение изделия назад между ногами пользователя. В противном случае это представляет собой часто возникающую проблему в обычных изделиях, поскольку движения ног пользователя часто приводят к смещению изделия назад.

В соответствии с вариантом выполнения изобретение характеризуется тем, что придающий жесткость элемент продолжается в продольном направлении изделия, по меньшей мере, на части передней части, и тем, что первый вырез является симметричным по отношению к продольной осевой линии изделия и продолжается по меньшей мере частично по передней части.

В соответствии с вариантом выполнения изобретение характеризуется тем, что придающий жесткость элемент (6) одновременно представляет собой адсорбирующий элемент, при этом выполнен с возможностью набухания во время адсорбции в сдавленном состоянии в процессе использования при одновременном сохранении в целом его геометрических характеристик в поперечном направлении и в продольном направлении изделия.

В соответствии с вариантом выполнения изобретение характеризуется тем, что в сдавленном состоянии в процессе использования указанная ширина придающего жесткость элемента в переходной зоне между промежностной частью и передней частью составляет около 20-35 мм.

В соответствии с другим вариантом выполнения изобретение характеризуется тем, что в сдавленном состоянии в процессе использования указанная ширина придающего жесткость элемента в переходной зоне между промежностной частью и передней частью составляет около 25-30 мм.

Установлено, что ширина в указанной переходной зоне, составляющая 30-32 мм, хорошо подходит для приблизительно 80% пользователей, и, таким образом, указанная ширина придающего жесткость средства подходит по существу для всех пользователей и не вызывает опасности натирания кожи.

Придающий жесткость элемент соответственно имеет жесткость около 1-15 Н, измеренную в соответствии со стандартом ASTM D 4032-82. Эта методика испытания на круглый изгиб подробно описана в ЕР 336 578.

В соответствии с вариантом выполнения изобретение характеризуется тем, что придающий жесткость элемент состоит из волокнистого мата сухого способа формования с плотностью от 0,15 до 0,75 г/см³ и массой на единицу площади, составляющей около 100-400 г/м².

Волокнистый мат сухого способа формования данного типа описан в патенте США 5730737. Полученный волокнистый мат после формования и прессования является очень жестким. Волокнистый мат можно использовать в том состоянии, как он есть, или можно подвергнуть механическому размягчению до заданной жесткости.

Способ очень точного образования волокнистых полотен, предназначенных для использования в качестве адсорбирующих элементов в адсорбирующих изделиях, описан в заявке Швеции 0101393-7. Волокнистые полотна образуют путем пневмоукладки волокон, разделения потоков воздуха, содержащих волокна, подаваемые к некоторому количеству n различных барабанов для образования матов, где n представляет собой целое число, которое составляет не менее 2. Отдельные слои полотна образуют на отдельных барабанах для образования полотен. Волокнистое полотно образуют из указанных слоев, соединяемых с образованием единого волокнистого полотна за барабанами для образования мата по ходу движения материала, при этом указанное полотно будет отличаться очень высокой точностью изготовления благодаря данному способу изготовления. Скорость изготовления и, следовательно, скорость перемещения полотна могут быть очень высокими, и заданная точность изготовления при соответствующей скорости перемещения полотна достигается за счет выбора достаточно большого числа n барабанов для образования мата. Благодаря данному способу изготовления очень тонкие волокнистые полотна могут изготавливаться с очень высокой точностью.

В соответствии с вариантом выполнения изобретение характеризуется тем, что волокнистому мату сухого способа формования придана заданная жесткость и заданная растяжимость за счет выбранной степени прессования и выбранного рельефа, образуемого прессованием.

В соответствии с вариантом выполнения изделие по изобретению характеризуется тем, что боковые края придающего жесткость элемента, которые в сдавленном состоянии при использовании расходятся по меньшей мере частично от промежностной части по передней части изделия, расположены так, чтобы в указанном состоянии образовать угол между линией, проходящей в продольном направлении изделия, и каждым из указанных боковых краев, составляющий около 35-55°, предпочтительно около 45°. При такой геометрии в переходной зоне и вокруг переходной зоны между промежностной частью и передней частью обеспечивается эффективная фиксация, и при этом пользователь не испытывает никакого дискомфорта, проявляющегося в виде натирания кожи или т.п.

В соответствии с вариантом выполнения изделие по изобретению характеризуется тем, что придающий жесткость элемент также продолжается на некоторое расстояние по задней части изделия, при этом придающий жесткость элемент расположен таким образом, что его боковые края, в сдавленном состоянии изделия в процессе использования, расходятся в направлении от промежностной части, по меньшей мере, частично от промежностной части по задней части изделия. Соответственно промежностная часть имеет длину от 70 до 120 мм. Эта длина соответствует длине плоского участка в области промежности женщины. Следовательно, придающий жесткость элемент согласно последнему варианту выполнения фиксируется как спереди, так и сзади в переходной зоне между промежностной частью и передней частью и соответственно в переходной зоне между промежностной частью и задней частью, в результате чего получают изделие, которое является очень стабильным, хорошо зафиксированным и в то же время обеспечивает комфорт во время использования.

В соответствии с одним вариантом выполнения изделие по изобретению характеризуется тем, что придающий жесткость элемент, если смотреть в продольном направлении изделия, включает в себя первую переднюю часть придающего жесткость элемента, которая в сдавленном состоянии в процессе использования имеет указанную ширину в переходной зоне между передней частью и промежностной частью, и, по меньшей мере, одну дополнительную вторую часть придающего жесткость элемента, которая отделена от первой части элемента в указанной переходной зоне, в результате чего первая и вторая части этого элемента могут смещаться относительно друг друга.

В соответствии с вариантом выполнения изделие характеризуется тем, что вторая часть придающего жесткость элемента также продолжается частично по задней части изделия, при этом боковые края второй части придающего жесткость элемента расположены так, чтобы в сдавленном состоянии изделия в процессе использования, расходиться в направлении от промежностной части, по меньшей мере, частично от промежностной части по задней части изделия.

В соответствии с другим вариантом выполнения изобретение характеризуется тем, что придающий жесткость элемент продолжается по указанной переходной зоне и по меньшей мере частично по передней части, а также по меньшей мере частично по промежностной части, при этом первый вырез состоит из по меньшей мере одного отверстия, которое имеет наибольшую ширину, по меньшей мере, непосредственно перед переходной зоной и является круглым или продолговатым.

В соответствии с вариантом выполнения придающий жесткость элемент 6 в плоском состоянии перед использованием имеет одинаковую ширину вдоль его длины за исключением концевых участков, которые соответственно выполнены закругленными.

В соответствии с вариантом выполнения первый вырез состоит из выреза, открытого в направлении переходной зоны.

В соответствии с другим вариантом выполнения первый вырез полностью расположен в передней части и является по существу ромбовидным.

В соответствии с еще одним вариантом выполнения изобретение характеризуется тем, что образующий валик элемент, изготовленный из упругого материала, расположен под придающим жесткость элементом и продолжается по меньшей мере по части промежностной части, при этом указанный образующий горбик элемент расположен так, чтобы обеспечить образование возвышенной части на той стороне, которая должна прилегать к пользователю, при этом возвышенная часть расположена так, что она будет находиться непосредственно перед гениталиями пользователя после размещения изделия на нем.

В соответствии с вариантом выполнения изделие по изобретению характеризуется тем, что придающий жесткость элемент служит в качестве адсорбирующего средства и имеет очень большую способность к распределению жидкости для обеспечения распределения текучей среды, поступившей в сравнительно узкой промежностной зоне, ограниченной анатомией пользователя в зоне непосредственно перед гениталиями пользователя, по адсорбирующим частям всего изделия, и тем, что придающий жесткость элемент выполнен с большой способностью к набуханию в глубину и обусловленной этим большой адсорбционной способностью.

В соответствии с предпочтительным вариантом выполнения изобретение характеризуется тем, что изделие выполнено таким образом, что за счет жесткости, выбранной для придающего жесткость элемента, и за счет геометрии и размеров, выбранных для первого выреза, а также ширины, выбранной для придающего жесткость элемента в переходной зоне и вокруг переходной зоны между промежностной частью и передней частью, при размещении изделия в заданном положении при надевании его с размещением переходной зоны между передней частью и промежностной частью между указанными сухожилиями мышц, обеспечивается фиксация изделия между ними и, таким образом, преобразование формы изделия из плоской формы в трехмерную форму, с передней частью, изогнутой вверх относительно промежностной части и образующей чашеобразную форму по меньшей мере в зоне рядом с промежностной частью.

Дополнительные варианты выполнения изделия по изобретению будут понятны из прилагаемой формулы изобретения.

Описание чертежей

Изобретение описывается ниже более подробно со ссылкой на иллюстративные варианты выполнения, показанные на сопровождающих чертежах, на которых:

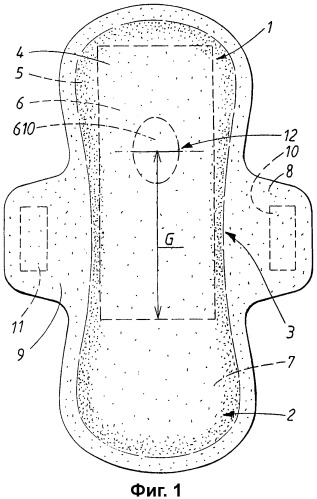

фиг.1 - вид сверху адсорбирующего изделия согласно первому варианту выполнения;

фиг.2 - изделие по фиг.1 в сдавленном состоянии в процессе использования;

фиг.3 - вид в сечении по III-III на фиг.2 изделия в изогнутом состоянии в процессе использования;

фиг.4 - вид сверху изделия согласно второму варианту выполнения;

фиг.5 - изделие по фиг.4 в сдавленном состоянии в процессе использования;

фиг.6 - вид в сечении по VI-VI на фиг.5;

фиг.7 - вид сверху третьего варианта выполнения изделия по изобретению;

фиг.8 - вид сверху четвертого варианта выполнения изделия по изобретению, если смотреть в направлении поверхности изделия, принимающей текучую среду;

фиг.9 - вид сверху пятого варианта выполнения изделия по изобретению, если смотреть в направлении поверхности изделия, принимающей текучую среду;

фиг.10 - вид сверху изделия по фиг.9 с противоположной стороны;

фиг.11 - вид в сечении по XI-XI на фиг.9, но в изогнутом состоянии в процессе использования;

фиг.12 - вид в перспективе и в состоянии в процессе использования изделия согласно пятому варианту выполнения, а также варианту, показанному на фиг.9-11;

фиг.13-16 - схематичные виды сверху четырех дополнительных вариантов выполнения изделия по изобретению, и

фиг.17 - вид сверху адсорбирующего изделия по изобретению, выполненного в виде подгузника.

Варианты выполнения изобретения

На фиг.1-3 показано изделие по изобретению в виде гигиенической прокладки или прокладки при недержании. Изделие является удлиненным, с продольным направлением и поперечным направлением. Изделие имеет переднюю часть 1, заднюю часть 2 и промежностную часть 3, расположенную между указанными частями. Изделие, показанное на фиг.1-3, содержит проницаемый для жидкости внутренний слой 4, который должен быть обращен к пользователю во время использования изделия. Внутренний слой, который входит в контакт непосредственно с кожей пользователя, соответствующим образом изготовлен из мягкого, подобного текстилю материала. Примерами пригодных проницаемых для жидкости материалов являются различные виды материалов, которые известны как нетканые материалы. Другими примерами пригодных материалов являются перфорированные пластиковые пленки. Сетчатые и трикотажные или тканые текстильные материалы, а также комбинации и ламинаты из указанных материалов также могут быть использованы в качестве внутреннего слоя. Примерами внутренних слоев для гигиенических прокладок являются ламинаты различных нетканых материалов, а также ламинаты нетканых материалов и перфорированных пластиковых пленок. Проницаемый для жидкости слой также может быть объединен в одно целое с расположенными под ним, отводящими или адсорбирующими слоями; например, пенопласт с открытыми порами и с градиентом плотности в направлении толщины может служить в качестве поверхностного слоя и в качестве отводящего слоя и/или адсорбирующего слоя.

Абсорбирующее изделие также имеет непроницаемый для жидкости наружный слой 5. Этот слой обычно состоит из тонкого слоя пластика, изготовленного, например, из полиэтилена. Также существует возможность использования проницаемого для жидкости материала, обработанного водоотталкивающим средством для придания ему непроницаемости по отношению к жидкостям. В частности, если адсорбирующее изделие является довольно большим, может оказаться целесообразным иметь наружный слой, который является непроницаемым для жидкости, но проницаемым для пара. Такие слои могут состоять из обработанного водоотталкивающим средством нетканого материала или из пористых пластиковых пленок.

Абсорбирующее изделие содержит адсорбирующий элемент 6 прямоугольной формы и проницаемый для жидкости изолирующий слой 7, который имеет форму, подобную форме замочной скважины, и имеет большую протяженность как в продольном направлении, так и в поперечном направлении, чем адсорбирующий элемент 6. Краевые части наружного слоя 5 и внутреннего слоя 4 продолжаются за изолирующий слой вокруг него, а наружный слой 5 и внутренний слой 4 соединены друг с другом вдоль этих краевых частей с образованием оболочки вокруг адсорбирующего элемента 6 и изолирующего слоя 7
