Герметизированный коаксиальный кабельный соединитель и связанный с ним способ

Герметизированный коаксиальный кабельный соединитель и связанный с ним способ

Иллюстрации

Показать все

Реферат

Существующий уровень техники

Область изобретения

Настоящее изобретение относится в общем к соединителям для подсоединения кабелей к оконечным устройствам или друг к другу и т.п., а также к способам их установки и использования. Конкретнее, изобретение относится к соединителям для коаксиальных кабелей и связанным с ними способам, в которых соединитель может обеспечивать герметизацию от окружающей среды.

Описание аналогов

Существует много применений, в которых выгодно подсоединять коаксиальный кабель к оконечному устройству, к другому коаксиальному кабелю и тому подобному. Коаксиальные кабельные F-соединители, например, часто используются для завершения коаксиальных кабелей, таких как ответвительный кабель в кабельной телевизионной системе. Такие коаксиальные кабели обычно включают в себя центральный или внутренний проводник, окруженный диэлектриком или сердечником, в свою очередь окруженным внешним проводником или оплеткой, которая в свою очередь окружена внешним изолятором, именуемым кожухом. F-соединитель закрепляется поверх подготовленного конца коаксиального кабеля с кожухом, позволяя концу коаксиального кабеля соединяться с помощью резьбы с блоком оконечного устройства, имеющим резьбу.

Проблема в проектировании существующих коаксиальных кабелей, в частности, в применениях вне помещения, включает в себя нежелательное проникновение влажности в соединитель и внутрь кабеля. Это может ухудшить качество работы, например, вызывая коррозию, воздействующую на электрические характеристики в кабеле, увеличивающую контактное сопротивление, снижающую интенсивность сигнала, вызывающую избыточную РЧ (радиочастотную (RF)) утечку из соединителя и т.д. Специалисты прилагают различные усилия для формирования уплотнения между соединителем и кожухом коаксиального кабеля для устранения такого проникновения влаги. В индустрии кабельного телевидения известны соединители, в которые включаются специальные уплотняющие составы и/или уплотнители в виде кольцевых уплотнителей для формирования герметичных уплотнителей.

Известны охватывающие соединители (F-соединители) гофрированного типа, например, в которых гофрированная манжета включается как часть тела соединителя. Специальный радиальный гофрирующий инструмент, обычно имеющий зажимные приспособления, которые формируют шестиугольник, используется для радиального гофрирования гофрированной манжеты вокруг внешнего кожуха коаксиального кабеля для закрепления такого охватывающего соединителя гофрированного типа поверх подготовленного конца коаксиального кабеля. Примеры таких гофрированных соединителей описаны в патенте США № 4400050 на имя Hayward, права на который принадлежат Gilbert Engineering Co., Inc; и в патенте США № 4990106 на имя Szegda. Патент США № 4755152 на имя Elliot et al. описывает гофрированный соединитель, включающий в себя гель или другой подвижный уплотнительный материал в полости соединителя для формирования герметизации между кожухом коаксиального кабеля и внутренностью охватывающего соединителя.

Известна еще одна форма охватывающего соединителя, в которой кольцевая уплотнительная манжета используется для закрепления охватывающего соединителя поверх подготовленного конца кабеля. Вместо того чтобы гофрировать гофрированную манжету по радиусу к кожуху коаксиального кабеля, эти охватывающие соединители используют пластмассовую кольцевую уплотнительную манжету, которая с самого начала прикреплена к охватывающему соединителю, но которая отсоединяется от него прежде, чем устанавливается охватывающий соединитель. Уплотнительная манжета включает в себя внутреннее сквозное отверстие с возможностью обеспечения пропускания конца коаксиального кабеля через такую уплотнительную манжету перед установкой охватывающего соединителя. Сам охватывающий соединитель затем вводится поверх подготовленного конца коаксиального кабеля. Далее уплотнительная манжета вжимается в осевом направлении вдоль продольной оси соединителя в тело соединителя, одновременно уплотняя кожух коаксиального кабеля между уплотнительной манжетой и трубчатой опорой соединителя. Пример такого охватывающего соединителя с уплотнительной манжетой показан в патенте США № 4834675 на имя Samchisen, в котором раскрывается охватывающий соединитель с уплотнительной манжетой, известный в промышленности как «SNAP-N-SEAL», коммерчески доступный от LRC (Thomas & Betts). Несколько коммерческих изготовителей инструментов предоставляют уплотнительные инструменты для осевого сжатия уплотнительной манжеты в таких соединителях. Подразделение CablePrep компании Ben Hughes Communication Products Company из Честера, Коннектикут, например, продает такой ручной уплотнительный инструмент под коммерческим названием «TERMINX».

Вышеупомянутый уплотнительный соединитель «SNAP-N-SEAL» требует значительных манипуляций установщиком. Установщик должен отсоединить уплотнительную манжету от соединителя, продвинуть уплотнительную манжету поверх конца коаксиального кабеля, а затем установить соединитель и окончательно обжать уплотнительную манжету в соединителе. В процессе сборки уплотнительная манжета может легко потеряться, потому что она обычно маленького размера и должна отделяться от установочной шейки. Дополнительно, такие соединители «SNAP-N-SEAL» являются обычно более дорогими, чем обычные гофрированные соединители.

Еще один радиальный уплотнительный охватывающий соединитель раскрыт в патенте США № 5470257 на имя Szegda. Трубчатый запирающий элемент выступает в осевом направлении в открытый задний конец внешнего хомута или манжеты. Этот трубчатый запирающий элемент может смещаться в осевом направлении во внешнем хомуте между открытым положением, обеспечивающим вставление трубчатой опоры в подготовленный конец коаксиального кабеля, и зажатым положением, фиксирующим конец кабеля в охватывающем соединителе. Уплотнительное кольцо устанавливается на заднем конце трубчатого запирающего элемента для герметизации соединения между трубчатым запирающим элементом и внешним хомутом, поскольку трубчатый запирающий элемент сжимается в осевом направлении. Такие соединители продавались ранее РСС Industries под названием «СМР». Уплотнительное кольцо, предусмотренное для трубчатого запирающего элемента, открыто и не защищается перед сжатием охватывающего соединителя в осевом направлении.

В области применения коаксиальных кабелей общеизвестно, что хомуты или манжеты в соединителе коаксиального кабеля могут сжиматься внутрь к внешней поверхности коаксиального кабеля для скрепления с ним соединителя коаксиального кабеля. Например, в патенте США № 4575274 на имя Hayward, права на который принадлежат Gilbert Engineering Company Inc., раскрывается узел соединителя для системы передачи сигнала, в котором часть корпуса находится в резьбовом соединении с гаечной частью. Гаечная часть включает в себя внутреннее сквозное отверстие, в котором располагается ободок, причем этот ободок имеет внутреннее сквозное отверстие, через которое пропускается наружный проводник коаксиального кабеля. Когда гаечная часть навинчивается на часть корпуса, ободок заклинивается внутрь для стягивания внутреннего диаметра ободка, таким образом сжимая ободок вокруг внешней поверхности кабеля. В некоторых случаях соединитель, показанный в патенте США № 4575274 на имя Hayward, не может устанавливаться быстро, как простым зажимом или инструментом для сжатия. Вместо этого сопряженные резьбы такого соединителя обычно должны быть затянуты, например, с помощью пары гаечных ключей.

Известные соединители коаксиальных кабелей обычно требуют некоторое число компонентов для прикрепления кабеля к оконечному устройству, стыку и т.п., и пытаются сделать это так, чтобы получить пригодное уплотнение от окружающей среды. Необходимость в этих различных компонентах приводит к добавлению относительной стоимости самих этих компонентов, а также стоимости, связанной с поддержанием запасов частей, временем сборки и работами по сборке, временем установки и работами по установке и т.п.

Цели изобретения

Соответственно, целью этого изобретения является обеспечение соединителей и относящихся к ним способов, в которых предоставляется пригодное уплотнение от окружающей среды для ограничения или предотвращения проникновения влаги во внутреннюю часть.

Другой целью изобретения является обеспечение соединителей и способов, которые могут быть выполнены и использованы в экономически выгодных условиях.

Дополнительные цели и преимущества изобретения будут изложены в нижеследующем описании, а частично будут ясны из описания или могут быть изучены применением изобретения. Цели и преимущества изобретения могут быть реализованы и получены посредством инструментов и комбинаций, указанных в приложенной формуле изобретения.

Сущность изобретения

Для достижения вышеупомянутых целей и в соответствии с назначением изобретения, как реализовано и прямо описано в этом документе, соединитель предназначен для соединения конца коаксиального кабеля с выводом в соответствии с первым аспектом изобретения. Первый аспект изобретения может быть пригоден для использования, например, с коаксиальным кабелем, содержащим внутренний проводник, диэлектрик, окружающий внутренний проводник, внешний проводник, окружающий диэлектрик, и кожух, окружающий внешний проводник.

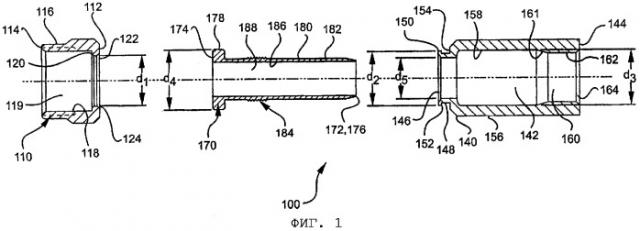

Соединитель содержит муфту, содержащую, по существу, цилиндрическую часть, имеющую принимающий порт для соединения с выводом коаксиального кабеля. Муфта далее содержит кольцевой хомут, выступающий радиально внутрь от практически цилиндрической части для обеспечения отверстия хомута, имеющего диаметр отверстия. Соединитель далее содержит корпусной элемент, содержащий дистальный конец корпуса, проксимальный конец корпуса, проксимальную часть корпуса, предназначенную для приема в отверстие хомута, и дистальную часть корпуса. Проксимальная часть корпуса содержит выступ на проксимальном конце корпуса, причем выступ имеет внешний диаметр выступа больше, чем диаметр отверстия. Корпусной элемент является достаточно упругим для гибкого введения выступа через отверстие хомута. Дистальная часть корпуса проходит в осевом направлении от дистального конца муфты и проксимальной части корпуса. Дистальная часть корпуса содержит часть внутренней поверхности. Соединитель далее содержит опору, содержащую дистальный конец опоры и проксимальный конец опоры, причем дистальный конец опоры имеет размер для введения между диэлектриком и внешним проводником. Опора далее содержит радиально выступающий фланец опоры, передвигаемый в принимающем порту, и тело опоры. Тело опоры проходит от фланца опоры и формирует канал опоры с диаметром, достаточным для приема внутреннего проводника и диэлектрика. Тело опоры является достаточным по длине для прохождения от выступа до части внутренней поверхности. Опора может передвигаться между положением введения кабеля и положением установленного кабеля. В положении введения кабеля фланец опоры разнесен от выступа, а дистальный конец опоры разнесен достаточно в осевом направлении в сторону от части внутренней поверхности для введения коаксиального кабеля в корпусной элемент. В положении установленного кабеля тело опоры принимается в корпусном элементе для формирования кольцевой камеры между стержнем опоры и частью внутренней поверхности. Кольцевая камера является достаточно узкой в этом положении установленного кабеля для сжатия внешнего проводника и кожуха телом опоры и частью внутренней поверхности для установления дистального уплотнения. Сжимая муфту для оконечного устройства, уплотняется край между фланцем опоры и кольцевым хомутом для установления дистального уплотнения.

Предпочтительно, чтобы муфта и опора содержали каждая, а более предпочтительно состояли из металлического проводящего материала. Латунь является подходящим металлическим проводящим материалом для муфты и опоры, хотя муфта и опора могут быть из одного и того же или из разного материала. Корпусной элемент предпочтительно содержит, а более предпочтительно состоит из пластмассы.

Муфта и оконечное устройство предпочтительно содержат каждая соответствующую резьбу, которая после стягивания сжимает выступ между фланцем опоры и кольцевым хомутом для установления проксимального уплотнения. Муфта является предпочтительно гайкой.

Корпусной элемент предпочтительно содержит кольцевой уступ, полностью соединяющий проксимальную часть корпуса и дистальную часть корпуса с хомутом, расположенным между выступом и кольцевым уступом. В этом варианте реализации выступ и кольцевой уступ предпочтительно разнесены друг от друга на расстояние достаточное, чтобы разрешить ограниченное передвижение хомута в осевом направлении перед тем, как муфта соединяется с выводом. Ограниченное передвижение в осевом направлении позволяет избежать существенного соединения хомута с выступом и разрешает передвижение со свободным вращением муфты по отношению как к опоре, так и к корпусному элементу, пока муфта не стягивается на выводе.

В другом предпочтительном варианте этого первого аспекта изобретения выступ имеет переднюю фаску. Согласно одному предпочтительному варианту выступ содержит эластичный деформируемый материал для эластичной деформации, когда выступ зажимается между фланцем опоры и кольцевым хомутом. Согласно другому предпочтительному варианту выступ содержит пластически деформируемый материал для пластической деформации, когда выступ зажимается между фланцем опоры и кольцевым хомутом. Также возможны размещения, в которых материал выступа частично пластически деформируется и/или частично эластично деформируется.

Предпочтительно, чтобы проксимальная часть корпуса и дистальная часть корпуса являлись каждая цилиндрической. Также предпочтительно, чтобы часть внутренней поверхности содержала коническую область, сужающуюся радиально внутрь по направлению от проксимального конца корпуса к дистальному концу корпуса. Тело опоры является предпочтительно достаточным по длине для прохождения от выступа или от проксимального конца корпуса в коническую область.

Тело опоры согласно этому первому аспекту изобретения может содержать внешнюю поверхность, содержащую по меньшей мере один зубец и предпочтительно множество зубцов. Эти зубцы, например, могут быть использованы для захвата или зацепления внешнего проводника и защитного внешнего кожуха коаксиального кабеля. Предпочтительно, чтобы опора была концентричной с муфтой и корпусным элементом.

Согласно другому предпочтительному варианту этого первого аспекта изобретения корпусной элемент дополнительно содержит кольцевой уступ, полностью соединяющий проксимальную часть корпуса и дистальную часть корпуса. Опора имеет внешнюю поверхность, содержащую по меньшей мере один зубец, примыкающий к дистальному концу уступа, когда опора находится в положении установленного кабеля. Также предпочтительно, чтобы фланец опоры примыкал к проксимальному концу корпусного элемента, когда опора находится в положении установленного кабеля.

Соединитель согласно первому аспекту изобретения может быть свободен от каких-либо уплотнительных колец или герметизирующих составов, например гелей, для уплотняющего соединения между муфтой, корпусным элементом и опорой, хотя, если желательно, могут быть использованы и уплотнительные кольца и/или герметизирующие составы.

Согласно второму аспекту изобретения соединитель предназначен для установления проксимального и дистального уплотнений с выводом и коаксиальным кабелем соответственно. Соединитель особенно полезен с коаксиальным кабелем, содержащим внутренний проводник, диэлектрик, окружающий внутренний проводник, внешний проводник, окружающий диэлектрик, и кожух, окружающий внешний проводник. Согласно этому второму аспекту изобретения соединитель содержит муфту, содержащую внешнюю часть, обеспечивающую принимающий порт для соединения с выводом. Муфта дополнительно содержит кольцевой хомут, проходящий внутрь в радиальном направлении от внешней части для обеспечения отверстия хомута, имеющего диаметр отверстия. Соединитель далее содержит корпусной элемент, содержащий часть внутренней поверхности. Соединитель далее содержит опору, имеющую дистальный конец опоры и проксимальный конец опоры, причем дистальный конец опоры имеет размер для введения между диэлектриком и внешним проводником. Опора дополнительно содержит радиально расположенный фланец опоры и тело опоры, проходящее от фланца опоры. Тело опоры формирует канал опоры с диаметром, достаточным для приема внутреннего проводника и диэлектрика. Тело опоры является достаточным по длине для прохождения от кольцевого хомута до части внутренней поверхности.

Согласно указанному второму аспекту изобретения опора может передвигаться между положением введения кабеля и положением установленного кабеля. В положении введения кабеля дистальный конец опоры достаточно разнесен от части внутренней поверхности для введения коаксиального кабеля в корпусной элемент. В положении установленного кабеля тело опоры вводится в корпусной элемент для формирования кольцевой камеры между стержнем опоры и частью внутренней поверхности. Кольцевая камера является достаточно узкой для сжатия внешнего проводника и кожуха телом опоры и частью внутренней поверхности для установления дистального уплотнения.

Предпочтительно для этого второго аспекта изобретения, чтобы муфта и опора содержали каждая, а более предпочтительно состояли из металлического проводящего материала. Латунь или анодированная латунь являются подходящим металлическим проводящим материалом для муфты и опоры, хотя муфта и опора могут быть из одного и того же или разного материала. Корпусной элемент предпочтительно содержит, а более предпочтительно состоит из пластмассового материала.

Корпусной элемент предпочтительно содержит проксимальную часть корпуса, дистальную часть корпуса и кольцевой уступ, полностью соединяющий проксимальную часть корпуса и дистальную часть корпуса. В этом варианте выполнения проксимальная часть корпуса и дистальная часть корпуса являются каждая предпочтительно цилиндрической.

В другом предпочтительном варианте указанного второго аспекта изобретения корпусная часть дополнительно содержит проксимальный конец корпуса и дистальный конец корпуса, причем проксимальный конец корпуса находится ближе к муфте, чем дистальный конец корпуса. Часть внутренней поверхности содержит коническую область, сужающуюся радиально внутрь по направлению от проксимального конца корпуса к дистальному концу корпуса. Тело опоры является предпочтительно достаточным по длине для прохождения от края или от проксимального конца корпуса в коническую область.

Тело опоры указанного второго аспекта изобретения может содержать по меньшей мере один зубец и предпочтительно множество зубцов. Предпочтительно, чтобы опора была концентричной с муфтой и корпусным элементом.

Согласно другому предпочтительному варианту указанного второго аспекта изобретения корпусной элемент дополнительно содержит кольцевой уступ, полностью соединяющий проксимальную часть корпуса и дистальную часть корпуса. Выступ имеет внешнюю поверхность, содержащую по меньшей мере один зубец, примыкающий к дистальному концу уступа, когда опора находится в положении установленного кабеля. Также предпочтительно, чтобы фланец опоры примыкал к проксимальному концу корпусного элемента, когда опора находится в положении установленного кабеля.

Соединитель согласно указанного второго аспекта изобретения опционально может быть свободен от каких-либо уплотнительных колец или герметизирующих составов, например гелей, для уплотняющего соединения между муфтой, корпусным элементом и опорой.

В соответствии с третьим аспектом изобретения соединитель предназначен для соединения конца коаксиального кабеля с выводом для создания проксимального уплотнения между соединителем и выводом. Соединитель согласно этому третьему аспекту изобретения особенно полезен с коаксиальным кабелем, содержащим внутренний проводник, диэлектрик, окружающий внутренний проводник, внешний проводник, окружающий диэлектрик, и кожух, окружающий внешний проводник. Соединитель согласно этому третьему аспекту содержит муфту, содержащую по существу цилиндрическую часть, имеющую принимающий порт для соединения с выводом, и кольцевой хомут, проходящий внутрь в радиальном направлении от практически цилиндрической части для обеспечения отверстия хомута, имеющего диаметр отверстия. Соединитель дополнительно содержит корпусной элемент и опору. Корпусной элемент содержит дистальный конец корпуса, проксимальный конец корпуса, проксимальную часть корпуса, которая может приниматься в отверстии хомута и содержит выступ на проксимальном конце корпуса, причем выступ имеет внешний диаметр выступа больше, чем диаметр отверстия. Корпусной элемент является достаточно упругим для гибкого введения выступа через отверстие хомута. Дистальная часть корпуса проходит от проксимальной части корпуса. Опора содержит дистальный конец опоры, имеющий размер для введения между диэлектриком и внешним проводником, проксимальный конец опоры, радиально выступающий фланец опоры, передвигаемый в принимающем порту, и тело опоры. Тело опоры проходит от фланца опоры. Тело опоры формирует канал опоры с диаметром, достаточным для приема внутреннего проводника и диэлектрика. Опора может передвигаться между положением введения кабеля и положением установленного кабеля. В положении введения кабеля фланец опоры разнесен от выступа, а коаксиальный кабель вводится в корпусной элемент. В положении установленного кабеля фланец опоры примыкает к выступу.

Предпочтительно, чтобы муфта и опора содержали каждая, а более предпочтительно состояли из металлического проводящего материала. Латунь является подходящим металлическим проводящим материалом для муфты и опоры, хотя муфта и опора могут быть из одного и того же или разного материала. Корпусной элемент предпочтительно содержит, а более предпочтительно состоит из пластмассы.

Муфта предпочтительно соединяется с возможностью вращения с проксимальной частью корпуса для облегчения соединения муфты с выводом. Муфта и вывод предпочтительно содержат каждый соответствующую резьбу, которые, когда соединяются вместе и стягиваются друг с другом, зажимают выступ между фланцем опоры и кольцевым хомутом для установления проксимального уплотнения. Муфта этого варианта является предпочтительно гайкой.

Корпусной элемент предпочтительно содержит кольцевой уступ, полностью соединяющий проксимальную часть корпуса и дистальную часть корпуса друг с другом посредством хомута, расположенного между выступом и кольцевым уступом. В этом варианте выполнения выступ и кольцевой уступ предпочтительно разнесены на достаточное расстояние, чтобы разрешить ограниченное передвижение хомута между ними в осевом направлении перед тем, как муфта стягивается с выводом. Ограниченное передвижения в осевом направлении позволяет избежать существенного соединения с выступом и разрешает передвижение со свободным вращением муфты по отношению как к опоре, так и к корпусному элементу, пока муфта не стягивается на выводе.

В другом предпочтительном варианте этого третьего аспекта изобретения выступ имеет переднюю фаску. Согласно одному предпочтительному варианту выступ содержит эластичный деформируемый материал для эластичной деформации, когда выступ зажимается между фланцем опоры и кольцевым хомутом. Согласно другому предпочтительному варианту выступ содержит пластически деформируемый материал для пластической деформации, когда выступ зажимается между фланцем опоры и кольцевым хомутом. Могут быть также использованы частично деформируемый и/или эластичный материалы.

Предпочтительно, чтобы проксимальная часть корпуса и дистальная часть корпуса являлась каждая цилиндрической.

Тело опоры согласно указанному третьему аспекту изобретения также может иметь по меньшей мере один зубец, как описано выше. Предпочтительно, чтобы опора была концентричной с муфтой и корпусным элементом.

Согласно другому предпочтительному варианту этого третьего аспекта изобретения корпусной элемент дополнительно содержит кольцевой уступ, полностью соединяющий проксимальную часть корпуса и дистальную часть корпуса друг с другом. Выступ имеет внешнюю поверхность, содержащую по меньшей мере один зубец, примыкающий к дистальному концу уступа, когда опора находится в положении установленного кабеля. Также предпочтительно, чтобы фланец опоры примыкал к проксимальному концу корпусного элемента, когда опора находится в положении установленного кабеля.

Соединитель согласно третьему аспекту изобретения также опционально может быть свободен от каких-либо уплотнительных колец или герметизирующих составов для уплотняющего соединения между муфтой, корпусным элементом и опорой.

В соответствии с четвертым аспектом изобретения обеспечивается способ соединения конца коаксиального кабеля с выводом с помощью соединителя и установления проксимального и дистального уплотнений. Коаксиальный кабель содержит внутренний проводник, диэлектрик, окружающий внутренний проводник, внешний проводник, окружающий диэлектрик, и кожух, окружающий внешний проводник. Согласно этому четвертому аспекту способ содержит следующие этапы:

(а) обеспечение муфты, содержащей практически цилиндрическую часть, имеющую принимающий порт для соединения с выводом и кольцевой хомут, проходящий радиально внутрь от практически цилиндрической части для обеспечения отверстия хомута, имеющего диаметр отверстия;

(b) обеспечение корпусного элемента, содержащего дистальный конец корпуса, проксимальный конец корпуса, проксимальную часть корпуса и дистальную часть корпуса, причем проксимальная часть корпуса может приниматься в отверстие хомута и содержит выступ на проксимальном конце корпуса, причем выступ имеет внешний диаметр выступа больше, чем диаметр отверстия, корпусной элемент является достаточно упругим для гибкого введения выступа через отверстие хомута, дистальная часть корпуса проходит от проксимальной части корпуса и содержит часть внутренней поверхности;

(с) введение выступа через отверстие хомута, изгибая выступ внутрь, для расположения проксимальной части корпуса в отверстии хомута;

(d) обеспечение опоры, содержащей дистальный конец опоры, проксимальный конец опоры, радиально выступающий фланец опоры, передвигаемый в принимающем порту, и тело опоры, имеющее канал опоры;

(е) пропускание коаксиального кабеля в корпусный элемент;

(f) передвижение тела опоры через муфту и в корпусный элемент и введение тела опоры между диэлектриком и внешним проводником коаксиального кабеля для приема диэлектрика и внутреннего проводника в канал опоры, и для сжатия внешнего проводника и кожуха в кольцевой камере между телом опоры и частью внутренней поверхности для установления дистального уплотнения; и

(g) соединение муфты с выводом и сжатие выступа между фланцем опоры и кольцевым хомутом для установления проксимального уплотнения.

В указанном четвертом аспекте муфта и вывод предпочтительно содержат каждый соответствующую резьбу, которые соединяются и стягиваются друг с другом для сжимания выступа между фланцем опоры и кольцевым хомутом для установления проксимального уплотнения. Муфта является предпочтительно гайкой.

Часть внутренней поверхности предпочтительно содержит коническую область, сужающуюся радиально внутрь по направлению от проксимального конца корпуса к дистальному концу корпуса. Тело опоры является предпочтительно достаточным по длине для прохождения от выступа или от проксимального конца корпуса в сужающуюся область.

Согласно любому варианту четвертого аспекта осуществления изобретения корпусной элемент дополнительно содержит кольцевой уступ, полностью соединяющий проксимальную часть корпуса и дистальную часть корпуса друг с другом так, что хомут может быть расположен между выступом и кольцевым уступом. Выступ предпочтительно имеет переднюю фаску для облегчения шага (с) введения. Выступ и кольцевой уступ предпочтительно разнесены друг от друга на достаточное расстояние, чтобы разрешить ограниченное в осевом направлении передвижение хомута между выступом и кольцевым уступом перед тем, как муфта соединится с выводом. Ограниченное в осевом направлении передвижение дает возможность избежать существенного соединения хомута с выступом и разрешает передвижение со свободным вращением муфты по отношению как к опоре, так и к корпусному элементу, пока муфта не соединится с выводом.

Тело опоры предпочтительно имеет внешнюю поверхность, содержащую по меньшей мере один зубец и опционально множество зубцов, например, для захвата внешнего проводника и кожуха коаксиального кабеля. В случае, когда корпусной элемент содержит кольцевую муфту, один из зубцов может примыкать к дистальному концу уступа для предотвращения передвижения вперед опоры по отношению к дистальному концу уступа.

Фланец опоры предпочтительно передвигается до тех пор, пока не упирается в проксимальный конец корпусного элемента. Зажатие выступа между фланцем опоры и кольцевым хомутом может содержать эластичную деформацию и/или пластическую деформацию и/или их комбинации.

В соответствии с пятым аспектом изобретения способ предназначен для соединения конца коаксиального кабеля с выводом с помощью соединителя и установления дистального уплотнения. Коаксиальный кабель содержит внутренний проводник, диэлектрик, окружающий внутренний проводник, внешний проводник, окружающий диэлектрик, и кожух, окружающий внешний проводник. Согласно этому пятому аспекту способ содержит:

(а) обеспечение муфты, содержащей внешнюю часть, обеспечивающую принимающий порт для соединения с выводом, и кольцевой хомут, проходящий радиально внутрь от внешней части для обеспечения отверстия хомута, имеющего диаметр отверстия;

(b) обеспечение корпусного элемента, содержащего часть внутренней поверхности;

(с) введение корпусного элемента в кольцевой хомут для соединения муфты и корпусного элемента друг с другом;

(d) обеспечение опоры, содержащей дистальный конец опоры, проксимальный конец опоры, радиально выступающий фланец опоры, передвигаемый в принимающем порту, и тело опоры, выступающее от фланца опоры, причем дистальный конец опоры имеет размер, обеспечивающий введение между диэлектриком и внешним проводником, фланец опоры формирует канал опоры с достаточным диаметром для приема внутреннего проводника и диэлектрика, тело опоры достаточно по длине для прохождения от кольцевого хомута к части внутренней поверхности;

(е) пропускание коаксиального кабеля в корпусной элемент; и

(f) передвижение тела опоры через муфту и в корпусной элемент и введение тела опоры между диэлектриком и внешним проводником коаксиального кабеля для приема диэлектрика и внутреннего проводника в канал опоры, и для сжатия внешнего проводника и кожуха в кольцевой камере между телом опоры и частью внутренней поверхности для установления дистального уплотнения.

В соответствии с указанным пятым аспектом изобретения корпусный элемент предпочтительно дополнительно содержит проксимальный конец корпуса и дистальный конец корпуса, причем проксимальный конец корпуса находится ближе к муфте, чем дистальный конец корпуса. Часть внутренней поверхности предпочтительно содержит коническую область, сужающуюся радиально внутрь по направлению от проксимального конца корпуса к дистальному концу корпуса. Предпочтительно, чтобы тело опоры было достаточным по длине для прохождения от выступа или от проксимального конца корпуса в коническую область.

При пропускании коаксиального кабеля в корпусной элемент фланец опоры предпочтительно поддерживается разнесенным в осевом направлении от кольцевого хомута. Тело опоры предпочтительно имеет внешнюю поверхность, содержащую по меньшей мере один зубец или множество зубцов. Когда тело опоры передвигается на шаге (f), зубец захватывает внешний проводник и кожух коаксиального кабеля. В случае, когда корпусный элемент содержит кольцевую муфту, полностью соединяющую проксимальную и дистальную части корпуса корпусного элемента, зубец примыкает к дистальному концу для предотвращения передвижения вперед опоры по отношению к дистальному концу уступа.

Шаг (f) передвижения может осуществляться до упора фланца опоры к проксимальному концу корпусного элемента.

В соответствии с шестым аспектом изобретения способ предназначен для соединения конца коаксиального кабеля с выводом с помощью соединителя и установления проксимального уплотнения. Коаксиальный кабель содержит внутренний проводник, диэлектрик, окружающий внутренний проводник, внешний проводник, окружающий диэлектрик, и кожух, окружающий внешний проводник. Согласно этому шестому аспекту способ содержит следующие этапы:

(а) обеспечение муфты, содержащей, по существу, цилиндрическую часть, имеющую принимающий порт для соединения с выводом и кольцевой хомут, проходящий радиально внутрь от, по существу, цилиндрической части для обеспечения отверстия хомута, имеющего диаметр отверстия;

(b) обеспечение корпусного элемента, содержащего проксимальный конец корпуса, дистальный конец корпуса, проксимальную часть корпуса, содержащую выступ, имеющий внешний диаметр выступа больше, чем диаметр отверстия, и дистальную часть корпуса, проходящую в осевом направлении от проксимальной части корпуса;

(с) введение выступа через отверстие хомута, изгибая выступ внутрь, для размещения проксимальной части корпуса в отверстии хомута;

(d) обеспечение опоры, содержащей дистальный конец опоры, проксимальный конец опоры, радиально выступающий фланец опоры, передвигаемый в принимающем порту, и тело опоры, имеющее канал опоры;

(е) пропускание коаксиального кабеля в корпусный элемент;

(f) передвижение тела опоры через муфту и в корпусный элемент и введение тела опоры между диэлектриком и внешним проводником коаксиального кабеля для приема диэлектрика и внутреннего проводника в канал опоры, и для сжатия внешнего проводника и кожуха в кольцевой камере между телом опоры и частью внутренней поверхности; и

(g) соединение муфты с выводом и сжатие выступа между фланцем опоры и кольцевым хомутом для установления проксимального уплотнения.

В соответствии с шестым аспектом предпочтительно, чтобы муфта и вывод содержали каждый соответствующую резьбу, и соответствующая резьба стягивается для сжатия выступа между фланцем опоры и кольцевым хомутом для установления проксимального уплотнения. Муфта является предпочтительно гайкой.

В предпочтительном варианте для шестого аспекта корпусный элемент дополнительно содержит кольцевой уступ, полностью соединяющий проксимальную часть корпуса и дистальную часть корпуса друг с другом, а введение (с) содержит помещение хомута между выступом и кольцевым уступом. Выступ может опционально иметь переднюю фаску для облегчения введения выступа через кольцевой хомут. Выступ и кольцевой уступ могут быть разнесены на достаточное расстояние для возможности ограниченного передвижения хомута в осевом направлении между выступом и кольцевым уступом перед тем, как муфта соединится с выводом. Ограниченное передвижение в осевом направлении дает возможность избежать существенного соединения хомута с выступом и позволяет передвижение со свободным вращением муфты по отношению как к опоре, так и к корпусному элементу, пока муфта не соединяется с выводом.

Тело опоры согласно шестому аспекту изобретения предпочтительно имеет внешнюю поверхность, содержащую по меньшей мере один зубец, в котором шаг (f) передвижения содержит захват зубцом внешнего проводника и кожуха коаксиального кабеля. В случае, когда корпусной элемент дополнительно содержит кольцевой уступ, полностью соединяющ
