Повторно закрываемая крышка для контейнера

Повторно закрываемая крышка для контейнера

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к крышке для контейнера с подвижным (т.е. текучим или сыпучим) веществом. Более конкретно, настоящее изобретение относится к крышке для повторного закрывания питьевого контейнера.

Уровень техники

Крышки для контейнеров широко известны в производстве контейнеров для различных напитков. В общем случае крышки для однократно используемых (разовых) контейнеров состоят из трех основных частей: верхней стенки, или поверхности, посадочной части и отверстия. В типичном случае посадочная часть выполняется с возможностью сопряжения с верхней кромкой контейнера для того, чтобы герметично закрепить крышку на контейнере.

Крышки известной конструкции создают ряд проблем, например несвоевременное выливание жидкости через отверстие в связи с отсутствием надежных средств его герметизации. Невозможность эффективной герметизации отверстия может также привести к значительной утечке через отверстие тепла от содержимого контейнера. Чтобы устранить эти и другие проблемы, ряд конструкций крышек предусматривает наличие у крышки подвижной заслонки для закрывания отверстия. Однако большинство существующих подвижных заслонок не обладает структурной целостностью и, как следствие, не обеспечивает надежной герметизации отверстия. Кроме того, многие подвижные заслонки сложны в изготовлении, поскольку имеют сложную конструкцию. Далее, большинство подвижных заслонок причиняют неудобство пользователю, потребляющему содержимое контейнера через отверстие.

В патенте США №4579245 приведен пример крышки контейнера с откидной заслонкой. У крышки имеется выступающий сегмент, который образует канал, адаптированный для ввода в него откидывающейся заслонки. Откидная заслонка представляет собой деталь криволинейной формы, которая должна быть введена в указанный канал. Данная заслонка выполнена с возможностью перемещения между открытым и закрытым положениями. Поскольку движение откидной заслонки контролируется с помощью набора углублений, канавок, язычков и захватов, расположенных на канале и на заслонке, данной заслонкой трудно пользоваться, что снижает эффективность крышки в целом.

Другой пример крышки с подвижной заслонкой, перекрывающей отверстие, описан в патенте США №4790444. В данном случае у крышки имеется отверстие, образованное трубкой, введенной в отверстие контейнера. Заслонка, наружные размеры которой эквивалентны соответствующим размерам крышки, установлена поверх крышки. У заслонки имеется отверстие, которое должно быть совмещено с трубкой, т.е. с отверстием крышки, для того, чтобы сформировать питьевой канал. На заслонке имеется множество гнезд, которые при установке заслонки в нужное положение обеспечивают герметичное закрывание крышки. Заслонка удерживается на крышке с помощью ряда сложных структурных элементов и внутренней уплотняющей прокладки. В связи с наличием конструктивно сложных элементов крышка и заслонка сложны в сборке и в использовании. Кроме того, указанные структурные элементы могут препятствовать точному совмещению, отверстий крышки и заслонки, тем самым затрудняя формирование питьевого канала.

Таким образом, существует определенная потребность в крышке для многократного закрывания контейнера, которая надежно герметизирует отверстие. При этом существует потребность в такой крышке, которой легко пользоваться и которая не мешает пользователю потреблять содержимое контейнера через отверстие.

Раскрытие изобретения

Соответственно, настоящее изобретение относится к крышке для многократного закрывания контейнера с подвижным (т.е. сыпучим или текучим) веществом. Крышка содержит первую деталь (колпачок) и вторую деталь (диск), способную многократно перемещаться в закрытое положение. Колпачок имеет кольцевую верхнюю стенку и боковую стенку, отходящую от верхней стенки. У боковой стенки имеется посадочная часть для сопряжения крышки с контейнером. Колпачок снабжен также отверстием, обеспечивающим возможность прохода потока вещества через крышку. Кроме того, у колпачка имеются прорезь, расположенная в верхней стенке, и заглубленная зона, расположенная как в верхней, так и в боковой стенках.

Диск имеет, по меньшей мере, один вырез, выступ и шпенек. Размеры и выреза, и выступа взаимно согласованы с размерами отверстия. Вырез выполнен таким образом, что при его совмещении с отверстием формируется канал. Шпенек выполнен с возможностью ввода в прорезь, имеющуюся в крышке. Диск выполнен с возможностью перемещения между первым и вторым положениями. При этом в первом положении, по меньшей мере, часть выступа входит в отверстие, а во втором положении вырез совмещен (т.е. установлен в согласованное положение) с отверстием. У диска имеется, по меньшей мере, одно гнездо, облегчающее укладывание крышек в виде вертикальной стопки.

У колпачка имеется, по меньшей мере, один опорный элемент с полостью, расположенной в радиальном направлении с внутренней стороны боковой стенки. Полость опорного элемента образует опорную полку на внутренней поверхности колпачка, причем, эта полка служит для поддерживания диска, с возможностью его разворота. Диск поддерживается также внутренней опорной кромкой, которая сформирована на внутренней поверхности за счет заглубленной зоны, которая отходит радиально внутрь от боковой стенки.

Диск может перемещаться пользователем между первым и вторым положениями, когда пользователь захватывает шпенек и передвигает его. При перемещении диска между первым и вторым положениями он поддерживается, с возможностью разворота, опорной полкой и опорной кромкой.

В другом предпочтительном варианте осуществления изобретения в состав крышки входят колпачок и насадка. Колпачок имеет кольцевую верхнюю стенку и боковую стенку, отходящую от верхней стенки. Боковая стенка снабжена посадочной частью, служащей для сопряжения крышки с контейнером. У колпачка имеется также отверстие, выполненное в верхней стенке и обеспечивающее возможность прохода подвижного вещества через крышку. В дополнение, у колпачка имеется заглубленная зона, расположенная как в верхней, так и в боковой стенках.

Насадка имеет верхнюю стенку и боковую стенку, отходящую от верхней стенки. Боковая стенка снабжена посадочной частью, служащей для сопряжения насадки с колпачком. У насадки имеются также выступ в верхней стенке и, по меньшей мере, один вырез. Насадка снабжена также, по меньшей мере, одним захватом, облегчающим осуществление разворота насадки.

Размеры насадки и колпачка взаимно согласованы таким образом, что при установке насадки на колпачок они имеют возможность взаимного разворота. Насадка имеет возможность перемещения между первым и вторым положениями, причем в первом положении часть выступа входит в отверстие, а во втором положении вырез насадки совмещен с отверстием колпачка.

Насадка может перемещаться пользователем между первым и вторым положениями, когда пользователь воздействует непосредственно на насадку или на захват. При перемещении насадки между первым и вторым положениями она поддерживается, с возможностью разворота, за счет контакта между посадочными частями колпачка и насадки.

Другие особенности и преимущества изобретения станут очевидны из нижеследующего описания, которое должно рассматриваться совместно с прилагаемыми чертежами.

Краткое описание чертежей

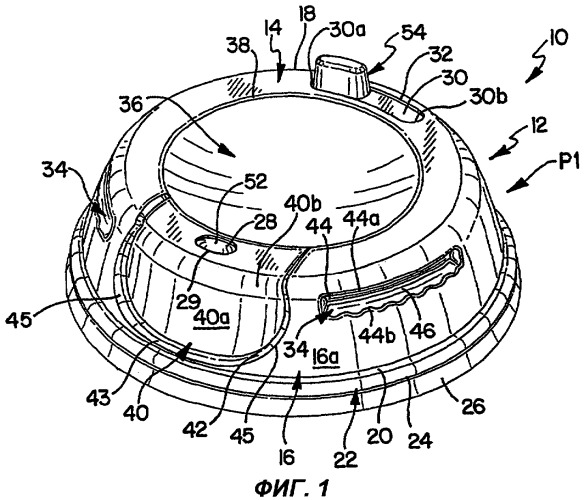

Фиг.1 представляет собой перспективное изображение крышки согласно изобретению для многократного закрывания контейнера, в основном, иллюстрирующее колпачок крышки.

На фиг.2 колпачок на фиг.1, вид спереди.

На фиг.3 приведено перспективное изображение внутренней полости колпачка на фиг.1.

Фиг.4 представляет собой перспективное изображение подвижного диска, входящего в состав крышки на фиг.1.

На фиг.5 приведено перспективное изображение альтернативного варианта выполнения крышки по изобретению, причем крышка показана в открытом положении.

На фиг.6 приведено перспективное изображение колпачка, входящего в состав крышки на фиг.5.

На фиг.7 приведено перспективное изображение насадки, входящей в состав крышки на фиг.5.

На фиг.8 приведено перспективное изображение крышки на фиг.5, причем крышка показана в закрытом положении.

Осуществление изобретения

Хотя изобретение может быть реализовано во многих различных формах, на чертежах и в дальнейшем описании представлены только предпочтительные варианты осуществления изобретения. При этом должно быть понятно, что описание изобретения направлено на раскрытие принципов настоящего изобретения и изобретение не ограничивается только рассмотренными вариантами.

На фиг.1 иллюстрируется повторно закрываемая крышка 10 для контейнера (не изображен), соответствующая настоящему изобретению. У контейнера имеется центральное отверстие, определяющее объем, который может быть использован для удерживания подвижного вещества, например жидкости или порошка. Контейнер и крышка 10 могут быть как разовыми, так и многоразовыми. На фиг.1 крышка 10 показана в закрытом положении, в котором она обеспечивает герметизацию контейнера таким образом, что подвижное вещество не может высыпаться или вытекать через крышку 10. В представленном варианте крышка 10 содержит первую часть (колпачок) 12 и подвижную вторую часть (диск) 50 (см. фиг.4). В положении крышки, показанном на фиг.1, диск 50 расположен под колпачком 12.

Колпачок 12 крышки 10 выполнен таким образом, чтобы перекрыть отверстие в верхней части контейнера, которое обычно определяется верхней кромкой контейнера. В качестве примера, контейнер может представлять собой кофейную чашку, отверстие в которой задается ее верхней кромкой.

У колпачка 12 имеются кольцевая верхняя стенка 14 и боковая стенка 16, отходящая от периферической кромки 18 верхней стенки 14. Хотя верхняя стенка 14 изображена с, по существу, плоской верхней поверхностью 14а, эта поверхность может быть выполнена также криволинейной или состоящей из расположенных под углом плоскостей. У боковой стенки 16 имеется боковая поверхность 16а и нижняя кромка 20. Боковая поверхность 16а может быть криволинейной или, по существу, плоской. В целом профиль колпачка 12 близок к усеченном конусу, однако возможны и многие другие конфигурации колпачка.

От нижней кромки 20 боковой стенки 16 отходит посадочная часть 22. Посадочная часть 22 включает в себя, по существу, кольцевой фланец 24 и, по существу, кольцевую юбку 26. Посадочная часть 22 выполнена таким образом, чтобы крышку можно было установить на контейнер, тем самым герметично закрыв его. Таким образом, когда крышка 10 установлена на контейнер (т.е. сопряжена с ним), посадочная часть 22 предотвращает утечку содержимого контейнера через зазор между крышкой 10 и контейнером. В предпочтительном варианте выполнения посадочная часть 22 составляет интегральную часть боковой стенки 16.

Отверстие 28, в частности питьевое отверстие, предпочтительно расположено в верхней стенке 14. Альтернативно отверстие 28 находится в боковой стенке 16. Отверстие 28 выполнено таким образом, чтобы обеспечить возможность высыпания или вытекания подвижного содержимого контейнера через колпачок 12. У отверстия 28 имеется край 29, который определяет форму этого отверстия. Хотя на фиг.1 показано отверстие 28 удлиненной формы с закругленными краями, оно может иметь и другую форму, например круглую, квадратную или прямоугольную. В закрытом положении крышки, показанном на фиг.1, в отверстие введена, по меньшей мере, часть выступа 52 диска 50 (см. также фиг.4). Альтернативно, диск 50 выполнен с, по существу, плоской поверхностью, которая плотно прилегает к поверхности колпачка 12, примыкающей к отверстию 28, герметично закрывая тем самым отверстие 28. Данный аспект изобретения будет более подробно рассмотрен далее.

Прорезь 30 предпочтительно выполнена в верхней стенке 14. Форма прорези 30 определяется формой ее края 32. Хотя на фиг.1 прорезь 30 имеет удлиненную форму с закругленными краями, она может иметь и другую форму, например круглую, квадратную или прямоугольную. Из подвижного диска 50 выступает шпенек 54. Прорезь 30 выполнена таким образом, чтобы в нее входила, по меньшей мере, часть шпенька 54, проходящая через, по меньшей мере, часть этой прорези. Другими словами, по меньшей мере, часть шпенька 54 выступает над поверхностью 14а верхней стенки. Данный аспект изобретения также будет более подробно рассмотрен далее.

Как показано на фиг.1 и 2, колпачок 12 содержит также, по меньшей мере, один опорный элемент 34. У опорного элемента 34 имеется периферическая кромка 44, которая определяет профиль данного элемента. У периферической кромки 44 имеется верхний край 44а и нижний край 44b. Периферической кромке 44 может быть придана различная форма, включая линейный профиль ее верхнего края 44а и зубчатый профиль ее нижнего края 44b. Периферическая кромка 44 ограничивает полость 46. Другими словами, полость 46 смещена в радиальном направлении относительно периферической кромки 44. Как следствие, по меньшей мере, часть опорного элемента 34 смещена радиально внутрь относительно внутренней поверхности боковой стенки 16. Размеры и конфигурация опорного элемента 34 и полости 46 могут варьироваться в зависимости от конструктивных параметров крышки, в том числе (но не исключительно) от общих размеров колпачка 12 и/или от размеров второй, подвижной части крышки (диска 50). Положение опорного элемента 34 по высоте боковой стенки 16 также может варьироваться. Например, опорный элемент 34 может быть расположен в непосредственной близости от периферической кромки 18 или ближе к посадочной части 22.

На фиг.3 колпачок 12 показан изнутри. На его внутренней поверхности 100 имеется, по меньшей мере, одна опорная полка 102. Опорная полка 102 сформирована из материала, образующего полость 46 опорного элемента 34, которая смещена радиально внутрь относительно боковой стенки 16. Иначе говоря, материал, из которого образована полость 46, образует также внутреннюю опорную полку 102. Опорная полка 102 имеет верхнюю кромку 102а. Хотя в представленном варианте она имеет удлиненный профиль, размеры и конфигурация опорной полки 102 могут варьироваться в зависимости от конфигурации опорного элемента 33 и от того, насколько опорный элемент заглублен радиально внутрь. Назначение опорной полки 102 будет подробно описано далее.

Как показано на фиг. 1, от внутренней кромки 38 верхней стенки 14 радиально внутрь отходит центральная зона 36, имеющая в сечении криволинейный профиль. Степень заглубления центральной зоны 36 и ее кривизны может варьироваться в зависимости от конструктивных параметров крышки 10. В альтернативном варианте центральная зона 36 может быть выполнена плоской и представлять собой продолжение верхней стенки 14, т.е. в данной конфигурации центральная зона 36 не является заглубленной.

Как показано на фиг.1 и 2, у боковой стенки 16 имеется заглубленная зона 40, в которую должна входить губа пользователя, пьющего жидкость из контейнера. Конфигурация данной части определяется ее кромкой 42. В предпочтительном исполнении кромка 42 имеет, по существу, прямую нижнюю часть 43, которая на каждом своем конце соединена с изогнутыми наружу сегментами 45. Заглубленная зона 40 отходит радиально внутрь от поверхности 16а боковой стенки 16. Хотя в представленном варианте заглубленная зона 40 располагается и на верхней стенке 14, и на боковой стенке 16, ее положение может быть ограничено только верхней стенкой 14 или боковой стенкой 16. Форма и конфигурация заглубленной зоны 40 могут варьироваться с учетом различных конструктивных параметров. Аналогичным образом может варьироваться также и степень заглубленности этой части. Например, как показано на фиг.1, заглубленная зона 40 выполнена более глубокой в своей нижней части 43 и менее глубокой на своем конце, примыкающем к питьевому отверстию 28. Закругленная кромка 40b заглубленной зоны 40 образована совместно верхней стенкой 14 и боковой стенкой 16.

Как показано на фиг.3, на внутренней поверхности 100 колпачка 12 имеется внутренняя опорная кромка 104. Внутренняя опорная кромка 104 образована из материала, формирующего заглубленную зону 40, смещенную радиально внутрь относительно боковой стенки 16. Другими словами, та часть материала крышки, которая формирует заглубленную зону 40, формирует также и внутреннюю опорную кромку 104. Опорная кромка 104 предпочтительно совпадает с закругленной кромкой 40b заглубленной зоны 40. Размеры и конфигурация опорной кромки 104 могут варьироваться в зависимости от конфигурации заглубленной зоны 40 и от того, насколько эта зона заглублена радиально внутрь. Назначение опорной кромки 104 будет подробно описано далее.

На фиг.4 показана вторая часть колпачка, т.е. диск 50. У диска 50 имеется наружный край 51 и верхняя стенка 56, поверхность которой обозначена как 56а. У верхней стенки 56 имеются наружное плечо 58 и внутреннее плечо 60. От наружного плеча 58 отходит боковая стенка 59. От внутреннего плеча 60 радиально внутрь отходит центральная зона 62. В предпочтительном варианте центральная зона 62 изогнута радиально внутрь относительно внутреннего плеча 60. Центральная зона 62 имеет кольцевую боковую стенку 64 и внутреннюю зону 66. Центральная зона 62 предпочтительно выполнена вогнутой; так что в сечении она имеет криволинейный профиль. Степень заглубленности, или кривизны, центральной зоны 62 может варьироваться в зависимости от конструктивных параметров колпачка 12. В предпочтительном варианте степень заглубленности центральной зоны 62 диска 50 близка к степени заглубленности центральной зоны 36 колпачка 12. Альтернативно центральная зона 62 может быть выполнена без внутренней зоны 66 для того, чтобы уменьшить вес и/или стоимость диска 50. В таком выполнении диск 50 имеет конфигурацию кольца.

Из части верхней стенки 56 выступает выступ 52. У выступа 52 имеется периферическая кромка 68, которая определяет его форму. Размеры выступа 52 предпочтительно согласованы с размерами питьевого отверстия 28 таким образом, что, по меньшей мере, часть выступа 52 может входить в указанное отверстие 28 и находиться внутри него. Поверхность 52а выступа 52 предпочтительно выполнена наклонной или с изломом для того, чтобы облегчить ввод выступа 52 в отверстие 28. Когда выступ 52 полностью введен в отверстие 28, это отверстие является герметично закрытым, т.е. крышка 10 находится в своем закрытом положении, представленном на фиг.1.

В этом закрытом положении верхняя часть 70 выступа 52 расположена выше поверхности 40а заглубленной зоны 40.

Из части верхней стенки 56 выступает шпенек 54. Как показано на фиг.4, у шпенька 54 имеются противолежащие торцевые стенки 72, противолежащие боковые стенки 74 и верхняя стенка 76. В зависимости от общей конструкции крышки шпенек 54 может быть выполнен сплошным или полым. По меньшей мере, часть шпенька 54 входит в прорезь 30 и выступает над поверхностью 14а верхней стенки 14 колпачка. Конфигурацию и размеры шпенька 54 можно варьировать с учетом других конструктивных параметров крышки 10, но при условии, что его конфигурация позволяет вводить его в прорезь 30. Как видно из фиг.4, шпенек 54 имеет катеноидальный профиль. У шпенька 54 может иметься неизображенная часть, облегчающая его использование в качестве захвата для пальцев пользователя. Эта часть может составлять неотъемлемую часть шпенька 54, но может быть выполнена и в виде отдельной детали, закрепляемой на шпеньке 54. При этом она может представлять собой деталь из пластика или каучука, прикрепляемую к стенкам 72, 74.

Как показано на фиг.4, в диске 50 выполнен, по меньшей мере, один вырез 78. У выреза 78 имеется периферическая кромка 80, которая определяет его форму. Когда вырез 78 совмещен (т.е. согласован по положению) с питьевым отверстием 28, формируется канал, проходящий через диск 50 и колпачок 12, так что по этому каналу из контейнера через крышку 10 может высыпаться или вытекать содержащееся в нем подвижное (сыпучее или текучее) вещество. Хотя вырез 78 может иметь различные формы и размеры, его размеры предпочтительно согласованы с размерами питьевого отверстия 28. В предпочтительном варианте вырез 78 расположен в заглубленной зоне 84 диска 50, на расстоянии от выступа 52. В другом предпочтительном варианте выполнения диск 50 содержит два отдельных выреза 78.

Заглубленная зона 84 диска 50 предпочтительно окружает выступ 52 и вырез 78, причем степень заглубленности этой части может быть различной. Профиль заглубленной зоны 84 задается ее периферической кромкой 86. Хотя заглубленная зона 84 изображена занимающей часть боковой стенки 59 диска и часть его верхней стенки 56, альтернативно эта зона может быть ограничена либо только боковой стенкой 59, либо только верхней стенкой 56. Заглубленная зона 84 выполнена с возможностью опираться на внутреннюю поверхность заглубленной зоны 40 колпачка 12, когда диск 50 устанавливается вплотную к колпачку 12. Соответственно, форма и конфигурация заглубленной зоны 84 диска 50 выбраны близкими к форме и конфигурации заглубленной зоны 40 на колпачке 12. Смежные части верхней стенки 56 и боковой стенки 59 образуют закругленную кромку 84b заглубленной зоны 84.

Из фиг.4 видно также, что на диске 50 имеется, по меньшей мере, одно гнездо 90, выполненное в одной из его частей. В предпочтительном варианте на диске имеются первое гнездо 90а и второе гнездо 90b. Гнездо 90 может быть выполнено либо в верхней стенке 56, либо в боковой стенке 59, либо в зоне стыковки этих стенок. У гнезда 90 имеется наружная кромка 92, которая определяет общий контур этого гнезда. От этой наружной кромки 92 отходит плечо 94, у которого могут иметься криволинейный участок 94а и, по существу, прямолинейный участок 94b. От плеча 94 отходит внутренняя стенка 96. Как показано на фиг.4, внутренняя стенка 96 имеет, по существу, кольцевую форму, вследствие чего гнездо 90 имеет в целом цилиндрическую конфигурацию. Однако в зависимости от выбранных конструктивных параметров гнезду 90 могут быть приданы и различные другие конфигурации. Предпочтительно у гнезда 90 имеется дно (не изображено). Альтернативно это дно может отсутствовать, так что гнездо 90 может представлять собой сквозное цилиндрическое отверстие.

Первое и второе гнезда 90а, 90b могут занимать различные положения на диске 50. Предпочтительно они расположены на расстоянии одно от другого. Данные гнезда могут иметь одинаковые размеры и конфигурации. Глубину гнезда 90, характеризуемую расстоянием от нижней (неизображенной) поверхности диска 50, можно варьировать. Аналогично, в зависимости от других конструктивных параметров, можно варьировать также и количество гнезд 90, а также их размеры, включая диаметр.

В диске 50, предпочтительно в его центральной зоне 62, может быть выполнено также дренажное отверстие (не показано). Когда между внутренней поверхностью колпачка 12 и диском 50 скапливается текучее содержимое, т.е. жидкость, наличие дренажного отверстия обеспечит стекание этого содержимого в контейнер.

Как можно видеть из фиг.1, диск 50 и колпачок 12 имеют такие согласованные размеры, что диск 50 может быть вставлен во внутреннюю часть колпачка 12. Такое положение соответствует "состоянию сборки" крышки 10. В состоянии сборки диск 50 опирается, с возможностью разворота, по меньшей мере, на одну опорную полку 102 (см. фиг.3), образованную опорным элементом 34, выступающим, как это было уже описано, радиально внутрь. Более конкретно, опорная полка 102 поддерживает, с возможностью разворота диска 50, часть его наружного края 51. Диск 50 может дополнительно опираться также на внутреннюю опорную кромку 104 заглубленной зоны 40 колпачка 12. Хотя в изображенном предпочтительном варианте колпачок 12 имеет три опорных элемента 34 и соответственно три опорных полки 102, количество и конфигурацию опорных элементов 34 и полок 102 можно варьировать с учетом других конструктивных параметров.

В состоянии сборки диск 50 расположен вплотную к колпачку 12, так что, по меньшей мере, часть шпенька 54 входит в прорезь 30 и выступает из нее. Иначе говоря, диск 50 установлен под колпачком 12 таким образом, что центральная зона 36 колпачка 12 находится в непосредственной близости от центральной зоны 62 диска 50.

В состоянии сборки диск 50 может перемещаться между первым положением Р1 и вторым положением Р2. Как показано на фиг.1, в первом положении Р1 выступ 52 входит в питьевое отверстие 28, так что это отверстие загерметизировано, т.е. крышка 10 закрыта. Когда питьевое отверстие загерметизировано, край 29 отверстия 28 находится в функциональном контакте с выступом 52. Верхняя часть выступа 52 может выступать за край 29 питьевого отверстия 28. Герметичное перекрывание отверстия 28 препятствует проходу или протеканию подвижного вещества, находящегося в контейнере, через отверстие 28, так что контейнер с крышкой 10 можно свободно перемещать без риска пролить его содержимое. При этом в первом положении Р1 заглубленная зона 84 диска 50 находится в контакте с заглубленной зоной 40 колпачка 12. Кроме того, в первом положении Р1 вырез 78 смещен относительно отверстия 28. Альтернативно выступ 52 входит в отверстие 28 с защелкиванием; соответственно эти элементы имеют соответствующую структуру, позволяющую осуществить такое соединение. Для этой цели могут быть использованы также и другие структурные элементы.

В альтернативной (неизображенной) конфигурации диска 50, выступ 52 может отсутствовать, т.е. диск 50 имеет, по существу, плоскую структуру. В этом случае в первом положении Р1 отверстие 28 перекрывается плоской поверхностью диска 50, вплотную примыкающей к поверхности колпачка и тем самым обеспечивающей герметичное закрывание отверстия 28.

Для разворота диска 50 во второе положение Р2 пользователь захватывает шпенек 54 диска 50 и воздействует на него, чтобы совместить вырез 78 с питьевым отверстием 28 для формирования канала, проходящего через диск 50 и колпачок 12. В этом положении крышка 10 открыта. Наличие канала позволяет подвижному веществу проходить или протекать через крышку 10. Когда крышка 10 находится во втором положении Р2, по меньшей мере, часть кромки 80 выреза 78 находится в согласованном положении с краем 29 питьевого отверстия 28. Кроме того, во втором положении Р2 заглубленная зона 84 диска 50 смещена относительно заглубленной зоны 40 колпачка 12. При этом выступ 52 в этом положении Р2 смещен относительно питьевого отверстия 28. Когда вырез 78 будет полностью смещен относительно питьевого отверстия 28, а выступ 52 полностью войдет в это отверстие, питьевое отверстие 28 будет перекрыто, т.е. крышка 10 будет находиться в своем первом положении Р1.

При перемещении диска 50 между первым положением Р1 и вторым положением Р2 часть его наружного края 51 опирается, с возможностью разворота, на опорную полку 102. Таким образом, опорная полка 102 обеспечивает опору для диска 50, так что при своем перемещении между первым и вторым положениями Р1, Р2 диск не выходит из состояния сборки. В том случае, когда колпачок 12 содержит несколько опорных полок 102, с этими опорными полками взаимодействует, с возможностью разворота, большая часть наружного края 51 диска 50. Кромка 104 заглубленной зоны 40 служит дополнительной опорой для диска 50 при его перемещении между первым и вторым положениями Р1, Р2.

Пользователь может перемещать диск 50 между первым положением Р1 и вторым положением Р2 путем захватывания шпенька 54 и его перемещения между первым концом 30а прорези 30 и ее вторым концом 30b. Из фиг.1 видно, что когда шпенек 54 расположен вблизи первого конца 30а прорези 30, диск 50 находится в своем первом положении Р1. И наоборот, когда шпенек 54 расположен вблизи второго конца 30b прорези 30, диск 50 находится в своем втором положении Р2. Шпенек 54 может находиться также во многих других положениях между первым и вторым концами 30а, 30b прорези; как следствие, выступ 52 может быть в различной степени рассогласован по положению с отверстием 28.

Угол поворота, т.е. угловое перемещение диска 50, может быть различным в зависимости от различных конструктивных параметров крышки 10, в том числе от конфигурации и размеров шпенька 54 и прорези 30. Таким образом, диск 50 может занимать множество промежуточных положений, которые определяются положением шпенька 54 относительно прорези 30. Пределы перемещения диска 50 и шпенька 54 задаются первым и вторым концами 30а, 30b прорези 30.

Крышка 10 выполнена таким образом, что она позволяет пользователю перемещать шпенек 54 между его первым и вторым положениями, пользуясь только одной рукой. Это означает, что пользователь может одной и той же рукой держать контейнер и манипулировать шпеньком 54. Это обстоятельство увеличивает гибкость и удобство пользования крышкой 10, т.е. повышает ее коммерческую ценность.

Как было объяснено ранее, у диска 50 могут иметься два отдельных выреза 78, расположенных по разные стороны от выступа 52. В этом случае перемещение диска 50 между первым положением Р1 и вторым положением Р2 можно осуществлять как по, так и против часовой стрелки. Действительно, поворот диска 50 по часовой стрелке обеспечивает совмещение с отверстием 28 первого выреза 78, тогда как поворот диска 50 против часовой стрелки обеспечивает совмещение с отверстием 28 второго выреза 78. Такая особенность выполнения дополнительно повышает удобство пользования и, следовательно, коммерческую ценность крышки 10. В данной конфигурации длина прорези 30 должна быть увеличена для того, чтобы обеспечить возможность поочередного совмещения с отверстием 28 обоих вырезов 78.

Крышка 10 может использоваться и без диска 50. Это означает, что колпачок 12 устанавливается на контейнер при отсутствии диска 50. В такой конфигурации не имеется прорези 30 и отсутствуют средства для герметичного перекрывания отверстия 28. Как следствие, подвижная среда, содержащаяся в контейнере, может проходить через крышку 10. В данной конфигурации заглубленная зона 40 также выполняется как в верхней стенке 14, так и в боковой стенке 16. Однако питьевое отверстие 28 может быть выполнено либо в верхней стенке 14, либо в боковой стенке 16.

Размеры отверстия 28 могут быть различными. Минимальные размеры при этом должны быть достаточными для того, чтобы обеспечить возможность выхода через него подвижной среды, находящейся в контейнере, и возможность ввода в отверстие выступа 52. Размеры прорези 30 также могут быть различными. Минимальные размеры при этом должны быть достаточными для того, чтобы обеспечить возможность ввода в нее и перемещения в ней шпенька 54.

В зависимости от выбранных конструктивных параметров отверстие 28 может находиться на различных участках верхней стенки 14. Аналогично прорезь 30 также может быть выполнена на различных участках верхней стенки 14. Отверстие 28 и прорезь 30 расположены на расстоянии друг от друга. В предпочтительном варианте отверстие 28 и прорезь 30 выполнены в верхней стенке 14 напротив друг друга, т.е. взаимно смещены по окружности примерно на 180°. В альтернативном варианте шпенек 54 расположен на боковой стенке 59 диска 50, а прорезь 30 расположена в согласованном положении на боковой стенке 16 колпачка 12. В данной конфигурации пользователь также перемещает диск 50 между первым и вторым положениями Р1, Р2, воздействуя на шпенек 54, который в данном случае выступает из прорези 30, расположенной на боковой стенке 16 колпачка 12.

Хотя в изображенном варианте крышка 10 имеет, по существу, круглую форму, эта крышка, включая ее посадочную часть 22 с фланцем 24 и юбкой 26, может иметь различные конфигурации. В частности, крышка 10 может иметь прямоугольную, квадратную или овальную форму. При этом для того, чтобы обеспечить герметичное закрывание контейнера, форма посадочной части 22 крышки должна соответствовать форме верхней кромки контейнера для обеспечения сопряжения этих элементов.

В альтернативном варианте посадочная часть 22 может иметь форму, сходную с формой верхней кромки контейнера, но отличную от формы боковой стенки 16 и верхней стенки 14 колпачка. Например, посадочная часть 22 может иметь форму кольца, совместимую с формой контейнера, тогда как боковая стенка 16 и верхняя стенка 14 могут иметь форму, отличную от кольцевой.

В отличие от известных конструкций размеры и форма отверстия 28 не изменяются в зависимости от ввода или вывода из него выступа 52 в процессе перемещения диска 50 между своими первым и вторым положениями Р1, Р2. Это свойство позволяет пользователю многократно перемещать диск 50 между первым и вторым положениями. Тем самым достигается повышение прочности и срока службы крышки 10.

Гнездо 90 служит для облегчения укладывания дисков 50 в стопу и/или хранения этих дисков до того, как диск 50 и колпачок 12 будут приведены в собранное положение. Более конкретно, с помощью гнезда 90 обеспечивается возможность хранить множество дисков 50 в виде устойчивой стопки до того, как начнется сборка крышки 10. Часть гнезда 90 первого диска 50 входит в часть гнезда 90 второго диска 50, находящегося под первым диском 50. Соответственно, гнездо 90 должно иметь глубину (длину), достаточную для того, чтобы оно могло войти в гнездо 90 второго диска 50. В альтернативной конфигурации расположение гнезда 90 может быть случайным. В этом случае гнездо 90 первого диска будет упираться в верхнюю стенку 56 второго диска.

Гнездо 90, кроме того, может служить для облегчения укладывания в стопу крышек 10 в сборе и/или хранения этих крышек. Более конкретно, с помощью гнезда 90 обеспечивается возможность хранить множество крышек 10 в виде устойчивой стопы. Часть гнезда 90 первой крышки 10 входит в часть колпачка 12 второй крышки 10, находящейся под первой крышкой 10. Соответственно, гнездо 90 должно иметь глубину (длину), достаточную для того, чтобы оно могло взаимодействовать с частью колпачка 12. Вход гнезда 90 в часть колпачка 12 устраняет опасность рассогласования первой и второй крышек 10 или их выход из устойчивого состояния.

Крышка 10 может быть изготовлена с применением различных технологических процессов, включая литье под давлением или горячее формование (предпочтительно в вакууме), и/или штамповку. Колпачок 12 предпочтительно формуется из пластика; однако для этой цели могут быть использованы и другие легкие материалы. После завершения процесса формования в колпачке 12 методом штамповки могут быть выполнены питьевое отверстие 28 и прорезь 30.

Диск 50 предпочтительно изготавливается из того же материала, что и колпачок 12. Однако он может быть изготовлен и из других легких материалов. После завершения процесса формования в диске 50 методом штамповки может быть выполнен вырез 78.

Крышка 10 может использовать цветовую систему для индикации своего состояния. При использовании такой системы на части крышки 10 будет видна окраска первого цвета, например красного, когда крышка 10 закрыта, что соответствует первому положению Р1. Аналогичным образом на части крышки 10 будет видна окраска второго цвета, например зеленого, когда крышка 10 открыта, что соответствует второму положению Р2. Первый и второй цвета будут находиться на той части крышки 10, которая доступна зрению, т.е. пользователь сможет легко проверить состояние крышки 10. Применительно к варианту, представленному на фиг.1 и 4, первый цвет может быть нанесен на диск 50 справа от шпенька 54, а второй цвет - слева от него. Соответственно, когда крышка 10 находится в закрытом положении Р1, показанном на фиг.1, сквозь прорезь 30 виден первый цвет. И наоборот, когда крышка 10 находится в открытом положении Р2, сквозь прорезь 30 виден второй цвет. В этом случае пользователь может определить состояние крышки 10, просто взглянув на цветовой индикатор, видимый через прорезь 30. Данное свойство также повышает полезность и рыночную привлекательность крышки 10.

В альтернативном варианте использования цветовой системы первый цвет придается выступу 52, который является видимым, когда крышка 10 находится в закрытом положении Р1. Второй цвет наносится на периферическую кромку 80 выреза 78, так что этот цвет становится видимым, когда крышка 10 находится в открытом положении Р2. В данном случае пользователь может проверить состояние крышки 10, взглянув на цветовой индикатор, отображаемый в отверстии 28.

На фиг.5-8 представлен другой предпочтительный вариант выполнения крышки согласно изобретению. Как показано на фиг.5, многоразовая крышка 210 содержит первую часть (колпачок) 212 и подвижную вторую часть (насадку) 250. На фиг.5 крышка 210 изображена в открытом положении, в котором подвижное вещество может высыпаться или вытекать через крышку 210 через отверстие 228.

Как показано на фиг.5 и 6,
