Реферат

Изобретение относится к области средств радионавигации и может быть использовано в цифровых корреляторах приемников сигналов спутниковых радионавигационных систем (СРНС), в частности в цифровых корреляторах приемников сигналов СРНС ГЛОНАСС (Россия) и GPS (США).

Известны приемники сигналов СРНС, работающие одновременно по сигналам СРНС ГЛОНАСС и GPS, описанные в работе [1] - Riley S., Howard N., Aardoom E., Daly P., Silvestrin P. "A Combined GPS/GLONASS High Precision Receiver for Spase Applications"/Pros. Jf ION GPS-95, Palm Springs, CA, US, Sept. 12-15, 1995, p.835-844, а также в патентах: [2] - RU №2146378 (C1), G01S 5/14, 10.03.2000; [3] - RU №2167431 (С2), G01S 5/14, 27.01.2001; [4] - RU №2178894 (C1), G01S 5/14, 27.01.2002; [5] - ЕР №1052786 (A1), G01S 1/00, G01S 5/14, Н04В 7/185, 15.11.2000.

Обобщенная структурная схема этих приемников состоит из блока радиочастотного преобразования, блока многоканальной корреляционной обработки и процессора (вычислителя). Блок радиочастотного преобразования осуществляет усиление принимаемых сигналов до нужного уровня, фильтрацию сигналов от помех, преобразование несущей частоты сигналов с понижением частоты и последующее преобразование сигналов в цифровую форму. Для выполнения этих функций блок радиочастотного преобразования содержит аналоговые фильтры, усилители, преобразователи частоты (аналоговые смесители), аналого-цифровые преобразователи (дискретизаторы), а также формирователи тактовых и гетеродинных сигналов. Операции по частотному преобразованию сигналов и их дискретизации осуществляются в блоке радиочастотного преобразования в раздельных каналах ГЛОНАСС и GPS, что обусловлено различиями между сигналами данных систем, а именно расположением их в разных, хотя и близких, частотных диапазонах, использованием разных псевдослучайных модулирующих кодов и применением разных способов индивидуализации (разделения) сигналов. Так, спутники СРНС GPS излучают сигналы, модулированные индивидуальными псевдослучайными кодами на одной несущей частоте, а спутники СРНС ГЛОНАСС излучают сигналы, модулированные одним и тем же псевдослучайным кодом на индивидуальных несущих (литерных) частотах, лежащих в соседней частотной области. Выходы указанных каналов образуют выходы блока радиочастотного преобразователя. Сигналы с этих выходов, т.е. преобразованные сигналы ГЛОНАСС и GPS, поступают на соответствующие входы блока многоканальной корреляционной обработки. Блок многоканальной корреляционной обработки совместно с процессором осуществляет поиск и слежение за сигналами СРНС, измерение радионавигационных параметров - псевдодальностей и псевдоскоростей объекта относительно спутников, излучающих сигналы СРНС, преобразование радионавигационных параметров в навигационные данные. Каждый из каналов блока многоканальной корреляционной обработки представляет собой цифровой коррелятор, связанный через шину обмена данными с общим для всех каналов процессором, см. [2, фиг.1, 2, блок 2, элементы 3₁÷3_N], [3, фиг.1, 2, блок 2, элементы 3₁÷3_N; [4, фиг.1, блок 2, элементы 3₁÷3_N], [5, фиг.4, блок 3, элементы 4₁÷4_N]. Выполнение цифровых корреляторов, используемых в приемниках сигналов СРНС, является предметом рассмотрения в настоящей заявке.

Цифровые корреляторы, используемые в приемниках сигналов СРНС [1]-[5], выполнены по типовой схеме, представленной в [2, фиг.4], [3, фиг.3], [4, фиг.3], [5, фиг.6]. Аналогичная схема цифрового коррелятора, отличающаяся детализацией выполнения цифрового управляемого генератора несущей, рассмотрена также в [6] - ЕР №1067395 (A1), G01S 1/00, G01S 5/02, Н04В 7/185, 10.01.2001.

В состав типовой схемы цифрового коррелятора приемника сигналов СРНС входят коммутатор сигналов СРНС (ГЛОНАСС или GPS), регистр управления, цифровой управляемый генератор несущей, цифровые смесители синфазного и квадратурного каналов обработки, последовательно соединенные блоки цифровых демодуляторов и накопительные блоки синфазного и квадратурного каналов обработки, а также последовательно соединенные цифровой управляемый генератор кода, генератор опорного кода и программируемая линия задержки, причем накопители накопительных блоков, регистр управления, цифровой управляемый генератор несущей, цифровой управляемый генератор кода и генератор опорного кода связаны через шину обмена данными с процессором. Сигнальные входы коммутатора сигналов СРНС образуют сигнальный вход цифрового коррелятора. Тактовые входы накопителей накопительных блоков, цифрового управляемого генератора кода, цифрового управляемого генератора несущей и программируемой линии задержки образуют тактовый вход цифрового коррелятора. Сигнальные входы цифровых смесителей подключены к выходу коммутатора сигналов СРНС, выходы цифровых смесителей подключены к сигнальным входам блоков цифровых демодуляторов, а опорные входы цифровых смесителей подключены к выходам цифрового управляемого генератора несущей. Управляющие входы программируемой линии задержки, генератора опорного кода и коммутатора сигналов СРНС подключены к соответствующим выходам регистра управления. Опорные входы блоков цифровых демодуляторов подключены к соответствующим выходам программируемой линии задержки.

Основные процедуры, осуществляемые цифровыми корреляторами приемников сигналов СРНС, представленными в [1]-[6], заключаются в корреляции сигнала, поступающего с выхода коммутатора сигналов СРНС, с копией искомого сигнала и накопления результатов корреляции в накопителях накопительных блоков в течение определенного интервала времени. Обычно этот интервал составляет одну миллисекунду, что соответствует длине кодовой псевдослучайной последовательности (ПСП) опорного С/А кода СРНС GPS и ГЛОНАСС. Указанная корреляция осуществляется путем умножения цифровых отсчетов входного сигнала на генерируемую внутри цифрового коррелятора локальную копию искомого сигнала, т.е. копию сигнала выбранного спутника СРНС. Замыкание петель слежения за задержкой опорного кода и частотой сигнала осуществляется с помощью процессора. Процессор считывает информацию из накопителей, обрабатывает ее с помощью соответствующих программ и вырабатывает управляющие сигналы обратной связи для цифровых генераторов несущей и кода, замыкая тем самым петли слежения.

Процедуре слежения предшествует на начальном этапе процедура поиска и обнаружения сигнала. Поиск сигнала осуществляется по двум параметрам - частоте и символам ПСП опорного кода. Совокупность всех позиций поиска по частоте и символам ПСП опорного кода определяет область поиска. Изменение позиций поиска по частоте осуществляется путем дискретного изменения частоты выходных сигналов цифрового управляемого генератора несущей. Изменение позиций поиска по символам ПСП опорного кода осуществляется путем дискретного изменения задержки опорного кода в программируемой линии задержки. Процедура поиска сигнала заключается в последовательном переборе всех частотно-временных позиций области поиска и сравнении накопленных результатов корреляционной обработки с заданным порогом обнаружения.

В цифровых корреляторах приемников сигналов СРНС, представленных в [1]-[6], этот порог устанавливается исходя из заданных вероятностей пропуска и ложной тревоги для наименьшего уровня сигналов. По результатам исследований конкретной частотно-временной позиции принимается решение об отсутствии или наличии сигнала на данной позиции.

Особенностью цифровых корреляторов приемников сигналов СРНС, представленных в [1]-[6], является то, что процедуры сравнения накопленных результатов корреляционной обработки с заданным порогом обнаружения и принятие решения о наличии или отсутствии сигнала производятся процессором, т.е. исключительно с помощью программных средств. Это требует определенных вычислительных ресурсов, увеличивает нагрузку на процессор и сужает возможность его использования для решения дополнительных задач, не связанных с обнаружением сигналов.

Известен цифровой коррелятор приемника сигналов СРНС, описанный в [7] - ЕР №1063536 (A1), G01S 5/14, Н04В 7/185, 27.12.2000 ("Digital correlator for a receptor of signals from satellite radio-navigation systems"), в котором предпринята попытка уменьшить нагрузку на процессор за счет использования двухэтапной процедуры поиска сигнала, суть которого заключается в том, что на первом этапе осуществляется поиск сильного сигнала с использованием обнаружителя сигнала, реализованного аппаратными средствами, а на втором этапе (в случае отрицательного результата на первом этапе) осуществляется стандартный поиск программными средствами. Этот цифровой коррелятор приемника сигналов СРНС принят в качестве прототипа.

Цифровой коррелятор приемника сигналов СРНС, принятый в качестве прототипа, содержит (см. фиг.1) коммутатор 1 сигналов СРНС, процессор 2, первый 3 и второй 4 цифровые смесители, относящиеся, соответственно, к синфазному и квадратурному каналам обработки, цифровой управляемый генератор 5 несущей, первый 6 и второй 7 блоки цифровых демодуляторов, относящиеся, соответственно, к синфазному и квадратурному каналам обработки, первый 8 и второй 9 накопительные блоки, относящиеся, соответственно, к синфазному и квадратурному каналам обработки, программируемую линию задержки 10, регистр 11 управления, цифровой управляемый генератор 12 кода, генератор 13 опорного кода и обнаружитель сигнала 14.

Блок 6 цифровых демодуляторов содержит группу из двух цифровых демодуляторов 6₁ и 6₂, блок 7 цифровых демодуляторов содержит группу из двух цифровых демодуляторов 7₁ и 7₂, накопительный блок 8 содержит группу из двух накопителей 8₁ и 8₂, а накопительный блок 9 содержит группу из двух накопителей 9₁ и 9₂. Сигнальные входы цифровых демодуляторов 6₁ и 6₂ соединены между собой и образуют сигнальный вход блока 6, выходы цифровых демодуляторов 6₁ и 6₂ образуют группу выходов блока 6, а опорные входы цифровых демодуляторов 6₁ и 6₂ образуют группу опорных входов блока 6. Сигнальные входы цифровых демодуляторов 7₁ и 7₂ соединены между собой и образуют сигнальный вход блока 7, выходы цифровых демодуляторов 7₁ и 7₂ образуют группу выходов блока 7, а опорные входы цифровых демодуляторов 7₁ и 7₂. образуют группу опорных входов блока 7.

Выходы накопителей 8₁ и 8₂ образуют группу выходов блока 8, сигнальные входы накопителей 8₁ и 8₂ образуют группу сигнальных входов блока 8, а соединенные между собой тактовые входы накопителей 8₁ и 8₂ образуют тактовый вход блока 8. Выходы накопителей 9₁ и 9₂ образуют группу выходов блока 9, сигнальные входы накопителей 9₁ и 9₂ образуют группу сигнальных входов блока 9, а соединенные между собой тактовые входы накопителей 9₁ и 9₂ образуют тактовый вход блока 9.

Сигнальные входы коммутатора 1 сигналов СРНС образуют сигнальный вход цифрового коррелятора.

Сигнальные входы цифровых смесителей 3 и 4 связаны с выходом коммутатора 1 сигналов СРНС, а их опорные входы связаны, соответственно, с первым и вторым выходами цифрового управляемого генератора 5 несущей.

Сигнальные входы цифровых демодуляторов 6 и 7 связаны с выходами соответствующих цифровых смесителей 3 и 4, а группы их выходов связаны с группами входов соответствующих накопительных блоков 8 и 9.

Группы выходов накопительных блоков 8 и 9 связаны с первой и второй группами сигнальных входов обнаружителя сигналов 14, а также - через шину обмена данными - с процессором 2.

Выход цифрового управляемого генератора 12 кода связан с сигнальным входом генератора 13 опорного кода, выход которого связан с сигнальным входом программируемой линии задержки 10.

Группа из двух выходов управляемой линии задержки 10 связана с группами опорных входов блоков 6 и 7 цифровых демодуляторов. При этом первый выход в этой группе, на котором формируется "точная" ("р") копия опорного кода, связан с опорными входами цифровых демодуляторов 6₁ и 7₁, а второй выход в этой группе, на котором формируется "смещенная" ("d") копия опорного кода, связан с опорными входами цифровых демодуляторов 6₂ и 7₂. Управляющий вход программируемой линии задержки 10 связан с первым выходом регистра 11 управления, второй выход которого связан с управляющими входами коммутатора 1 сигналов СРНС и генератора 13 опорного кода.

Цифровой управляемый генератор 5 несущей, регистр 11 управления, цифровой управляемый генератор 12 кода, генератор 13 опорного кода и обнаружитель сигнала 14 связаны через шину обмена данными с процессором 2.

Тактовые входы цифрового управляемого генератора 5 несущей, накопительных блоков 8 и 9, программируемой линии задержки 10, цифрового управляемого генератора 12 кода связаны с тактовым входом цифрового коррелятора.

Обнаружитель сигнала 14 реализует в прототипе функцию простого модульного обнаружителя, осуществляющего сравнение по отдельности модулей результатов корреляционной обработки в синфазном и квадратурном каналах с первым порогом и их сумм с вторым порогом.

В обобщенном виде работа коррелятора-прототипа осуществляется следующим образом. На входы коммутатора 1 сигналов СРНС поступают выборки сигналов СРНС ГЛОНАСС и GPS, формируемые аналого-цифровыми преобразователями блока радиочастотного преобразования приемника сигналов СРНС. В соответствии с командой процессора 2, выдаваемой в регистр 11 управления, коммутатор 1 сигналов СРНС подключает на свой выход сигналы одной из СРНС - ГЛОНАСС или GPS. Сигналы выбранной СРНС поступают на сигнальные входы цифровых смесителей 3 и 4, на опорные входы которых поступают квадратурные сигналы ("SIN" и "COS") опорной частоты с соответствующих выходов цифрового управляемого генератора 5 несущей. Цифровой управляемый генератор 5 несущей обеспечивает формирование квадратурных сигналов промежуточной частоты заданной литеры СРНС ГЛОНАСС, двоичный код которой выдается процессором 2, или промежуточной частоты сигналов СРНС GPS. Цифровые смесители 3 и 4 обеспечивают выделение сигналов заданной литеры СРНС ГЛОНАСС или сигналов спутников СРНС GPS и перенос спектров этих сигналов в основную полосу частот (на нулевую частоту). С выходов цифровых смесителей 3 и 4 сигналы поступают на сигнальные входы блоков 6 и 7 цифровых демодуляторов. На опорные входы блоков 6 и 7 цифровых демодуляторов с первого и второго выходов программируемой линии задержки 10 поступают, соответственно, "точная" ("р") и "смещенная" ("d") копии опорного С/А кода СРНС ГЛОНАСС или GPS. Блоки 6 и 7 цифровых демодуляторов с помощью входящих в их состав цифровых демодуляторов 6₁, 6₂ и 7₁, 7₂ осуществляют корреляцию принимаемых сигналов с "точной" ("р") и "смещенной" ("d") копиями опорного С/А кода СРНС ГЛОНАСС или GPS. Программируемая линия задержки 10 работает по сигналам, поступающим с выхода генератора 13 опорного кода, формирующего опорные псевдослучайные С/А коды спутников СРНС ГЛОНАСС или GPS. Необходимый для работы генератора 13 сигнал тактовой частоты 1,023 МГц для GPS или 0,511 МГц для ГЛОНАСС подается на его сигнальный вход с выхода цифрового управляемого генератора 12 кода. Выбор вида вырабатываемой псевдослучайной кодовой последовательности и значения тактовой частоты опорного кода осуществляется по командам процессора 2, поступающим через шину обмена данными на генераторы 12 и 13. Результаты корреляции накапливаются в накопительных блоках 8 и 9 в соответствующих накопителях 8₁, 8₂ и 9₁, 9₂, а именно, накопитель 8₁ накапливает синфазную компоненту корреляции точной копии сигнала (Ip), накопитель 8₂ накапливает синфазную компоненту корреляции смещенной копии сигнала (Id), накопитель 9₁ накапливает квадратурную компоненту корреляции точной копии сигнала (Qp), а накопитель 9₂ накапливает квадратурную компоненту корреляции смещенной копии сигнала (Qd). Период накопления равен периоду опорного С/А кода, т.е. 1 мс.

Накопленные в накопителях 8₁, 8₂, 9₁, 9₂ данные (Ip, Qp, Id, Qd) периодически считываются процессором 2, в котором реализуются необходимые алгоритмы обработки сигналов и осуществляется формирование необходимых управляющих команд и данных для осуществления поиска и слежения за сигналом.

В начале процесса поиска процессор 2 исходя из априорной неопределенности временного положения искомого сигнала устанавливает начальную позицию поиска, т.е. задает частоту несущей для цифрового управляемого генератора 5 несущей, частоту кода для цифрового управляемого генератора 12 кода и положение "точной" ("р") и "смещенной" ("d") копий опорного С/А кода СРНС ГЛОНАСС или GPS с помощью регистра 10 управления, а также задает значение порогов для обнаружителя сигнала 14.

Накопленные в накопителях 8₁, 8₂, 9₁, 9₂ на интервале 1 мс результаты корреляционной обработки Ip, Qp, Id, Qd поступают на сигнальные входы обнаружителя сигнала 14, который осуществляет обнаружение сильного сигнала на первом этапе поиска с помощью своих аппаратных средств. Осуществляется это путем сравнения модулей /Ip/, /Qp/, Ad/, /Qd/ и сумм модулей /Ip/+/Qp/ и /Id/+/Qd/ с заданными порогами. Если в результате сравнений будет выявлено превышение порога, то принимается решение об обнаружении сигнала на данной позиции поиска. Далее осуществляется процедура подтверждения, при завершении которой принимается решение об окончании или продолжении процедуры поиска. Если после обработки всех позиций поиска сигнал не обнаружен, то процесс поиска переходит ко второму этапу - этапу поиска сигнала, реализуемому программными средствами процессора 2 без участия аппаратных средств обнаружителя сигнала 14.

Поиск сигнала на втором этапе осуществляется на тех же позициях, что и на первом этапе. Процессор 2 выдает начальную позицию поиска, т.е. задает частоту несущей для цифрового управляемого генератора 5 несущей, частоту кода для цифрового управляемого генератора 12 кода и положение "точной" ("р") и "смещенной" ("d") копий опорного С/А кода СРНС ГЛОНАСС или GPS с помощью регистра 10 управления. Затем, по истечению 1 мс от начала накопления, процессор 2 считывает информацию со всех накопителей накопительных блоков 8 и 9. Затем осуществляется переход на вторую и последующие позиции поиска. После прохождения всех позиций поиска процессор 2 обрабатывает результаты накоплений, используя заложенный алгоритм, и выносит решение о наличии или отсутствии сигнала на данных позициях.

Таким образом в цифровом корреляторе-прототипе реализуется двухэтапная процедура поиска сигналов - на первом этапе осуществляется поиск сильного сигнала с помощью аппаратных средств обнаружителя сигнала 14, реализующего функцию простого модульного обнаружителя, а на втором этапе (в случае отрицательного результата на первом этапе) осуществляется стандартный поиск сигнала программными средствами процессора 2.

В идеальных условиях при работе с сильными сигналами применение такого цифрового коррелятора дает в приемнике сигналов СРНС выигрыш, по сравнению с аналогами [1]-[6], в части уменьшения времени обнаружения сигнала и уменьшения нагрузки на процессор. В реальных условиях при работе с обычными (достаточно слабыми) сигналами применение такого цифрового коррелятора приводит к увеличению временных затрат на поиск сигнала за счет непроизводительных потерь времени, затрачиваемого на осуществление бесполезного в этом случае первого этапа, без какого-либо уменьшения при этом нагрузки на процессор.

Задачей, на решение которой направлено заявляемое изобретение, является создание цифрового коррелятора приемника сигналов СРНС, в котором задача обнаружения сигнала независимо от его уровня выполняется аппаратными средствами, что позволяет реально разгрузить процессор и использовать его освободившиеся ресурсы для решения дополнительных задач.

Сущность изобретения заключается в следующем. Цифровой коррелятор приемника сигналов СРНС содержит коммутатор сигналов СРНС, сигнальные входы которого образуют сигнальный вход цифрового коррелятора, первый и второй блоки цифровых демодуляторов, каждый из которых содержит группу цифровых демодуляторов, выходы которых образуют группу выходов соответствующего блока цифровых демодуляторов, опорные входы образуют группу опорных входов соответствующего блока цифрового демодулятора, а соединенные между собой сигнальные входы - сигнальный вход соответствующего блока цифровых демодуляторов, первый и второй цифровые смесители, сигнальные входы которых связаны с выходом коммутатора сигналов СРНС, а выходы - с сигнальными входами соответствующих блоков цифровых демодуляторов, первый и второй накопительные блоки, каждый из которых содержит группу накопителей, тактовые входы которых образуют тактовый вход соответствующего накопительного блока, выходы образуют группу выходов соответствующего накопительного блока, а сигнальные входы - группу сигнальных входов соответствующего накопительного блока, связанную с группой выходов соответствующего блока цифровых демодуляторов, обнаружитель сигнала, первая и вторая группы сигнальных входов которого связаны с группами выходов, соответственно, первого и второго накопительных блоков, цифровой управляемый генератор несущей, первый и второй выходы которого связаны с опорными входами, соответственно, первого и второго цифровых смесителей, программируемую линию задержки, выходы которой связаны с группами опорных входов первого и второго блоков цифровых демодуляторов, генератор опорного кода, выход которого связан с сигнальным входом программируемой линии задержки, цифровой управляемый генератор кода, выход которого связан с сигнальным входом генератора опорного кода, регистр управления, выходы которого связаны с управляющими входами программируемой линии задержки, коммутатора сигналов СРНС и генератора опорного кода, а также процессор, связанный через шину обмена данными с цифровым управляемым генератором кода, генератором опорного кода, регистром управления, цифровым управляемым генератором несущей, накопительными блоками и обнаружителем сигнала. При этом тактовые входы накопительных блоков, программируемой линии задержки, цифрового управляемого генератора несущей и цифрового управляемого генератора кода связаны с тактовым входом цифрового коррелятора. В отличие от прототипа, обнаружитель сигнала выполнен в виде квадратурного обнаружителя, реализующего алгоритм вычисления пяти точек шестнадцатиточечного дискретного преобразования Фурье с дополнительными нулями на интервале одной эпохи С/А кода с последующим вычислением модулей результатов преобразования и их некогерентным суммированием и сравнением с переменным порогом, значение которого устанавливается в зависимости от мощности шума и номера некогерентного отсчета, и содержит связанный с процессором через шину обмена данными контроллер, тактовый вход которого связан с тактовым входом цифрового коррелятора, а командный выход - с командным входом генератора опорного кода, мультиплексор, управляющий вход которого связан с соответствующим управляющим выходом контроллера, а первая и вторая группы сигнальных входов, образующие первую и вторую группу сигнальных входов обнаружителя сигнала, связаны с группами выходов соответствующих накопительных блоков, комплексный смеситель, первый и второй сигнальные входы которого связаны с соответствующими выходами мультиплексора, а опорные входы - с соответствующими опорными выходами контроллера, блок когерентного суммирования, первый и второй сигнальные входы которого связаны с соответствующими выходами комплексного смесителя, а управляющий вход - с соответствующим управляющим выходом контроллера, блок вычисления модуля, первый и второй сигнальные входы которого связаны с соответствующими выходами блока когерентного суммирования, а управляющий вход - с соответствующим управляющим выходом контроллера, блок некогерентного суммирования, сигнальный вход которого связан с выходом блока вычисления модуля, а управляющий вход - с соответствующим управляющим выходом контроллера, блок оценки мощности шума, сигнальный вход которого связан с выходом блока вычисления модуля, информационный вход связан с первым выходом блока некогерентного суммирования, управляющий вход связан с соответствующим управляющим выходом контроллера, а выход связан через шину обмена данными с процессором, блок оценки наличия сигнала, сигнальный вход которого связан с вторым выходом блока некогерентного суммирования, выход связан с сигнальным входом контроллера, управляющий вход связан с соответствующим управляющим выходом контроллера, а информационные входы связаны через шину обмена данными с процессором, а также блок определения частотно-временных координат глобального максимума, первый информационный вход которого связан с первым выходом блока некогерентного суммирования, второй информационный вход связан с выходом блока оценки наличия сигнала, управляющий вход связан с соответствующим управляющим выходом контроллера, а выход связан через шину обмена данными с процессором.

В варианте выполнения, имеющем практическое значение, группы накопителей и цифровых демодуляторов в каждом из накопительных блоков и блоков цифровых демодуляторов состоят, соответственно, из К накопителей и К цифровых демодуляторов, где К=16.

Сущность изобретения и возможность его промышленного использования поясняются чертежами и пояснительными материалами, представленными на фиг.1-6, где

на фиг.1 представлена обобщенная структурная схема цифрового коррелятора приемника сигналов СРНС, принятого в качестве прототипа;

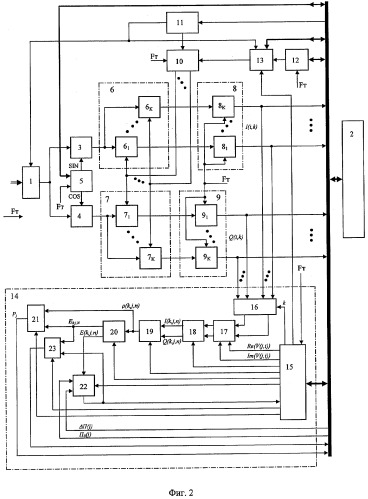

на фиг.2 - обобщенная структурная схема заявляемого цифрового коррелятора приемника сигналов СРНС;

на фиг.3 - обобщенная структурная схема блока оценки мощности шума;

на фиг.4 - обобщенная структурная схема блока оценки наличия сигнала;

на фиг.5 - графическое изображение набора коэффициентов, используемого в дискретном преобразовании Фурье;

на фиг.6 - матрица коэффициентов, используемых в дискретном преобразовании Фурье.

Заявляемый цифровой коррелятор приемника сигналов СРНС (далее цифровой коррелятор) содержит, см. фиг.2, коммутатор 1 сигналов СРНС, процессор 2, первый 3 и второй 4 цифровые смесители, относящиеся, соответственно, к синфазному и квадратурному каналам обработки, цифровой управляемый генератор 5 несущей, первый 6 и второй 7 блоки цифровых демодуляторов, относящиеся, соответственно, к синфазному и квадратурному каналам обработки, первый 8 и второй 9 накопительные блоки, относящиеся, соответственно, к синфазному и квадратурному каналам обработки, программируемую линию задержки 10, регистр 11 управления, цифровой управляемый генератор 12 кода, генератор 13 опорного кода и обнаружитель сигнала 14.

Блок 6 цифровых демодуляторов содержит группу из К цифровых демодуляторов 6₁÷6_K, блок 7 цифровых демодуляторов содержит группу из К цифровых демодуляторов 7₁÷7_K, накопительный блок 8 содержит группу из К накопителей 8₁÷8_K, а накопительный блок 9 содержит группу из К накопителей 9₁÷9_K, где К=16.

Сигнальные входы цифровых демодуляторов 6₁÷6_K соединены между собой и образуют сигнальный вход блока 6 цифровых демодуляторов, выходы цифровых демодуляторов 6₁÷6_K образуют группу выходов блока 6 цифровых демодуляторов, а опорные входы цифровых демодуляторов 6₁÷6_K образуют группу опорных входов блока 6 цифровых демодуляторов. Сигнальные входы цифровых демодуляторов 7₁÷7_K соединены между собой и образуют сигнальный вход блока 7 цифровых демодуляторов, выходы цифровых демодуляторов 7₁÷7_K образуют группу выходов блока 7 цифровых демодуляторов, а опорные входы цифровых демодуляторов 7₁÷7_K образуют группу опорных входов блока 7 цифровых демодуляторов.

Выходы накопителей 8₁÷8_K образуют группу выходов накопительного блока 8, сигнальные входы накопителей 8₁÷8_K образуют группу сигнальных входов накопительного блока 8, а соединенные между собой тактовые входы накопителей 8₁÷8_K образуют тактовый вход накопительного блока 8. Выходы накопителей 9₁÷9_K образуют группу выходов накопительного блока 9, сигнальные входы накопителей 9₁÷9_K образуют группу сигнальных входов накопительного блока 9, а соединенные между собой тактовые входы накопителей 9₁÷9_K образуют опорный вход накопительного блока 9.

Сигнальные входы коммутатора 1 сигналов СРНС образуют сигнальный вход цифрового коррелятора.

Сигнальные входы цифровых смесителей 3 и 4 связаны с выходом коммутатора 1 сигналов СРНС, а их опорные входы связаны, соответственно, с первым и вторым выходами цифрового управляемого генератора 5 несущей.

Сигнальные входы цифровых демодуляторов 6 и 7 связаны, соответственно, с выходами цифровых смесителей 3 и 4, а группы их выходов связаны, соответственно, с группами входов накопительных блоков 8 и 9.

Группы выходов накопительных блоков 8 и 9 связаны с первой и второй группами сигнальных входов обнаружителя сигналов 14, а также - через шину обмена данными - с процессором 2.

Выход цифрового управляемого генератора 12 кода связан с сигнальным входом генератора 13 опорного кода, выход которого связан с сигнальным входом программируемой линии задержки 10.

Выходы управляемой линии задержки 10 связаны с группами опорных входов блоков 6 и 7 цифровых демодуляторов. Управляющий вход программируемой линии задержки 10 связан с первым выходом регистра 11 управления, второй выход которого связан с управляющими входами коммутатора 1 сигналов СРНС и генератора 13 опорного кода.

Цифровой управляемый генератор 5 несущей, регистр 11 управления, цифровой управляемый генератор 12 кода, генератор 13 опорного кода и обнаружитель сигнала 14 связаны через шину обмена данными с процессором 2.

Тактовые входы цифрового управляемого генератора 5 несущей, накопительных блоков 8 и 9, программируемой линии задержки 10, цифрового управляемого генератора 12 кода и обнаружителя сигнала 14 связаны с тактовым входом цифрового коррелятора.

Обнаружитель сигнала 14 выполнен в виде квадратурного обнаружителя, реализующего алгоритм вычисления пяти точек шестнадцатиточечного дискретного преобразования Фурье с дополнительными нулями на интервале одной эпохи С/А кода с последующим вычислением модулей результатов преобразования и их некогерентным суммированием и сравнением с переменным порогом, значение которого устанавливается в зависимости от мощности шума и номера некогерентного отсчета.

Обнаружитель сигнала 14 содержит контроллер 15, мультиплексор 16, комплексный смеситель 17, блок 18 когерентного суммирования, блок 19 вычисления модуля, блок 20 некогерентного суммирования, блок 21 оценки мощности шума, блок 22 оценки наличия сигнала и блок 23 определения частотно-временных координат глобального максимума.

Контроллер 15 связан через шину обмена данными с процессором 2; тактовый вход контроллера 15, образующий тактовый вход обнаружителя сигнала 14, связан с тактовым входом цифрового коррелятора; командный выход контроллера 15 связан с командным входом генератора 13 опорного кода.

Первая и вторая группы сигнальных входов мультиплексора 16, образующие первую и вторую группу сигнальных входов обнаружителя сигнала, связаны с группами выходов накопительных блоков 8 и 9. Управляющий вход мультиплексора 16 связан с соответствующим управляющим выходом контроллера 15.

Первый и второй сигнальные входы комплексного смесителя 17 связаны с соответствующими выходами мультиплексора 16, а опорные входы - с соответствующими опорными выходами контроллера 15.

Первый и второй сигнальные входы блока 18 когерентного суммирования связаны с соответствующими выходами комплексного смесителя 17, а управляющий вход - с соответствующим управляющим выходом контроллера 15.

Первый и второй сигнальные входы блока 19 вычисления модуля связаны с соответствующими выходами блока 18 когерентного суммирования, а управляющий вход - с соответствующим управляющим выходом контроллера 15.

Сигнальный вход блока 20 некогерентного суммирования связан с выходом блока 19 вычисления модуля, а управляющий вход - с соответствующим управляющим выходом контроллера 15.

Сигнальный вход блока 21 оценки мощности шума связан с выходом блока 19 вычисления модуля, информационный вход связан с первым выходом блока 20 некогерентного суммирования, управляющий вход связан с соответствующим управляющим выходом контроллера 15, а выход связан через шину обмена данными с процессором 2.

Сигнальный вход блока 22 оценки наличия сигнала связан со вторым выходом блока 20 некогерентного суммирования, выход связан с сигнальным входом контроллера 15, управляющий вход связан с соответствующим управляющим выходом контроллера 15, а информационные входы связаны через шину обмена данными с процессором 2.

Первый информационный вход блока 23 определения частотно-временных координат глобального максимума связан с первым выходом блока 20 некогерентного суммирования, второй информационный вход связан с выходом блока 22 оценки наличия сигнала, управляющий вход связан с соответствующим управляющим выходом контроллера 15, а выход связан через шину обмена данными с процессором 2.

В рассматриваемом примере блок 21 оценки мощности шума содержит (фиг.3) блок 24 регистров, состоящий из регистров 24₁÷24_J (J=5), объединенные сигнальные входы которых связаны с выходом сумматора 25, а выходы связаны с соответствующими сигнальными входами мультиплексора 26, а также с соответствующими суммирующими входами блока 27 вычитания, вычитающие входы которого связаны с выходами сумматоров 28₁÷28_J. Входы сумматоров 28₁÷28_J образуют информационный вход блока 21 оценки мощности шума, связанный с первым выходом блока 20 некогерентного суммирования. Первый вход сумматора 25 образует сигнальный вход блока 21 оценки мощности шума, связанный с выходом блока 19 вычисления модуля. Второй вход сумматора 25 связан с выходом мультиплексора 26. Управляющие входы мультиплексора 26 и регистров 24₁÷24_J образуют управляющий вход блока 21 оценки мощности шума, связанный с соответствующим управляющим выходом контроллера 15. Выходы блока 27 вычитания образуют выход блока 21 оценки мощности шума, связанный через шину обмена данными с процессором 2.

В рассматриваемом примере блок 22 оценки наличия сигнала содержит (фиг.4) блок 29 сравнения, выходной регистр 30, блок 31 формирования порога, блок 32 начального значения порога и блок 33 приращения порога. Вход выходного регистра 30 связан с выходом блока 29 сравнения. Выход выходного регистра 30 образует выход блока 22 оценки наличия сигнала, связанный с сигнальным входом контроллера 15 и вторым информационным входом блока 23 определения частотно-временных координат глобального максимума. Сигнальный вход блока 29 сравнения образует сигнальный вход блока 22 оценки наличия сигнала, связанный с вторым выходом блока 20 некогерентного суммирования. Опорный вход блока 29 сравнения связан с выходом блока 31 формирования порога, первый информационный вход которого связан с выходом блока 32 начального значения порога, а второй информационный вход связан с выходом блока 33 приращения порога. Блок 31 формирования порога состоит из регистров 34₁÷34_j (J=5), объединенные сигнальные входы которых связаны с выходом сумматора 35, а выходы связаны с соответствующими сигнальными входами мультиплексора 36, выход которого, образующий выход блока 31 формирования порога, связан с первым входом сумматора 35 и опорным входом блока 29 сравнения. Входы установки начального значения регистров 34₁÷34_J образуют первый информационный вход блока 31 формирования порога, связанный с выходом блока 32 начального значения порога. Второй вход сумматора 35 образует второй информационный вход блока 31 формирования порога, связанный с выходом блока 33 приращения порога. Блок 32 начального значения порога состоит из регистров 37₁÷37_J, объединенные сигнальные входы которых образуют информационный вход блока 32 начального значения порога, а выходы связаны с соответствующими сигнальными входами мультиплексора 38, выход которого связан с первым информационным входо
