Способ обеспечения многоадресных услуг в системе подвижной связи

Способ обеспечения многоадресных услуг в системе подвижной связи

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение имеет отношение к способу предоставления мультимедийных широковещательных/многоадресных услуг (MBMS) универсальной подвижной телекоммуникационной системы (UMTS), а более конкретно к способу передачи многоадресных данных по нисходящему общему каналу.

УРОВЕНЬ ТЕХНИКИ

Универсальная подвижная телекоммуникационная система (UMTS) представляет собой третье поколение подвижных систем связи, являющихся развитием стандарта, известного как глобальная система подвижной (мобильной) связи (GSM). Данный стандарт является европейским стандартом, целью которого является предложение улучшенных услуг подвижной связи, на основе базовой сети глобальной системы связи (GSM) и технологии широкополосного множественного доступа с кодовым разделением (W-CDMA).

На фиг.1 представлена общая структура сети универсальной подвижной телекоммуникационной системы (UMTS).

Как показано на фиг.1, принципиально, универсальная подвижная телекоммуникационная система (UMTS) подразделяется на: терминал (UE - пользовательское оборудование), универсальную наземную сеть радиодоступа (UTRAN) и базовую сеть.

Универсальная наземная сеть радиодоступа (UTRAN) содержит одну или более подсистем радиосети (RNS). Каждая подсистема радиосети (RNS) включает в себя контроллер радиосети (RNC) и одну или более базовых станций (Узлы В), управляемых контроллерами радиосети (RNC).

Базовые станции (Узлы В), управляемые контроллерами радиосети (RNC), принимают информацию, посылаемую физическим уровнем терминала (например, мобильной станцией, абонентской аппаратурой и/или абонентским блоком) через восходящий канал связи, и передают данные на терминал через нисходящий канал связи. Таким образом, для терминалов базовые станции (Узлы В) играют роль точек доступа универсальной наземной сети радиодоступа (UTRAN).

Контроллеры радиосети (RNC) выполняют функции, включающие в себя назначение радиоресурсов и управление ими, и работают в качестве точки доступа к базовой сети.

Основной функцией универсальной наземной сети радиодоступа (UTRAN) является создание и поддержание однонаправленного канала радиодоступа (RAB) для соединения по вызову между терминалом и базовой сетью. Базовая сеть обеспечивает требования к качеству обслуживания (QoS) сквозного канала связи для однонаправленного канала радиодоступа (RAB), и, соответственно, универсальная наземная сеть радиодоступа (UTRAN) может обеспечить требования к качеству обслуживания (QoS) сквозного канала связи путем построения и поддержания однонаправленного канала связи (RAB).

Услуги однонаправленного канала радиодоступа (RAB) разделяются на услуги интерфейса "Iu" однонаправленного канала связи [между контроллером радиосети (RNC) и базовой сетью] и услуги однонаправленного радиоканала нижнего уровня. Услуги интерфейса "Iu" обеспечивают надежность передачи данных пользователя между граничными узлами универсальной наземной сети радиодоступа (UTRAN) и базовой сети, тогда как обслуживание однонаправленного радиоканала обеспечивает надежность передачи данных пользователя между терминалом и универсальной наземной сетью радиодоступа (UTRAN).

Фиг.2 иллюстрирует протокол радиосвязи между терминалом и универсальной наземной сетью радиодоступа (UTRAN) на основе стандартов беспроводного сетевого радиодоступа 3GPP ("Проект о сотрудничестве третьего поколения").

Как показано на фиг.2, в вертикальной плоскости структура протокола радиосвязи состоит из физического уровня, уровня каналов передачи данных и сетевого уровня, а в горизонтальной плоскости делится на плоскость пользователя для передачи информационных данных и плоскость управления для передачи управляющих сигналов.

Плоскость пользователя представляет собой область, в которой передается информация трафика пользователя (поток сообщений пользователя), например голос или IP-пакет (пакет данных для передачи через сеть Интернет). Плоскость управления представляет собой область, в которой передается управляющая информация, такая как интерфейс сети или поддержание и обслуживание вызовов.

Как видно из фиг.2, уровни протокола включают в себя первый уровень (L1), второй уровень (L2) и третий уровень (L3), размещенные на трех нижних уровнях стандартной модели взаимодействия открытых систем (OSI), хорошо известной в области систем связи.

Первый уровень - физический уровень (PHY) - предоставляет услуги по передаче информации верхнему уровню, используя различные технологии радиопередачи.

Первый уровень подключен к уровню управления доступом к среде (MAC) через транспортный канал, и через транспортный канал данные передаются между уровнем протоколов управления доступом к среде (MAC) и физическим уровнем (PHY).

Данные передаются через транспортный канал в соответствии с интервалами времени передачи (TTI). Физический канал передает данные, разделяя их на блоки определенной продолжительности по времени, называемые кадрами (блоки данных фиксированного формата - фреймы). Для синхронизации транспортного канала между терминалом (UE) и универсальной наземной сетью радиодоступа (UTRAN) используется номер кадра соединения (CFN). Для транспортного канала, за исключением пейджингового канала (РСН), значения номера кадра соединения (CFN) находятся в диапазоне 0-255. Таким образом, номер кадра соединения (CFN) циклически повторяется с периодом в 256 кадров.

Кроме номера кадра соединения (CFN) для синхронизации физического канала используется системный номер кадра (SFN). Значения системного номера кадра (SFN) находятся в диапазоне 0-4095, и номер циклически повторяется с периодом в 4096 кадров.

Уровень управления доступом к среде (MAC) предоставляет услугу по перераспределению параметра уровня управления доступом к среде (MAC) для распределения и перераспределения радиоресурсов.

Уровень управления доступом к среде (MAC) соединен с уровнем управления радиоканалом (RLC) через логический канал, и в соответствии с видом передаваемой информации предусмотрены различные логические каналы. В основном при передаче информации плоскости управления используется канал управления. При передаче информации плоскости пользователя используется транспортный канал.

Уровень управления доступом к среде (MAC) делится на подуровень управления доступом к среде "МАС-b", подуровень управления доступом к среде "MAC-d" и подуровень управления доступом к среде "MAC-c/sh" в соответствии с типами управляемых транспортных каналов. Подуровень управления доступом к среде "МАС-b" управляет широковещательным каналом (ВСН), обеспечивая широковещательную рассылку системной информации, в то время как подуровень управления доступом к среде "MAC-c/sh" управляет общим транспортным каналом, например каналом прямого доступа (FACH), нисходящим общим каналом (DSCH) и другими, используемыми совместно с другими терминалами.

В универсальной наземной сети радиодоступа (UTRAN) подуровень уровня управления доступом к среде "MAC-c/sh" расположен в управляющем контроллере радиосети (CRNC) и управляет каналами, совместно используемыми каждым терминалом в ячейке сети, поэтому один подуровень уровня управления доступом к среде "MAC-c/sh" существует в каждой ячейке.

Подуровень уровня управления доступом к среде "MAC-d" управляет выделенным каналом (DCH), транспортным каналом, выделенным для конкретного терминала. Соответственно, подуровень уровня управления доступом к среде "MAC-d" расположен в обслуживающем контроллере радиосети (SRNC), управляющим соответствующим терминалом, и по одному подуровню уровня управления доступом к среде "MAC-d" имеется в каждом терминале.

Уровень управления радиоканалом (RLC) поддерживает надежную передачу данных и может выполнять функцию сегментации и конкатенации (последовательного объединения элементов) блока служебных данных (SDU), поступающего с верхнего уровня. Размер блока служебных данных (SDU) уровня управления радиоканалом (RLC), передаваемого с верхнего уровня, регулируется в соответствии с пропускной способностью на уровне управления радиоканалом (RLC), в котором к блоку добавляется информация заголовка, и затем он передается в форме блока протокольных данных (PDU) на уровень управления доступом к среде (MAC). Уровень управления радиоканалом (RLC) содержит буфер уровня управления каналом для хранения поступающих с более высокого уровня блока служебных данных (SDU) или блока протокольных данных (PDU) уровня управления радиоканалом (RLC).

Уровень управления широковещательной/многоадресной передачей (ВМС) выполняет функции планирования передачи сотовых широковещательных сообщений (СВ), передаваемых из базовой сети, и широковещательной рассылке указанных сообщений (СВ) терминалам (UE), расположенным в конкретной ячейке (ячейках). На стороне универсальной наземной сети радиодоступа (UTRAN) сотовое широковещательное сообщение (СВ), передаваемое с более высокого уровня, объединяется с информацией, например идентификатором сообщения (ID), серийным номером или схемой кодирования, и передается в форме сообщения уровня управления широковещательной/многоадресной передачей (ВМС) на уровень управления радиоканалом (RLC) и уровень управления доступом к среде (MAC) через логический общий канал обмена информацией (СТСН). В этом случае логический общий канал обмена информацией (СТСН) преобразуется в транспортный канал прямого доступа (FACH) и вторичный общий управляющий физический канал (S-CCPCH)

Уровень протоколов сходимости пакетных данных (PDCP) является верхним уровнем управления радиоканалом (RLC), обеспечивающим эффективную передачу данных по радиоинтерфейсу с относительно малой полосой пропускания с использованием сетевого протокола, такого как "IPv4" (протокол сети Интернет версия 4) или "IPv6" (протокол сети Интернет версия 6). Для этой цели уровень протоколов сходимости пакетных данных (PDCP) выполняет функцию сокращения излишней управляющей информации, которая называется сжатием заголовка, и в этом случае можно использовать такие методы сжатия заголовка, как "RFC2507" и "RFC3095" [робастное сжатие заголовка: (ROHC)], описанные в инструкциях международной группы по стандартизации, называемой IETF (Комитет инженерной подготовки сети Интернет). В этих способах, поскольку передается только информационный реквизит для заголовочной части данных, управляющая информация передается так, что объем передаваемых данных можно уменьшить.

Уровень управления радиоресурсами (RRC), расположенный в самой нижней части третьего уровня (L3), определен только в плоскости управления и управляет логическими каналами, транспортными каналами и физическими каналами в отношении настройки, реконфигурации и освобождения однонаправленных радиоканалов (RB). Обслуживание однонаправленных радиоканалов (RB) означает услугу, предоставляемую вторым уровнем для передачи данных между терминалом и универсальной наземной сетью радиодоступа (UTRAN), а настройка однонаправленного радиоканала (RB) означает способы оговаривания характеристик уровня протокола и канала, которые необходимы для предоставления конкретной услуги, а также настройки соответствующих частных параметров и методов эксплуатации.

Теперь будет дано описание МАС-подуровней уровня управления доступом к среде (MAC).

Основной функцией уровня управления доступом к среде (MAC), существующего между уровнем управления радиоканалом (RLC) и физическим уровнем, является преобразование данных между логическим каналом и транспортным каналом. Необходимость этого состоит в том, что способы обработки данных на каналах верхнего и нижнего уровней уровня управления доступом к среде (MAC) различны. То есть на верхнем уровне уровня управления доступом к среде (MAC) данные обрабатываются отдельно с использованием канала управления плоскости управления и канала трафика пользовательской плоскости, в соответствии с содержанием передаваемых каналом данных. Между тем, на нижнем уровне данные обрабатываются отдельно с использованием общего канала и выделенного канала, в зависимости от того, является ли канал каналом общего пользования, поэтому межканальное преобразование имеет большое значение.

На фиг.3 изображена схема отображения между логическим и транспортным каналами, существующая на терминале (UE). Для универсальной наземной сети радиодоступа (UTRAN) стрелки имеют противоположные направления.

Другой важной функцией уровня управления доступом к среде (MAC) может быть уплотнение логических каналов. При отображении каналов уровня управления доступом к среде (MAC) отображает несколько логических каналов на один транспортный канал, чтобы таким образом добиться уплотнения, которое повышает эффективность транспортного канала. Такое уплотнение может обеспечить весьма значительное преимущество при прерывистой передаче сигнальной информации и передаче пакетных данных, так что оно используется для сигнального радиоканала (SRB) или услуг однонаправленного радиоканала (RAB) по пакетной передаче (PS). В случае услуг однонаправленного радиоканала (RAB) в режиме коммутации каналов (CS) функция уплотнения не используется, поскольку данные передаются непрерывно.

Соответственно, уровень управления доступом к среде (MAC) обеспечивает гибкость выбора канала и эффективность канального ресурса посредством отображения каналов и уплотнения логических каналов. В этом случае для поддержки отображения каналов и уплотнения логических каналов требуются дополнительные функции. То есть в уровне управления доступом к среде (MAC) дополнительно выполняются четыре функции.

1. Обработка приоритетов

Для поддержки различных структур отображения каналов уровень управления доступом к среде (MAC) выполняет функцию обработки приоритетов. Обработка приоритетов бывает двух типов: первый тип - это обработка приоритетов между несколькими терминалами (UE), другой тип - обработка приоритетов для одного терминала (UE).

Обработка приоритетов между несколькими терминалами (UE) соответствует случаю, когда данные нескольких терминалов (UE) передаются по нисходящему каналу через общий транспортный канал [канал прямого доступа (FACH) или нисходящий общий канал (DSCH)]. В этом случае уровень управления доступом к среде (MAC) сначала передает данные пользователя (UE), имеющего более высокий приоритет. То есть уровень управления доступом к среде (MAC) подходящим образом распределяет общий канал для каждого терминала (UE) в каждый интервал времени передачи (TTI), чтобы тем самым повысить эффективность канального ресурса. Это относится к функции динамического планирования.

Обработка приоритетов для одного терминала (UE) соответствует случаю, когда несколько логических каналов, принадлежащих одному терминалу (UE), отображаются на один транспортный канал. Уровень управления доступом к среде (MAC) определяет приоритет на основе приоритета логического канала. Это относится к выбору сочетания транспортных форматов, и уровень управления доступом к среде (MAC) выбирает сочетание транспортных форматов, способное сначала передавать данные логического канала, имеющего более высокий приоритет.

2. Выбор сочетания транспортных форматов

Уровень управления доступом к среде (MAC) передает транспортные блоки (ТВ) на физический уровень посредством транспортного канала. Транспортный формат (TF) означает правило для размера и количества транспортных блоков (ТВ), передаваемых одним транспортным каналом. При определении транспортного формата (TF) для данного транспортного канала уровня управления доступом к среде (MAC) должен учитывать уплотнение транспортного канала на физическом уровне.

Уплотнение транспортных каналов относится к отображению множества транспортных каналов на один кодированный составной транспортный канал (CCTrCH). Хотя эта функция выполняется на физическом уровне, уровень управления доступом к среде (MAC) при определении транспортного формата (TF) должен учитывать каждый транспортный канал, отображаемый на тот же кодированный составной транспортный канал (CCTrCH). На самом деле, объем данных, обрабатываемых на физическом уровне, - это объем данных, передаваемых через кодированный составной транспортный канал (CCTrCH), так что уровень управления доступом к среде (MAC) при рассмотрении кодированного составного транспортного канала (CCTrCH) должен определить транспортный формат (TF) каждого транспортного канала. В этом случае сочетание транспортного формата (TF) называется комбинацией транспортных форматов (TFC). Комбинация транспортных форматов (TFC) не определяется собственно уровнем управления доступом к среде (MAC), а выбирается из имеющейся совокупности комбинаций транспортных форматов (TFCS), о которой сообщает уровень управления радиоресурсами (RRC). То есть уровень управления радиоресурсами (RRC) при начальном задании параметров сообщает уровню управления доступом к среде (MAC) о совокупности комбинаций транспортных форматов (TFCS), имеющихся для одного кодированного составного транспортного канала (CCTrCH), а затем уровень управления доступом к среде (MAC) выбирает подходящую комбинацию транспортных форматов (TFC) из совокупности комбинаций транспортных форматов (TFCS) для каждого интервала времени передачи (TTI).

Выбор подходящей комбинации транспортных форматов (TFC) среди заданной совокупности комбинаций транспортных форматов (TFCS) для каждого интервала времени передачи (TTI) является функцией, выполняемой уровнем управления доступом к среде (MAC), которая состоит из двух этапов.

Во-первых, уровень управления доступом к среде (MAC) составляет совокупность действующих комбинаций транспортных форматов (TFC) для совокупности комбинаций транспортных форматов (TFCS), назначенных кодированному составному транспортному каналу (CCTrCH), и выбирает в совокупности действующих комбинаций транспортных форматов (TFC) подходящую комбинацию транспортных форматов (TFC). Действующая совокупность комбинаций транспортных форматов (TFC) представляет собой совокупность комбинаций транспортных форматов (TFC), действительно доступных в течение соответствующего интервала времени передачи (TTI) среди назначенной совокупности комбинаций транспортных форматов (TFCS). Выбор подходящей комбинации транспортных форматов (TFC) проводится в каждый момент с учетом изменения состояния канала. Когда для использования в соответствующий интервал времени передачи (TTI) из действующей совокупности комбинаций транспортных форматов (TFC) выбирается какая-либо комбинация транспортных форматов (TFC), уровень управления доступом к среде (MAC) выбирает комбинацию транспортных форматов (TFC) на основе приоритета логического канала. То есть уровень управления доступом к среде (MAC) выбирает комбинацию транспортных форматов (TFC), которая способна преимущественно передавать данные логического канала, имеющего более высокий приоритет, и такой выбор комбинации транспортных форматов (TFC) относится к функции обработки приоритетов.

В отношении канала случайного доступа (RACH) или управляющего физического канала (СРСН), общего транспортного канала восходящей связи; поскольку один транспортный канал назначает один кодированный составной транспортный канал (CCTrCH), то для этих каналов используется соглашение о выборе транспортного формата (TF).

3. Идентификация

Уровень управления доступом к среде (MAC) нуждается в функции идентификации. Причина состоит в том, что, во-первых, общий транспортный канал находится в совместном пользовании для нескольких терминалов (UE), поэтому каждый терминал (UE) должен быть идентифицирован, и, во-вторых, в связи с уплотнением логических каналов каждый логический канал должен быть идентифицирован. Соответственно, уровень управления доступом к среде (MAC) включает в заголовок блока протокольных данных (PDU) уровня управления доступом к среде (MAC) четыре типа полей для идентификации, как показано на фиг.4. Указанные поля заголовка уровня управления доступом к среде (MAC) не обязательно присутствуют в заголовке, и их наличие определяется в зависимости от соответствующих соотношений между логическим каналом и транспортным каналом.

Идентификация терминала необходима, когда выделенный логический канал, такой как выделенный канал управления (DCCH) или выделенный канал обмена информацией (DTCH), отображается на общий транспортный канал, такой как канал случайного доступа (RACH), канал прямого доступа (FACH), управляющий физический канал (СРСН), нисходящий канал общего пользования (DSCH) или восходящий канал общего пользования (USCH). Для идентификации каждого терминала (UE) уровень управления доступом к среде (MAC) добавляет временный идентификатор радиосети (RNTI), идентификационную информацию терминала в поле заголовка идентификатор терминала (поле "UE-ID") и передает его. Временный идентификатор радиосети (RNTI) включает в себя временный идентификатор радиосети UTRAN "U-RNTI", временный идентификатор радиосети соты "С-RNTI" и временный идентификатор радиосети нисходящего канала общего пользования "DSCH-RNTI", поэтому уровень управления доступом к среде (MAC) также добавляет поле типа идентификатора терминала "UE-ID", обозначающее, какой временный идентификатор радиосети (RNTI) используется, и передает его.

Идентификация выделенных логических каналов осуществляется посредством поля "управление/поток информации" (поле "С/Т"). Причина состоит в том, что, во-первых, в отличие от других логических каналов несколько выделенных логических каналов могут отображаться на один транспортный канал и, во-вторых, выделенный логический канал обрабатывается в подуровне управления выделенными каналами "MAC-d" обслуживающего контроллера радиосети (SRNC), а другие логические каналы поставляются в подуровень управления общими и совмещенными каналами "MAC-c/sh" управляющего контроллера радиосети (CRNC). Выделенные логические каналы, отображаемые на один транспортный канал соответственно, имеют идентификатор логического канала, который используется в качестве значения поля "С/Т". Если в транспортном канале существует только один выделенный логический канал, поле "С/Т" не используется.

На фиг.5 показана информация заголовка уровня управления доступом к среде (MAC) в соответствии с картой отображения зависимости между выделенным логическим каналом и транспортным каналом согласно общепринятой технологии.

Как показано на фиг.5, поле "С/Т" присутствует только тогда, когда отображаются несколько выделенных логических каналов [выделенный канал управления (DCCH) или выделенный канал обмена информацией (DTCH)], "N" означает отсутствие заголовка, а значок-тире "-" означает отсутствие области отображения. Кроме того, поскольку поле идентификатора терминала "UE-ID" существует одновременно с полем типа идентификатора терминала "UE-ID", это просто указывается посредством "UE-ID".

4. Измерение объема трафика (потока информационного обмена - загрузки канала) и переключение типа транспортного канала

Чтобы помочь уровню управления радиоресурсами (RRC) в динамическом управлении радиоканалом, уровень управления доступом к среде (MAC) выполняет функции измерения объема потока информационного обмена (трафика) и изменения типа транспортного канала.

Измерение объема потока информационного обмена (трафика) выполняется в транспортном канале. Уровень управления доступом к среде (MAC) измеряет объем буфера уровня управления радиоканалом (RLC) каждого логического канала, отображаемого на транспортном канале, для каждого интервала времени передачи (TTI), и суммирует их, вычисляя объем потока информационного обмена (трафика) транспортного канала. В этом случае объем потока информационного обмена (трафика) транспортного канала указывает объем данных, который должен передать транспортный канал.

Результаты измерений уровень управления доступом к среде (MAC) сообщает уровню управления радиоресурсами (RRC). В отличие от измерений объема потока информационного обмена (трафика), выполняемых для каждого интервала времени передачи (TTI), сообщение по результатам измерений делается при невыполнении установленного условия. Тип отчета включает в себя способ переключения по сигналу о событии для сообщения результатов измерений, когда результат измерения превышает пороговое значение и регулярный способ для сообщения результатов измерений в любое заранее определенное время.

По получении результатов измерений уровень управления радиоресурсами (RRC) определяет, является ли текущий транспортный канал подходящим для каждого из радиоканалов, и если текущий транспортный канал не является подходящим, уровень управления радиоресурсами (RRC) дает уровню управления доступом к среде (MAC) команду сменить транспортный канал для радиоканала. То есть изменение типа транспортного канала является функцией эффективного управления ресурсом транспортного канала путем выборочного использования подходящего транспортного канала в соответствии с объемом поступающих данных.

Опишем теперь мультимедийную широковещательную/многоадресную услугу (MBMS).

Мультимедийная широковещательная/многоадресная услуга (MBMS) представляет собой услугу по передаче мультимедийных данных, таких как аудио, видеоданные или изображения, на множество терминалов, осуществляемую путем использования услуги однонаправленного радиоканала с соединением один со многими. Мультимедийная широковещательная/многоадресная услуга (MBMS) делится на режим широковещательной передачи и режим многоадресной передачи. То есть Мультимедийная широковещательная/многоадресная услуга (MBMS) делится на широковещательную услугу MBMS и многоадресную услугу MBMS.

Режим широковещательной передачи услуги MBMS представляет собой услугу для передачи мультимедийных данных каждому пользователю в зоне широковещательной передачи. Зона широковещательной передачи представляет собой зону, доступную для услуг широковещательной передачи. Одна или более зон широковещательной передачи могут находиться в одной сети подвижной связи общего пользования (PLMN), одна или более услуг широковещательной передачи могут поставляться в одну зону широковещательной передачи, и одна услуга широковещательной передачи может поставляться в несколько зон широковещательной передачи.

Режим многоадресной передачи услуги MBMS представляет собой услугу по передаче мультимедийных данных только конкретной группе пользователей, находящихся в зоне многоадресной передачи. Зона многоадресной передачи представляет собой зону, доступную для услуг многоадресной передачи. Одна или более зон многоадресной передачи могут находиться в одной сети подвижной связи общего пользования (PLMN), одна или более услуг многоадресной передачи могут поставляться в одну зону многоадресной передачи, и одна услуга многоадресной передачи может поставляться в несколько зон многоадресной передачи.

В режиме многоадресной передачи пользователь получает предложение на присоединение к группе многоадресной рассылки для получения конкретной услуги многоадресной передачи. В этом случае, понятие группы многоадресной передачи относится к группе пользователей, получающих конкретную услугу многоадресной передачи, а понятие присоединения относится к действиям по получению допуска в группу многоадресной передачи для получения конкретной услуги многоадресной передачи.

Данные мультимедийной широковещательной/многоадресной услуги (MBMS) передаются из контроллера радиосети (RNC) на базовую станцию и на терминал с использованием услуг уровня протоколов сходимости пакетных данных (PDCP), уровня управления радиоканалом (RLC), уровня управления доступом к среде (MAC) и физического уровня, расположенных в пользовательской плоскости протокола универсальной наземной сети радиодоступа (UTRAN). То есть данные мультимедийной широковещательной/многоадресной услуги (MBMS), передаваемые из базовой сети (CN), подвергаются сжатию заголовка на уровне протоколов сходимости пакетных данных (PDCP) и передаются модулем работы без подтверждения уровня управления радиоканалом (RLC UM) через протокол извещения о сеансах работы без подтверждения уровня управления радиоканалом (RLC UM SAP) и затем на уровень управления доступом к среде (MAC) через общий канал обмена информацией, логический канал.

Уровень управления доступом к среде (MAC) добавляет к принимаемым данным мультимедийной широковещательной/многоадресной услуги (MBMS) заголовок уровня управления доступом к среде (MAC) и передает их на физический уровень базовой станции через общий транспортный канал. Затем данные мультимедийной широковещательной/многоадресной услуги (MBMS) подвергаются на физическом уровне кодированию и модуляции и передаются на терминал через общий физический канал.

Однонаправленный радиоканал мультимедийной широковещательной/многоадресной услуги (MBMS RB), радиоканал (RB) для мультимедийной широковещательной/многоадресной услуги (MBMS), служит для передачи пользовательских данных одной определенной мультимедийной широковещательной/многоадресной услуги (MBMS), передаваемых из базовой сети в универсальную наземную сеть радиодоступа (UTRAN) в определенную группу терминалов. Однонаправленный радиоканал мультимедийной широковещательной/многоадресной услуги (MBMS RB) в общем делится на радиоканал с соединением один со многими ("точка - множество точек") и радиоканал с соединением один с одним ("точка-точка"). Чтобы предоставлять мультимедийную широковещательную/многоадресную услугу (MBMS), универсальная наземная сеть радиодоступа (UTRAN) выбирает один из двух типов радиоканалов мультимедийной широковещательной/многоадресной услуги (MBMS RB). Чтобы выбрать радиоканал мультимедийной широковещательной/многоадресной услуги (MBMS RB), универсальная наземная сеть радиодоступа (UTRAN) определяет количество пользователей определенной мультимедийной широковещательной/многоадресной услуги (MBMS), присутствующих в одной соте. Универсальная наземная сеть радиодоступа (UTRAN) задает внутреннее пороговое значение, и, если количество пользователей, присутствующих в соте, меньше порогового значения, универсальная наземная сеть радиодоступа (UTRAN) выбирает радиоканал мультимедийной широковещательной/многоадресной услуги (MBMS RB) с соединением один с одним ("точка-точка"), тогда как, если количество пользователей, присутствующих в соте, больше порогового значения, универсальная наземная сеть радиодоступа (UTRAN) выбирает радиоканал мультимедийной широковещательной/многоадресной услуги (MBMS RB) с соединением один со многими ("точка - множество точек").

Проект партнерства по созданию системы радиосвязи третьего поколения (3GPP) предлагает нисходящий канал общего пользования (DSCH), включающий в себя высокоскоростной нисходящий канал (HS-DSCH), в частности, для поддержки услуг пакетной передачи данных.

Чтобы нисходящий канал общего пользования (DSCH) предоставлял услуги многоадресной передачи, он должен поддерживать радиоканал связи один со многими, и в это время на нисходящий канал общего пользования (DSCH) должен отображаться общий логический канал, такой как общий канал обмена информацией (СТСН) или канал обмена информацией мультимедийной широковещательной/многоадресной услуги (МТСН). Однако, в этом отношении, в общепринятой технологии, поскольку нисходящий канал общего пользован (DSCH) передает только данные выделенного логического канала, поле для идентификации логического канала, отображаемого на нисходящий канал общего пользования (DSCH), не добавляется в заголовок уровень управления доступом к среде (MAC). Таким образом, когда данные общего логического канала передаются через нисходящий канал общего пользования (DSCH), в случае, когда поле, обозначающее тип логического канала, не включается в заголовок уровня управления доступом к среде (MAC) для передачи по нисходящему каналу общего пользования (DSCH), терминал не может узнать, к какому типу логического канала принадлежит блок данных, полученный по нисходящему каналу общего пользования (DSCH), и, таким образом, существует высокая вероятность ошибки связи.

Вышеприведенные ссылки приведены здесь в соответствии с изложением дополнительных или альтернативных подробностей, свойств и/или технических основ известного уровня техники.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Таким образом, задачей настоящего изобретения является создание метода передачи данных, способного различать тип данных услуги многоадресной передачи в случае, когда данные услуги многоадресной передачи передаются посредством канала общего пользования.

Другой задачей настоящего изобретения является создание метода передачи данных, способного предоставлять услуги многоадресной передачи через канал общего пользования.

Для достижения, по меньшей мере, вышеназванных задач полностью или частично предложен способ обеспечения услуг многоадресной передачи в беспроводной системе связи, где служебные данные логического канала отображаются на общий транспортный канал и передаются на терминал, включая добавление к служебным данным идентификатора логического канала для передачи и отображение соответствующих служебных данных в общем транспортном канале.

Предпочтительно, логический канал представляет собой общий логический канал или выделенный логический канал, а общий логический канал может быть общим каналом обмена информацией (трафика) (СТСН), общим каналом управления, каналом информационных потоков (трафика) мультимедийной широковещательной/многоадресной услуги MBMS (МТСН) или каналом управления мультимедийной широковещательной/многоадресной услугой (МССН).

Предпочтительно, общий транспортный канал представляет собой нисходящий канал общего пользования (DSCH).

Предпочтительно, общий транспортный канал представляет собой высокоскоростной нисходящий канал общего пользования (HS-DSCH).

Предпочтительно, служебные данные являются данными мультимедийной широковещательной/многоадресной услуги (MBMS).

Предпочтительно, служебные данные представляют собой блок протокольных данных мультимедийной широковещательной/многоадресной услуги MBMS, который является блоком протокольных данных уровня управления доступом к среде (MAC).

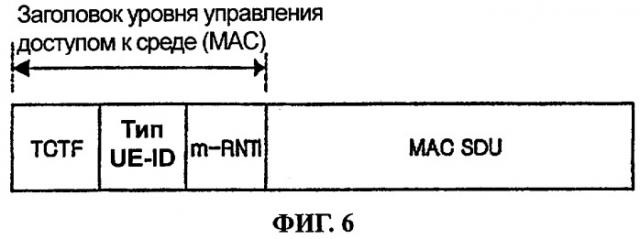

Предпочтительно, идентификатор логического канала представляет собой поле типа целевого канала (TCTF), и поле типа заданного канала (TCTF) указывает, является ли логический канал, отображаемый на общий транспортный канал, общим логическим каналом или выделенным логическим каналом. Идентификатор логического канала добавляется, когда служебные данные передаются с уровня контроля доступа к среде (MAC) на нижний уровень.

Предпочтительно, идентификатор логического канала добавляется обычным составным элементом уровня управления доступом к среде (MAC), таким как подуровень управления общими и совмещенными каналами (МАС-c/sh) уровня управления доступом к среде, который управляет общим ресурсом радиосвязи каждого терминала в соте.

Предпочтительно, идентификатор логического канала включают в заголовок служебных данных, и указанный заголовок представляет собой заголовок уровня управления доступом к среде (MAC).

Кроме того, способ обеспечения услуг многоадресной передачи включает в себя добавление к служебным данным, которые должны быть переданы, идентификатора терминала и индикатора, обозначающего тип идентификатора терминала. Идентификатор терминала представляет собой временный идентификатор радиосети мультимедийной широковещательной/многоадресной услуги (RNTI), идентификатор группы терминалов или идентификатор мультимедийной широковещательной/многоадресной услуги (MBMS).

Для достижения, по меньшей мере, вышеназванных задач полностью или частично предложен способ обеспечения услуг многоадресной передачи в беспроводной системе связи, в котором служебные данные общего логического канала или выделенного логического канала отображаются на нисходящий совместно используемый канал связи (DSCH) или высокоскоростной совместно используемый нисходящий канал связи (HS-DSCH) и передаются на терминал, причем, когда уровень управления доступом к среде (MAC) передает служебные данные через совместно используемый нисходящий канал связи (DSCH) или высокоскоростной совместно используемый нисходящий канал связи (HS-DSCH), он также передает индикатор, обозначающий тип отображения логического канала в служебных данных.

Предпочтительно, служебные данные являются данными мультимедийной широковещательной/многоадресной услуги (MBMS).

Предпочтительно, служебные данные представляют собой блок протокольных данных мультимедийной широ
