Способ изготовления фторобериллатных стекол

Способ изготовления фторобериллатных стекол

Иллюстрации

Показать все

Реферат

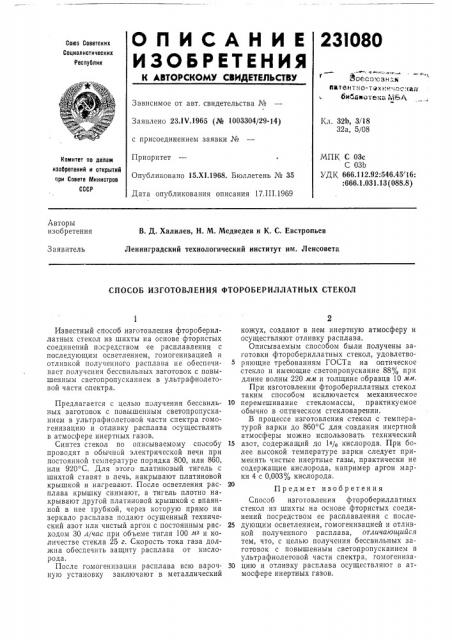

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

23l080

Союз Соеетских

Социалистических

Республик.«««л=- «. f,Ôñåñî*çí тч дат е н т1 о- та х н . и ас. ттт библнотена Ыбlk

Зависимое от авт. свидетельства №

Заявлено 23.IV.1965 (Ме 1003304/29-14) Кл. 32Ь, 3/18

32а, 5/08 с присоединением заявки №

Приоритет

Опубликовано 15.XI,1968. Бюллетень № 35

Дата опубликования описания 17,III,1969

МПК С 03с

С 03b

УДК, 666.112.92:546.45 16:

:666.1.031.13 (088.8) Комитет по делам изобретений и открытий при Сосете Министрое

СССР

Авторы изобретения

В. Д. Халилев, Н. М. Медведев и К. С. Евстропьев

Ленинградский технологический институт им. Ленсовета

3 аявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ФТОРОБЕРИЛЛАТНЫХ СТЕКОЛ

Известный способ изготовления фторобериллатных стекол из шихты на основе фтористых соединений посредством ее расплавления с последующим осветлением, гомогенизацией и отливкой полученного расплава не обеспечивает получения бессвильных заготовок с повышенным светопропусканием в ультрафиолетов ой ч асти сп ектр а.

Предлагается с целью получения бессвильных заготовок с повышенным светопропусканием в ультрафиолетовой части спектра гомогенизацию и отливку расплава осуществлять в атмосфере инертных газов.

Синтез стекол по описываемому способу проводят в обычной электрической печи при постоянной температуре порядка 800, или 860, или 920 С. Для этого платиновый тигель с шихтой ставят в,печь, накрывают платиновой крышкой и нагревают. После осветления расплава крышку снимают, а тигель плотно накрывают другой платиновой крышкой с впаянной в нее трубкой, через которую прямо на зеркало расплава подают осушенный технический азот или чистый аргон с постоянным расходом 30 л/час при объеме тигля 100 мз и количестве стекла 25 г. Скорость тока газа должна обеспечить защиту расплава от кислорода.

После гомогенизации расплава всю варочную установку заключают в металлический кожух, создают в нем инертную атмосферу и осуществляют отливку расплава.

Описываемым способом были получены заготовки фторобериллатных стекол, удовлетво5 ряющие требованиям ГОСТа на оптическое стекло и имеющие светопропускание 88% при длине волны 220 мм и толщине образца 10 мм.

При изготовлении фторобериллатных стекол таким способом исключается механическое

10 перемешивание стекломассы, практикуемое обычно в оптическом стекловарении, В процессе изготовления стекол с температурой варки до 860 С для создания инертной атмосферы можно использовать технический

15 азот, содержащий до 1% кислорода. При более высокой температуре варки следует применять чистые инертные газы, практически не содержащие кислорода, например аргон марки 4 с 0,003% кислорода.

Предмет изобретения

Способ изготовления фторобериллатных стекол из шихты на основе фтористых соединений посредством ее расплавления с после25 дующим осветлением, гомогенизацией и отливкой полученного расплава, отличающийся тем, что, с целью получения бессвильных заготовок с повышенным светопропусканием в ультрафиолетовой части спектра, гомогениза30 цию и отливку расплава осуществляют в атмосфере инертных газов.
