Реферат



231I0 3

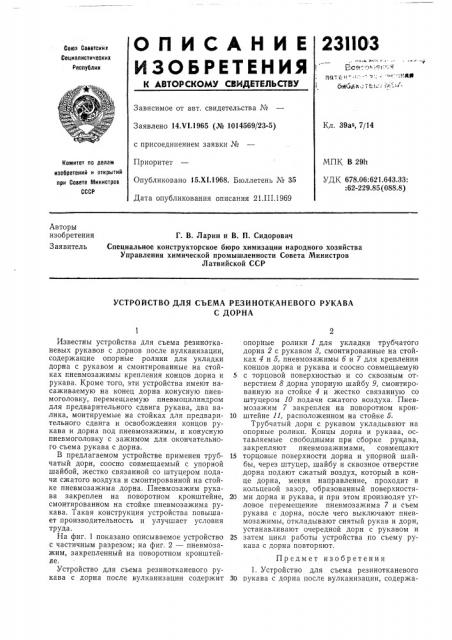

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 14Х1.1965 (№ 1014569/23-5) с присоединением заявки №

Приоритет

Опубликовано 15.XI.1968. Бюллетень № 35

Дата опубликования описания 21.III.1969

Кл, 39ав, 7/14

МПК В 2911

УДК 678.06:621.643.33:

:62-229.85 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Заявитель

Г. В. Ларин и В. П. Сидорович

Специальное конструкторское бюро химизации народного хозяйства

Управления химической промышленности Совета Министров

Латвийской ССР

УСТРОЙСТВО ДЛЯ СЪЕМА РЕЗИНОТКАНЕВОГО РУКАВА

С ДОРНА

Известны устройства для сьема резинотканевых рукавов с дорнов после вулканизации, содержащие опорные ролики для укладки дорна с рукавом и смонтированные на стойках пневмозажимы крепления концов дорна и рукава. Кроме того, эти устройства имеют насаживаемую на конец дорна конусную пневмоголовку, перемещаемую пневмоцилиндром для предварительного сдвига рукава, два валика, монтируемые на стойках для предварительного сдвига и освобождения концов рукава и дорна под пневмозажимы, и конусную пневмоголовку с зажимом для окончательного съема рукава с дорна.

В предлагаемом устройстве применен трубчатый дорн, соосно совмещаемый с упорной шайбой, жестко связанной со штуцером подачи сжатого воздуха и смонтированной на стойке пневмозажима дорна. Пневмозажим рукава закреплен на поворотном кронштейне, смонтированном на стойке пневмозажима рукава. Такая конструкция устройства повышает производительность и улучшает условия труда.

На фиг. 1 показано описываемое устройство с частичным разрезом; на фиг. 2 — пневмозажим, закрепленный на поворотном кронштейне, Устройство для съема резинотканевого рукава с дорна после вулканизации содержит опорные ролики 1 для укладки трубчатого дорна 2 с рукавом 8, смонтированные на стойках 4 и б, пневмозажимы б и 7 для крепления концов дорна и рукава и соосно совмещаемую

5 с торцовой поверхностью и со сквозным отверстием 8 дорна упорную шайбу 9, смонтированную на стойке 4 и жестко связанную со штуцером 10 подачи сжатого воздуха. Пневмозажим 7 закреплен на поворотном крон10 штейне 11, расположенном на стойке б.

Трубчатый дорн с рукавом укладывают на опорные ролики. Концы дорна и рукава, оставляемые свободными при сборке рукава, закрепляют пневмозажимами, совмещают

15 торцовые поверхности дорна и упорной шайбы, через штуцер, шайбу и сквозное отверстие дорна подают сжатый воздух, который в конце дорна, меняя направление, проходит в кольцевой зазор, образованный поверхностя20 ми дорна и рукава, и при этом производят угловое перемещение пневмозажима 7 и съем рукава с дорна, после чего выключают пневмозажимы, откладывают снятый рукав и дорн, устанавливают очередной дорн с рукавом и

25 затем цикл работы устройства по съему рукава с дорна повторяют.

Предмет изобретения

1. Устройство для съема резинотканевого

30 рукава с дорна после вулканизации, содержа231103

Составитель А. Е. Кузнецов

Техред Л. К. Малова Корректор Л. В. Юшина

Редактор Н. С. Коган

Заказ 291/20 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2 щее опорные ролики для укладки дорна с рукавом и смонтированные на стойках пневмозажимы крепления концов дорна и рукава, отличающееся тем, что, с целью повышения производительности и улучшения условий труда, применен трубчатый дорн, соосно совмещаемый с упорной шайбой, жестко связанной со штуцером подачи сжатого воздуха и смон. тированной на стойке пневмозажима дорна.

2. Устройство по п. 1, отличающееся тем, что пневмозажим рукава закреплен на поворотном кронштейне, смонтированном на стойке пневмозажима рукава.
