Вибродатчик сейсмического типа

Вибродатчик сейсмического типа

Иллюстрации

Показать все

Реферат



23II29

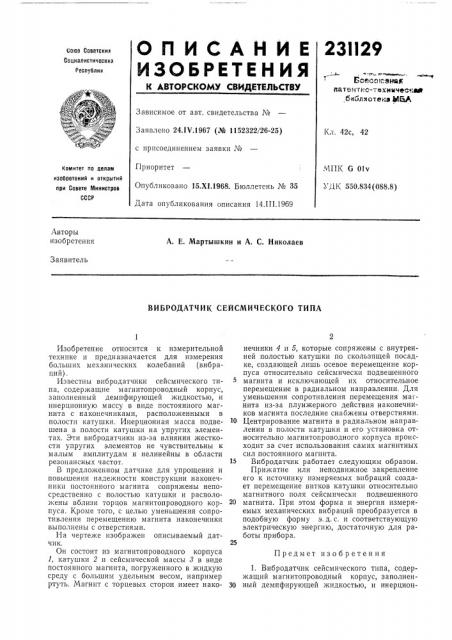

ОПИСАЙИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

У юа ф»

Есасо !озиак ттйтОн тнс-тхххнмиФстВЮ бнхлиотенэ ЖБЛ

Зависимое от авт. свидетельства №

Заявлено 24.1Ч.1967 (No 1152322/26-25) Кл. 42с, 42 с присоединением заявки №

Приоритет

Опубликовано 15,Х1.1968. Бюллетень № 35

Дата опубликования описания 14.III.1969

МПК С OIч

УДY, 550.834(088.8) комитет по аелам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. Е. Мартышкин и А. С. Николаев

Заявитель

ВИБРОДАТЧИК СЕЙСМИЧЕСКОГО ТИПА нечники 4 и 5, которые сопряжены с внутренней полостью катушки по скользящей посадке, создающей лишь осевое перемещение корпуса относительно сейсмически подвешенного магнита и исключающей их относительное перемещение в радиальном направлении. Для уменьшения сопротивления перемещения магнита из-за плунжерного действия наконечников магнита последние снабжены отверстиями.

10 Центрирование магнита в радиальном направлении в полости катушки и его установка относительно магнитопроводного корпуса происходит за счет использования самих магнитных сил постоянного магнита.

15 Вибродатчик работает следующим образом.

Прижатие или неподвижное закрепление его к источнику измеряемых вибраций создает перемещение витков катушки относительно магнитного поля сейсмически подвешенного

20 магнита. При этом форма и энергия измеряемых механических вибраций преобразуется в подобную форму э. д. с. и соответствующую электрическую энергию, достаточную для работы прибора.

1. Вибродатчик сейсмического типа, содержащий магнитопроводный корпус, заполнен30 ный демпфирующей жидкостью, и инерционИзобретение относится к измерительной технике и предназначается для измерения больших механических колебаний (вибраций).

Известны вибродатчики сейсмического типа, содержащие магнитопроводный корпус, заполненный демпфирующей жидкостью, и инерционную массу в виде постоянного магнита с наконечниками, расположенными в полости катушки. Инерционная масса подвешена в полости катушки на упругих элементах. Эти вибродатчики из-за влияния жесткости упругих элементов не чувствительны к малым амплитудам и нелинейны в области резон ан сиых частот.

B предложенном датчике для упрощения и повышения надежности конструкции наконечники постоянного магнита сопряжены непосредственно с полостью катушки и расположены вблизи торцов магнитопроводного корпуса. Кроме того, с целью уменьшения сопротивления перемещению магнита наконечники выполнены с отверстиями.

На чертеже изображен описываемый датчик.

Он состоит из магнитопроводного корпуса

1, катушки 2 и сейсмической массы 8 в виде постоянного магнита, погруженного в жидкую среду с большим удельным весом, например ртуть. Магнит с торцевых сторон имеет накоПредмет изобретения

231129

Составитель Л. И. Митрофанова

Редактор Н. С. Коган Техред Л. В. Куклина Корректор Н. И. Харламова

Заказ 296(5 Тираж 530 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ную массу в виде постоянного магнита с наконечниками, расположенными в полости катушки,.отличающийся тем, что, с целью упрощения и повышения надежности конструкции, наконечники постоянного магнита непосредствеййо сопряжены с полостью катушки и расположены вблизи торцов магнитопроводного корпуса.

2. Вибродатчик по п. 1, отличающийся тем, что, с целью уменьшения сопротивления перемещению магнита, наконечники выполнены с отверстиями.
