Броневая плита
Иллюстрации
Реферат

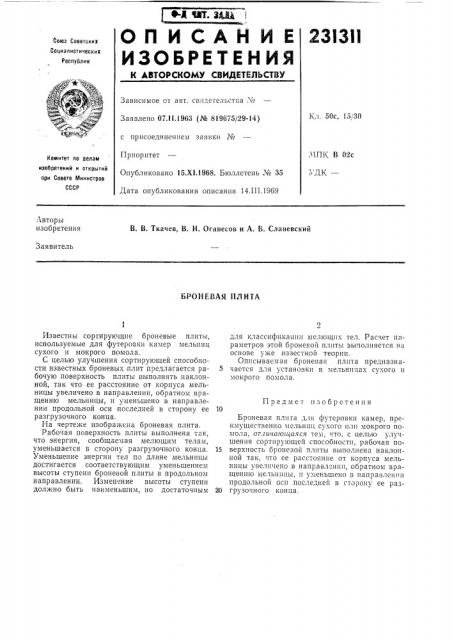

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
23I3tl
Союз Советских
Социалистических
Республик
Ъ ф, Зависимое оч авт. свидегельстга ¹ ф
Кл. 50с, 15 30
Заявлено 07.l 1.1963 (№ 819675/29-14) с присоединением заявки №
МПК, В 02с
УДК—
Приоритет
Опубликовано 15.Х1,1968. Бюллетень ¹ 35
Дата опубликования описания 14.III.1969
Комитет по пелам изобретений и открытий при Совете Министров
СССР авторы изобретения
В. В. Ткачев, В. H. Оганесов и А. В. Сланевский
Заявитель
ЬРОНЕВАЯ ПЛИТА для классификации мелющих тел. Расчет параметров этой броневой плиты выполняется ча основе уже известной теории.
Описываемая броневая плита предназна5 чается для установки в мельницах сухого и мокрого помола.
Броневая плига для футеровкн камер, преимущественно мельниц су хого или мокрого помола, от.тичаюцаяся тем, что, с целью улучшения сортирующей способности, рабочая по15 верхность броневой плиты выполнена наклонной так, что ее расстояние от корпуса мельницы увеличено в направлении, обратном вращению мельницы, и уменьшено в направлении продольной осп последней в сторону ее раз20 грузочного конца.
Известны сортирующие броневые плиты, используемые для футеровки камер мельниц сухого и мокрого помола.
С целью улучшения сортирующей способности известных броневых плит предлагается рабочую поверхность плиты выполнять наклонной, так что ее расстояние от корпуса мельницы увеличено в направлении, обратном вращению мельницы, и уменьшено в направлении продольной оси последней в сторону ее разгрузочного конца.
На чертеже изображена броневая плита.
Рабочая поверхность плиты выполнена так, что энергия, сообщаемая мелющим телам, уменьшается в сторону разгрузочного конца.
Уменьшение энергии тел по длине мельницы достигается соответствующим уменьшением высоты ступени броневой плиты в продольном направлении. Изменение высоты ступени должно быть наименьшим, но достаточным
Предмет изобретения
