Фрейм для коммутации сектора с сектором, способ передачи фрейма и индикатор качества канала, имеющий фрейм для коммутации

Фрейм для коммутации сектора с сектором, способ передачи фрейма и индикатор качества канала, имеющий фрейм для коммутации

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение имеет отношение к связи и, более конкретно, к фрейму для коммутации, способу передачи его на мобильной станции и структуре индикатора качества канала, включающей в себя фрейм для коммутации.

УРОВЕНЬ ТЕХНИКИ

В системе по стандарту 1×EV-DV (1×EV-Data & Voice - "1× эволюция-данных и голоса") была определена обратная линия индикатора качества канала (называемая далее R-CQICH) для поддержки высокоскоростного канала передачи пакетных данных.

Вышеописанная передача R-CQICH выполняет две основные роли.

Во-первых, R-CQICH физического канала используется для передачи имеющейся информации о качестве канала, которая представляется каждые 1,25 мс в виде отношения мощности несущего сигнала к помехе (называемого далее коэффициент C/I) для несущего сигнала наилучшей работающей ячейки/сектора. На основе этой информации о канале соответствующая базовая приемопередающая подсистема (базовая станция) изменяет уровни мощности передачи канала передачи пакетных данных и скорость передачи данных [например, размеры пакетов данных для кодера и длительности слотов (интервалов передачи), когда назначить определенную мобильную станцию в канале передачи пакетных данных и когда прекратить передачу по каналу передачи пакетных данных от одного источника контрольного сигнала (например, сектора или базовой станции (например, ячейки)) к другому сектору или базовой станции (например, ячейке)].

Во-вторых, CQICH может использоваться, чтобы указать наилучшую работающую ячейку/сектор среди ячеек/секторов, действующих в активном режиме. То есть, поскольку весь или часть CQICH передается, будучи защищена собственным кодом Уолша наилучшей ячейки/сектора, соответствующая базовая станция способна распознать наилучшую работающую ячейку/сектор путем расшифровки кодирования защиты CQICH. Такая область покрытия представляет собой ячейку или любой из секторов, входящих в ячейку.

Коротко, в случае, если переходы между ячейками/секторами отсутствуют, протокол передачи обратного канала CQICH делится на нормальный режим и режим с сокращением. Также существуют два вида режимов передачи, то есть полный режим обратной связи по коэффициенту С/I (далее называемый режим полного отчета) и режим обратной связи сообщения разницы коэффициентов C/I (модуляция) («differential measurement» называемый далее DM), соответственно, для нормального режима и режима с уменьшенной выборкой. Далее режим полного отчета и режим DM корректируются управляемой селекцией (далее управляемый режим ожидания).

На ФИГ.1А и 1В приведены схемы, поясняющие известный способ передачи в активном состоянии информации о канале в нормальном режиме. На ФИГ.2А и 2В приведены схемы, поясняющие известный способ передачи в активном состоянии информации о канале в режиме с выборкой-1/2. На ФИГ.3А, 3В, 4А и 4В показаны режимы передачи CQICH в управляемом режиме ожидания.

ФИГ.1А и 1В, ФИГ.2А и 2В предназначены для пояснения четырех видов режимов передачи в протоколе передачи CQICH в случае, если переходы между ячейками/секторами отсутствуют, и эти схемы показывают формирование фреймов кадров для информации о передающем канале (например, отношения несущего сигнала к помехам).

Первый режим передачи представляет собой режим передачи DM в нормальном режиме, как показано на ФИГ.1А.

В режиме DM в нормальном режиме мобильная станция квантует полную информацию об отношении несущего сигнала к помехам (коэффициент C/I) для существующей работающей ячейки/сектора, то есть лучшей работающей ячейки, измеренном в первом слоте в 1,25 мс для каждого фрейма длительностью 20 мс, заранее определенной последовательностью битов, применяет к квантованной полной информации о коэффициенте C/I блочное [12,4] кодирование и выполняет 8-ричное кодирование Уолша соответствующей блочно-кодированной информации о коэффициенте C/I для передачи информации о коэффициенте C/I с кодированием Уолша, по меньшей мере, на одну базовую станцию (BS) в активной группе, включающей в себя широковещательные станции (BTS), наилучшей передающей ячейки/сектора. В течение 15 оставшихся слотов по 1,25 мс мобильная станция решает, сменилось ли качество коэффициента C/I (например, качество прямой связи), измеренное в текущем слоте, на лучшее или худшее по сравнению с полной информацией о коэффициенте С/I, измеренном в предыдущем слоте, и передает команду улучшения/снижения качества (или символ разницы модуляции, по меньшей мере, с одним битом), соответственно, на базовые станции. Эта команда улучшения/снижения качества повторяется 15 раз, и для этой передачи применяется 8-ричное кодирование Уолша, соответствующее наилучшей передающей ячейке/сектору. Полная информация о коэффициенте C/I и команда повышения/снижения качества могут быть обнаружены и использованы только базовыми станциями, которые способны выполнить расшифровку кодирования Уолша полной информации о коэффициенте C/I и команды повышения/снижения качества. В режиме DM нормального режима, который отличается от режима полного отчета нормального режима, мощность передачи может быть значительно снижена, если число битов информации, которая должна быть передана в течение 1,25 мс, равно одному. То есть, путем использования режима DM нормального режима загрузка обратной связи может быть значительно снижена по сравнению с режимом полного отчета нормального режима.

Однако режим DM в нормальном режиме имеет недостатки, состоящие в том, что если соответствующая базовая станция не может обнаружить полную информацию о коэффициенте С/I наилучшей передающей ячейки/сектора, полученную в течение первого слота фрейма длительностью 20 мс, или принимает полную информацию о коэффициенте C/I с частотой ошибок, превышающей частоту ошибок целевого фрейма, базовая станция должна поддерживать распространение ошибки, вызванное 15-кратным повторением символов DM, полученных после передачи полной информации о коэффициенте C/I. Соответственно, 4-битовая полная информация о коэффициенте C/I, которая передается в течение первого слота каждого 20 мс фрейма, передается со значительной мощностью передачи, чтобы соответствующая базовая станция могла правильно принять информацию.

Второй режим передачи представляет собой режим полного отчета в нормальном режиме, как показано на ФИГ.1В.

В режиме полного отчета в нормальном режиме мобильная станция каждые 1,25 мс замеряет полную информацию о коэффициенте C/I наилучшей передающей ячейки/сектора, квантует замеренную информацию заранее заданным числом битов и применяет блочное [12,4] кодирование к квантованной информации. Затем мобильная станция выполняет 8-ричное кодирование Уолша наилучшей передающей ячейки/сектора в соответствии с блочно-кодированной квантованной информацией и передает информацию с кодированием Уолша, по меньшей мере, на одну базовую станцию (BS) в активной группе, включающей в себя базовые станции наилучшей передающей ячейки/сектора. Полная информация о коэффициенте C/I может быть обнаружена и использована только базовыми станциями, которые способны выполнить расшифровку кодирования Уолша полной информации о коэффициенте C/I. В режиме полного отчета в нормальном режиме соответствующая базовая станция может достаточно правильно обнаружить информацию о качестве прямой связи, но для этого требуется значительная мощность передачи. То есть этот режим имеет неудобства, так как он занимает большие мощности канала обратной связи. В результате режим полного отчета в нормальном режиме будет непригодным при наличии множества пользователей обратной связи, поэтому может использоваться только при малой обратной загрузке.

Третий режим передачи представляет собой режим передачи разницы измерений (DM) в режиме с уменьшенной выборкой, как показано на ФИГ.2А.

В режиме передачи разницы измерений (DM) в режиме с уменьшенной выборкой функционирование в основном происходит так же, как и в режиме DM в первом нормальном режиме, но со следующими отличиями. 4-битовая полная информация о коэффициенте C/I наилучшей передающей ячейки/сектора, которая передается в первом слоте каждого 20 мс фрейма, определяется в соответствии с заранее заданной частотой повторения. Например, если частота повторения равна 2, в течение первого и второго слотов передается одна и та же 4-битовая полная информация о коэффициенте С/I. Затем вся информация о разнице измерений (DM) передается тем же образом, что и в режиме DM в нормальном режиме, в течение промежутка с 3-го по 16-й слоты. Полная информация о коэффициенте C/I и команда улучшения/снижения качества могут быть обнаружены и использованы только базовыми станциями, которые способны выполнить расшифровку кодирования Уолша полной информации о коэффициенте C/I и команды улучшения/снижения качества. В режиме разницы измерений (DM) в режиме с уменьшенной выборкой, который аналогичен режиму полного отчета в режиме с уменьшенной выборкой, соответствующая базовая станция способна правильно принять 4-битовую полную информацию о коэффициенте C/I даже в случае, если имеется дисбаланс качества между прямой и обратной связью.

Четвертый режим передачи представляет собой режим полного отчета в режиме с уменьшенной выборкой, как показано на ФИГ.2В.

В режиме полного отчета 4-битовая полная информация о коэффициенте С/I наилучшей передающей ячейки/сектора передается в каждом слоте аналогично режиму полного отчета в нормальном режиме. Однако одна и та же 4-битовая полная информация о коэффициенте C/I неоднократно передается в соответствии с заранее заданной частотой повторения, отличной от частоты повторения для режима DM в режиме с уменьшенной выборкой. Если частота повторения составляет 2, 4-битовая полная информация о коэффициенте C/I, передаваемая в первом слоте, совпадает с аналогичной информацией, которая передается во втором слоте. Аналогичным образом, 4-битовая полная информация о коэффициенте C/I, передаваемая в третьем слоте, совпадает с аналогичной информацией, которая передается в четвертом слоте. Если частота повторения составляет 4, одна и та же 4-битовая полная информация о коэффициенте C/I передается в первом, втором, третьем и четвертом слотах, соответственно. Полная информация о коэффициенте C/I может быть обнаружена и использована только базовыми станциями, которые способны выполнить расшифровку кодирования Уолша полной информации о коэффициенте C/I. Если 4-битовая полная информация о коэффициенте C/I неоднократно передается вышеописанным образом, вероятность правильного получения 4-битовой полной информации о коэффициенте C/I соответствующей базовой станцией может быть повышена. Соответственно, в режиме передачи полного отчета в режиме с уменьшенной выборкой соответствующая базовая станция может принять 4-битовую полную информацию о коэффициенте C/I с частотой ошибок ниже заданной частоты ошибок даже в случае, если имеется дисбаланс качества между обратной и прямой связью, и качество обратной связи ухудшается, хотя качество прямой связи хорошее.

Помимо четырех вышеописанных режимов передачи, есть управляемый режим ожидания, показанный на ФИГ.3А, 3В, 4А и 4В. Этот режим предназначен для ограничения передачи контрольного канала и передачи CQICH слотами для того, чтобы предотвратить потери мощности при отсутствии данных для передачи по обратной или прямой связи.

Необходимо, чтобы информация о качестве канала и информация о смене наилучшей передающей ячейки/сектора (информация о переходе) для линии индикатора качества канала (CQICH) изменялись в зависимости от вышеописанных режимов передачи на CQICH. Кроме того, структура фрейма CQICH должна быть задана таким образом, чтобы базовая станция могла эффективно принимать и использовать информацию о качестве канала и информацию о переходе. Например, поскольку информация о качестве канала должна непрерывно обновляться базовой станцией, и базовая станция должна, кроме того, назначать мобильные станции на основе информации о переходах, базовая станция должна принимать информацию о качестве канала без ошибок и временных задержек.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Задачей настоящего изобретения является создание фрейма для коммутации, способа передачи его в мобильной станции и структуры обратного канала индикатора качества, включающей в себя фрейм для коммутации, которые в существенной степени устраняют одну или несколько проблем, вызванных ограничениями и неудобствами существующих технологий.

Другой задачей настоящего изобретения является формирование фрейма, способа передачи его на мобильной станции и структуры обратного канала индикатора качества, включающей в себя фрейм для коммутации, которые позволяют плавно выполнять обновление информации о качестве канала.

Еще одной задачей настоящего изобретения является формирование фрейма, способа передачи его на мобильной станции и структуры обратного канала индикатора качества, включающей в себя фрейм для коммутации, которые позволяют плавно выполнять переход между ячейками/секторами.

Дополнительные преимущества, задачи и свойства изобретения будут изложены далее, частично в нижеследующем описании, а частично станут очевидными специалистам обычной квалификации в данной области после изучения нижеследующего описания, либо могут быть изучены в ходе применения изобретения на практике. Задачи и другие преимущества изобретения могут быть реализованы и достигнуты структурой, которая частично выведена в описании и формуле изобретения, а также в прилагаемых чертежах.

Для достижения этих задач и других преимуществ, а также в соответствии с назначением изобретения, которое здесь содержится и подробно описывается, фрейм для коммутации перехода между ячейками/секторами включает в себя, по меньшей мере, определенный первый слот в начальной части кадра, по меньшей мере, этот определенный первый слот содержит информацию индикации качества канала, и, по меньшей мере, определенный второй слот в конечной части фрейма, по меньшей мере, это определенный второй слот содержит информацию для перехода между ячейками/секторами.

В еще одном аспекте настоящего изобретения способ передачи фрейма для коммутации между ячейками/секторами мобильной станции включает в себя этап передачи информации о качестве канала с использованием, по меньшей мере, определенного первого слота в начальной части фрейма для перехода и передачу информации о переходе между ячейками/секторами с использованием, по меньшей мере, определенного второго слота в конечной части фрейма для коммутации.

В еще одном аспекте настоящего изобретения фрейм для коммутации включает в себя первую часть, которая содержит информацию о качестве канала передающей ячейки/передающего сектора в начальной части фрейма для коммутации, вторую часть, которая содержит информацию о переходе между ячейками/секторами в конечной части фрейма для коммутации, и третью часть, которая содержит информацию о различии информации о качестве канала между первой частью и второй частью, где длительность третьей части зависит от длительности второй части.

В еще одном аспекте настоящего изобретения канал индикатора качества передачи мобильной связи содержит, по меньшей мере, один фрейм для коммутации, указанный фрейм для коммутации включает в себя первую часть в начальной части фрейма для коммутации, которая содержит информацию о качестве канала передающей ячейки/передающего сектора, вторую часть в конечной части фрейма для коммутации, которая содержит информацию о переходе между ячейками/секторами, и третью часть между первой частью и второй частью, которая содержит информацию о различии информации о качестве канала, где длительность третьей части зависит от длительности второй части.

Следует понять, что и приведенное выше общее описание и следующее далее подробное описание настоящего изобретения носят примерный и пояснительный характер и служат дополнительным пояснением заявляемого изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Сопроводительные фигуры, прилагаемые для лучшего понимания изобретения и являющиеся частью настоящей заявки, иллюстрируют осуществление(я) изобретения, и вместе с описанием служат для объяснения принципов настоящего изобретения.

На фигурах:

ФИГ.1А и 1В являются схемами, поясняющими известный способ передачи информации о канале в нормальном режиме в активном состоянии;

ФИГ.2А и 2В являются схемами, поясняющими известный способ передачи информации о канале в режиме с выборкой-1/2 в активном состоянии;

ФИГ.3А и 4В являются схемами, поясняющими известный способ передачи информации о канале в режиме нормальной передачи в режиме поддержки 1/2-скорости контроля;

ФИГ.4А и 4В являются схемами, поясняющими известный способ передачи информации о канале в режиме с выборкой 1/2 в управляемом режиме ожидания 1/2;

ФИГ.5А-5С являются схемами, поясняющими формирование фреймов для передачи информации о канале и информации о переходе во время перехода между ячейками/секторами в режиме передачи разницы измерений (DM) в нормальном режиме или в режиме с уменьшенной выборкой согласно настоящему изобретению;

ФИГ.6А-6С являются схемами, поясняющими формирование фреймов для передачи информации о канале и информации о переходе во время перехода между ячейками/секторами в режиме передачи полного отчета в нормальном режиме или в режиме с уменьшенной выборкой соответственно согласно настоящему изобретению;

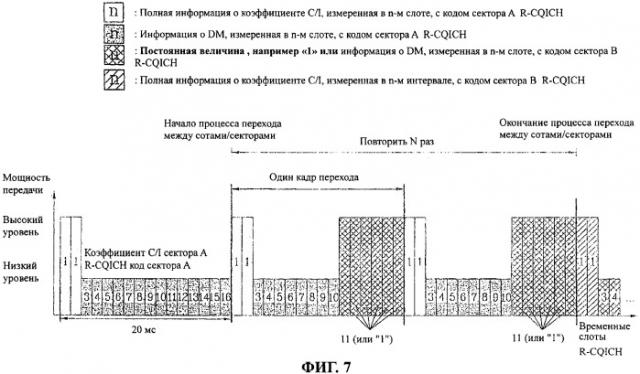

ФИГ.7 является схемой, поясняющей формирование фреймов для передачи информации о канале и информации о переходе во время перехода между ячейками/секторами в режиме передачи DM в режиме с выборкой-1/2 согласно настоящему изобретению;

ФИГ.8 является схемой, поясняющей формирование фреймов для передачи информации о канале и информации о переходе во время перехода между ячейками/секторами в режиме передачи полного отчета в режиме с выборкой-1/2 согласно настоящему изобретению;

ФИГ.9 является схемой, поясняющей формирование фреймов для передачи информации о канале и информации о переходе во время перехода между ячейками/секторами в режиме передачи DM в управляемом режиме ожидания 1/2 согласно настоящему изобретению;

ФИГ.10 является схемой, поясняющей формирование фреймов для передачи информации о канале и информации о переходе во время перехода между ячейками/секторами в режиме передачи полного отчета в управляемом режиме ожидания 1/2 согласно настоящему изобретению;

ФИГ.11 является схемой, поясняющей формирование фреймов для передачи информации о канале и информации о переходе во время перехода между ячейками/секторами в режиме передачи полного отчета в режиме с уменьшенной выборкой 1/2 в управляемом режиме ожидания 1/2 согласно настоящему изобретению;

ФИГ.12 является схемой, поясняющей формирование фреймов для передачи информации о канале и информации о переходе во время перехода между ячейками/секторами в режиме передачи DM в нормальном режиме в в управляемом режиме ожидания 1/4 согласно настоящему изобретению.

НАИЛУЧШИЙ ПРИМЕР ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Ниже подробно описываются предпочтительные осуществления настоящего изобретения, примеры которых проиллюстрированы сопроводительными фигурами. Там, где это возможно, для обозначения одинаковых или похожих частей на фигурах будут использоваться одинаковые ссылочные номера.

Во-первых, на ФИГ.5-12 высота прямоугольника указывает мощность передачи данных, переданных в соответствующем слоте. Если индекс слота - тот же, что и номер в прямоугольнике, то номер обозначает новый полный измеренный коэффициент С/I или новую измеренную разницу коэффициента С/I (DM, измерение разницы), которые сообщаются. Если индекс слота отличается от номера в прямоугольнике, то измеренный коэффициент C/I представляет собой повторение измеренного коэффициента С/I, переданного в последнем слоте с индексом, совпадающим с номером в прямоугольнике. Повторение номера в прямоугольниках обозначает повторения одного и того же измерения коэффициента C/I (например, для режима с выборкой).

Кроме того, на ФИГ.5-12, «Ns» определяется как количество слотов индикации перехода в составе одного фрейма для коммутации в нормальном режиме. «N» определяется как количество слотов о переходе повторяемых во время процедуры перехода ячейки/сектора, «n» определяется как коэффициент повторения в режиме с уменьшенной выборкой [или коэффициент повторения индикатора качества канала (CQI)]. В случае режима с выборкой-1/2 «n» равно 2, а в случае режима с выборкой-1/4 «n» равно 4. Следует считать, что нормальный режим соответствует случаю, когда коэффициент повторения индикатора качества канала (CQI) равен 1.

Значение «n» может быть равно 1, 2, 3, 4, 6 или 7. «n» может принимать различные значения. Если «n» равно 1, это обозначает нормальный режим, а если «n» не равно 1, это определяет режим с выборкой, например, с коэффициентом 1/2 или 1/4. Можно задать, что один фрейм длительностью 20 мс создан 16 слотами. Старт фрейма для передачи первой полной информации о коэффициенте C/I на соответствующую базовую станцию определяется вне зависимости от режима передачи. В настоящем изобретении предполагается, что информация, обозначающая переход, передается на базовую станцию передающей ячейки/сектора и целевой ячейки/сектора, когда выполняется переход между ячейками, между секторами, принадлежащими к различным базовым станциям, или между секторами одной базовой станции (в общем относящаяся к процедуре коммутации ячеек/секторов).

Во-первых, в активном режиме, не являющемся управляемым режимом ожидания, фрейм для коммутации в соответствии с настоящим изобретением формируется следующим образом. Активный режим обозначает нормальный режим и режим с выборкой.

Мобильная станция неоднократно передает информацию, обозначающую переход, чтобы обозначить намерение самой мобильной станции при переключении ячейки/сектора, в течение («Ns»·«n») слотов в конечной части фрейма для коммутации. Количество («Ns»·«n») слотов передачи можно отсчитать от последнего слота передачи фрейма. Например, когда режим не является управляемым режимом ожидания, в случае, если количество слотов, которые можно использовать для передачи информации, обозначающей переход, больше или равно («Ns»·«n»), то начальным слотом информации, обозначающей переход, является [16-(«Ns»·«n»)+1]-й слот фрейма для коммутации. Информация, обозначающая переход, переданная в [16-(«Ns»·«n»)+1]-м слоте и до последнего слота фрейма о передаче, является характерной константой, например «1», или повторением одной и той же информации о разнице измерений (DM) из [16-(«Ns»·«n»)+1]-го слота для передающей ячейки/сектора с защитной кодировкой Уолша, соответствующей целевой ячейке/сектору.

В период времени от первого слота до «n»-го слота («n»=1, 2, 3, 4,...) полная информация о коэффициенте C/I для передающей ячейки/сектора, замеренная в первом слоте, неоднократно передается с кодировкой Уолша, соответствующей передающей ячейке/сектору. Далее, если имеются откладываемые слоты от [«n»+1]-го слота до [16-(«Ns»·«n»)]-ого слота фрейма для коммутации информация о коэффициенте C/I [полная информация о коэффициенте C/I или информация о разнице измерений (DM) для полной информации о коэффициенте C/I] передается в соответствии со способом передачи коэффициента C/I, который определяется соответствующим режимом передачи CQICH. Таким образом, фрейм для коммутации повторяется в течение N кадров, которые могут быть правильно обнаружены на соответствующей(их) базовой(ых) станции(ях) передающей ячейки/сектора и целевой ячейки/сектора.

В случае N=1, когда мобильная станция сообщает целевой ячейке/сектору информацию о коэффициенте C/I сразу после передачи информации, обозначающей переход между ячейками/секторами, далее этот случай можно применить к случаю, когда целевой сектор и передающий сектор расположены в этой станции.

В настоящем изобретении, структуры фреймов для передачи информации о канале и информации, обозначающей переход, в случае перехода между ячейками/секторами для каждого режима передачи CQICH, показаны на ФИГ.5-12. Здесь информация, обозначающая переход, указана как код перехода (код Уолша) для целевой ячейки/сектора, чтобы осуществить переход, или как характерная константа. Более того, путем обратного подсчета слотов от последнего слота фрейма для коммутации в числе слотов, предназначенных для передачи информации, обозначающей переход, в пределах фрейма для коммутации, определяется как много назначено слотов для индикации перехода. То есть, до («Ns»·«n») слотов выделяется для передачи информации, обозначающей переход, в конечной части кадра перехода в числе слотов, которые могут использоваться как слоты, обозначающие переход, в соответствии с частными режимами передачи.

В то же время, слоты, которые могут быть использованы для обозначения перехода, должны исключать слоты, которые должны передавать полную информацию о коэффициенте С/I в соответствии с выбранными режимами передачи, и слоты, отсеянные в управляемом режиме ожидания. Если количество слотов, которые могут быть использованы для обозначения перехода, больше или равно («Ns»·«n»), в конечной части кадра перехода среди слотов, которые могут быть использованы для обозначения перехода, («Ns»·«n») слотов отводятся в качестве слотов для обозначения перехода, а оставшиеся слоты, за исключением выделенных слотов, распределяются в соответствии с режимом передачи тем же самым способом, что и в способе формирования фрейма, когда нет режима индикации перехода.

Если количество слотов, которые могут использоваться для обозначения перехода, меньше («Ns»·«n»), все слоты, которые могут использоваться для обозначения перехода, назначаются как слоты для обозначения перехода. Слот, обозначающий переход между ячейками/секторами, начинается с К-го слота фрейма для коммутации, где К - положительное целое значение, определяемое вычитанием («Ns»·«n»)+1 из количества слотов фрейма для коммутации, где длительность слотов, обозначающих переход, меньше («Ns»·«n»). Длительность слота информации о различии информации о качестве канала по отношению несущего сигнала к помехе относительно слотов, обозначающих переход между ячейками/секторами, зависит от длительности слотов, обозначающих переход между ячейками/секторами.

ФИГ.5А-5С представляют схемы, поясняющие формирование фреймов для передачи информации о канале и информации о переходе, когда ячейки/сектора переключаются в режиме передачи разницы измерений (DM) согласно настоящему изобретению.

На ФИГ.5А в режиме передачи разницы измерений (DM) в нормальном режиме работы, где «Ns»=3, а «n»=1 (пример распределения по времени в обратном канале R-CQICH без управляемой селекции и без повторения CQI и количество слотов о переключении равно 3), мобильная станция в первом слоте кадра перехода передает полную информацию о коэффициенте C/I с заранее заданными уровнем мощности и числом битов для передающей ячейки/сектора, на старте процедуры перехода между ячейками/секторами. Полная информация о коэффициенте С/I в первом слоте передается после кодирования кодом Уолша для передающей ячейки/сектора.

В течение периода от второго слота по 13-й слот фрейма для коммутации для каждого слота передается информация о разнице измерений коэффициента C/I (далее DM) для полной информации о коэффициенте С/I для передающей ячейки/сектора. Информация о DM на слотах от второго до тринадцатого слота передается после кодирования кодом Уолша для передающей ячейки/сектора. Для целевой ячейки/сектора информация, обозначающая переход, указывающая, что мобильная станция намеревается осуществить переход, передается из 14-го слота соответствующего фрейма. Значение, передаваемое 14-м слотом, представляет собой либо характерную константу, либо информацию о DM из информации о коэффициенте С/I для передающей ячейки/сектора, измеренной в 14-м слоте. Информация о DM (или постоянная величина) передается после кодировки кодом Уолша для целевой ячейки/сектора, на которую следует перейти. Характерная константа либо информация о DM, передаваемая в 15-м и 16-м слотах, представляет собой повторение значения, переданного в 14-м слоте.

Аналогично, в 15-м и 16-м слотах информация о DM (или постоянная величина) передается после кодировки кодом Уолша для целевой ячейки/сектора. Коды Уолша для информации о DM (или постоянная величина) в 14-м и 16-м слотах указаны как коды перехода.

Для передачи 14-го, 15-го и 16-го слотов используется не низкая мощность передачи, а высокая мощность передачи, заданная для передачи полной информации о коэффициенте C/I. Мобильная станция неоднократно передает фрейм для коммутации в течение N кадров в соответствии с заранее заданным коэффициентом повторения фрейма для коммутации, чтобы базовая станция, включающая передающую ячейку/сектор и/или целевую ячейку/сектор, на которую мобильная станция намеревается перейти, могла правильно обнаружить намерение перехода мобильной станции, например, когда и на какую ячейку/сектор осуществляется переход.

ФИГ.5В представляет схему, поясняющую формирование фреймов для передачи информации о канале и информации об переходе в случае, когда «Ns» равно 7, а «n» равно 2 при передаче DM в режиме с уменьшенной выборкой (пример распределения по времени в обратном канале R-CQICH без управляемой селекции и с коэффициентом повторения CQI равным 2 и количество слотов о переключении равно 7).

Как показано на ФИГ.5В, с учетом того, что «n»=2, полная информация о коэффициенте С/I для передающей ячейки/сектора в первом и втором слотах фрейма для коммутации передается, когда инициируется переход между ячейками/секторами. Поскольку, с учетом того, что Ns=7, информация, обозначающая переход (характерная константа, либо информация, кодированная кодом Уолша для целевой ячейки/сектора, где информация представляет собой информацию о DM из полной информации о коэффициенте C/I для передающей ячейки/сектора), может быть передана в течение четырнадцати (2·7) слотов, сначала определяется количество в 14 слотов в конечной части кадра перехода.

Так как полная информация о коэффициенте C/I должна передаваться на первом и втором слотах, а слоты индикатора перехода занимают остающиеся слоты, информация о DM из полной информации о коэффициенте C/I в первом и втором слотах фрейма для коммутации не может быть передана на следующий слот. Другими словами, длительность информации о DM с кодировкой передающей ячейки/сектора во фрейме для коммутации зависит от длительности информации, обозначающей переход.

Однако, как показано на ФИГ.5В, характерная константа, либо информация о DM из полной информации о коэффициенте C/I для передающей ячейки/сектора, измеренная в третьем слоте, после второго слота передается неоднократно с мощностью передачи, равной мощности передачи полной информации о коэффициенте С/I. В качестве кодировки перехода используется код Уолша для целевой ячейки/сектора.

ФИГ.5С представляет схему, поясняющую формирование фреймов для передачи информации о канале и информации о переходе в случае, когда «Ns» равно 2, а коэффициент повторения «n» равен 4 в режиме передачи DM в режиме с уменьшенной выборкой (пример распределения по времени в обратном канале R-CQICH без управляемой селекции и с коэффициентом повторения CQI равным 4 и количество слотов о переключении равно 2).

С учетом того, что «n»=4, полная информация о коэффициенте С/I для передающей ячейки/сектора передается в период от первого слота до четвертого слота фрейма для коммутации. Полная информация о коэффициенте С/I передается после кодирования с кодом Уолша для передающей ячейки/сектора. С учетом того, что «Ns»=2, для передачи информации, обозначающей переход (это характерная константа, либо информация о DM с кодировкой кодом Уолша для целевой соты/сектора, где информация о DM относится к полной информации о коэффициенте С/I для лучшей передающей ячейки/сектора) необходимо восемь (2·4) слотов, и среди оставшихся слотов 8 (восемь) первоначально выделяется для информации, обозначающей переход. То есть, во фрейме для коммутации длительность информации о DM с кодировкой передающей ячейки/сектора зависит от длительности информации, обозначающей переход.

Как показано на ФИГ.5С, на слотах с пятого по восьмой, информация о DM, замеренная для полной информации о коэффициенте C/I, для каждого из слотов передается в соответствующем слоте. Информация о DM на слотах с 5-го по 8-й передается после кодировки кодом Уолша для передающей ячейки/сектора.

После этого в период с 9-го слота до последнего слота фрейма для коммутации (когда заранее задано 8 слотов) неоднократно передается характерная константа либо информация о DM, замеренная для полной информации о коэффициенте С/I передающей ячейки/сектора в 9-м слоте, неоднократно передается после кодировки кодом Уолша для целевой ячейки/сектора. Эта характерная константа либо информация о DM, передаваемая после 9-го слота, имеет мощность передачи, равную мощности передачи, предусмотренной для полной информации о коэффициенте С/I.

ФИГ.6А-6С представляют схемы, поясняющие формирование кадров для передачи информации о канале и информации о переходе во время перехода между сотами/секторами в режиме передачи полного отчета.

На ФИГ.6А показан нормальный режим, где коэффициент повторения «n» равен 1, a «Ns» равно 3 (пример распределения по времени в обратном канале R-CQICH без управляемой селекции и без повторения CQI и количество слотов о переключении равно 3).

Мобильная станция в режиме полного отчета в нормальном режиме работы передает с заранее заданным уровнем мощности информацию о коэффициенте С/I для передающей ячейки/сектора в первом слоте фрейма для коммутации, когда имеет место переход ячейки/сектора. Полная информация о коэффициенте С/I на первом слоте передается после кодировки кодом Уолша для передающей ячейки/сектора. В слотах со второго слота по 13-й слот кадра перехода для каждого слота передается полная информация о коэффициенте С/I для передающей ячейки/сектора после кодировки кодом Уолша для передающей ячейки/сектора.

Информация, обозначающая переход, для целевой ячейки/сектора, указывающая, что мобильная станция намеревается осуществить переход, передается из 14-го слота до конца фрейма для коммутации. Информация, передаваемая на 14-м слоте с заранее заданным уровнем мощности, представляет собой либо характерную константу, либо информацию о разнице измерений (DM) коэффициента C/I для передающей ячейки/сектора, зарегистрированные в четырнадцатом слоте кадра перехода. Информация о DM передается после кодировки кодом Уолша для целевой ячейки/сектора, на которую следует перейти.

Значение, переданное в 15-м слоте и 16-м слоте, есть повторяющееся значение определенной константы, либо информации о DM, переданное в 14-м слоте. Информация о DM в 15-м и 16-м слотах передается после кодировки кодом Уолша для целевой ячейки/сектора, на которую будет переход.

Для передачи 14-го, 15-го и 16-го слотов используется не низкая мощность передачи, заданная для информации о DM из исходной полной информации о коэффициенте C/I, но высокая мощность передачи, заданная для передачи полной информации о коэффициенте C/I. Мобильная станция неоднократно передает фрейм для коммутации в течение N фреймов в соответствии с заранее заданным коэффициентом повторения фрейма для коммутации, чтобы базовая станция, включающая лучшую передающую ячейку/сектор и/или целевую ячейку/сектор, на которую мобильная станция намеревается перейти, могла правильно обнаружить намерение перехода мобильной станции, например, когда и на какую ячейку/сектору осуществляется переход.

ФИГ.6В представляет схему, поясняющую формирование кадров для передачи информации о канале и информации, обозначающей переход в случае, когда «Ns» равно 7 4, а «n» равно 2 в режиме передачи полного отчета в режиме с уменьшенной выборкой (пример распределения по времени в обратном канале R-CQICH без управляемой селекции и с коэффициентом повторения CQI равным 2 и количество слотов о переключении равно 7).

С учетом того, что «n»=2, полная информация о коэффициенте C/I для передающей ячейки/сектора передается в первом и втором слотах фрейма для коммутации. Поскольку, учитывая, что «Ns»=7, для передачи информации, обозначающей переход (это характерная константа, либо информация о DM, ко
