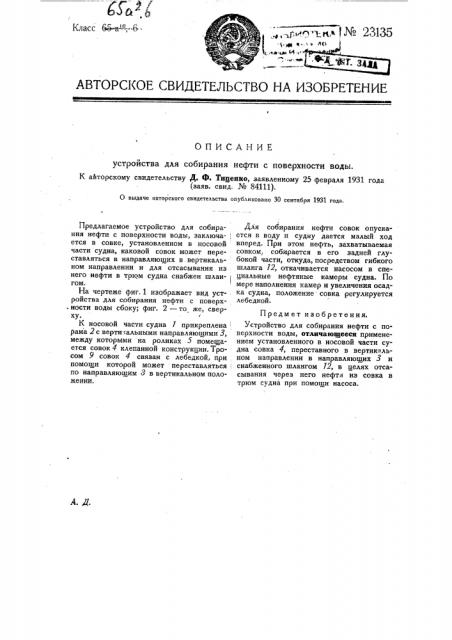

ОПИСАНИЕ устройства для собирания нефти с поверхности воды.
К авторскому свидетельству Д. Ф. Типенко, заявленному 25 февраля 1931 года (заяв. свид. № 84111).
О выдаче авторского свидетельства опубликовано 30 сентября 1931 года.
Предлагаемое устройство для собирания нефти с поверхности воды, заключа-, ется в совке, установленном в носовой части судна, каковой совок может переставляться в направляющих в. вертикальном направлении и для отсасывания из него нефти в трюм судна снабжен шлан- гом.
На чертеже фиг. l изображает вид устройства для собирания нефти с поверх. ности воды сбоку; фиг. 2 — то же, сверху.
К носовой части судна прикреплена рама 2с вертикальными направляющими 3, между которыми на роликах 5 помещается совок 4 клепанной конструкции. Тросом 9 совок 4 связан с лебедкой, при помощи которой может пер еставляться по направляющим 8 в вертикальном положении.
Для собирания нефти совок опускается в воду и судну дается малый ход вперед. При этом нефть, захватываемая совком, собирается в его задней глубокой части, откуда, посредством гибкого шланга !2, откачивается насосом в специальные нефтяные камеры судна.. По мере наполнения камер и увеличения осадка судна, положение совка регулируется лебедкой.
Предм ет изобретения.
Устройство для собирания нефти с поверхности воды, отличающееся применением установленного в носовой части судна совка 4, переставного в вертикальном направлении в направляющих 3 и снабженного шлангом 72, в целях отсасывания через него нефти из совка в трюм судна при помощи насоса.
