Устройство для резания материалов, волокон и тканей

Устройство для резания материалов, волокон и тканей

Иллюстрации

Показать все

Реферат

Изобретение относится к механическому резанию швейных материалов, а также материалов, волокон и тканей, допускающих по своим физико-механическим характеристикам применение предлагаемого устройства.

Известно устройство для резания швейных материалов (см. патент Германии №305802), заключающееся в следующем:

- бесконечный ленточный нож, опирающийся на систему опор, приводится в движение диском, причем в зоне резания ветви ножа перемещаются вертикально в противоположных направлениях и расположены частично в стойке, соединяющей корпус с основанием, расположенным при резании под материалом.

Недостатком указанного выше устройства является невозможность замены ножа без частичной разборки устройства.

Задача изобретения - удобство и простота замены режущего ножа.

Это достигается тем, что в устройстве для резания материалов, волокон и тканей, включающем бесконечный ленточный нож, привод, приводной диск, направляющие и натягивающие опоры ножа, расположенные в основании и корпусе, стойку, соединяющую корпус с основанием, ветви ножа, имеющие возможность в зоне резания перемещаться вертикально в противоположных направлениях и расположенные частично в стойке, бесконечный ленточный нож, направляющие и натягивающие опоры расположены в съемном блоке, имеющем основание и стойку, а натягивающие опоры ножа имеют возможность отвода, фиксации в отведенном положении и подвода к ветвям ножа.

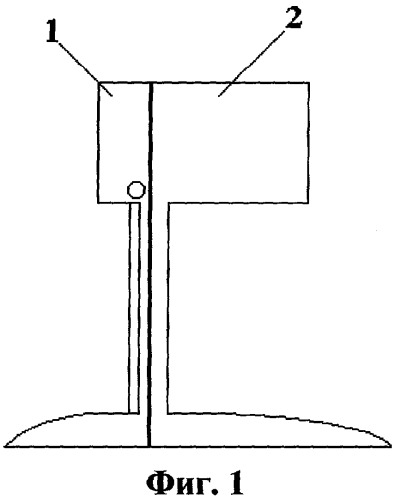

На фиг.1 изображено устройство в сборе, на фиг.2 изображен съемный блок, на фиг.3 изображен вид А фиг.2, на фиг.4 изображен привод устройства.

Устройство для резания материалов, волокон и тканей имеет следующий состав: съемный блок 1, привод 2.

Съемный блок 1 имеет следующий состав: бесконечный ленточный нож 3, направляющие опоры 4, натягивающие опоры 5, основание 6, стойка 7, узлы 8.

Привод 2 имеет следующий состав: приводной диск 9, стойка 10, основание 11.

Устройство работает следующим образом.

Для замены режущего ножа 3 приводятся в движение узлы 8, натягивающие опоры 5 отводятся от ветвей ножа 3 и фиксируются в этом положении, при этом натяжение ножа 3 ослабевает и прекращается.

Съемный блок 1 с ножом 3 отстыковывается от привода 2. Нож 3 заменяется на новый, либо весь съемный блок 1 с ножом 3 заменяется на другой. Затем съемный блок 1 пристыковывается к приводу 2. Узлы 8 приводятся в движение, и натягивающие опоры 5 подводятся к ножу 3, натягивая его, при этом нож 3 охватывает приводной диск 9.

Процесс замены режущего ножа 3 завершен.

Устройство для резания материалов, волокон и тканей, включающее бесконечный ленточный нож, привод, приводной диск, направляющие и натягивающие опоры ножа, стойку, соединяющую корпус с основанием, ветви ножа, имеющие возможность в зоне резания перемещаться вертикально в противоположных направлениях и расположенные частично в стойке, отличающееся тем, что бесконечный ленточный нож, направляющие и натягивающие опоры расположены в съемном блоке, имеющем основание и стойку, а приводной диск ножа расположен на приводе, при этом натягивающие опоры имеют возможность уменьшать натяжение ножа перед отстыковкой съемного блока и натягивать его после стыковки блока с приводом.
