Способ получения строительных материалов

Способ получения строительных материалов

Иллюстрации

Показать все

Реферат

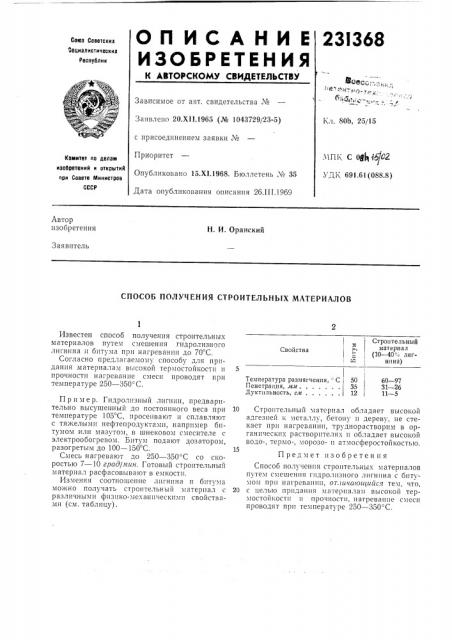

ОПИСАНИЕ 23I368 изоы итиния

Союз Советскик

Сониалистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Вееоо-;-, - ... ирс б; ос: в:

Зависимое от авт. свидетельства №

Заявлено 20.ХI!.1965 (№ 1043729/23-5) с присоединением заявки ¹

Приоритет

Опубликовано 15.Х!.1968. Бюллетень № 35

Дата опубликования описания 26.III.1969

Кл 80b 25/15.чпк с вк ф2

УДК 691.61(088.8) Комитет по делам изобретений и сткрытиР при Совете Министров

СССР

Автор изобретения

Н. И. Оранский

Заявитель

СПОСОБ ПОЛУЧЕНИЯ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

Строительный Ъ

И материал (10 — 40",о лигf2 нина) Свойства

Температура размягчения, " С

Пенетрапия, лж .

Дуктпльность, сн .

50 60 — 97

35 31 — 26

12 11 — 5

Известен способ получения строительных материалов путем смешения гидролизного лигнина и битума при нагреванш1 до 70 С.

Согласно предлагаемому способу для придания материалам высокой термостойкости и прочности нагревание смеси проводят при температуре 250 †3 С.

Пример. Гидролизный лигнин, предварительно высушенный до постоянного веса при температуре 105 С, просеивают и сплавляют с тяжелыми нефтепродуктами, например битумом или мазутом, в шнековом смесителе с электрообогревом. Битум подают дозатором, разогретым до 100 — 150 С.

Смесь нагревают до 250 — 350 С со скоростью 7 — 10 град/11ин. Готовый строительный материал расфасовывают в емкости.

Изменяя соотношение лигнина и битума можно получать строительный материал с различными физико-механическими свойствами (см. таблицу) .

10 Строительный материал обладает высокой адгезией и металлу, бетону и дереву, не стекает при нагревании, труднорастворим в органических растворителя.; и обладает высокой водо-, термо-, морозо- и атмосферостойкостью.

Предмет изобретения

Способ получения строительных материалов путем смешения гидролизного лигнина с битумом при нагревании, от.1ина1ощийсл тем, что, 20 с целью придания материалам высокой термостойкости и прочности, нагревание смеси проводят при температуре 250 — 350 С.
