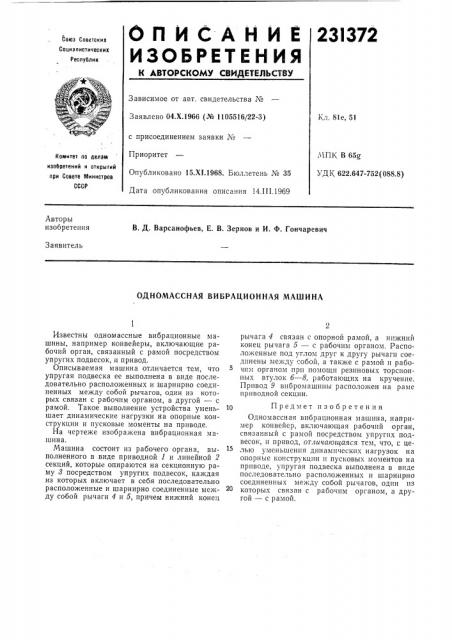

О П И С А Н И Е 23I372

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.Х.1966 (JV 1105516/22-3) Кл. 81е, 51 с присоединением заявки ¹

Приоритет

Опубликовано 15.Х!.1968. Бюллетень № 35

Дата опубликования описания 14.III.1969

МПЕ В 65g

УД К 622.647-752 (088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. Д. Варсанофьев, E. В. Зернов и И. Ф. Гончаревич

Заявитель

ОДНОМАССНАЯ ВИБРАЦИОННАЯ МАШИНА

Известны одномассные вибрационные машины, например конвейеры, включающие рабочий орган, связанный с рамой посредством упругих подвесок, и привод.

Описываемая машина отличается тем, что упругая подвеска ее выполнена в виде последовательно расположенных и шарнирно соединенных между собой рычагов, один из которых связан с рабочим органом, а другой — с рамой. 1 акое выполнение устройства уменьшает динамические нагрузки на опорные конструкции и пусковые моменты на приводе.

На чертеже изображена вибрационная машина.

Машина состоит из рабочего органа, выполненного в виде приводной 1 и линейной 2 секций, которые опираются на секционную раму 3 посредством упругих подвесок, каждая из которых включает в себя последовательно расположенные и шарнирно соединенные между собой рычаги 4 и 5, причем нижний конец рычага 4 связан с опорной рамой, а нижний конец рычага 5 — с рабочим органом. Расположенные под углом друг к другу рычаги соединены между собой, а также с рамой и рабочим органом прп помощи резиновых торсионных втулок б — 8, работающих на кручение.

Привод 9 вибромашины расположен на раме приводной секции.

10 Предмет изобретения

Одномассная вибрационная машина, например конвейер, включающая рабочий орган, связанный с рамой посредством упругих подвесок, и привод, отличающаяся тем, что, с целью уменьшения динамических нагрузок на опорные конструкции и пусковых моментов на приводе, упругая подвеска выполнена в виде последовательно расположенных и шарнирно соединенных между собой рычагов, один из которых связан с рабочим органом, а другой — с рамой.
