231394

Составитель Л. Романова

Редактор Э. H. Шибаева

Тскред Л. Я. Левина

Корректор В. В. Крылова

Заказ 370, 15 Тираж 530 Подписное

ЦНИ11ПИ Комитета по делам изобретений и открытий при Совете Мшшстров СССР

Москва, Центр. пр. Серова, д. 4

Типография, пр. Сапунова, 2

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 23I394

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 28 т !!!.1967 (№ 1182304/29-14) Кл. 84d, 9/10 с присоединением заявки ¹

МПК H 021

УДК 621.879.34(088.8) Приоритет

Опубликовано 15.Х!.1968. Бюллетень № 35

Дата опубликования описания 2.IV.1969

Комитет по делам . изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Б. М. Кочергин, Л. П. Ивкин и В. П. Оболенский

Заявитель

ОПОРНОЕ УСТРОЙСТВО ХОДОВОГО ОБОРУДОВАНИЯ

ТЯЖЕЛЬ!Х МАШИН ТИПА ЭКСКАВАТОРА быть перекошена относительно оси силового цилиндра, что позволяет ей свободно копировать поверхность.

Когда лыжа поднята пад землей, связь 7

5воспринимает нагрузку от веса,лыжи, а под шаровой опорой возникает зазор; опорная тс råæêà и лыжа занимают горизонтальное положение. В таком rroложении Te re>f KB выдвигаться вперед.

1. Опорное устройство ходового оборудо15 вания тяжелых машин типа экскаватора, включающее лыжу, опорную тележку и подьемный силовой цилиндр, о>.rè÷àroèrååñÿ тем, что, с целью обеспечения фиксации опорного устройства в поднятом положении, на штоке

20 подъемного силового цилиндра жестко закреплена траверса, соединенная посредством гибкой связи с опорной теле>ккой.

2. Устройство по и. 1, от.шчсаощееся тем, что гибкая связь выполнена в виде набора

25 шарнирно сочлененных тяг, Известны опорные устройства ходового оборудования тяжелых машин типа экскаватора, включающие лыжу, опорную тележку и подьемный силовой цилиндр.

Предложенное опорное устройство отличается от известных тем, что на штоке подъем ного силового цилиндра жестко закреплена траверса, соединенная посредством гибкой связи с опорной тележкой. Это обеспечивает фиксацию устройства в поднятом положении.

Гибкая связь может быть выполнена в впдс набора шарнирно-сочлененных тяг.

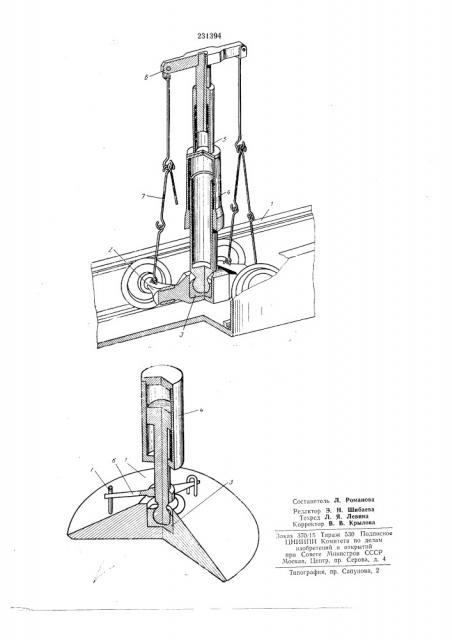

На черте>ке показано описываемое опорное устройство, общий вид.

Устройство включает:Iû>êó 1, опорную тележку 2, смонтированную в рельсовых направляющих, шаровую опору 8, установленную в гнездо рамы тележки, опорный силовой цилиндр 4, подъемный силовой цилиндр 5, соединенный жестко с траверсой б. Траверса соединена с тележкой 2 с помощью гибкой связи 7, выполненной, например, в виде набора шарнирно-сочлененных тяг.

Когда машин опирается на лыжу 1, гибкие связи ослаблены и опорная тележка 2 может

Предмет изобретения
