Устройство и способ для обработки звука звонка

Устройство и способ для обработки звука звонка

Иллюстрации

Показать все

Реферат

Область техники к которой относится изобретение

Настоящее изобретение относится к способу обработки звука звонка в беспроводном терминале и устройству для обработки звука звонка, которые способны уменьшить потребность системы в ресурсах и обеспечить подачу звукового сигнала высокого качества.

Описание известного уровня техники

Беспроводной терминал (оконечное устройство) представляет собой устройство, которое может осуществлять телефонный вызов или передавать и принимать данные. Такой беспроводной терминал содержит в себе сотовый телефон, личного электронного секретаря (PDA) и тому подобное.

Цифровой интерфейс музыкального инструмента (MIDI) представляет собой стандартный протокол для передачи данных между электронными музыкальными инструментами. MIDI являются стандартными техническими условиями для аппаратуры и структуры данных, которые обеспечивают совместимость по входу/выходу между музыкальными инструментами или между музыкальными инструментами и компьютерами через цифровой интерфейс. Соответственно устройства, снабженные MIDI, могут использовать ресурсы совместно друг с другом, т.к. в них создаются совместимые данные.

Файл MIDI содержит текущую музыкальную партитуру, данные об интенсивности и темпе звука, инструкции, связанные с музыкальными характеристиками, типом музыкальных инструментов и т.д. Однако в отличие от файла волнового формата файл MIDI не хранит информацию о волнах. Следовательно, размер файла MIDI невелик и в него легко добавлять или удалять музыкальные инструменты.

На первоначальной стадии искусственные звуки создаются с использованием частотной модуляции таким образом, чтобы воспроизвести звук музыкального инструмента. То есть звук музыкального инструмента создается с использованием частотной модуляции. В этом случае необходима малая емкость памяти, т.к. не используются дополнительные источники звука. Однако этот способ имеет недостаток, заключающийся в том, что нельзя получить звук, похожий на первоначальный звук.

Так как блоки памяти становятся все дешевле, дополнительно создают источники звука, соответствующие музыкальным инструментам, а также соответствующие им гаммы, которые сохраняются в памяти. Затем создают звуки посредством изменения частоты и амплитуды, сохраняя при этом присущие музыкальным инструментам собственные формы сигналов. Это называется способ волновой таблицы. Способ волновой таблицы широко используется, т.к. он обеспечивает генерирование естественных звуков, очень близких к первоначальным звукам.

На фиг.1 представлена блок-схема устройства для воспроизведения файла MIDI в соответствии с известным техническим решением.

Согласно фиг.1 устройство содержит MIDI анализатор 10, предназначенный для извлечения множества гамм и времени воспроизведения гамм, MIDI секвенсор (синтезатор) 20, предназначенный для последовательной выдачи на выход извлеченных значений времени воспроизведения гамм, таблицу волн (не показана), предназначенную для регистрации как минимум одного образца источника звука, и преобразователь частоты 30, предназначенный для выполнения преобразования частоты в образцы источников звука, соответствующие конкретным гаммам, с помощью использования как минимум одного зарегистрированного образца источника звука каждый раз при выдаче на выход значений времени воспроизведения гамм.

В данном случае файл MIDI содержит музыкальную информацию, включая музыкальные партитуры, например ноты, гаммы, данные о длительности звучания и тембре. Нота представляет собой элемент записи, отражающий длительность звука, а время воспроизведения - долготу звука. Гамма отражает высоту звука и семь используемых звуков (например, до, ре, ми и т.д.). Тембр отражает качество звука, в том числе уникальное свойство звука, позволяющее различать два звука одной и той же высоты, интенсивности и долготы. Например, при помощи тембра можно отличить звук «до» фортепьяно от звука «до» скрипки.

В волновой таблице сохраняются характеристики источники звука, соответствующие музыкальным инструментам и присущим им гаммам. В общем случае гаммы ранжируются от ступени 1 до ступени 128. В волновой таблице имеется ограничение в отношении регистрации гамм всех звуковых источников. Соответственно регистрируются лишь образцы некоторых гамм источника звука.

При вводе времени воспроизведения конкретной гаммы преобразователь частоты 30 проверяет, существуют ли в волновой таблице 130 источники звука соответствующих гамм. Затем преобразователь частоты 30 выполняет преобразование частоты в источники звука, присвоенные соответствующим гаммам, в соответствии с результатами проверки. Здесь в качестве преобразователя частоты 30 может использоваться генератор.

Если источники звука соответствующих гамм в таблице волн отсутствуют, из таблицы волн считывается заранее определенный образец источника звука. Затем преобразователь частоты 30 выполняет преобразование частоты считанного образца источника звука в образец источника звука, соответствующий конкретным гаммам. Если источник звука произвольной гаммы существует в таблице волн, то соответствующий образец источника звука может быть считан из таблицы волн и затем выдан на выход без дополнительного преобразования частоты.

Эти процедуры повторяют каждый раз, когда вводится значение времени воспроизведения гамм до тех пор, пока воспроизведение MIDI не закончится.

Однако если преобразование частоты выполняется повторно, каждый раз когда вводится значение времени воспроизведения гамм, используется большой объем ресурсов центрального процессора (СРИ). Кроме того, частотное преобразование выполняется на гаммах вместе с воспроизведением в реальном масштабе времени, что приводит к ухудшению качества звука.

Поскольку в известном устройстве используется большой объем ресурсов центрального процессора, высококачественный звук нельзя воспроизвести без использования более мощного центрального процессора. Соответственно имеется потребность в технологии, которая может обеспечить достаточное качество звука, чтобы прослушивать музыкальный звук с использованием малого объема ресурсов центрального процессора.

Кроме того, при явном увеличении полифоничности звука звонка система перегружается намного больше, чем когда звук звонка генерируется с использованием лишь нескольких образцов источников звука.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Соответственно настоящее изобретение направлено на предложение способа обработки звука звонка и устройства для его осуществления, которые, по существу, позволяют избежать одной или более проблем, связанных с ограничениями и недостатками известных технических решений.

Задачей настоящего изобретения является предложение способа обработки звука звонка и устройства для его осуществления, которые могут уменьшить нагрузку на систему при воспроизведении звука звонка.

Другой задачей настоящего изобретения является предложение способа обработки звука звонка и устройства для его осуществления, которые позволяют предварительно перед воспроизведением звука звонка генерировать образцы звуков, соответствующие всей информации для воспроизведения звука звонка.

Еще одной задачей настоящего изобретения является предложение способа обработки звука звонка и устройства для его осуществления, в которых источники звука предварительно преобразуются в образцы источников звуков, назначаемые всем гаммам, и сохраняются в памяти, а звук звонка воспроизводится с использованием сохраненных в памяти образцов источников звуков.

Очередной задачей настоящего изобретения является предложение способа обработки звука звонка и устройства для его осуществления, в которых предварительно преобразуется и сохраняется в памяти только определенный период источника звука, соответствующий всем гаммам звука звонка, источник звука подвергается частотному преобразованию, а сохраненные в памяти образцы источников звука повторно выдаются на выход один или более раз.

Дополнительные преимущества, задачи и особенности настоящего изобретения будут частично раскрыты в последующем описании и частично будут понятны специалистам в данной области техники после изучения материала, изложенного ниже, или могут быть уяснены из практических аспектов использования изобретения. Задачи и другие преимущества настоящего изобретения могут быть реализованы и достигнуты с помощью структуры, в частности указанной в тексте описания и формуле изобретения, а также в прилагаемых чертежах.

Для достижения этих задач и других преимуществ и в соответствии с целью настоящего изобретения, сформированной и широко описываемой в данном описании, устройство для обработки звука звонка содержит: анализатор звука звонка, предназначенный для анализа информации для воспроизведения из введенного содержимого звука звонка; секвенсор, предназначенный для упорядочивания по времени проанализированной информации для воспроизведения; запоминающий блок для источников звука, где регистрируется множество первичных образцов источников звука; блок предварительной обработки, предназначенный для предварительного генерирования множества вторичных образцов звуков, соответствующих информации для воспроизведения, с помощью использования множества первичных образцов источников звука; и блок вывода музыки, предназначенный для подачи на выход вторичных образцов источников звука в упорядоченной по времени информации для воспроизведения.

Блок предварительной обработки генерирует вторичные образцы источников звука посредством преобразования первичных образцов источников звука в частоты, назначенные соответствующим нотам или гаммам.

В другом аспекте настоящего изобретения предложено устройство для управления звуком звонка, содержащее: средство для анализа информации для воспроизведения звука, содержащей гаммы из введенного содержимого звука звонка; средство для упорядочивания по времени проанализированной информации для воспроизведения; запоминающий блок для источников звука, в котором предварительно регистрируется множество первичных образцов источников звука, первичные образцы источников звука, включая данные стартового периода и данные циклического периода; блок предварительной обработки, предназначенный для предварительного преобразования одного из периодов образцов источников звука в множество вторичных образцов источников звука, имеющих частоты, назначенные гаммам; и блок вывода музыки, предназначенный для неоднократной подачи ее на выход как минимум один раз в упорядоченной по времени информации для воспроизведения и времени воспроизведения без дополнительного частотного преобразования вторичных образцов источников звука.

Блок предварительной обработки генерирует вторичные образцы источников звука посредством частотного преобразования первичных образцов источников звука в частоты, назначенные соответствующим нотам или гаммам.

В соответствии с еще одной задачей настоящего изобретения предложен способ обработки звука звонка, включающий в себя следующие шаги: анализ информации для воспроизведения из введенного содержимого звука звонка; упорядочивание по времени информации для воспроизведения; генерирование вторичных образцов источников звуков посредством преобразования зарегистрированных первичных образцов источников звука в частоты, соответствующие информации для воспроизведения; и выдача на выход вторичных образцов источников звука в упорядоченной по времени информации для воспроизведения и времени воспроизведения без дополнительного частотного преобразования.

В соответствии с настоящим изобретением нагрузку на систему, связанную с воспроизведением в реальном масштабе времени, можно уменьшить посредством предварительного генерирования и сохранения в памяти образцов источников звука звонка, подлежащего воспроизведению.

Следует понимать, что изложенное выше общее описание и последующее подробное описание настоящего изобретения являются иллюстративными и пояснительными, предназначенными для дополнительного пояснения заявленного изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Прилагаемые чертежи, включенные с целью улучшения понимания настоящего изобретения, являются неотъемлемой частью заявки, иллюстрируют пример(ы) осуществления настоящего изобретения и вместе с описанием служат для пояснения принципов изобретения. На этих чертежах:

На фиг.1 представлена блок-схема устройства для воспроизведения файла MIDI в соответствии с известным техническим решением;

На фиг.2 представлена блок-схема устройства для обработки звука звонка в соответствии с первым примером осуществления настоящего изобретения;

На фиг.3 представлена блок-схема устройства для обработки звука звонка в соответствии со вторым примером осуществления настоящего изобретения;

На фиг.4 представлена блок-схема устройства для обработки звука звонка в соответствии с третьим примером осуществления настоящего изобретения;

На фиг.5 представлена блок-схема устройства для обработки звука звонка в соответствии с четвертым примером осуществления настоящего изобретения;

На фиг.6 представлена блок-схема устройства для обработки звука звонка в соответствии с пятым примером осуществления настоящего изобретения; и

На фиг.7 представлена блок-схема алгоритма, иллюстрирующая способ обработки звука звонка в соответствии с предпочтительным примером осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Рассмотрим теперь подробно предпочтительные примеры осуществления настоящего изобретения, которые иллюстрируются прилагаемыми чертежами. Везде, где это возможно, на чертежах одни и те же ссылочные номера соответствуют одним и тем же или подобным деталям.

Первый пример осуществления настоящего изобретения

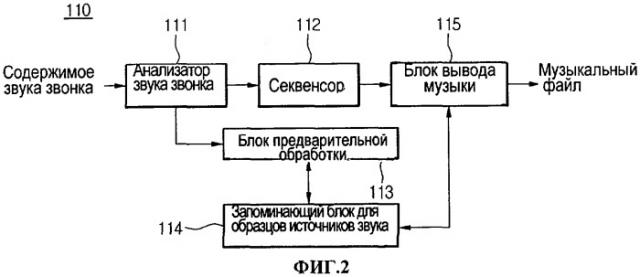

На фиг.2 представлена блок-схема устройства для обработки звука звонка в соответствии с первым примером осуществления настоящего изобретения.

Как показано на фиг.2, устройство 110 содержит анализатор 111 звука звонка, предназначенный для анализа информации для воспроизведении звука из поступившего на вход содержимого звука звонка; секвенсор 112, предназначенный для упорядочивания по времени проанализированной информации для воспроизведения звука; блок 113 предварительной обработки, предназначенный для генерирования заранее образцов звуков (далее называемых вторичными образцами звуков), соответствующих информации для воспроизведения звука, запоминающий блок 114 для образцов источников звука, где зарегистрированы множество образцов источников звука (далее называемых первичными образцами источников звука), и хранятся вторичные образцы источников звука; и блок 115 вывода музыки, предназначенный для считывания вторичных образцов источников звука в соответствии с последовательностью информации для воспроизведения звуков и вывода их в виде музыкального файла.

Здесь звук звонка может состоять из файла MIDI, содержащего информацию для воспроизведения звука. Информация для воспроизведения звука представляет собой музыкальную партитуру, включая ноты, гаммы, время воспроизведения, тембр и т.д.

Нота представляет собой элемент нотации, отражающий продолжительность звука, а время воспроизведения - длительность звука. Гамма представляет высоту звука и семь используемых звуков (например, до, ре, ми и т.д.) Тембр отражает качество звука, в том числе уникальное свойство звука, позволяющее различать два звука одной и той же высоты, силы и долготы. Например, при помощи тембра можно отличить звук «до» фортепьяно от звука «до» скрипки.

В данном примере осуществления содержимое звука звонка может представлять собой один музыкальный фрагмент, состоящий из начала и конца песни. Такой музыкальный фрагмент может состоять из множества гамм и их временных продолжительностей.

Также время воспроизведения гаммы означает время воспроизведения соответствующих гамм, имеющихся в содержимом звука звонка, и является информацией о длительности идентичного звука. Например, если время воспроизведения повторного звука равно 1/8 секунды, это означает, что повторный звук воспроизводится в течение 1/8 секунды.

При вводе содержимого звука звонка анализатор 111 анализирует информацию для воспроизведения звука из содержимого звука звонка и выдает проанализированную информацию для воспроизведения звука на секвенсор 112 и блок 113 предварительной обработки. В то же время информация о гамме и времени воспроизведения звука передается на секвенсор 112, и все гаммы, предназначенные для воспроизведения звука, передаются в блок 113 предварительной обработки.

Устройство предварительной обработки 113 принимает множество гамм и проверяет, сколько образцов источников звука (то есть первичных образцов источников звука), представляющих музыкальные инструменты, сохраняются в блоке 114 хранения источников звука.

Далее после отбора реальных звуков различных музыкальных инструментов, первичные образцы источников звука, соответствующие нескольким представительским гаммам, сохраняются в запоминающем блоке 114 для источников звука. Первичные образцы источников звука включают в себя записи источника звука в формате импульсно-кодовой модуляции (РСМ), источника звука в формате MIDI и источника звука в формате волновой таблицы. Источник звука в формате волновой таблицы хранит информацию о музыкальных инструментах в виде волновых сигналов формата WAVE. Например, источники звука в формате волновой таблицы хранят отобранные реальные звуки различных музыкальных инструментов.

Из-за проблем с объемом памяти терминала первичные образцы источников звука не хранят все звуки, относящиеся ко всем гаммам соответствующих музыкальных инструментов (фортепьяно, гитара и т.д.), но хранят несколько представляющих их звуков. То есть в порядке эффективного использования памяти одна гамма в каждом музыкальном инструменте не имеет независимого волнового сигнала формата WAVE, вместо этого сгруппировано несколько звуков, и соответствующе используется представляющий их один волновой сигнал формата WAVE.

В общем случае имеются ограничения при создании и регистрации первичных образцов источников звука в виде образцов, которые могут поддерживать все гаммы, соответствующие 128 музыкальным инструментам. Поэтому в числе образцов источников звука регистрируется лишь несколько представительских образцов источников звука.

Напротив, в число гамм, проанализированных анализатором 111 звука звонка, могут входить гаммы, соответствующие музыкальным инструментам, числом от нескольких десятков до 128. Соответственно гаммы, включенные в содержимое звука звонка, не могут быть воспроизведены непосредственно с использованием первичных образцов источников звука, которые были ранее зарегистрированы в запоминающем блоке 114 для хранения источников звука.

Для этого блок 113 предварительной обработки генерирует вторичные образцы источников звука, преобразуя первичные образцы источников звука, соответствующих гаммам, подлежащим воспроизведению, в частоты, ранее назначенные всем гаммам. То есть среди первичных образцов источников звука, сохраненных в запоминающем блоке 114 для хранения источников звука, гаммы, подлежащие воспроизведению, и частота амплитудно-импульсной модуляции могут не подходить. Например, если частота амплитудно-импульсной модуляции образца источника звука фортепьяно составляет 20 кГц, то частота амплитудно-импульсной модуляции образца источника звука скрипки составляет 25 кГц, или частота амплитудно-импульсной модуляции музыки, подлежащей воспроизведению, может составлять 30 кГц. Соответственно, перед воспроизведением первичные образцы источников звука могут быть предварительно с помощью частотного преобразования преобразованы во вторичные образцы источников звука.

Блок 113 предварительной обработки заранее, перед воспроизведением всех гамм, генерирует вторичные образцы источников звука, соответствующие конкретным гаммам, и вторичные образцы источников звука сохраняются в блоке 114 для хранения источников звука.

Блок 115 вывода музыки считывает образцы источников звука, хранящиеся в запоминающем блоке 114 для хранения источников звука, в соответствии с упорядоченной по времени информацией для воспроизведения звука из секвенсора 112, и затем выдает их в виде музыкального файла. То есть блок 115 вывода музыки выдает на выход для всех гамм образцы источников звука, соответствующие конкретным гаммам, без какого-либо дополнительного частотного преобразования.

Блок 113 предварительной обработки проверяет, существуют ли в запоминающем блоке 114 для хранения источников звука вторичные образцы источников звука, соответствующие гаммам, поступившим с содержимым звука звонка. То есть блок 113 предварительной обработки проверяет, существуют ли образцы источников звука, соответствующие одной или более гаммам, посредством сравнения гамм, передаваемых от анализатора звука звонка 111, с первичными образцами источников звука, хранящимися в запоминающем блоке 114 для хранения источников звука.

Здесь, если существуют образцы источников звука, которые не соответствуют гаммам из числа первичных образцов источников звука, образцы источников звука, не соответствующие указанным гаммам, могут генерироваться в виде вторичных образцов источников звука, которые соответствуют гаммам. Если существуют вторичные образцы источников звука, соответствующие гаммам из числа первичных образцов источников звука, вторичные образцы источников звука могут остаться в области первичных образцов источников звука или может быть основана область вторичных образцов источников звука.

Другими словами, первичные образцы источников звука, соответствующие гаммам, становятся вторичными образцами источников звука без какого-либо изменения. Кроме того, если вторичные образцы источников звука, соответствующие гаммам, не существуют в первичных образцах источников звука, то вторичные образцы источников звука, соответствующие гаммам, генерируются с использованием первичных образцов источников звука.

Здесь вторичные образцы источников звука могут использовать образцы источников звука гамм файла MIDI и образцы источников звука соответствующих нот или образцы источников звука соответствующих тембров. Такими вторичными образцами источников звука являются образцы, создаваемые посредством частотного преобразования первичных образцов источников звука.

Например, в случае гаммы 100, если образцы гаммы не существуют в числе первичных образцов источников звука, образец источника звука гаммы 100 может генерироваться посредством частотного преобразования одного из образцов источников звука (например, источника звука гаммы 70) из числа первичных образцов источников звука.

Вторичные образцы источников звука могут храниться в отдельной области памяти запоминающего блока 114 для хранения источников звука. Здесь вторичные образцы источников звука, хранящиеся в запоминающем блоке 114 для хранения источников звука, сопоставляются со всеми гаммами, содержащимися в содержимом звука звонка, и образцами источника звука, соответствующими гаммам. Любой музыкальный фрагмент может быть полностью воспроизведен один или более раз посредством неоднократного воспроизведения вторичных образцов источников звука.

Между тем секвенсор 112 упорядочивает по времени информацию для воспроизведения звука от анализатора 111 звука звонка. То есть информация источника звука упорядочивается с учетом времени музыкального фрагмента звука звонка в соответствии с музыкальными инструментами или дорожками.

Основываясь на длительности воспроизведения соответствующих гамм, выдаваемых секвенсором 112, блок 115 вывода музыки последовательно считывает вторичные образцы источников звука, соответствующие конкретным гаммам, из запоминающего блока 114 для хранения источников звука в течение времени воспроизведения соответствующих гамм. Таким способом воспроизводится музыкальный файл. Соответственно при воспроизведении звука звонка нет необходимости одновременно выполнять частотное преобразование.

Второй пример осуществления настоящего изобретения

На фиг.3 представлена блок-схема устройства для обработки звука звонка в соответствии со вторым примером осуществления настоящего изобретения. Устройство 120 хранит образцы источников звука в автономных запоминающих блоках хранения 124 и 126.

Запоминающий блок 124 для хранения источников звука хранит несколько первичных образцов источников звука, представляющих музыкальные инструменты, а второй блок 126 для хранения образцов источников звука хранит вторичные образцы источников звука, которые прошли частотное преобразование в блоке 123 предварительной обработки.

Соответственно блок 125 вывода музыки может воспроизводить музыкальный файл посредством неоднократного запроса вторичных образцов источников звука, хранящихся в блоке 126 для хранения образцов источников звука. Здесь блок 125 может выборочно использовать запоминающий блок 124 для хранения источников звука и блок 126 для хранения образцов источников звука в соответствии с позициями образцов источников звука, имеющих частоту гаммы, подлежащей воспроизведению.

Третий пример осуществления настоящего изобретения

На фиг.4 представлена блок-схема устройства для обработки звука звонка в соответствии с третьим примером осуществления настоящего изобретения. Фиг.4 иллюстрирует еще один пример осуществления блока предварительной обработки.

Как показано на фиг.4, устройство 130 содержит анализатор 131 звука звонка, секвенсор 132, запоминающий блок 134 для хранения источников звука, блок 133 предварительной обработки и частотный преобразователь 135.

Блок 133 предварительной обработки генерирует вторичные образцы источников звука, соответствующие подлежащим воспроизведению гаммам, посредством частотного преобразования первичных образцов источников звука, хранящихся в запоминающем блоке 134 для хранения источников звука.

В этот момент блок 133 предварительной обработки заранее генерирует множество вторичных циклических данных посредством преобразования первичных циклических данных в частоты, назначенные гаммам. Здесь первичные циклические данные представляют собой частные данные множества первичных образцов источников звука. Вторичные циклические данные хранятся в запоминающем блоке 134 для хранения источников звука.

Первичные образцы источников звука, зарегистрированные в запоминающем блоке 134 для хранения источников звука, могут состоять из данных нарастания (звука), данных спада (звука) и циклических данных. Здесь данные нарастания и спада представляют период, в течение которого формируется первоначальный звук. Данные нарастания представляют собой данные, соответствующие периоду, в течение которого первоначальный звук нарастает до своего максимального значения, а данные спада представляют собой данные, соответствующие периоду, в течение которого первоначальные данные уменьшаются от своего максимального значения в циклических данных. В свою очередь, циклические данные представляют собой данные, соответствующие всему периоду в образце источника звука, за исключением периодов нарастания и спада. Звук постоянно поддерживается в пределах циклических данных. Такие циклические данные имеют очень короткий период данных и могут повторно использоваться несколько раз в соответствии с длительностью времени воспроизведения гаммы.

Например, если время воспроизведения гаммы составляет 3 секунды, в то время как длительность циклических данных равна 0,5 секунды, циклические данные для данного времени воспроизведения гаммы могут повторно воспроизводиться от одного до пяти раз.

Однако в соответствии с известным техническим решением, если время воспроизведения гаммы большое, циклические данные образцов источников звука преобразуются в частоту соответствующей гаммы каждый раз, когда они повторяются. Соответственно, когда воспроизводится файл MIDI с очень длительным временем воспроизведения гаммы, преобразователь частоты продолжает повторно воспроизводить циклические данные, что приводит к увеличению объема рабочей процедуры. Следовательно, центральный процессор перегружается, что приводит к ухудшению характеристик системы.

Поэтому перед воспроизведением содержимого звука звонка циклические данные образцов источников звука согласно соответствующим гаммам предварительно преобразуются в частоты, соответствующие гаммам. При воспроизведении звука звонка циклические данные, повторенные один или более раз в соответствующих гаммах, выдаются без какого-либо дополнительного преобразования частоты, тем самым уменьшая загрузку центрального процессора.

Если рассматривать более подробно, блок 133 предварительной обработки считывает первичные образцы источников звука, соответствующие гаммам, из запоминающего блока 134 для хранения источников звука. В то же время множество циклических данных (называемые далее первичными циклическими данными) извлекается из первичных образцов источников звука. Затем извлеченные первичные циклические данные преобразуются в частоты, назначаемые соответствующим гаммам, чтобы генерировать множество вторичных циклических данных. Вторичные циклические данные представляют собой вторичные образцы источника звука и сохраняются в отдельной области памяти запоминающего блока 134 для хранения источников звука.

Здесь причиной, почему из образцов источников звука частотному преобразованию подвергаются лишь первичные циклические данные, является стремление избежать процедуры выполнения частотного преобразования во вторичные циклические данные каждый раз, когда позже повторно воспроизводятся первичные циклические данные. Кроме того, можно уменьшить избыточную нагрузку центрального процессора. Хотя первичные образцы источников звука, кроме первичных циклических данных, содержат данные нарастания (звука) и данные спада (звука), при воспроизведении соответствующих гамм первичные данные нарастания и данные спада воспроизводятся один раз. Таким образом, решена проблема избыточной нагрузки центрального процессора потому, что нет необходимости в дополнительном частотном преобразовании в блоке 133 предварительной обработки. Конечно, если необходимо, первичные данные нарастания и спада могут быть предварительно подвергнуты частотному преобразованию.

Преобразованные в блоке 133 предварительной обработки вторичные циклические данные сохраняются в отдельной области памяти запоминающего блока 134 для хранения источников звука. В то же время предпочтительно, чтобы вторичные циклические данные были сопоставлены с соответствующими гаммами содержимого звука звонка. Кроме того, чтобы получить начальные точки множества циклических данных, соответствующих периодическим интервалам времени воспроизведения, может быть выдано множество вторичных циклических данных.

Например, в случае, если образец источника звука гаммы 100 в запоминающем блоке 134 для хранения источников звука отсутствует, циклические данные извлекаются из любого образца источника звука (например, источника звука гаммы 70) из числа первичных образцов источников звука. Затем извлеченные циклические данные могут быть преобразованы в частоту, назначенную гамме 100. Соответственно циклические данные, подвергнутые частотному преобразованию, могут быть воспроизведены в виде гаммы 100 в соответствии с длительностью гаммы 100. Конечно, перед воспроизведением циклических данных должны быть воспроизведены данные нарастания и данные спада. Это будет описано ниже.

Тем временем секвенсор 132 упорядочивает по времени информацию для воспроизведения звука, в том числе время воспроизведения гамм, полученную от анализатора 131 звука звонка. Здесь через заданный промежуток времени (то есть в состоянии, когда циклические данные подвергнуты частотному преобразованию и зарегистрированы), значения времени воспроизведения гамм последовательно выдаются на блок 135 преобразования частоты.

Блок 135 преобразования частоты воспроизводит вторичные циклические данные, зарегистрированные в запоминающем блоке 134 для хранения источников звука, в соответствии со значениями времени воспроизведения гамм, последовательно вводимыми из секвенсора 132.

То есть блок 135 преобразования частоты считывает первичные данные нарастания и спада (звука), зарегистрированные в запоминающем блоке 134 для хранения источников звука, в соответствии со значениями времени воспроизведения гамм, и преобразует их в частоты, назначенные гаммам, а затем генерирует вторичные данные нарастания и спада. После этого блок 135 преобразования частоты считывает вторичные циклические данные, подвергнутые частотному преобразованию, и многократно воспроизводит их в соответствии со значениями времени воспроизведения гамм.

Здесь, если длительность времени воспроизведения гамм в пять раз больше, чем длительность периода вторичных циклических данных, соответствующие вторичные циклические данные могут быть воспроизведены пять раз. В то же время вторичные циклические данные подвергаются предварительному частотному преобразованию блоком 133 предварительной обработки и сохраняются в запоминающем блоке 134 для хранения источников звука. Нет необходимости в каком-либо дополнительном частотном преобразовании в блоке 135 преобразования частоты. Соответственно возможно решение проблемы избыточной нагрузки центрального процессора, связанной с повторным частотным преобразованием в блоке преобразования частоты. Следовательно, могут быть повышены характеристики или эффективность системы.

Имеется возможность полностью воспроизводить музыкальный файл в соответствии с длительностями воспроизведения гамм, выдаваемых из секвенсора 132.

Четвертый пример осуществления настоящего изобретения

На фиг.5 представлена блок-схема устройства для обработки звука звонка в соответствии с четвертым примером осуществления настоящего изобретения. В этом примере осуществления частотное преобразование предварительно выполняется на фрагменте образцов источников звука, то есть циклических данных. Затем циклические данные сохраняются в автономных запоминающих блоках 144 и 146.

Запоминающий блок 144 для хранения источников звука хранит несколько первичных образцов источников звука, представляющих музыкальные инструменты, а запоминающий блок 146 для хранения вторичных образцов источников звука хранит вторичные циклические данные, то есть вторичные образцы источников звука всех гамм, представляют собой данные предварительно подвергнутые частотному преобразованию блоком 143 предварительной обработки.

Соответственно блок 145 преобразования частоты выполняет частотное преобразование первичных данных нарастания и спада (звука) первичных образцов источников звука, хранящихся в запоминающем блоке 144 для хранения источников звука. Кроме того, музыкальный файл может быть воспроизведен посредством повторяющегося запрашивания вторичных циклических данных, хранящихся в запоминающем блоке 146 для хранения образцов источников звука, один или более раз в соответствии с длительностью воспроизведения гаммы.

Пятый пример осуществления

На фиг.6 представлена блок-схема устройства для обработки звука звонка в соответствии с пятым примером осуществления настоящего изобретения.

Как показано на фиг.6, устройство 150 содержит анализатор 151 звука звонка, предназначенный для анализа информации для воспроизведения звука из поступившего содержимого звука звонка; секвенсор 152, предназначенный для упорядочивания по времени проанализированной анализатором 151 музыкальной информации гаммы, запоминающий блок 154 для хранения источников звуков, анализатор 155 источников звука звонка, предназначенный для анализа первичных образцов источников звука, соответствующих информации для воспроизведения звука, блок 156 предварительной обработки информации, предназначенный для генерирования вторичных образцов источников звука для всех гамм, подлежащих во
