Устройство для отбойки угля
Иллюстрации
Реферат

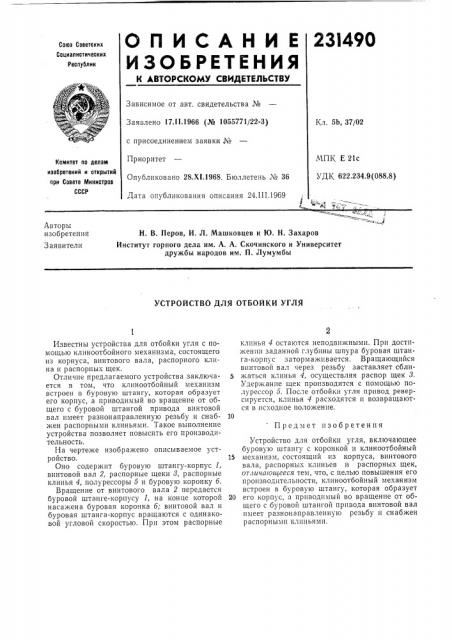

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
23l490
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 17.1 I.1966 (№ 1055771/22-3) с присоединением заявки №
Приоритет
Опубликовано 28.XI.1968. Бюллетень ¹ 36
Кл. 5b, 37/02
МПК Е 21с
УДК 622.234.9(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 24.111.1969 т е
Авторы изобретения
Заявители
Н. В. Перов, И. Л. Машковцев и Ю. Н. Захаров
Институт горного дела им. А. А. Скочинского и Университет дружбы народов им. П. Лумумбы
УСТр(iйСТВ у gL S ТВОйКИ 1 J18
Предмет изобретения
Известны устройства для отбойки угля с помощью клиноотбойного механизма, состоящего из корпуса, винтового вала, распорного клина и распорных щек.
Отличие предлагаемого устройства заключается в том, что клиноотбойный механизм встроен в буровую штангу, которая образует его корпус, а приводимый во вращение от общего с буровой штангой привода винтовой вал имеет разнонаправленную резьбу и снабжен распорными клиньями. Такое выполнение устройства позволяет повысить его производительность.
На чертеже изображено описываемое устройство.
Оно содержит буровую штангу-корпус 1, винтовой вал 2, распорные щеки 8, распорные клинья 4, полу. рессоры 5 и бурову.ю коронку б.
Вращение от винтового вала 2 передается буровой штанге-корпусу 1, на конце которой насажена буровая коронка б; винтовой вал и буровая штанга-корпус вращаются с одинаковой угловой скоростью. При этом распорные клинья 4 остаются неподвижными. При достижении заданной глубины шпура буровая штанга-корпус затормаживается. Вращающийся винтовой вал через резьбу заставляет сближаться клинья 4, осуществляя распор щек 3.
Удержание щек производится с помощью полурессор 5. После отбойки угля привод реверсируется, клинья 4 расходятся и возвращаются в исходное положение, 10
Устройство для отбойки угля, включающее буровую штангу с коронкой и клиноотбойный
15 механизм, состоящий из корпуса, винтового вала, распорных клиньев и распорных щек, отличет отчееся тем, что, с целью повышения его производительности, клиноотбойный механизм встроен в буровую штангу, которая образует
20 его корпус, а приводимый во вращение от общего с буровой штангой привода винтовой вал имеет разнонаправленную резьбу и снабжен распорными клиньями.
