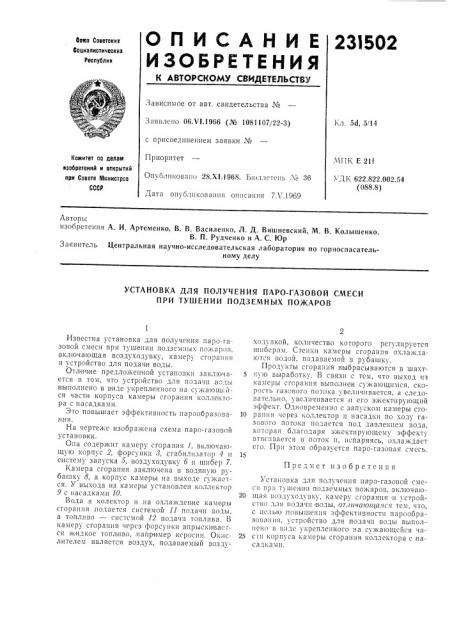

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

231502

Вогез Советских

Социалистических

Республик

Зависимое or авт. свидетельства №

1х.7. 5d, 5/14

Заявлено 06.VI.1966 (№ 1081107/22-3) с присоединешгем заявки №

П риоритет

Оп бликоваш> 28.Х!.1968. Бюллетень ¹ 36

МПК Е 21f

УД K 622.822.002.54 (088.8) Комитет по делам изобретений и открытий при Совете Мкнистров

СССР

Дата опубликования описания 7Л .1969

Авторы изобретения А. И. Артеменко, В. В. Василенко, Л. Д. Вишневский, М. В. Колышенко, В. П. Рудченко и А. С. Юр

Заявитель Центральная научно-исследовательская лаборатория по горноспасательному делу

УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ПАРО-ГАЗОВОЙ СМЕСИ

ПРИ ТУШЕНИИ ПОДЗЕМНЫХ ПО)КАРОВ

Предмет изобретения

ИЗВЕСтНа УСтагНОВКа ДЛЯ ПОЛУЧЕНИЯ llaPO-Газовой смеси при тушении подземных пожаргш, включающая воздуходувку, камеру сгорания и устройство для подачи воды.

Отличие предложенной установки заключается в том, что устройство для подачи, воды

BblI7o 7FIEHo B BHQe 1, крепленного Fla cb жагощсйся части корпуса камеры сгорания коллектора с насадками.

Это повышает эффективность парообразоваH,И Я.

На чертеже изображена схема наро-газовой установки.

Она содержит камеру сгорания 1, включающую корпус 2, форсунки 8, стабилизатор 4 н оистему запуска э, воздуходувку 6 и шибер 7.

Камера сгорания заключена в водяную рубашку 8, а корпус камеры на выходе сужается, У выхода из камеры установлен коллектор

9 с насадками 10.

Вода в колектор и на охла>кдение камеры сгорания, подается системой 11 подачи воды, а топливо — системой 12 подачи топлива. В камеру сгорания через форсунки впрыски васгся жидкое топливо,,например керосин. Окислителем является воздух, подаваемый воздуходувкой, количество Ko TolpoI регулируется нгибером. Стенки камеры сго1)ания ox71aæ,:Iaются водой, подаваемой в рубашку.

Продукты сгорания выбрасываются в lllaxTную выработку, В связи с тем, что выход нз камеры сгорания выполнен сужающимся, скорость газового потока увеличивается, а следовательно, увеличивается и его эжектирующий эффект. Одновременно с запуском камеры сго10 рания через коллектор и насадки по ходу газового потока подается под давлением вода, которая благодаря эжектирующому эффекту втягивается в поток и, испаряясь, охлаждает его. При этом образуется наро-газовая смесь.

Установка для получения наро-газовой смеси при тушении подземных пожаров,.включаю20 щая воздуходувку, камеру сгорания и устройство I.711 подачи воды, от.гичпгогца.гг. г тем, что, с целью повышения эффективности парообразоваггия, устройство для подачи воды выполнено в виде укрепленного на сужающейся ча25 сти корпуса камеры сгорания коллектора с насадками.

231502

7 12 6 3 Ф 1
