Способ накатывания зубьев гибких колес волновой передачи

Способ накатывания зубьев гибких колес волновой передачи

Иллюстрации

Показать все

Реферат

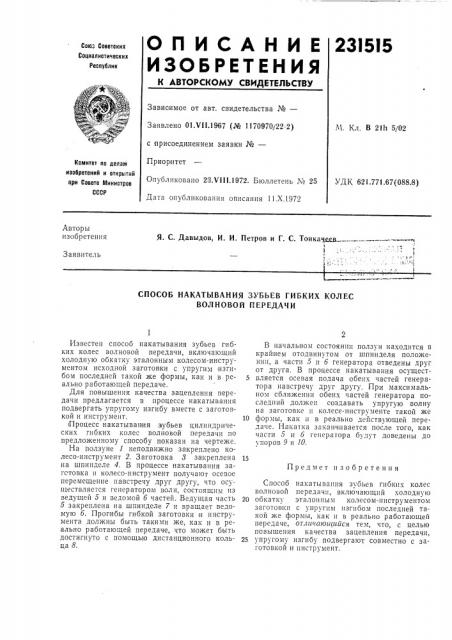

О П И С А Н И Е 23I5l5

ИЗОЬРЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Согсо Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 01.VI I.1967 (№ 1170970/22-2) с присоединением заявки №вЂ” ,П р ио раритет

Опубликовано 23.VIII.1972. Бюллетень ¹ 25

Дата опубликования описания 11.Х,1972

М, Кл. В 21h 5102

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.771.67(088.8) Авторы изобретения

Я. С. Давыдов, И. И. Петров и Г. С. Тонкачеев, г

Заявитель

СПОСОБ НАКАТЫВАНИЯ ЗУБЬЕВ ГИБКИХ КОЛЕС

ВОЛНОВОЙ ПЕРЕДАЧИ

Предмет изобретения

Известен способ накатывания зубьев гибких колес волновой передачи, включающий холодную обкатку эталонным колесом-инструментом исходной заготовки с упругим изгибом последней такой же формы, как и в реально работающей передаче.

Для повышения качества зацепления передачи предлагается в процессе накатывания подвергать упругому изгибу вместе с заготовкой и инструмент, Процесс накатывания зубьев цилиндрических гибких колес волновой передачи по предложенному способу показан на чертеже.

На ползуне 1 неподвижно закреплено колесо-инструмент 2. Заготовка 3 закреплена на шпинделе 4. B процессе накатывания заготовка и колесо-инструмент получают осевое перемещение навстречу друг другу, что осуществляется генератором волн, состоящим пз ведущей 5 и ведомой б частей. Ведущая часть

5 закреплена на шпинделе 7 и вращает ведомую б. Прогибы гибкой заготовки и инструмента должны быть такими же, как и в реально работающей передаче, что может быть достигнуто с помощью дистанционного кольца 8.

В начальном состоянии ползун находится в крайнем отодвинутом от шпинделя положении, а части 5 и б генератора отведены друг от друга. В процессе накатывания осущест5 вляется осевая подача обеих частей генератора навстречу друг другу. При максимальном сближении обеих частей генератора последний должен создавать упругую волну на заготовке и колесе-инструменте такой же

10 формы, как и в реально действующей передаче. Накатка заканчивается после того, как части 5 и б генератора будут доведены до упоров 9 и 10.

Способ накатывания зубьев гибких колес волновой передачи, включающий холодную

20 обкатку эталонным колесом-инструментом заготовки с упругим изгибом последней такой же формы, как и в реально работающей передаче, от.гичаюшийся тем, что, с целью повышения качества зацепления передачи, 25 упругому изгибу подвергают совместно с заготовкой и инструмент.

231515

Составитель А. Тихонова

Техред 3. Тараненко

Редактор Г. Гуськова

Корректор В. Жолудева

Типография, пр. Сапунова, 2

Заказ 3419/5 Изд. Ма 1386 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5
