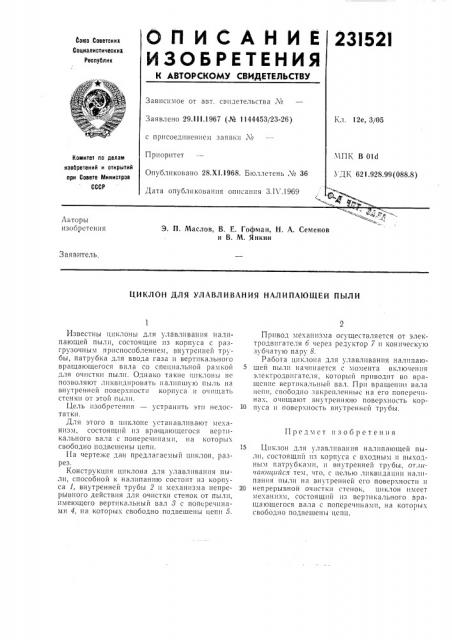

ОПИСАНИЕ 23152!

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 12е, 3/05

Заявлено 29.111.1967 (№ 1144453/23-26) с присоединением заявки ¹

Приоритет

Опубликовано 28.Х1.1968. Бюллетень № 36

ЧПК В Old

K ДК, 621.928.99(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 3.11 .1969

Аьторы изобретения

Э. П. Маслов, В. Е. Гофман, Н. А. Семенов и В. М. Янкин

Заявитель, ЦИ КЛОН ДЛЯ УЛАВЛ ИВАН ИЯ НАЛ И ПА10ЩЕЙ ПЫЛИ

Предмет изобретения

Известны циклоны для улавливания налипающей пыли, состоящие из корпуса с разгрузочным приспособлением, внутренней трубы, патрубка для ввода газа и вертикального вращающегося вала со специальной рамкой для очистки пыли. Однако такие циклоны нс позволяют ликвидировать налипшую пыль на внутренней поверхности корпуса и очищать стенки от этой пыли.

Цель изобретения — устранить эти недостатки.

Для этого в циклоне устанавливают меканизм, состоящий из вращающегося вертикального вала с поперечинами, иа которык свободно подвешены цепи, I la черте>ке даи предлагасмый цик IoH, раарез.

Конструкция циклона для улавливания пыли, способной к налипанию состоит из корпуса 1, внутренней трубы 2 и меканизма непрерывного действия для очистки стенок от пыли, имеющего вертикальный вал 8 с поперечинами 4, на которык свободно подвешены цепи 5.

Привод меканизма осуществляется от электродвигателя 6 через редуктор 7 и коническую зубчатую пару 8.

Работа циклопа для улавливания налипаю5 шей пыли начинается с момента включения электродвигателя, который приводит во вращение вертикальный вал. При вращении вала цепи, свободно закрепленные на его поперечина, очищают внутреннюю поверхность кор10 пуса и поверкиость внутренней трубы.

15 Циклон для улавливания налипающей пыли, состоящий из корпуса с в одным и выкодным патрубками, и внутренней трубы, отличаюи1ийся тем, Iто, с целью ликвидации налипания пыли на внутренней его поверхности II

20 непрерывной очистки стенок, циклон имеет меканизм, состоящий из вертикального вращающегося вала с поперечинами, íà которык свободно подвешены цепи.

231521

Составитель Е. П. Ширяев((Редактор С. Лазарева Техред Т. П. Курилко Корректор Л. В. 10шин((Заказ 35(i 5 Тираж 530 Подппснос

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Е1снтп, пр. Серова, д. 4

Типография, пр. Сапунова, 2
