Система стереотелевидения

Система стереотелевидения

Иллюстрации

Показать все

Реферат

Изобретение относится к технике радиосвязи и может использоваться для телевещания в формате высокого разрешения НDTV.

Аналогами являются системы телевидения высокого разрешения, претендующие на формат НDTV [1 с.26-28], содержащие передающую и приемную стороны. Недостатками этих систем являются: недостаточная разрешающая способность из-за развертки строк и кадров с наличием обратных ходов, снижающих число активных строк в кадре, необходимость в широкополосных каналах для передачи сигнала, передача НDTV исключительно в сжатом виде, приводящем к потерям сжатия [1 c.27, 23], к настоящему времени отсутствуют матрицы формата 1920×1080 для видеокамер и получить картинку 16:9 пока невозможно [1 с.32], системы не в состоянии осуществить стереоэффект при разрешении 1920×1080. Реально существующее разрешение 1440×750 без стереоизображения. Кроме того, телевизоров, позволяющих отобразить все 1920 столбцов картинки вообще нет [1 с.33]. За прототип принята цифровая система стереотелевидения [3], содержащая на передающей стороне фотоэлектрический преобразователь, формирующий шесть аналоговых цветовых сигналов в стереопаре из правого и левого кадров, шесть АЦП видеосигналов, синтезатор частот, три формирователя кодов, триггер, два ключа и передатчик радиосигналов из трех каналов, на приемной стороне содержащая блок управления, три тракта приема и обработки кодов видеосигналов, канал формирования управляющих сигналов, шесть блоков импульсных усилителей, блок модуляции излучений, блок строчной развертки, усилитель и первый пьезодефлектор с отражателем на торце, блок кадровой развертки, второй усилитель и второй пьезодефлектор с отражателем на торце, проекционный объектив, матовый экран и блок раздельного наблюдения кадров стереопар. Частота стереопар 25 Гц, частота кадров 50 Гц. Информация кодов правого и левого кадров предается тремя радиоканалами, двумя несущими частотами. На приемной стороне принимаются параллельно три радиосигнала, усиливаются, детектируются, коды видеосигналов R, G, B распределяются по своим каналам, в которых производится удвоение отсчетов в строках и удвоение строк в кадре. Блок модуляции выполняет преобразование «код - яркость излучения». Развертка кадра выполняется двумя пьезодефлекторами, проекционный объектив проецирует изображение с соответствующим увеличением на матовый экран. Правый и левый кадры наблюдаются зрителем раздельно правым и левы глазом, поочередное перекрытие поля зрения которых выполняется блоком раздельного наблюдения механическим поворотом нейтральных светофильтров. Недостатки прототипа: недостаточное разрешение в кадре /1200×800/, недостаточная яркость изображения на экране при развертке кадра двумя строками на экране, не имеющем послесвечения, механически вращающиеся светофильтры в блоке раздельного наблюдения кадров представляют опасность для глаз зрителя.

Цель изобретения - выполнение разрешения в кадре соответственно формата НDTV, увеличение яркости изображения и полная безопасность наблюдения кадров стереопар.

Техническим результатом являются: получение разрешения, соответствующее формату НDTV, значительное увеличение яркости изображения и безопасность в получении объемного восприятия изображения зрителем. Результат достигается получение картинки кадра с разрешением 1020×1080, увеличения яркости изображения применением светодиодного плоскопанельного экрана с числом светодиодных ячеек по числу пикселов разрешения в кадре /2073600/, излучающих всю длительность кадра /20 мс/, применением для раздельного наблюдения кадров 3Д-очков, выполненных по технологии ЖК-ячеек [4 с.558-565]. На передающей стороне формируется видеорежим 960×540×50 Гц /960 - число кодируемых отсчетов в строке, 540 - число кодируемых строк в кадре, 50 Гц - частота правых и левых кадров в сумме/. Частота стереопар 25 Гц. Стереопара включает правый и левый кадры, следующие поочередно друг за другом. Информация стереопар передается тремя радиоканалами /боковыми частотами двух несущих частот, как в прототипе/. На передающей стороне кодируются 540 строк в кадре с 960 отсчетами в каждой. Коды 8-разрядные. Развертка строк на передающей стороне прогрессивная без обратных ходов и по строкам и по кадрам. Тактовая частота на передающей стороне составляет:

где: 50 Гц - частота кадров /25 Гц + 25 Гц/,

540 - число строк в кадре,

960 - число кодируемых отсчетов в строке,

2 - кодирование отсчетов двухполярным сигналом: положительными и отрицательными полусигналами,

8 - число разрядов в коде.

Частота дискретизации кодов:

Частота строк:

f_c=540×50 Гц=27 кГц.

Длительность строки:

длительность кадра:

Частота колебания пьезодефлектора при строчной развертке на передающей стороне

период следования параллельных кодов

период следования разрядов в последовательном коде:

Видеорежим на приемной стороне 1920×1080×50 Гц. Число отсчетов в строке 1920, строк в кадре 1080, частота кадров 50 Гц, частота стереопар 25 Гц. Приемная сторона обеспечивает восприятие зрителем объемного изображения с разрешением 2073600 пикселов на светодиодном экране /СД-экране/ при размере СД-ячейки 0,6×0,6 мм:

по горизонтали 1920×0,6 мм=1152 мм,

по вертикали 1080×0,6 мм=648 мм, по диагонали 1321 мм,

или 52 дюйма и соотношении сторон экрана 16:9.

Объемное восприятие зритель получает через 3Д-очки [4 с.558-565], в которых синхронно со сменой кадров поочередно перекрывается поле зрения тому из глаз, кадр которого отсутствует на СД-экране. Сущность изобретения в том, что в систему стереотелевидения, содержащую передающую сторону, включающую фотоэлектрический преобразователь, три АЦП видеосигнала, три формирователя кодов, триггер и два ключа, счетчик импульсов, два самоходных распределителя импульсов, синтезатор частот и передатчик радиосигналов, и приемную сторону, включающую блок управления, три тракта приема и обработки кодов видеосигналов, канал формирования управляющих сигналов и устройство отображения видеоинформации, на передающей стороне введены с третьего по шестой ключи, на приемной стороне введены с первого по шестой ключи, на приемной стороне введены с первого по шестой накопители кодов кадра, с первого по шестой блоки формирователей импульсов, устройство отображения видеоинформации представлено плоскопанельным светодиодным экраном /СД-экраном/ с ИК-передатчиком на корпусе экрана и введены 3Д-очки с ИК-приемником на их оправе.

Передающая сторона на фиг.1, растр кадра на фиг.2, формы управляющих напряжений на фиг.3, структура цифровых потоков на фиг.4, АЦП видеосигнала на фиг.5, конструкция пьезодефлектора на фиг.6, АЦП сигнала звука на фиг.7, формирователи кодов сигналов R и G на фиг.8, формирователь кодов сигнала В на фиг.9, приемная сторона на фиг.10, двухполярный амплитудный детектор на фиг.11, суммирующий усилитель на фиг.12, накопитель кодов кадра на фиг.13, блок регистров на фиг.14 и 15, блок обработки кодов на фиг.16, первый блок задержек на фиг.17, СД-ячейка на фиг.18, матрица светодиодов и расположение на них светофильтров на фиг.19, блок выделения строчных синхроимпульсов ССИ на фиг.20, блок выделения синхроимпульсов стереопар СИС на фиг.21, спектры частот сигналов передатчика на фиг.22, временные диаграммы работы системы на фиг.23.

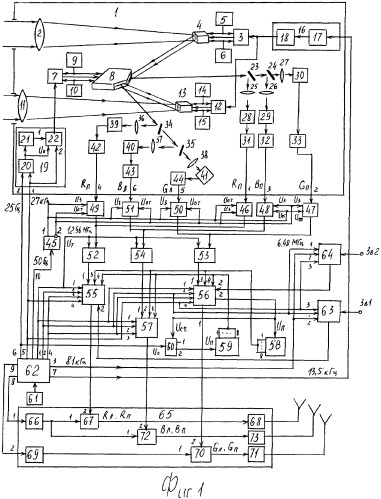

Передающая сторона включает /фиг.1/ фотоэлектрический преобразователь 1, являющийся датчиком видеосигналов двух изображений одного пространства, формирует три видеосигнала правого кадра R_п, G_п, В_п и три видеосигнала левого кадра R_л, G_л, В_л и содержит первый /правый/ объектив 2, последовательно соединенные первый усилитель 3 и первый пьезодефлектор 4 с отражателем на торце, расположенным на задней фокальной плоскости объектива 2, первый источник 5 положительного опорного напряжения, второй источник 6 отрицательного опорного напряжения, последовательно соединенные второй усилитель 7 и второй пьезодефлектор 8, передний торец которого имеет две грани, расположенные под соответствующим углом друг к другу и с отражателем на каждой грани, третий источник 9 положительного опорного напряжения, четвертый источник 10 отрицательного опорного напряжения, второй объектив 11 левый, последовательно соединенные третий усилитель 12 и третий пьезодефлектор 13 с отражателем на торце, расположенный в задней фокальной плоскости второго объектива 11, пятый источник 14 положительного опорного напряжения, шестой источник 15 отрицательного опорного напряжения, блок 16 строчной развертки из задающего генератора 17 и выходного каскада 18, блок 19 кадровой развертки, включающий последовательно соединенные элемент И 20, задающий генератор 21 и суммирующий усилитель 22, первое 23 и второе 24 дихроичные зеркала, расположенные друг за другом и против первого отражателя пьезодефлектора 8, первый 25, второй 27, третий 26 микрообъективы, первый 28, второй 30, третий 29 фотоприемники, первый 31, второй 33, третий 32 предварительные усилители, третье 34 и четвертое 35 дихроичные зеркала, расположенные последовательно друг за другом и против второго отражателя пьезодефлектора 8, четвертый 36, пятый 38, шестой 37 микрообъективы, четвертый 39, пятый 41, шестой 40 фотоприемники, четвертый 42, пятый 44 и шестой 43 предварительные усилители. Второй объектив 11 расположен слева от объектива 2, оптическая ось объектива 11 параллельна оптической оси объектива 2, расстояние между осями объективов соответствует оптимальному получению стереоскопического эффекта для зрения человека. Передающая сторона включает триггер 45, первый 46, третий 47, пятый 48 ключи, второй 49, четвертый 50, шестой 51 ключи, первый АЦП 52 /видеосигналы R_п и R_л/, второй АЦП 53 /видеосигналы G_п и G_л/, третий АЦП 54 /видеосигналы B_п и B_л/, первый формирователь 55 кодов, второй формирователь 56 кодов, третий формирователь 57 кодов, первый 58 и второй 59 самоходные распределители импульсов, счетчик 60 импульсов, задающий генератор 61 синусоидальных колебаний и синтезатор 62 частот, первый 63 и второй 64 АЦП сигнала звука, на входы которых поданы звуковые сигналы Зв1, Зв2 и передатчик радиосигналов 65 из трех каналов. Первый канал включает последовательно соединенные усилитель 66 первой несущей частоты, амплитудный модулятор 67 и выходной усилитель 68, второй канал включает амплитудный модулятор 72 и выходной усилитель 73, третий канал включает усилитель 69 второй несущей частоты, амплитудный модулятор 70 и выходной усилитель 71. Каждый из амплитудных модуляторов 67, 72, 70, включает последовательно соединенные кольцевой модулятор и полосовой фильтр [5 с.234], отфильтровывающий ненужную боковую частоту в спектре амплитудно-модулированной несущей, кольцевой модулятор подавляет несущую частоту. АЦП 52, 53, 54 идентичны /фиг.5/, каждый содержит усилитель 74 и пьезодефлектор 75 с отражателем на торце, источник 76 положительного опорного напряжения, источник 77 отрицательного опорного напряжения, излучатель из импульсного светодиода 78, щелевой диафрагмы 79 и микрообъектива 80, линейку 81 многоэлементного фотоприемника и шифратор 82. Все пьезодефлекторы 4, 8, 13, 75, 94 являются торцевыми биморфными пьезоэлементами со световым отражателем на торце, конструктивно выполнены /фиг.6/ одинаково [6 с.118] из первой 83 и второй 84 пьезопластин, внутреннего электрода 85, первого 86 и второго 87 внешних электродов. Один конец пьезопластин закреплен в держателе 88, на свободном торце расположен световой отражатель 89. Свободный торец пьезодефлектора 8 выполнен из двух граней под соответствующим углом друг к другу, каждая грань имеет свой отражатель, они разводят лучи правого и левого объективов по отдельным направлениям. АЦП 63 и 64 идентичны /фиг.7/, каждый включает последовательно соединенные делитель 90 напряжения, блок 91 ключей, согласующий усилитель 92, усилитель 93 и пьезодефлектор 94 с отражателем на торце, источник 95 положительного опорного напряжения, источник 96 отрицательного опорного напряжения, излучатель из импульсного светодиода 97, щелевой диафрагмы 98 и микрообъектива 99, линейку 100 многоэлементного фотоприемника, первый дешифратор 101, шифратор 102 и второй дешифратор 103, последовательно соединенные счетчик 104 импульсов, третий дешифратор 105 и блок 106 регистров. Первый 55 и второй 56 формирователи кодов выполнены одинаково /фиг.8/, каждый включает триггер 107 и блок 108 коммутации и три канала. Первый и второй каналы идентичны. Первый включает последовательно соединенные блок 109 элементов И, первый 110, второй 111 элементы ИЛИ и выходной ключ 112, и самоходный распределитель 113 импульсов, второй канал включает второй блок 114 элементов И, третий 115, четвертый 116 элементы ИЛИ и выходной ключ 117, и самоходный распределитель 118 импульсов, третий канал включает два блока 119 и 122 элементов И, пятый 120 и шестой 123 элементы ИЛИ и два самоходных распределителя 121, 124 импульсов, включает первый 125 и второй 126 ключи, счетчик 127 импульсов и дешифратор 128. В первом формирователе 55 кодов дешифратор 128 имеет первый и второй выходы, подключенные к соответствующим входам ключей 125, 126. Во втором формирователе 56 кодов дешифратор 128 имеет и третий выход, являющийся вторым выходом блока 56, подключенный к входу первого самоходного распределителя 58 импульсов и к счетному входу счетчика 60 импульсов. Первым и вторым информационными входами блоков 55, 56 являются входы блока 108 коммутации и входы блоков 119, 122 элементов И, третьим и четвертым информационными входами являются третьи входы второго и четвертого элементов ИЛИ 111, 116. Управляющими входами являются: первым - вход триггера 107 /12,96 МГц/, вторым - объединенные входы счетчика 127 и ключей 125, 126 /6,48 МГц/, третьим - сигнальные входы выходных ключей 112, 117 /103,68 МГц/, четвертым - управляющий вход счетчика 127 импульсов /27 кГц/. Выходом в блоке 55 являются объединенные выходы выходных ключей 112, 117. В блоке 56 два выхода: первый - выход выходных ключей 112, 117, второй - третий выход дешифратора 128. Третий формирователь 57 кодов содержит /фиг.9/ триггер 107, блок 108 коммутации и два идентичных канала. Первый включает блок 109 элементов И, первый 110, второй 111 элементы ИЛИ и выходной ключ 112, и самоходный распределитель 113 импульсов. Второй канал включает блок 114 элементов И, третий 115, четвертый 116 элементы ИЛИ и выходной ключ 117, и самоходный распределитель 118 импульсов. Первым информационным входом являются входы блока 108 коммутации, вторым и третьим информационными входами являются вторые входы блоков 111 и 116 элементов ИЛИ. Первым управляющим входом является вход триггера 107 /12,96 МГц/, вторым - объединенные входы блоков 113, 118 /6,48 МГц/, третьим - сигнальные входы выходных ключей 112,117 /103,68 МГц/.

Приемная сторона включает /фиг.10/ антенну, блок 129 управления /выбора каналов/, первый, второй и третий тракты приема и обработки кодов видеосигналов, канал формирования управляющих сигналов, устройство отображения видеоинформации /СД-экран/ и два канала воспроизведения звука. Первый тракт приема и обработки кодов видеосигналов производит прием и обработку кодов сигналов R_п и R_л и включает последовательно соединенные блок приема 130 радиосигнала, усилитель 131 радиочастоты и двухполярный амплитудный детектор 132, первый 133 и второй 134 формирователи импульсов, и канал сигнала R, включающий первый 135 и второй 136 регистры сигнала R, блок 137 обработки кодов, первый блок 138 задержек, сумматор 139 и второй блок 140 задержек. Второй тракт приема и обработки кодов видеосигналов производит прием и обработку кодов сигналов В_п и В_л и включает последовательно соединенные блок 141 приема радиосигнала, усилитель 142 радиочастоты и двухполярный амплитудный детектор 143, первый 144 и второй 145 формирователи импульсов, и канал сигналов В, включающий первый 146 и второй 147 регистры сигнала В, блок 148 обработки кодов, первый блок 149 задержек, сумматор 150 и второй блок 151 задержек. Третий тракт приема и обработки кодов видеосигналов производит прием и обработку кодов сигналов G_п и G_л и включает последовательно соединенные блок 152 приема радиосигнала, усилитель 153 радиочастоты и двухполярный амплитудный детектор 154, первый 155 и второй 156 формирователи импульсов, и канал сигнала G, включающий первый 157, второй 158 регистры сигнала G, блок 159 обработки кодов, первый блок 160 задержек, сумматор 161 и второй блок 162 задержек. Приемная сторона включает с первого по шестой 163-168 накопители кодов кадра, с первого по шестой 169-174 блоки формирователей импульсов, светодиодный плоскопанельный экран 175 /СД-экран/, ИК-передатчик 176 на корпусе СД-экрана, 3Д-очки 177 с ИК-приемником 178 на оправе 3Д-очков. Порядок работы приемной стороны обеспечивает канал формирования управляющих сигналов, включающий блок 179 выделения строчных синхроимпульсов /ССИ/, синтезатор 180 частот, последовательно соединенные ключ 181, счетчик 182 импульсов и дешифратор 183, и блок 184 выделения синхроимпульсов стереопар /СИС/. Также приемная сторона включает идентичные первый 185 и второй 186 каналы воспроизведения звука. Изображение с экрана 175 зрителем воспринимается объемным через 3Д-очки 177. При воспроизведении на экране правого и левого кадров стекла 3Д-очков поочередно теряют прозрачность, каждый глаз видит только свой кадр, что дает стереоэффект. Стекла очков выполнены по технологии ЖК-ячеек просветного типа, используемые как электронно-управляемые фильтры /затворы/. С приходом синхроимпульса стереопары СИС 25 Гц в ИК-передатчик 176 он изучает ИК-импульс, принимаемый ИК-приемником 178 /фиг.10/, который выдает управляющий сигнал в ЖК-ячейку левого стекла, затемняя его на 20 мс, затем выдает второй управляющий сигнал в ЖК-ячейку правого стекла, затемняя его на 20 мс. Каждый глаз видит свой кадр. Накопители кодов 163-168 кадра идентичны /фиг.13/, каждый включает блоки 187 регистров по числу половины строк в кадре: 187_1-540. Информационным входом накопителя кодов являются поразрядно объединенные 1-8 входы блоков 187₁-187₅₄₀ регистров. Информационные входы накопителей кодов подключены: 163 и 164 соответственно к выходам блоков 139 и 140, 165 и 166 к выходам блоков 161 и 162, 167 и 168 к выходам блоков соответственно 150 и 151. Управляющими входами накопителей кодов кадра являются: первым - первый управляющий вход первого блока 187₁ регистров, вторым - объединенные вторые управляющие входы /54 кГц/ блоков 187 регистров, третьим - объединенные третьи управляющие входы /U_д 25,92 МГц/ блоков 187_1-540 регистров. Каждый управляющий выход предыдущего блока 187 регистров является первым управляющим входом последующего блока 187 регистров. Управляющий выход последнего блока 187₅₄₀ регистров подключен параллельно к четвертым управляющим входам всех блоков 187 регистров. Блоки 187 регистров идентичны /фиг.14 и 15/, каждый включает первый 188 и второй 189 ключи, распределитель 190 импульсов и восемь регистров 191_1-8. Информационным входом блока регистров являются поразрядно объединенные третьи входы разрядов восьми регистров 191. Выходами блока 187 являются параллельные выходы всех разрядов восьми регистров 191, всего 15360 выходов /1920×8/. Выходы 540 блоков 187 регистров являются выходами каждого накопителя кодов кадра, которых 8294400 выходов /1920×8×540/. Управляющими входами являются: первым - первый управляющий вход первого ключа 188, вторым - сигнальный вход /U_выд 54 кГц/ второго ключа 189, третьим - сигнальный вход первого ключа 188 /U_д 25,92 МГц/, четвертым - первый управляющий вход ключа 189, подключенный к управляющему выходу последнего блока 187₅₄₀ регистров. Последний /1920/ выход распределителя 190 импульсов подключен к второму управляющему входу первого ключа 188 и является управляющим выходом блока 187 регистров, подключенный к первому управляющему входу следующего блока 187₂ регистров. Выход первого ключа 188 подключен к входу распределителя 190 импульсов, выходы которого последовательно с первого по 1920-й подключены к первым управляющим входам разрядов параллельно восьми регистров 191_1-8. Выход второго ключа 189 подключен параллельно к вторым управляющими входам разрядов восьми регистров 191 и к второму управляющему входу ключа 189, закрывая ключ 189 после прохода одного импульса U_выд. Выходы накопителей 163-168 кодов кадра подключены к входам соответственно блоков 169-174 формирователей импульсов, назначение которых выдавать управляющие сигналы на запитывание светодиодов в СД-ячейках экрана 175. Каждый блок формирователей импульсов включает формирователей импульсов по числу строк /540/, числу кодов в строке /1920/ и разрядов в коде /8/, т.е. по числу выходов с блока /169-174/ формирователей импульсов: 8294400. Исключение из процесса формирования изображения строчной и кадровой разверток обязывает обеспечить каждый светодиод своей электронной схемой управления, поэтому суммарное число формирователей импульсов в блоках 169-174 соответствует числу применяемых в СД-экране светодиодов: 8294400×6=49766400.

Современные технологии позволяют изготавливать микросхемы с десятками миллионов транзисторов в микросхеме [7 с.65, 8 с.26], следовательно, каждый из блоков 169-174 можно исполнить в одной микросхеме. Амплитуда управляющего сигнала с каждого формирователя импульса соответствует рабочему напряжению светодиода, длительность управляющего сигнала соответствует длительности /20 мс/ кадра для излучения светодиодами весь период кадра. Светодиодный плоскопанельный экран 175 представляет совокупность светодиодных ячеек по числу пикселов в кадре 2073600 /1920×1080/. Каждая СД-ячейка формирует один пиксел изображения и состоит /фиг.18/ из непрозрачного корпуса 225 формой прямоугольного параллелепипеда, матрицы 226 светодиодов трех основных цветов /R, G, B/ и соответствующей формы микролинзы 227, выполняющей сбор потоков излучений от светодиодов матрицы и формирования из низ пиксела требуемого размера и формы. Светодиодов красного цвета излучения в матрице 8 /по числу разрядов в коде/, зеленого 8, синего тоже 8, всего 24 светодиода, которые расположены в фокальной плоскости микролинзы 227. Светодиоды микроминиатюрного исполнения расположены в матрице в пять рядов по пять колонок /фиг.19/. Реакция светодиодов на управляющий сигнал десятки наносекунд [9 c.9], практически время отклика нулевое. Диаметр излучающей части светодиода 0,1 мм, форма матрицы квадрат со стороны l 0,5 мм, площадью 0,25 мм². Торцевые стороны корпуса СД-ячейки квадраты со стороной по 0,6 мм. Глубина корпуса ячейки соответствует фокусному расстоянию микролинзы /несколько миллиметров/. Излучаемые светодиодами матрицы цветовые потоки модулируются по яркости преобразованием «код - яркость излучения». Модуляция выполняется применением на каждом светодиоде ослабляющего нейтрального светофильтра, плотность которого соответствует весу разрядов в коде, к которому принадлежит светодиод. Кратность ослабления излучения светодиода осуществляется соответственно коэффициентам двоичных разрядов кода, к которым принадлежат светодиоды. Светодиод первого /старшего/ разряда кода не имеет светофильтра, т.е. его светофильтр кратностью 0^х, светодиод второго разряда кода имеет светофильтр плотностью 2^х, светодиод третьего разряда кода имеет светофильтр 4^х и т.д., светодиод восьмого /младшего/ разряда кода имеет светофильтр плотностью 128^х. Вариант расположения светодиодов трех цветов и их светофильтров на фиг.19. Распределение коэффициентов двоичных разрядов кода, соответствующая им плотность нейтральных светофильтров и вес разряда в коде в таблице 1.

Таблица 1
Разряды кода	1 старший разряд	2	3	4	5	6	7	8 млад.
Двоичные коэффициенты	1	0,5	0,25	0,125	0,0625	0,031	0,0156	0,0078
Нейтральные светофильтры	0х	2х	4х	8х	16х	32х	64х	128х
Вес разряда в коде, в %	50	25	12,5	6,25	3,1	1,57	0,78	0,39

Излучение 24 светодиодов матрицы суммируется микролинзой 227, на выходе которой яркость, насыщенность и цветовой тон результирующего излучения определяется взаимным соотношением составляющих трех цветов соответственно кодов сигналов R, G, B. В СД-экране 175 при числе ячеек 2073600 используется светодиодов одного цвета 16588800 /2073600×8/, а трех цветов /R, G, B/ 49766400. При размере корпуса СД-ячейки 0,6 мм × 0,6 мм размеры экрана составляют: по горизонтали 1929×0,6 мм = 1152 мм,

по вертикали 1080×0,6 мм = 648 мм,

по диагонали 1321 или 52 дюйма.

Суммирующий усилитель 22 /фиг.12/ включает 10-разрядный счетчик 228 импульсов, дешифратор 229, первый 230 и второй 231 ключи, первый 232 и второй 233 формирователи импульсов и выходной усилитель 234. Первым информационным входом является первый вход выходного усилителя 234, вторым - счетный вход счетчика 228 импульсов, управляющим входом являются объединенные управляющие входы ключей 230, 231 и управляющий вход блока 228. Выходом является выход выходного усилителя 234. Блоки 137, 148, 159 обработки кодов идентичны /фиг.16/, каждый включает триггер 192, первый блок 193 элементов задержек, с первого по четвертый 194-197 регистры, второй блок элементов 198 задержек, пятый регистр 199, шестой регистр 200, сумматор 201 и 16 диодов. Блок 193 задерживает коды на 77 нс для восстановления следования четных кодов за нечетными. Блок 198 задерживает коды на 14,5 нс. Регистры 199, 200 выполняют хранение кодов 77 нс и выдают их по сигналам U_выд с триггера 192. Первым информационным вводом являются объединенные поразрядно входы регистров 194, 195, вторым - входы первого блока 193 элементов задержек. Выходом являются объединенные поразрядно выходы регистров 199, 200 и блока 198, управляющим входом является вход триггера 192. Первые блоки 138, 149, 160 задержек идентичны /фиг.17/, каждый включает элемент И 202, первый 203, второй 204 ключи, первый 205, второй 206 распределители импульсов и восемь регистров 207_1-8, каждый из которых содержит по 1920 разрядов. Блоки 138, 149, 160 выполняют задержку кодов каждой строки на длительность строки 37 мкс.

Блок 179 выделения строчных синхроимпульсов ССИ включает /фиг.20/ первый 208, второй 209, третий 210 счетчики импульсов, первый 211, второй 212 элементы И, первый 213, второй 214, третий 215 элементы НЕ и диод. 1-3 информационными входами являются счетные воды счетчиков 208, 209, 210 импульсов, выходом является выход второго элемента И 212. С приходом на 1-3 входы одновременно трех кодов из одних единиц 11111111 на выходе блока 179 появляется импульс ССИ, частота их 27 кГц. Блок 184 выделения синхроимпульсов стереопар СИС включает /фиг.21/ с первого по третий 216-218 счетчики импульсов, с первого по третий 219-221 элементы НЕ и диод. С приходом на счетные входы счетчиков трех кодов из единиц 11111111 и на четвертый вход импульса ССИ с блока 179 на выходе блока 184 появляется импульс СИС, частота их 25 Гц.

Фотоэлектрический преобразователь 1 формирует шесть аналоговых видеосигналов двух изображений от правого 2 и левого 11 объективов, которые с предварительных усилителей 31, 32, 33 поступают на входы ключей 46, 48, 47 и с предварительных усилителей 42, 43, 44 на входы ключей 49, 51, 50. С выходов ключей 46 и 49 аналоговые видеосигналы поступают на вход первого АЦП 52, с ключей 47 и 50 на вход второго АЦП 53, с ключей 48 и 51 на вход третьего АЦП 54. Поочередная выдача кодов стереопар с АЦП выполняется триггером 45 и ключами 46-48, 49-51. Импульсы 50 Гц с десятого выхода блока 62 поступают в триггер 45. Сигнал с первого выхода триггера открывает ключи 46, 47, 48, которые пропускают аналоговые видеосигналы правого кадра в течение периода 20 мс первого кадра на входы АЦП 52-54. С приходом второго импульса 50 Гц в триггер 45 сигнал со второго выхода закрывает ключи 46-48 и открывает ключи 49, 50, 51, пропускающие аналоговые видеосигналы левого кадра в течение второго периода 20 мс кадра в АЦП 52-54. На тактовые входы АЦП с первого выхода блока 62 поступают тактовые импульсы 12,96 МГц дискретизации видеосигналов. АЦП 52-54 преобразуют аналоговые видеосигналы в 8-разрядные коды. Формирователи 55, 56, 57 кодов преобразуют параллельные коды с АЦП в последовательные и заменяют в них представление единиц в кодах с импульсов на положительные и отрицательные полусинусоиды моночастоты 103,68 МГц с 4-го выхода синтезатора 62 частот. Задающий генератор 61 генерирует синусоидальные колебания со стабильностью 10^-7. Синтезатор 62 частот формирует и выдает: с первого выхода импульсы дискретизации 12,96 МГц на тактовые входы АЦП 52-54 и на первые управляющие входы формирователей 55, 56, 57 кодов, со второго выхода импульсы 6,48 МГц дискретизации строки на вторые входы формирователей 55-57 кодов и на первые управляющие входы АЦП 63, 64, с третьего - импульсы 81 кГц дискретизации звука на вторые АЦП 63, 64, с четвертого - синусоидальные колебания 103,68 МГц на третьи управляющие входы формирователей 55-57 кодов, с пятого выхода - импульсы 27 кГц частоты строк на 4-е управляющие входы формирователей 55, 56 кодов, на первый вход блока 19 и на третьи управляющие входы формирователей 55-57 кодов, с пятого выхода - импульсы 27 кГц частоты строк на 4-е управляющие входы формирователей 55, 56 кодов, на первый вход блока 19 и на третьи управляющие входы АЦП 63, 64, с шестого - импульсы 25 Гц частоты стереопар на второй вход блока 19 и на управляющий вход счетчика 60 импульсов U_o, с седьмого - импульсы 13,5 кГц на вход блока 16 строчной развертки, с восьмого - синусоидальные колебания первой несущей частоты 1244,16 МГц /103,68 МГц×12/ для усилителя 66, с девятого - синусоидальные колебания второй несущей частоты 933,12 МГц для усилителя 69 /103,68 МГц×9/, с десятого выхода - импульсы 50 Гц частоты кадров на вход триггера 45. АЦП 63, 64 преобразуют сигналы звука в 16-разрядные коды, которые поступают на вторые информационные входы блоков 55, 56. Самоходный распределитель 58 импульсов с приходом сигнала U_п со второго выхода блока 56 /в момент 479 импульса дискретизации строки/ выдает код из восьми единиц 11111111, являющийся кодом строчного синхроимпульса ССИ /959 отсчет в каждой строке/, на третьи информационные входы формирователей 55, 56 кодов и на второй информационный вход формирователя 57 кодов. Самоходный распределитель 59 импульсов с приходом на его вход сигнала U_п с второго выхода блока 60 выдает код из восьми единиц 11111111, являющийся синхроимпульсом стереопары СИС /960-й отсчет в последней строке левого кадра стереопары, фиг.4/, на четвертые информационные входы блоков 55, 56 и на третий информационный вход блока 57. Счетчик 60 двухразрядный, выдает с второго разряда сигнал U_п для блока 59 с приходом на его вход второго импульса с второго выхода блока 56, после чего обнуляется сигналом 25 Гц /частоты стереопар/. Второй импульс с блока 56 означает конец периода второго /левого/ кадра стереопары. Код СИС представляет конец стереопары, за ним следует первый кадр стереопары, т.е. правый кадр следующей стереопары. Спектр амплитудно-модулированного сигнала передатчика 65 /фиг.22/ состоит из несущей частоты и двух боковых частот. Одна из боковых частот и сама несущая в информационном смысле являются избыточными. Поэтому в каждом амплитудном модуляторе 67, 72, 70 подавляется несущая частота и отфильтровывается одна из боковых /ненужная/ частот. Амплитудный модулятор 67 выдает в выходной усилитель 68 верхнюю боковую частоту 1347,84 МГц /f₁+103,68 МГц/ от первой несущей. Амплитудный модулятор 72 выдает на вход выходного усилителя 73 нижнюю боковую частоту 1140,48 МГц /f₁-103,68 МГц/ от первой несущей. Амплитудный модулятор 70 выдает в выходной усилитель 71 верхнюю боковую частоту 1036,8 МГц /f₂+103,68 МГц/ от второй несущей. Первый канал передатчика 65 излучает верхнюю боковую частоту 1347,84 МГц с информацией кодов R_п и R_л, и при стабильности несущей 10^-7 занимаемая полоса в эфире составляет ±135 Гц или 270 Гц, второй канал излучает нижнюю боковую частоту 1140,48 МГц с информацией кодов В_п и В_л, занимаемая полоса в эфире ±114 Гц или 228 Гц, третий канал излучает верхнюю боковую частоту 1036,8 МГц с информацией кодов G_п и G_л, занимаемая полоса в эфире ±104 Гц или 208 Гц. Суммарно по трем каналам занимаемая полоса в эфире 706 Гц, что в сравнении с полосами частот, занимаемыми существующими системами телевидения, составляет менее 0,01%. Объектив 2 создает правое изображение в фокальной плоскости, в которой расположен отражатель пьезодефлектора 4. Отражатель его имеет ширину 0,02 мм, длину 10,8 мм /540×0,02/. Размеры развертывающего элемента 0,02×0,02 мм. По управляющим напряжениям /фиг.3/ с усилителя 3 пьезодефлектор 4 производит колебания торца с отражателем относительно первого отражателя пьезодефлектора 8, выполняя сканирование строки правого изображения. Объектив 11 создает левое изображение в фокальной плоскости, где расположен отражатель пьезодефлектора 13. Отражатель его имеет те же размеры, что и отражатель пьезодефлектора 4, и производит колебания торца относительно второго отражателя пьезодефлектора 8, выполняя сканирование строки левого изображения. Блок 16 строчной развертки выдает линейно изменяющееся напряжение в виде равнобедренного треугольника. Период управляющего напряжения равен длительности двух строк. Для растра в 540 строк при 50 Гц кадров пьезодефлекторы 4 и 13 колеблются с частотой 13,5 кГц. За период одного колебания происходит развертка двух строк, частота строк 27 кГц.

Развертка строк прогрессивная и без обратных ходов. Пьезодефлектор 8 выполняет кадровую развертку синхронно двух кадров: при развертке вниз /фиг.2/ идут нечетные /правые/ кадры, при развертке вверх идут четные /левые/ кадры. Пьезодефлектор 8 колеблется с частотой 25 Гц, что составляет 50 кадров в секунду. Кадровая развертка тоже без обратных ходов. Ширина отражателей пьезодефлектора 8 по 0,02 мм, длина каждого 19,2 мм /960×0,02/. С выхода суммирующего усилителя 22 в усилитель 7 поступает линейно изменяющееся и ступенчатое напряжение /фиг.3/, усиливаемое до необходимой величины усилителем 7 [6 с.122]. Суммирующий усилитель 22 /фиг.12/ выполняет суммирование линейного напряжения с задающего генератора 21 с импульсами 27 кГц частоты строк. Каждый импульс строки перемещает строку в конце ее хода на шаг в одну строку, получается 540 строк: все активные. Назначение блоков 228-233 подавать на второй вход выходного усилителя 234 в нужное время отрицательные /при развертке вниз/ и положительные /при развертке вверх/ импульсы соответствующей амплитуды и длительности. Сигнал U_o с элемента И 20 обнуляет счетчик 228, который 11-разрядный и производит счет строчных импульсов 27 кГц, цикл счета 1080 импульсов /540×2/. Сигнал U_o открывает ключ 230 и закрывает ключ 231. Ключ 230 пропускает 540 строчных импульсов на вход первого формирователя 232 импульсов, выдающего отрицательные импульсы, поступающие на второй вход выходного усилителя 234. Идет развертка правого кадра. С приходом 540-го импульса счетчик формирует код числа 540, при котором дешифратор 229 выдает сигнал, закрывающий ключ 230 и открывающий ключ 231, пропускающий импульсы строк во второй формирователь 233 импульсов, выдающий положительные импульсы на второй вход усилителя 234, следует развертка левого кадра стереопары.

Счетчик 228 выполняет счет 1080 импульсов. Затем следует импульс 25 ГЦ U_o, счетчик обнуляется, процесс повторяется. Отраженные от первого отражателя пьезодефлектора 8 смешанные цветные лучи направляются: красного цвета отражаются от первого дихроичного зеркала 23, объективом 25 собираются в фотоприемник 28, синего цвета проходят зеркало 23, отражаются от второго зеркала 24, объективом 26 собираются в фотоприемник 29, зеленого цвета проходят сквозь оба зеркала 23, 24 и объективом 27 собираются в фотоприемник 30. С фотоприемников аналоговые видеосигналы поступают в предварительные усилители 31, 32, 33. Аналогичный процесс проходят лучи от второго отражателя пьезодефлектора 8, аналоговые видеосигналы поступают в предварительные усилители 42, 43, 44. С предварительных усилителей сигналы правого кадра через открытые ключи 46, 48, 47 поступают в АЦП 52-54. В следующем периоде кадра /левом/ сигналы с предварительных усилителей 42, 43, 44 через открытые ключи 49, 50, 51 поступают в АЦП 52-54. АЦП 52-54 имеют один принцип преобразования, заключающийся в развертке луча /фиг.5/ от светодиода 78 отражателем пьезодефлектора 75 по плоскости входных зрачков фотоприемников линейки 81 многоэлементного фотоприемника. Световой и
