Переносной насос
Иллюстрации
Реферат

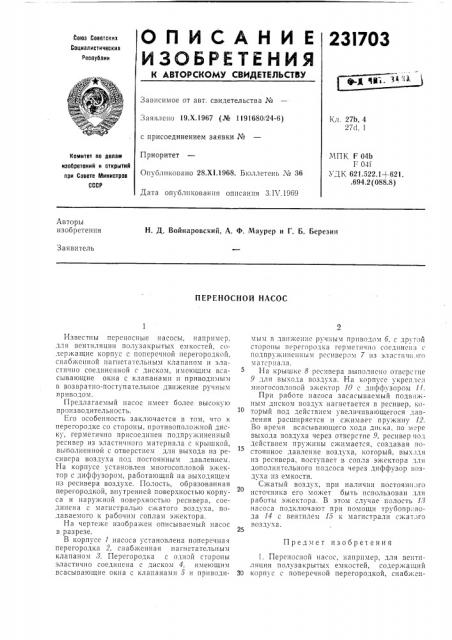

О П И С А Н И Е 23I703
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистическил
Республик
Зависимое от авт. свидетельства №
Заявлено 19.Х.1967 (№ 1191680/24-6) с присоединением заявки №
Приоритет
Опубликовано 28.Х1.1968. Бюллетень ¹ 36
Дата опубликования описания З.IV.1969
Кл. 27Ь, 4
27г1, 1
МПК F 04Ь
F 041
УДК 621.522.1+621..694.2 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Н, Д. Войнаровский, А. Ф. Маурер и Г. Б. Березин
Заявитель
ПЕРЕНОСНОЙ НАСОС
Предмет изобретения
Известны переносные насосы, например.
7ля вентиляции полузакрытых емкостей, содержащие корпус с поперечной перегородкой, сняожсиной иягнетятельыым клапаном и эластично соединенной с диском, имеющим всасывающие окна с клапанами и приводимым в возвратно-поступательное движение ручным приводом.
Пре.t.7àãàåìûé насос имеет более высокую производительность.
Его особенность заключается в том, что к перегородке со стороны, противоположной диску, герметично присоединен подпружиненный
pccHBLp из эласти ного матерна ча с крышкой, выполненной с отверстием для выхода из ресивсра воздуха под постоянным давлением.
На корпусе установлен многосопловой эжектор с диффузором, работающий на выходящем из ресивера воздухе. Полость, образованная перегородкой, внутренней поверхностью корпуса и наружной поверхностью ресивера, соединена с магистралью сжатого воздуха, подаваемого к рабочим соплам э>кектора.
На чертеже изображен описываемый насос в разрезе.
В корпусе 1 насоса установлена поперечная перегородка 2, снабженная нагнетательным клапаном 8. Перегородка с î1ной стороны эластично соединена с диском 4, имеющим всасывающие окна с клапанами 5 и приводимым в движение ру шым приводом 6, с другой стороны перегородка герметично соединена с подпружиненным рссивером 7 из э.7асги и1,1го материала, На крышке 8 рссивера выполнено отверстие
9 для выхода воздуха. На корпусе укреп Ic;1 многосопловой э>кектор 10 с диффузором 11.
При работе насоса засасываемый подвижным диском воздух нагнетается в ресивер, который под действием увеличивающегося давления расширяется и сжимает пружину 1>.
Во время всасывающего хода диска, по м: ре выхода воздуха через отверстие 9, ресивер под действием пружины сжимается, создавая постоянное давление воздуха, который, Bblxo.7>I из ресивера, поступает в сопла эжектора дл» дополнительного подсоса через диффузор воздуха из емкости.
Сжатый воздух, при наличии постояьп1зго источника его может быть использован для работы эжектора. В этом случае полость 13 насоса подключают при помощи трубопровода 14 с вентилем 15 к магистрали сжатого воздуха.
1. Переносной насос, например, для вентиляции полузакрытых емкостей, содержащий
ЗО корпус с поперечной перегородкой, снабжен231703
С оста вител ь Т. Рабчук
Техред Л. В. Куклина
Гедактор П. Шлайн
Корректор Г. И. Плешакова
Заказ 372/13 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, LIeIITp, пр. Серова, д, 4
Типография, пр. Сапунова, 2 ной нагнетательным клапаном и эластично соединенной с диском, имеющим всасывающие окна с клапанами и приводимым в возвратно-поступательное движение с помощью ручного привода, отличающийся тем, что, с целью повышения производительности, к перегородке со стороны, противоположной диску, герметично присоединен подпружиненный ресивер из эластичного материала с крышкой, выполненной с отверстием для выхода из ресивера воздуха под постоянным давлением, а на корпусе установлен многосопловой эжектор с диффузором, работающий на выходящем из ресивера воздухе.
2. Насос по п. 1, отличающийся тем, что полость, образованная перегородкой, внутренней поверхностью корпуса и наружной поверхностью ресивера, подключена к магистрали сжатого воздуха, подаваемого к рабочим соплам
10 эжектора.
