Реферат



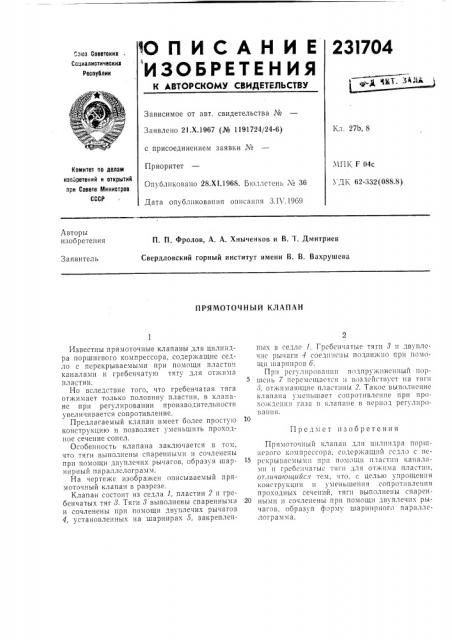

тОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

231704

Сэ сз Советских

Содиалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 21.Х.1967 (№ 1191724/24-6) с присоединением заявки ¹

Приоритет

Опубликовано 28.Х1.1968. Бюллетень ¹ 36

Кл. 27b, S

МПК Г 04с

УДК 62-332(088.8) Комитет по делам иап5ретений и открытий при Совете Министров

СССР

Дата опубликования описания 3.1 .1969

Авторы изобретения

П. П. Фролов, А. А. Хныченков и В. Т. Дмитриев

Свердловский горный институт имени В. В. Вахрушева

Заявитель

ПРЯМОТОЧНЫЙ КЛАПАН

Известны прямоточные клапаны для цилиндра поршневого компрессора, содержащие седло с перекрываемыми при помощи пластин каналами и гребенчатую тягу для отжима пластин.

Но вследствие того, что гребенчатая тяга отжимает только половину пластин, в клапанс при регулировании производительности увеличивается сопротивление.

Предлагаемый клапан имеет более простую конструкцию и позволяет уменьшить проходное сечение сопел.

Особенность клапана заключается в том, что тяги выполнены спаренными и сочленепы при помощи двуплечих рычагов, образуя шарнирный параллелограмм.

На чертеже изображен описываемый прямоточный клапан в разрезе.

Клапан состоит из седла 1, пластин 2 и гребенчатых тяг 8. Тяги 3 выполнены спаренными и сочленены при помощи двуплечих рычагов

4, установленных на шарнирах 5, закрепленных в седле 1. Гребенчатые тяги 8 и двуплсше рычаги 4 соединены подвижно при помощи шарниров 6.

При регулировании подпружиненный поршень 7 псрсмещастс» Il воздействует на тяги >, отжимающие пластины 2. Такое выполнение клапана уменьшает сопротивление при прохождении газа в клапане в псриод регулирования.

Предмет изобретения

Прямоточный клапан для цилиндра поршневого компрессора, содержащий седло с перекрываемыми при помощи пластин каналами и гребенчатые тяги для отжима пластин, отлача оп ийся тем, что, с целью упрощения конструкции и уменьшения сопротивления проходных сечений, тяги выполнены спарен20 ными и сочленены при помощи двуплечих рычагов, образуя форму шарнирного парал lc лограмма.

231704

Составитель В. Савицкий

Техред Л. В. Куклина Корректор С. А, Муратова

Редактор П. Шлайн

Типография, цр. Сапунова, 2

Заказ 372/14 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
