Патент ссср 231762

Патент ссср 231762

Иллюстрации

Показать все

Реферат

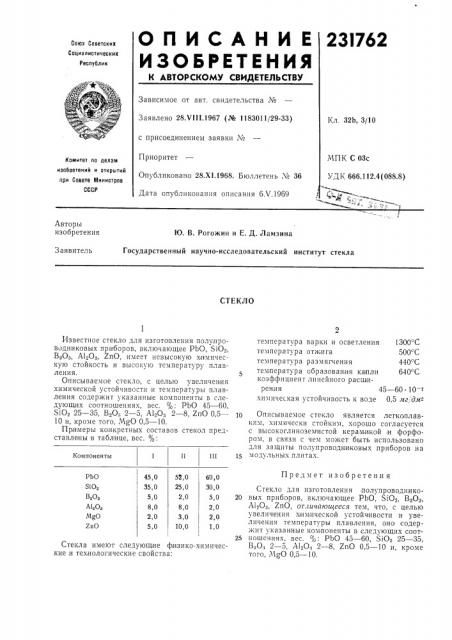

О П И С А Н И Е 23I762

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28Х11!.1967 (№ 1183011/29-33) Кл. 32Ь, 3/10 с присоединением заявки ¹

Приоритет

Опубликовано 28,Х1.1968. Бюллетень № 36

Дата опубликования описания 6Х.1969

МПК С 03с

Комитет по репам изобретений и открытий при Совете Министров

СССР

УД К 666.112.4 (088.8)

Авторы изобретения

Ю. В. Рогожин и Е. Д. Ламзина

Государственный научно-исследовательский институт стекла

Заявитель

СТЕКЛО

Известное стекло для изготовления полупроводниковых приборов, включающее PbO, ЯОз, ВзОз, А40з, ZnO, имеет невысокую химическую стойкость и высокую температуру плавления.

Описываемое стекло, с целью увеличения химической устойчивости и температуры плавления содержит указанные компоненты в следующих соотношениях, вес. %: PbO 45 — 60, 310з 25 — 35, ВеО;; 2 — 5, А! 0;т 2 — 8, ZnO 0,5—

10 и, кроме того, ЧдО 0,5 — 10.

Примеры конкретных составов стекол представлены в таблице, вес. %:

Компоненты

Предмет изобретения

Стекла имеют следующие физико-химические и технологические свойства:

РЬО

31 0

В Оз

A4Os

MgO

ZnO

45,0

35,0

5,0

8,0

2,0

5,0

52,0

25,0

2,0

8,0

3,0

10,0

60,0

30,0

5,0

2,0

2,0

1,0 температура варки и осветления 1300 С температура отжпга 500 С температура размягчения 440 G температура образования ка пли 640 С коэффициент линейного расш ирен,ия 45 — 60 10 т химическая устойчивость к воде 0,5 лтг,, дм -

Описываемое стекло является легкоплавким, химически стойким, хорошо согласуется с высокоглиноземистой керамикой и форфором. в связи с чем может быть использовано для защиты полупроводниковых .приборов на модульныx плитах.

Стекло для изготовления полупроводнико20 вых приборов, включающее PbO, SiOq, ВеОз, А!зО,, ZnO, отличающееся тем, что, с целью увеличения химической устойчивости и увеличения температуры плавления, оно содержит указанные компоненты в следующих соот25 ношениях, вес. %: PbO 45 — 60, SiOq 25 — 35, В О,, 2 — 5, А! О, 2 — 8, ZnO 0,5 — 10 и, кроме того, ЧдО 0,5 — 10.
