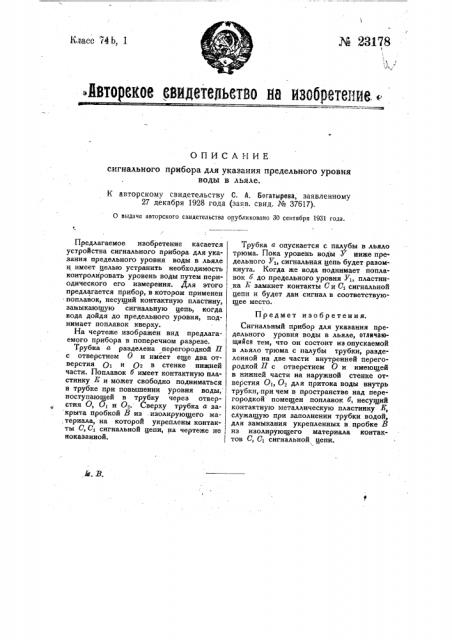

М 23178

Класс 74Ь, 1 aBTOPCR08 GBglteTBJlht;TBO На ИЗОЦАТЕНИЕ ..

О П И С А -I H E сигнального прибора для указания предельного уровня воды в льяле.

К авторскому свидетельству С. A. Богатырева, заявленному

27 декабря 1928 года (заяв. свид. № 37617).

О выдаче авторского свидетельства опубликовано 30 сентября 1931 года.

Предлагаемое изобретение касается устройства сигнального прибора для указания предельного уровня воды в льяле и имеет целью устранить необходимость контролировать уровень воды путем периодического его измерения. Для этого предлагается прибор, в котором применен поплавок, несущий контактную пластину, замыкающую сигнальную цепь, когда вода дойдя до предельного уровня, поднимает поплавок кверху.

На чертеже изображен вид предлагаемого прибора в поперечном разрезе.

Трубка а разделена перегородкой П с отверстием О и имеет еще два отверстия О и О2 в стенке нижней части. Поплавок б имеет контактную пластинку Л и может свободно подниматься в трубке при повышении уровня воды, поступающей в трубку через отверстия О, Oi и Оа. Сверху трубка а закрыта пробкой В из - изолирующего материала, на которой укреплены контакты С, Ст сигнальной цепи, на чертеже не, ноказанной. !

Трубка а опускается с палубы в льяло трюма. Пока уровень воды У ниже предельного У„сигнальная цепь будет разомкнута. Когда же вода поднимает поплавок 6 до предельного уровня У1, пластинка Ii замкнет контакты Си С1 сигнальной цепи и будет дан сигнал в соответствующее место.

Предмет изобретения.

Сигнальный прибор для указания предельного уровня воды в льяле, отлнчающийся тем, что он состоит из опускаемой в льяло трюма с палубы трубки, разделенной на две части внутренней перегородкой П с отверстием О и имеющей в нижней части на наружной стенке отверстия Oi, Оа для притока воды внутрь трубки, при чем в пространстве над перегородкой помещен поплавок б, несущий контактную металлическую пластинку E служащую при заполнении трубки водой, для замыкания укрепленных в пробке В из изолирующего материала контактов С, С1 сигнальной цепи.
