Коррозионностойкий сплав на кобальтовой основе

Коррозионностойкий сплав на кобальтовой основе

Иллюстрации

Показать все

Реферат

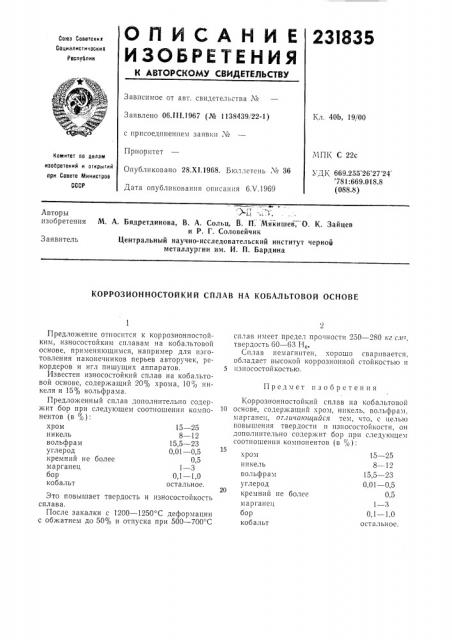

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советонин

Социэлистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 40Ь, 19/00

Заявлено 06Л11.1967 (№ 1138439!22-1) с присоединением заявки №

Приоритет

Опубликовано 28.Х1.1968. Бюллетень № 36

Дата опубликования описания 6Х.1969

МПК С 22с

Комитет по оелам изобретеиий и открытий при Совете Министров

СССР

УДК 669.255 26 27 24 781:669.018.8 (088.8) ->.:>

М. А. Бядретдинова, В. А. Сольц, В. П, Мякишев, О. К. Зайцев и Р, Г. Соловейчик

Центральный научно-исследовательский институт черной металлургии им. И. П. Бардина

Авторы изобретения

Заявитель

КОРРОЗИОННОСТОЙКИЙ СПЛАВ НА КОБАЛЬТОВОЙ ОСНОВЕ

Предмет изобретения

15 — 25

8 — 12

15,5 — 23

0,01 — 0,5

0,5

1 — 3

0,1 — 1,0 хром никель вольфрам углерод кремний не более марганец бор кобальт остальное.

Предложение относится к коррозионностойким, износостойким сплавам на кобальтовой основе, применяющимся, например для изготовления наконечников перьев авторучек, рекордеров и игл пишущих аппаратов.

Известен износостойкий сплав на кобальтовой основе, содерукащий 20% хрома, 1000 никеля и 15% вольфрама.

Предложенный сплав дополнительно содержит бор при следующем соотношении компонентов (в %): хром никель вольфрам углерод кремний не более марганец бор кобальт

Это повышает твердость и износостойкость сплава.

После закалки с 1200 — 1250 С деформации с обжатием до 50% и отпуска при 500 — 700=C сплав имеет предел прочности 250 — 280 кг стг-, твердость 60 — 63 Н,.

Сплав немагнитен, хорошо сваривается, обладает высокой коррозионной стойкостью н

5 цзносостойкостью.

Коррозионностойкий сплав на кобальтовой

10 основе, содержащий «ром, никель, вольфрам. марганец, отличающийся тем, что, с целью повышения твердости и износостойкости, OH дополнительно содержит бор при следующем соотношении компонентов (в %):
