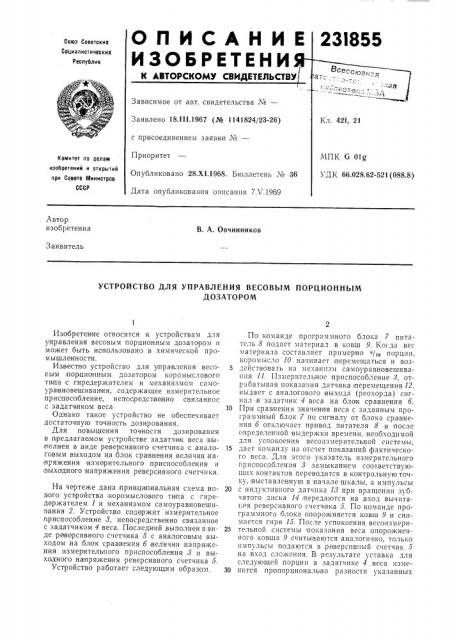

О П И С А Н И Е 231855

Союз Советских

Социалистических

Республик всеоою,-.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Кл. 42f, 21

Заявлено 18.111.1967 (№ 1141824/23-26) с присоединением заявки ¹â€”

Приоритет

Опубликовано 28.Х1,1968. Бюллетень ¹ 36

Дата опубликования описания 7Х.1969

ЧПК 6 01g

УД К 66.028.62-521 (088.8) Номитет ло селам изобретений и открытий

llpH Совете Министров

СССР

Автор изобретения

В. А. Овчинников

Заявитель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ВЕСОВЫМ ПОРЦИОННЬ1М

ДОЗАТО РОМ

Изобретение относится к устройствам для управления весовым порционным дозатором и может быть использовано в химической промышленности.

Известно устройство для у правления весовым порционным дозатором коромыслового типа с гиредержателем и механизмом самоура вновешивания, содержащее измерительное приспособление, непосредственно связанное с задатчиком веса

Однако такое устройство не обеспечивает достаточную точность дозирования.

Для повышения точности дозирования в предлагаемом устройстве задатчи к веса выполнен в,виде реверсивного счетчика с аналоговым выходом на блок сра внения величин напряжения измерительного .приспособления и выходного напряжения реверсивного счетчика.

На чертеже дана принци пиальная схема нового усвройства коромыслового типа с гиредержателем 1 и механизмом самоуравновешивания 2. Устройство содержит измерительное приспособление 8, непосредственно связанное с задатчиком 4 веса. Последний, выполнен в виде реверсивного счетчика 5 с аналоговым выходом на блок сравнения 6 величин напряжения измерительного приспособления 8 и выходного на пряжения реверсивного счетчика 5.

Устройство работает следующим образом.

По команде .программного блока 7 питатель 8 подает материал в ковш 9. Ко да вес атериала составляет примерно %, порции, коромысло 10 начинает перемещаться и воз5 действовать на механизм самоуравновешивания 11, Измерительное .приспособление 8, отрабатывая показания датчика перемещения 12, выдает с аналогового выхода (реохорда) сигнал в задатчик 4 веса на блак сравнения 6.

10 При сравнении значения веса с заданным программный блок 7 по сигналу от блока сравнения 6 отключает привод питателя 8 и после определенной выдержки времени, необходимой для успокоения весопзмернтельной системы, 15 дает команду на отсчет показаний фактического веса. Для этого указатель измерительного приспособления 8 замыканием соответствующих контактов переводится в контрольную точку, выставленную в начале шкалы, а импульсы

20 с индуктивного датчика 18 при вращении зубчатого диска 14 передаются на,вход .вычитан я реверсивного счетчика 5. По команде программного блока опорожняется ковш 9 и снимается гиря 15. После успокоения весоизмери25 тельной системы показания веса опорожненного ковша 9 считываются аналогично, только импульсы подаются в реверсивный счетчик 5 на вход сложения. В результате уставка для следующей, порции в задатчике 4 веса изме30 нится пропорционально разности указанных

231855

Предмет изобретения

Составитель P. Клейман

Техред T. П. Курилко

Редактор С. Лазарева

Корректор О. Б. Гюрина

Заказ 366/20 Тираж 630 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2,выше измерений, т. е. пропорционально ошибке (коэффициент цропор циональности меньше единицы). Гиря 15 устанавливается .в гиредержателе 1, и цикл повторяется.

Устройство для управления весовым порционным дозатором коромыслового типа с гиредержателем и механизмом самоуравновешиваиия, содержащее измерительное при способление, непосредственно связанное с задатчиком веса, отличающееся тем, что, с целью повыше5 ння точности дозирования, задатчик,веса выполнен .в .виде реверсивного счетчика с аналоговым выходом на блок сравнения;величин напряжения измерительного приопособления и выходного на пряжения реверсивного счетчика.
