Реферат

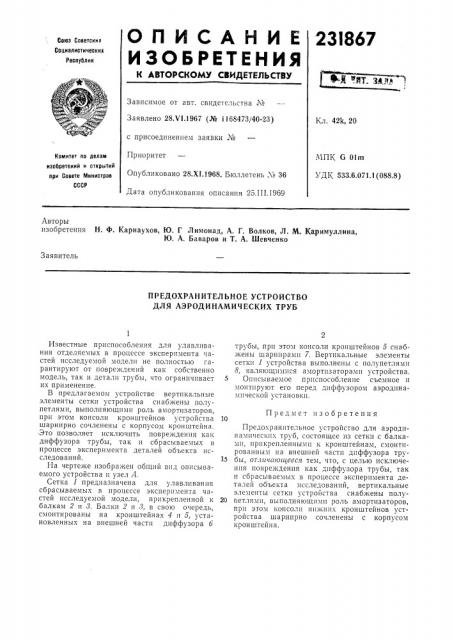

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

231867

Союз Советскит

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 28Л 1.1967 (№ 1168473/40-23) Кл. 42k, 20 с присоединением заявки М

Приоритет

МПК G 01m

УДК 533,6,071.1(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 28.Х1 1968. Бюллетень ¹ 36

Дата опубликования описания 25.III.1969

Авторы изобретения Н. Ф. Карнаухов, Ю. Г Лимонад, А. Г. Волков, Л. M. Каримуллина, Ю. А. Баваров и Т. А. Шевченко

Заявитель

ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО

ДЛЯ АЭРОДИНАМИЧЕСКИХ ТРУБ

Известные приспособления для улавливания отделяемых в процессе эксперимента частей исследуемой модели не полностью гарантируют от повреждений как собственно модель, так и детали трубы, что ограничивает их применение.

В предлагаемом устройстве вертикальные элементы сетки устройства снабжены полупетлями, выполняющими роль амортизаторов, при этом консоли кронштейнов устройства шарнирно сочленены с корпусом кронштейна.

Это позволяет исключить повреждения как диффузора трубы, так и сбрасываемых в процессе эксперимента деталей объекта исследований.

На чертеже изображен общий вид описываемого устройства и узел А.

Сетка 1 предназначена для улавливания сбрасываемых в процессе эксперимента частей исследуемой модели, прикрепленной к балкам 2 и 3. Балки 2 и 3, в свою очередь, смонтированы на кронштейнах 4 и 5, установленных на внешней части диффузора б трубы, при этом консоли кронштейнов 5 снабжены шарнирами 7. Вертикальные элементы сетки 1 устройства выполнены с полупетлями

8, являющимися амортизаторами устройства.

5 Описываемое приспособление съемное и монтируют его перед диффузором аэродинамической установки.

Предмет изобретения

Предохранительное устройство для аэродинамических труб, состоящее из сетки с балками, прикрепленными к кронштейнам, смонтированным на внешней части диффузора тру15 бы, от.гн тгогчееся тем, что, с целью исключения повреждения как диффузора трубы, так и сбрасываемых в процессе эксперимента деталей объекта исследований, вертикальные элементы сетки устройства снабжены полу20 петлями, выполняющими роль амортизаторов, при этом консоли нижних кронштейнов устройства шарнирно сочленены с корпусом кронштейна.

231867 язеля

Составителв В. В. Сперанский

Техред Т. П. Курилко

Редактор А. Шиллер

Корректор Л. В. Наделяева
