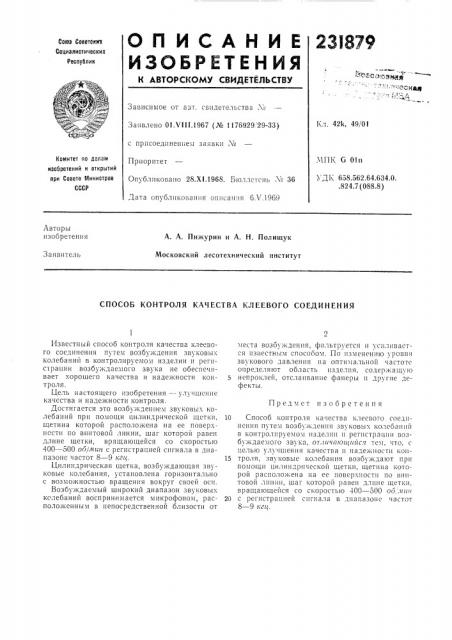

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Советсккк
Социалистическик
Республик
Зависимое от азт, свидетельства №
Кл. 42k, 49/01
Заявлено OI.VI1Е1967 (№ 1176929 29-33) с присоединением заявки ¹
МПК 6 01п
Комитет по делам изобретений и открытий при Совете Министров
СССР
Приоритет
Опубликовано 28.Õ1.1968. Бюллетень ¹ 36
Дата опубликования описания 6Л .1969
УДК 658.562.64.634,0. .824.7 (088.8) Авторы изобретения
А. А. Пижурин и A. Н. Полищук
Московский лесотехнический институт
Заявитсль
СПОСОБ КОНТРОЛЯ КАЧЕСТВА КЛЕЕВОГО СОЕДИНЕНИЯ
Предмет изобретения
Известный способ контроля качества клеевого соединения путем возбуждения звуковых колебаний в контролируемом изделии и регис1рации возбуждаемого звука не обеспечивает хорошего качества и надежности контроля.
Цель настоящего изобретения — улучшение качества и надежности контроля.
Достигается это возбуэкдением звуковых колебаний при помощи цилиндрической щетки, щетина которой расположена на ее поверхности по винтовой линии, шаг которой равен длине щетки, вращающейся со скоростью
400 — 500 об)иии с регистрацией сигнала в диапазоне частот 8 — 9 кгн.
Цилиндрическая щетка, возбуждающая звуковые колебания, установлена горизонтально с возможностью вращения вокруг своей оси.
Возбуждаемый широкий диапазон звуковых кс лебаний воспринимается микрофоном, расположенным в непосредственной близости от места возбуждения, фильтруется и усиливается известным спосооом. По изменению уровня звукового давления на оптимальной частоте определяют область изделия, содержащую непроклей, отслаивание фанеры и другие дефекты.
10 Способ контроля качества клеевого соедиk k kIIIH пэ TLAI B036I ждения 3BA ivO bi.v KO1Cá IIIIÉ в контролируемом изделии Ii регистрации возбуждаемого звука, отлп tcttottjttttc1 тем, что, с целью улучшения качества и надежности ко»15 троля, звуковые колебания возбуждают при помощи цилиндрической щетки, щетина которой расположена на ее повер. ности по винтовой линии, шаг которой равен длине щетки, вращающейся со скоростью 400 — 500 оо,лин
20 с регистрацией сигнала в диапазоне частот
8 — 9 кгц.
