Реферат

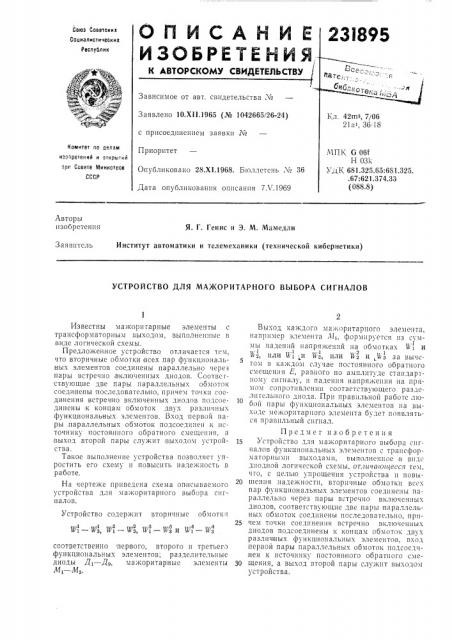

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистических

Респуолик

Зависимое от авт. свидетельства Хе

Заявлено 10,Х11.1965 (Лое 1042665/26-24) с присоединением заявки М

Комитет по делам изопретеиий и открвн ий

Приоритет

Опубликовано 28.Х1.1968. Бюллетень Хе 36

Дата опубси1кования описан1гя 7Л .1969 при Совете Министров

СССР

Авторы изобретения

Я. Г. Генис и Э. М. Мамедли

Институт автоматики и телемеханики (технической кибернетики) Заявитель

УСТРОЙСТВО ДЛЯ МАЖОРИТАРНОГО ВЫБОРА СИГНАЛОВ

Известны мажоритарные элементы с трансформаторным выходом, выполнеинь1с в виде логической схемы.

Предлозкенное устройство отличается тем, что вторичные обмотки всех пар функциональных элементов соединены параллельно через пары встречно,вкл1оченных диодов. Соотвс тствующие две пары параллельных обмоток соединены последовательно, причем точки соединения встречно включенных диодов подсоединены к концам обмоток двух различных функциональных элементов. Вход первой пары,параллельных обмоток подсоединен к источнику постоянного ооратного смещения, а выход второй пары служит выходом устройства.

Такое выполнение устройства позволяет упростить его схему и повысить надежность в работе, На чертеже приведена схема описываемого устройства для мажоритарного выбора сигналов.

Устройство содержит вторичныс обмотк, 1 1 2 2 3 .-3 т4,-4

% — 11 3, % — 1 3, % — 11 3 и 11 1 — 11 3 соответственно первого, второго и третьего функциональных элементов; разделительные диоды Д1 — До, мажоритарные элементы

М1 — 1ИЗ.

Выход каждого мажоритарного элемента, например элемента 111, формируется из суммы падений напряжений на обмотках И:1 и

1 ;.1 :.1 "2 1

112, или 1121,:и 11гз, или W2 и,113 за вычетом в каждом случае постоянного обратного смещения Е, равного по амплитуде стандартному сигналу, и падения напряжения На прямом сопротивлении соответствующего разде10 л11тельного диода. При правильной работе любой пары функциональных элементов на выходе межоритарного элемента будет появляться правильный сигнал.

Предмет изобретения

Устройство для мажоритарного выбора сигналов функциона Ibnblx элементов с трансфор»a1op»bIiIII выходами, выполненное,в виде дподпой логической схемы, от.тичато цеася тем, что, с целью упрощения устройства и повь120 щения надежности, втори нные обмотки всех пар функциональных элементов соединены параллельно через пары встречно включенных диодов, соответствующие две пары параллельных обмоток соединены последовательно, при25 чем точки соединения встречно включенных диодов подсоединены и концам обмоток двух различных функциона IbnbIx элементов. вход первой пары параллельных обмоток подсосдчнен к источнику постоян ного обратного сме30 щения, а выход второй пары служит вы. одом устройства.

1 /2

ыкод

ВыхИ

Выход

+E 1
