Реферат

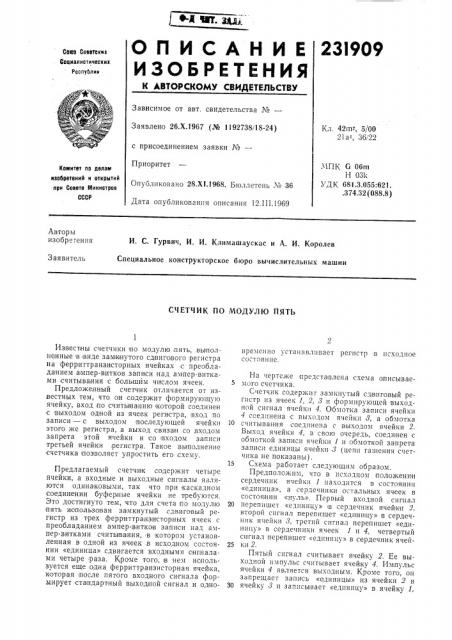

О П И С А Н И Е 23)909

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советскит

Содиалистическик.

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 26.Х.1967 (№ 1192738/18-24) Кл, 42птт, 5/00

2Jат, 36i22 с присоединением заявки №вЂ”

Приоритет.х1ПК G 06m

Н 031

УДК 681.3.055:621..374.32 (088,8) Комитет оо делам изобретений и открытий лри Совете Министров

СССР

Опубликовано 28.Х1.1968. Ьюллетень ¹ 36

Дата опубликования описания 12.III.!969

Авторы изобре гения

И. С. Гурвич, И. И. Климашаускас и А. И. Королев

Специальное конструкторское бюро вычислительных машин

Заявитель

СЧЕТЧИК ПО МОДУЛЮ ПЯТЬ

Из вес пны счетчики по модулю .пять, .BbIIIlo;IHGHHbIe в виде заминутого сдвигового регистра на ферриттранзи|сторных ячейках с преобладанием ампер-витков запи си над ампер-витками считывания c большим чи|слом ячеек, 5

Предложенный счетчик отличается от известных тем, что он содержит формирующую ячейку, вход по считьсва нию которой соединен с .выходом одной из ячеек регистра, вход по записи — с выходом последующей ячейки 10 этого же регистра, а .выход связа1н со входом запрета этой ячейки и со входом записи третьей ячейки регистра. Такое .выполнение счетчика позволяет упростить его схему.

Предлагаемый счетчик содержит четыре ячейки, а входные и выходные сигналы являются одинаковыми, так что при каскадном соединении буферные ячейки не требуются.

Это достигнуто тем, что для счета по модулю 20 пять использован за мкнутый сдвиговый регистр из трех ферриттранзисторных ячеек с преобладанием ампер-.витков записи над ампер-витками считывания, в котором установленная в одной из ячеек,в исходном состоя- 25 нии «единица» сдвигается входными сигналами четыре раза. Кроме того, в нем используется еще одна ферриттранзисторная ячейка, которая после пятого входного сигнала формирует стандартный выходной сигнал и одно- 30 временно устанавливает регистр в исходное состояние.

На чертеже представлена схема описываемого счетчика.

Счетчик содержит замкнутый сд виговый регистр из ячеек 1, 2, 8 и формирующей выходной сигнал ячейки 4. Обмотка записи ячейки

4 соединена с вы: одом ячейки 8, а обмотка считывания соединена с выходом ячейки 2.

Выход ячейки 4, в -вою очередь, соединен с обмоткой записи ячейки 1 и обмоткой запрета записи единицы ячейки 8 (цепи гашения счетчика не показаны).

Схема работает следующим образом.

Предположим, что в исходном положении сердечник ячейки 1 находится в состоянии

«единица», а сердечники остальных ячеек в состоянии «нуль». Первый входной сигнал перепишет «единицу» в сердечник ячейки 2, второй сигнал перепишет «единицу» в сердечник ячейки 8, третий сигнал перепишет «единицу» в сердечники ячеек 1 и 4, четвертый сигнал перепишет «единицу» в сердечник ячейки 2.

Пятый сигнал считывает ячейку 2, Ее выходной импульс считывает ячейку 4. Импульс ячейки 4 является выходным. Кроме того, он запрещает запись «единицы» из ячейки 2 в ячейку 8 и записывает «едпнпцу» в ячейку 1, 231909

Предмет изобретения

Составитель Л. В. Скобелева

Техред Т. П. Курилко Корректор Л. В. Наделяева

Редактор П. Шлайн

Заказ 361/17 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2 т. е. уста на(вливает счетчик в исходное состояние.

Счетчик по модулю пять, выполненный в виде замкнутого сдвигового регистра на феррит-транзисторных ячейках, отличающийся тем, что, с целью упрощения конструкции, он содержит формирующую ячейку, вход по считыва нию которой соединен с выходом одной из ячеек регистра, вход .по записи — с выхо5 дом .последующей ячейки указанного регистра, и выход связа(н со входом запрета этой ячейки и со входс м;записи третьей ячейки регистра.
