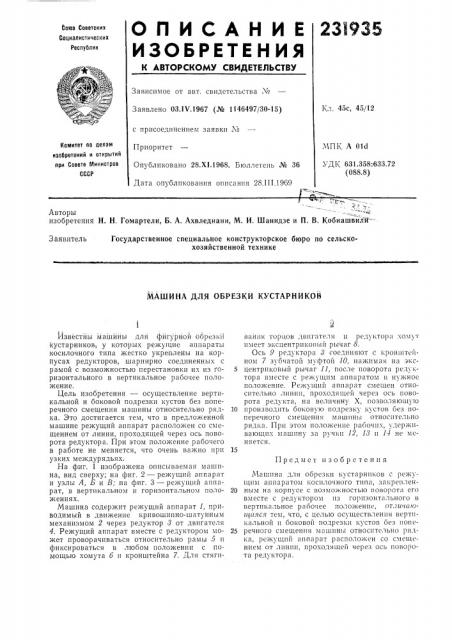

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 45с, 45/12
Заявлено 03.1Ъ .1967 (№ 1146497/30-15) с присоединением заявки М
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК А Old
Приоритет
Опубликовано 28.XI 1968. Бюллетень № 36
Дата опублш<ования описания 28.III,1969
УДК 631.358:633.72 (088.8) Авторы изобретения Н. Н. Гомартели, Б. А. Ахвледиани, М. И, Шанидзе и П. В. Кобиашвили--:
Заявитель
Государственное специальное конструкторское бюро по сельскохозяйственной технике
МАШИНА ДЛЯ ОБРЕЗКИ КУСТАРНИКОВ
Предмет изобретения
Йзвестйы машины для фигурной обрезк11 кустарников, у которых режущие аппараты косилочного типа жестко укреплейы на корпусах редукторов, шарнирно соединенных с рамой с возможностью перестановки их из горизонтального в вертикальное рабочее положение.
Цель изобретения — осуществление вертикальной и боковой подрезки кустов без поперечного смещения машины относительно рядка. Это достигается тем, что в предложенной машине режущий аппарат расположен со смещением от линии, проходящей через ось поворота редуктора. При этом положение рабочего в работе не меняется, что очень важно при узких междурядьях.
На фиг. 1 изображена описываемая машина, вид сверху; на фиг. 2 — режущий аппарат и узлы А, Б и В; на фиг. 3 — режущий аппарат, в вертикальном и горизонтальном положениях.
Машина содержит режущий аппарат 1, приводимый в движение кривошипно-шатунным механизмом 2 через редуктор 3 от двигателя
4. Режущий аппарат вместе с редуктором может проворачиваться относительно рамы 5 и фиксироваться в любом положении с помощью хомута 6 и кронштейна 7. Для стягиванин торцов двигателя и редуктор» хом т имеет эксцентриковьш рычаг 8.
Ось 9 редуктор» 8 соединяют с кронштеином 7 зубчатой муфтой 10, наж11ма» на экс5 центриковьш рычаг 11, 1тосле поворота редуктора вместе с режущим аппаратом в нужное положение. Режущий аппарат смещен относительно линии, проходящей через ось поворота редукта, на величину Х, позволяющую
10 производить боковую подрезку кустов без поперечного смещения машины относительно рядка. При этом положение рабочих, удерживающих машину за ручки 12, 18 и 11 не меняется.
Машина для обрез1 и к .стар ников c pc>hx щим аппаратом косилочного типа, закреплен20 ным на корпусе с возможностью поворот» его вместе с редуктором из горизонт»льного в вертикальное раоочее положение, or 1ичаюшпяся тем, что, с целью осуществления всртиIi»JlbHoH II боковои подрезки Ii I cTQB оез попс25 речного смещения машины относительно рядка, режущий аппарат расположен со смещением от линии, проходящей через ось поворота ред1 ктора.
