23I9 85

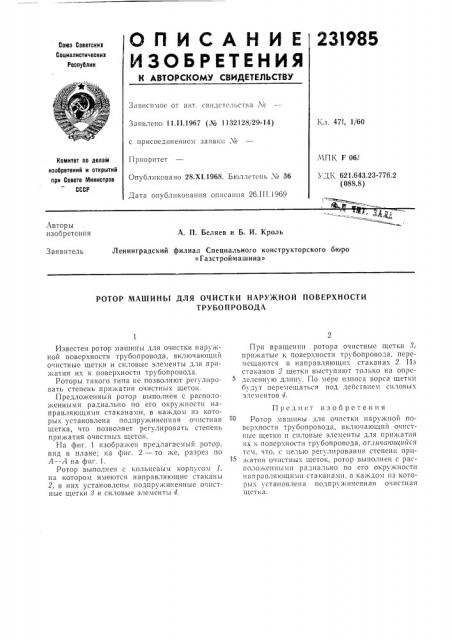

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 47f, 1/60
Заявлено 11.11.1967 (¹ 1132128129-14) с присоединением заявки №
МПК 1= 06l
Г1риоритет
Опубликовано 28.Х1.1968. Бюллетснь ¹ 36
Дата опубликования описания 26.III.1969
Комитет по делам изобретений и открытий при Совете Министров
СССР
Ъ ДК 621.643.23-/76.2 (088.8) Авторы изобретения
А. П. Беляев и Б. И. Кроль
Ленинградский филиал Специального конструкторского бюро
«Газстроймашина»
Заявитель
РОТОР МАШИНЫ ДЛЯ ОЧИСТКИ НАРУЖНОЙ ПОВЕРХНОСТИ
ТРУБОПРОВОДА
Известен ротор машины для очистки наружной поверхности трубопровода, включающий очистные щетки и силовые элементы для прижатия их к поверхности трубопровода.
Роторы такого типа не позволяют регулировать степень прижатия очистных щеток.
Предложенный ротор выполнен с расположенньlми радиально по его окружности направляющими стаканами, в каждом из которых установлена подпружиненная очистная щетка, что позволяет регулировать степень прижатия очистных щеток.
На фиг. 1 изображен предлагаемый ротор, вид в плане; на фиг. 2 — то жс, разрез по
А--А на фиг. 1.
Ротор выполнен с кольцевым корпусом 1, на котором имеются направляющие стаканы
2, в них установлены подпружиненные очистные щетки, 3 и силовые элементы 4.
При вращсн!ш ротора очистные щетки Л; прижатые к поверхности трубопровода, перемещаются в направ1я!Ощих стаканах 2. 11з стаканов 2 щетки выступают только на определенную длину. По мере износа ворса щетки будут перемещаться под действием силовых элементов 4.
Предмет изобретен и я
Ротор машины для очистки наружной поверхности трубопровода, включающий очистныс щетки и силовые элементы для прижатия иx и поверхности трубопровода, от.1и1аюи1ийся тем, что, с целью регулирования степени прижатия очистных щеток, ротор выполнен с расп0.10женньlми радиа:lьно по его Окру %ности напр2вляlощизlи стаканами, в 1 аждом 1!3 которых установлена подпружиненная очистная щетка.
231985
Жг )
А -,4
