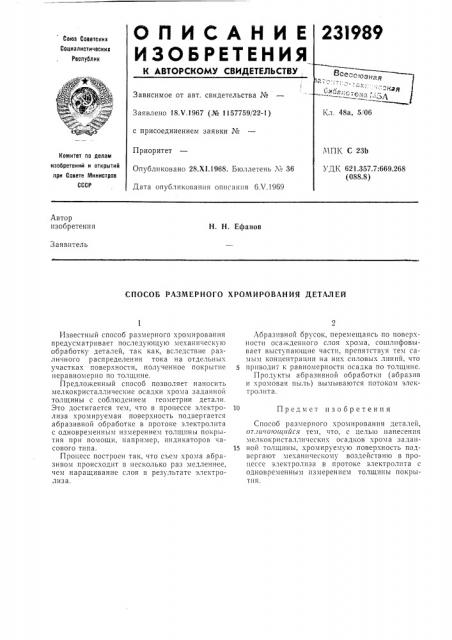

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.V.1967 (№ 1157759/22-1) с присоединением заявки №

Приоритет

Опубликовано 28.XI.1968. Бюллетень ¹ 36

Дата опубликования описания бХ.1969

Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Н. Н. Ефанов

Заявитель

СПОСОБ РАЗМЕРНОГО ХРОМИРОВАНИЯ ДЕТАЛЕЙ

Известный способ размерного хромирования предусматривает последующую механическую обработку деталей, так как, вследствие различного распределения тока на отдельны.; участках поверхности, полученное покрытие неравномерно по толщине.

Предложенный способ позволяет наносить мелкокристаллические осадки крома заданной толщины с соблюдением геометрии детали.

Это достигается тем, что в процессе электролиза хромируемая поверхность подвергается абразивной обработке в протоке электролита с одновременным измерением толщины покрытия при помощи, например, индикаторов часового типа.

Процесс построен так, что съем хрома абразивом происходит в несколько раз медленнее, чем наращивание слоя в результате электролиза.

Абразивной брусок, перемещаясь по поверхности осажденного слоя крома, сошлифовывает выступающие части, препятствуя тем самым концентрации на ни«силовы«линий, что

5 приводит к равномерности осадка по толщине.

Продукты абразивной обработки (абразив и «ромовая пыль) вымываются потоком электролита.

10 Предмет изобретения

Способ размерного «ромирования деталей, отлича ощпйся тем, что, с целью нане-.ения мелкокристаллически«осадков хрома задан15 ной толщины, «ромируемую повер«ность подвергают ме«аническому воздействию в процессе электролиза в протоке электролита с одновременным измерением толщины покрытия.
