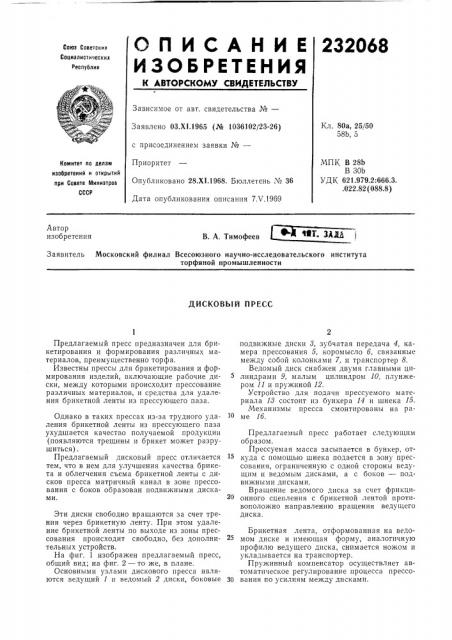

О П И С А Н И Е 232068

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено ОЗ.Х1,1965 (№ 1036102/23-26) с присоединением заявки №вЂ”

Приоритет

Опубликовано 28.Х1.1968, Бюллетень ¹ 36

Дата опубликования описания 7 т/.1969

Кл. 80а, 25/50

58b, 5

МПК В 28b

В ЗОЬ

УДК 621.979.2:666.3..022.82 (088.8) Комитет по делам изобретений и открытий при Совете Минизтров

СССР

В. А. Тимофеев ®Т- АЛЬ

Автор изобретения

Заявитель Московский филиал Всесоюзного научно-исследовательского института торфяной промышленности

ДИСКОВЫЙ ПРЕСС

Предлагаемый пресс предназначен для брикетирования и формирования различных материалов, преимущественно торфа.

Известны прессы для брикетирования и формирования изделий, включающие рабочие диски, между которыми происходит прессование различных материалов, и средства для удаления брикетной ленты из прессующего паза.

Однако в таких прессах из-за трудного удаления брикетной ленты из прессующего паза ухудшается качество получаемой продукции (появляются трещины и брикет может разрушиться).

Предлагаемый дисковый пресс отличается тем, что в нем для улучшения качества брикета и облегчения съема брикетной ленты с дисков пресса матричный канал в зоне прессования с боков образован подвижными дисками.

Эти диски свободно вращаются за счет трения через брикетную ленту. При этом удаление брикетной ленты по выходе из зоны прессования происходит свободно, без дополнительных устройств.

На фиг. 1 изображен предлагаемый пресс, общий вид; на фиг. 2 — то же, в плане.

Основными узлами дискового пресса являются ведущий 1 и ведомый 2 диски, боковые подвижные диски 8, зубчатая передача 4, камера прессования 5, коромысло б, связанные между собой колонками 7, и транспортер 8.

Ведомый диск снабжен двумя главными цилиндрами 9, малым цилиндром 10, плунжером 11 и пружиной 12.

Устройство для подачи прессуемого материала 18 состоит из бункера 14 и шнека 15.

Механизмы пресса смонтированы на раме 1б.

Предлагаемый пресс работает следующим образом.

Прессуемая масса засыпается в бункер, откуда с помощью шнека подается в зону прессования, ограниченную с одной стороны ведущим и ведомым дисками, а с боков — подвижными дисками.

Вращение ведомого диска за счет фрикционного сцепления с брикетной лентой противоположно направлению вращения ведущего диска.

Брикетная лента, отформованная на ведомом диске и имеющая форму, аналогичную профилю ведущего диска, снимается ножом и укладывается на транспортер.

Пружинный компенсатор осуществляет автоматическое регулирование процесса прессо30 вания по усилиям между дисками, 232068

Предмет изобретения б

Щуа 1 г аг

Составитель Г. P. Шавишвили

Редактор С. С. Лазарева Текред Т. П. Курилко Корректор С. М. Сигал

Заказ 369(19 Тираж 530 Подписное

ЦПИИПЛ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Дисковый пресс для брикетирования различных материалов, например торфа, содержащий бункер с течкой, приводной и ведомый диски, отличающийся тем, что, с целью улучшения качества брикета и облегчения съема брикетной ленты с дисков пресса, матричный канал в зоне прессования с боков образован

5 подвижными дисками.
