Патент ссср 232093
Патент 232093
Авторы
Классы МПК
Патент ссср 232093
Иллюстрации
Реферат

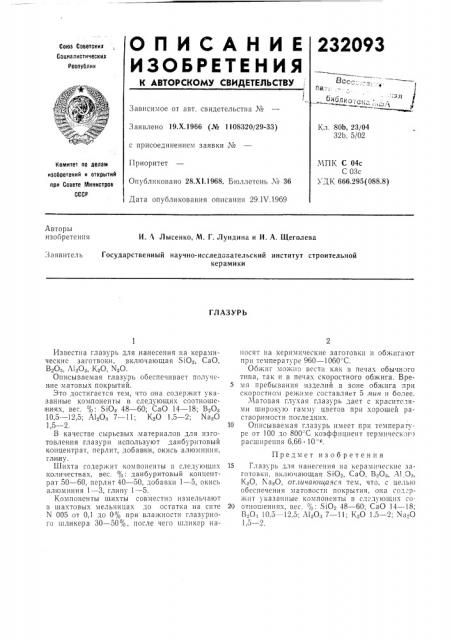

ОПИСЛНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
232093
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
3 аявлено 19.Х.1966 (№ 1108320/29-33) Кл. 80Ь, 23/04
32b, 5/02 с присоединением заявки ¹
МПК С 04с
С 03с
УДК 666.295(088.8) Приоритет
Опубликовано 28.Х1.1968. Бюллетень ¹ 36
Дата опубликования описания 29.IV.1969
Комитет по делаю изобретений и открытий при Совете Министров
СССР
Авторы изобретения
И. А Лысенко, M. Г. Лундина и И. А. Щеголева
Заявитель
Государственный научно-исследовательский институт строительной керамики
ГЛАЗУРЪ
Известна глазурь для нанесения на керамические заготвоки, включающая 510в, СаО, В20з, А1>0, К О, 1 1зО.
Описываемая глазурь обеспечивает получение матовых покрытий.
Это достигается тем, что она содержит указанные компоненты в следующих соотноше1ниях, вес. %: SiO 48 — 60; СаО 14 — 18; ВзОз
10,5 — 12,5; АIзОз 7 — 11; К.О 1,5 — 2; NaiO
1,5 — 2.
В качестве сырьевых материалов для изготовления глазури используют данбуритовый концентрат, перлит, добавки, окись алюминия, глину.
Шихта содержит компоненты в следующих количествах, вес. %. данбуритовый концентрат 50 — 60, перлит 40 — 50, добавки 1 — 5, окись алюминия 1 — 3, глину 1 — 5.
Компоненты шихты совместно измельчают в шахтовых мельницах до остатка на сите
N 005 от 0,1 до 0% при влажности глазурного шликера 30 — 50%, после чего шликер наносят на керимические заготовки и обжигают при температуре 960 — 1060=С.
Обжиг можно вести как в печах обычного типа, так и в печах скоростного обжига. Вре5 мя пребывания изделий в зоне обжига при скоростном режиме составляет 5 иин и более.
Матовая глухая глазурь дает с красите,1ями широкую гамму цветов при хорошей растворимости последних.
10 Описываемая глазурь имеет при темперагуре от 100 до 800-"С коэффициент термического расширения б,бб 10 н.
Предмет изобретения
15 Глазурь для нанесения на керамические заготовки, включающая SION, CaO, В Оз, А1 Оз, К.О, Nà.О, отличаюша.чся тем, что, с целью обеспечения матовости покрытия, она содержит 1 казанные компоненты В след 1ощи i со2о отношениях, вес. %. SIO 48 — 60; СаО 14 — 18;
В>Оз 10,5 — 12,5; А1 О;з 7 — 11; К.О 1,5 — 2; 1 ч1азО
1,5 — 2,
