Способ количественного обнаружения биологических токсинов

Способ количественного обнаружения биологических токсинов

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится к аналитической биохимии и количественному иммунохимическому анализу и касается количественного обнаружения различных биологических токсинов иммунохимическим методом с использованием трехмерных микрочипов на основе гидрогелей.

Предлагаемый способ обнаружения биотоксинов может быть использован в медицине, в пищевой промышленности, в охране окружающей среды. В настоящее время разработка быстрых и чувствительных методов анализа биологических токсинов приобретает важное значение в связи с угрозой биотерроризма, так как многие природные токсины могут быть использованы в качестве компонентов биологического оружия.

Уровень техники

В настоящее время хорошо известны многие бактериальные, растительные и животные токсины, обладающие сильным токсическим действием на человеческий организм. К наиболее сильным токсинам, продуцируемым микроорганизмами, относятся ботулинический, столбнячный и холерный токсины; из токсинов растительного происхождения наиболее сильными являются рицин и абрин. Существует также множество токсинов, секретируемых ядовитыми животными: змеями, пауками, скорпионами и т.д. Большинство биотоксинов имеют полипептидную природу, однако известны и низкомолекулярные соединения, имеющие высокую токсичность, например тетродотоксин (иглобрюхие рыбы), Т-2 токсин (грибы), токсины сине-зеленых водорослей.

Для идентификации и анализа как самих токсинов, так и организмов, которые их вырабатывают, в настоящее время используются различные лабораторные методы, включающие тесты на животных, микробиологические методы, анализ ДНК с использованием ПЦР, иммунологические методы: прямой и непрямой радиоиммунологический, иммунофлуоресцентный и иммуноферментный анализ. Наиболее чувствительным, быстрым и удобным методом анализа токсинов является иммунохимический метод с использованием антител против токсинов. Чувствительность иммуноанализа биотоксинов с использованием классического "плашечного" варианта достигает 0,01-1 нг вещества в 1 мл исследуемого раствора (например, в случае рицина [1], стафилококкового энтеротоксина В [2], дифтерийного токсина [3]).

[1] М.А.Poli, V.R.Rivera, J.F.Hevetson, G.A.Merril. Detection of ricin by colorimetric and chemiluminescence ELISA, Toxicon, 1994, 32, 1371-1377.

[2] М.А.Poli, V.R.Rivera, D.Neal. Sensitive and specific colorimetric ELISAs for Staphylococcus aureus enterotoxins A and В in urine and buffer, Toxicon, 2002, 40, 1723-1726.

[3] K.H.Engler, A.Efstratiou. Rapid enzyme immunoassay for determination of toxigenicity among clinical isolates of corynebacteria, J. Clin. Microbiol., 2004, 38, 1385-1389.

Традиционные иммунологические методы не позволяют проводить одновременный тест на наличие нескольких токсинов в образце, поэтому существует необходимость разработки быстрого, чувствительного и эффективного метода одновременного параллельного анализа. Параллельный анализ образцов на присутствие нескольких соединений достигается при использовании микрочипов - массивов индивидуальных ячеек, содержащих различные зонды (белки, рецепторы, антитела, антигены и др.). Проведение одновременного анализа образца по многим параметрам значительно увеличивает эффективность анализа, позволяет миниатюризировать проведение исследований и значительно снижает количество исследуемого материала.

Описано применение чипов различной конструкции для детекции биологических токсинов. Для одновременного иммунологического определения биологических токсинов предложен чип-биосенсор на основе иммобилизованных антител против биотоксинов [4].

[4] F.S.Ligler, C.R.Taitt, L.C.Shriver-Lake, K.E.Sapsford, Y.Shubin, J.P.Golden. Array biosensor for detection of toxins. Anal. Bioanal. Chem., 2003, 377, 469-477.

Биочип состоял из двух элементов (блоков). На поверхности предметного стекла располагали каналы с иммобилизованными антителами. Иммобилизация проводилась путем образования комплекса авидин-биотинилированные антитела. Токсины белковой природы анализировали с помощью сэндвич-анализа с использованием пары соответствующих антител. Растворы антигенов и флуоресцентно-меченных проявляющих антител подавали к иммобилизованным антителам через каналы на втором блоке, ориентированном перпендикулярно колонкам иммобилизованных антител. Флуоресцентные сигналы комплексов антитело-антиген-меченое антитело регистрировали с помощью конфокального микроскопа. Пределы детекции токсинов составили 1,6 нг/мл для холерного токсина, 8 нг/мл для рицина, 40 нг/мл для ботулинического токсина А, 4 нг/мл для стафилококкового энтеротоксина В, 6,2·10⁴ КОЕ/мл для бактерий Bacillus globigii. Этот биосенсор использовали также для детекции низкомолекулярных токсинов методом конкурентного иммуноанализа.

Для прямого иммуноанализа меченных флуоресцеином стафилококкового и холерного токсинов фирмой Nanogen (США) предложены электронные микрочипы с иммобилизованными антителами [5].

[5] K.L.Ewalt, R.W.Haigis, R.Rooney, D.Ackley, M.Krihak. Detection of biological toxins on an active electronic microchip, Anal. Biochem., 2001, 289, 162-172.

Иммобилизация биотинилированых антител на микрочипе осуществлялась путем образования комплексов авидин-биотин на микросайтах, содержащих авидин. К микросайтам были подведены электроды, и биотинилированные антитела, а также растворы анализируемых токсинов подавались под действием электрического поля. В этом случае эксперименты по анализу проводили только с токсинами, в которые предварительно была введена флуоресцентная метка.

Фирма Biopraxis (США) разрабатывает технологию микрочипов, в которой для детекции сигнала используется Рамановская спектроскопия (комбинационное рассеяние) [6].

[6] А.Е.Grow, L.L.Wood, J.L.Claycomb, P.A.Thompson, New biochip technology for label-free detection of pathogens and their toxins, J. Microbiol. Methods, 2003, 53, 221-233.

Биомолекулы, в частности, антитела против биотоксинов, иммобилизуют на металлической поверхности в точках диаметром приблизительно 1 микрон. После обработки микрочипа раствором, содержащим анализируемое вещество, происходит образование комплекса антитело-антиген, которое детектируют, получая спектры комбинационного рассеяния, из которых вычитают спектры свободных антител. Показана возможность детекции В (1) и G (1) афлатоксинов из смеси.

Трехмерные микрочипы на основе полиакриламидных гидрогелей впервые были разработаны в ИМБ РАН [7].

[7] G.M.Ershov, A.D.Mirzabekov. Method of manufacturing a matrix for the detection of mismatches, US Patent №5770721.

В настоящее время гелевые микрочипы получают методами сополимеризации и полимеризационной иммобилизации [8, 9].

[8] А.Д.Мирзабеков, А.Ю.Рубина, С.В.Паньков, Б.К.Чернов. Способ иммобилизации олигонуклеотидов, содержащих непредельные группы, в полимерных гелях при формировании микрочипа. Патент N2175972, 20 ноября 2001 (Б.И. 2001, N25).

[9] А.Д.Мирзабеков, А.Ю.Рубина, С.В.Паньков. Способ полимеризационной иммобилизации биологических макромолекул и композиция для его осуществления. Патент РФ N2216547.

Технология получения гидрогелевых микрочипов включает подготовку подложки (стекло, пластик, кремний) (1), нанесение полимеризационной смеси, содержащей компоненты геля и иммобилизуемые вещества, в виде капель на подложку с помощью робота (2), фотоиндупированную полимеризацию геля с образованием гелевых элементов, содержащих иммобилизованные зонды (3). В результате получаются массивы дискретных гелевых элементов, каждый их которых содержит иммобилизованный зонд. В качестве зондов могут выступать олигонуклеотиды, ДНК, белки, различные низкомолекулярные соединения [10-12]. Показано, что белковые микрочипы, полученные методом сополимеризации, можно использовать для исследования белок-белковых взаимодействий, в частности, взаимодействий антиген-антитело, проведения иммунохимических и ферментативных реакций [11, 12].

[10] A.YU.Rubina, S.V.Pan′kov, E.I.Dementieva, D.N.Pen′kov, A.V.Butygin, V.A.Vasiliskov, A.V.Chudinov, A.L.Mikheikin, V.M.Mikhailovich, A.D.Mirzabekov. Hydrogel drop microchips with immobilized DNA: properties and methods for large-scale production, Anal. Biochem., 2004, 325, 92-106.

[11] А.Ю.Рубина, С.В.Паньков, С.М.Иванов, Е.И.Дементьева, А.Д.Мирзабеков. Белковые микрочипы. Докл. Акад. Наук, 2001, 381, 701-704.

[12] A.Yu.Rubina, E.I.Dementieva, A.A.Stomakhin, E.L.Darii, S.V.Pan′kov, V.E.Barsky, S.M.Ivanov, E.V.Konovalova, A.D.Mirzabekov, Hydrogel-based protein microchips: manufacturing, properties, and applications, BioTechniques, 2003, 34, 1008-1022.

В предлагаемом изобретении микрочипы на основе трехмерных гидрогелей использованы для разработки способа количественного обнаружения биологических токсинов.

Недостатки

Недостатком традиционных иммунологических методов анализа является невозможность проводить одновременный анализ нескольких соединений, в частности биотоксинов, в образце. Множественный параллельный анализ нескольких соединений достигается при использовании микрочипов.

К недостаткам описанных в литературе способов анализа биологических токсинов на микрочипах относятся сложная технология изготовления микрочипов: объединение нескольких блоков, подведение каналов для подачи растворов, присоединение электродов. Регистрация сигналов производится с использованием сложной и дорогостоящей аппаратуры: конфокальный микроскоп, Рамановская спектроскопия и др. Эти недостатки преодолены при разработке способа иммуноанализа биологических токсинов с использованием трехмерных микрочипов на основе гидрогелей.

Раскрытие изобретения

Целью изобретения является разработка способа количественного обнаружения биологических токсинов бактериального, растительного и животного происхождения, позволяющего проводить одновременный параллельный анализ нескольких биотоксинов в образце с чувствительностью, не уступающей или превышающей чувствительность стандартных иммунологических тестов. Поставленная цель достигается путем разработки способа количественного обнаружения биологических токсинов с использованием микрочипов на основе гидрогелей. Гидрогелевые элементы диаметром 100-600 мкм и высотой 30-100 мкм, содержащие иммобилизованные антитела против биотоксинов или биотоксины, получены методом фото- или химически индуцированной полимеризации и ковалентно закреплены на поверхности подложки (стекло, пластик или кремний). Предлагаемый способ включает следующие стадии:

a) изготовление биологического микрочипа, представляющего собой упорядоченный массив трехмерных гидрогелевых ячеек на твердой подложке, содержащих иммобилизованные антитела к различным биотоксинам или биотоксины, причем в каждой отдельной ячейке иммобилизовано антитело к индивидуальному биотоксину или индивидуальный биотоксин;

б) инкубацию микрочипа в реакционной среде, включающей образец, содержащий подлежащие анализу биотоксины, для образования иммунных комплексов биотоксин-антитело, которую при необходимости проводят в условиях перемешивания;

в) детекцию образовавшегося комплекса;

г) количественное обнаружение анализируемого биотоксина.

При нанесении на микрочип реакционной среды, содержащей анализируемый образец (биотоксин), происходит образование иммунных комплексов со специфическими лигандами, иммобилизованными в гелевых ячейках микрочипа. Детекцию образовавшегося комплекса на стадии в) и последующее количественное обнаружение на стадии г) проводят в формате прямого, конкурентного или сэндвич-иммуноанализа.

Для прямого иммуноанализа реакционная среда на стадии б) содержит анализируемый биотоксин, который образует специфический комплекс с иммобилизованными на чипе антителами против этого токсина.

Конкурентный анализ проводят с использованием микрочипа с иммобилизованными биотоксинами или иммобилизованными антителами. В первом случае реакционная среда на стадии б) дополнительно содержит меченые антитела к анализируемому биотоксину, и происходит конкуренция меченых антител за связывание с биотоксином в растворе и биотоксином, иммобилизованным на микрочипе. В другом варианте конкурентного анализа микрочип содержит иммобилизованные антитела, а реакционная среда на стадии б) дополнительно содержит меченый биотоксин. Происходит конкуренция между меченым и немеченым биотоксином за связывание с иммобилизованными антителами.

В случае сэндвич-иммуноанализа микрочип содержит иммобилизованные антитела, реакционная среда на стадии б) содержит анализируемый биотоксин, который образует специфический комплекс с иммобилизованными на чипе антителами. После образования комплекса микрочип проявляют мечеными антителами, специфичными к другому эпитопу данного биотоксина.

При необходимости стадию б) проводят в условиях перемешивания, которое значительно уменьшает время проведения анализа.

Способы прямого и конкурентного анализа возможны как для токсинов белковой природы, так и для низкомолекулярных токсинов. Сэндвич-вариант иммуноанализа возможен только для биотоксинов белковой природы, для которых можно получить антитела, специфичные к разным эпитопам белковой молекулы.

Регистрацию результатов иммуноанализа проводят с помощью флуоресценции, хемилюминесценции либо масс-спектрометрии непосредственно с гелевых элементов микрочипа. Антитела или биотоксины могут содержать флуоресцентные метки или являться конъюгатами с белками или другими соединениями, способными участвовать в реакциях, приводящих к излучению света (хеми- или биолюминесценции). Для масс-спектральной детекции не требуется введения дополнительных меток.

Количественное обнаружение биотоксина осуществляют путем проведения стадий а)-в) со стандартными (эталонными) образцами, содержащими известные концентрации анализируемого биотоксина. Строится калибровочная зависимость "сигнал гелевой ячейки микрочипа - концентрация биотоксина". После этого стадии а)-в) проводят с анализируемым образцом, и по калибровочной зависимости определяют концентрацию анализируемого биотоксина в образце.

Предлагаемый способ позволяет проводить одновременный параллельный анализ нескольких биотоксинов в образце. Микрочип для параллельного множественного анализа содержит иммобилизованные антитела против нескольких токсинов и/или несколько иммобилизованных биотоксинов. В каждой отдельной гелевой ячейке иммобилизовано антитело к индивидуальному биотоксину или индивидуальный биотоксин. После инкубации микрочипа в реакционной среде, включающей образец, содержащий несколько подлежащих анализу биотоксинов, образуются специфические иммунные комплексы биотоксин-антитело. В случае прямого иммуноанализа реакционная среда содержит образец, включающий несколько анализируемых токсинов, и после инкубации микрочипа с образцом регистрируют сигналы ячеек микрочипа, содержащих соответствующее иммобилизованное антитело. Для конкурентного анализа реакционная среда на стадии б) дополнительно содержит смесь меченых антител ко всем анализируемым биотоксинам или смесь всех анализируемых меченых биотоксинов. В случае сэндвич-иммуноанализа проявление микрочипа после инкубации в реакционной среде, включающей образец, осуществляют смесью меченых антител против всех анализируемых биотоксинов.

Чувствительность предлагаемого способа обнаружения биологических токсинов не уступает чувствительности плашечного варианта иммуноанализа, например, предел обнаружения рицина сэндвич-иммуноанализом с использованием гелевых микрочипов составил 0,1 нг/мл (Таблица 1).

Предлагаемый способ анализа биотоксинов, основанный на использовании гелевых микрочипов имеет ряд существенных преимуществ перед микрочипами, описанными в литературе: развитая трехмерная гелевая структура обладает гораздо большей емкостью для иммобилизации по сравнению с двумерными микрочипами, что намного увеличивает чувствительность анализа; кроме того, иммобилизованные белки находятся в гидрофильном окружении и отсутствует контакт с гидрофобной поверхностью подложки, что способствует сохранению биологической активности иммобилизованных молекул и обеспечивает высокую стабильность при хранении.

Краткое описание фигур

Предлагаемое изобретение иллюстрируется следующими фигурами, на которых:

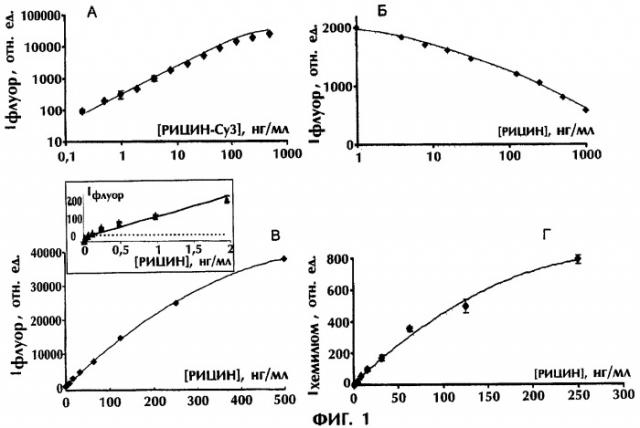

Фигура 1 демонстрирует результаты иммуноанализа рицина на микрочипах.

А. Прямой иммуноанализ. Микрочипы содержали гелевые элементы с иммобилизованными антителами против рицина Rch1, 0,1 мг/мл. Зависимость интенсивности флуоресценции от концентрации рицина, меченного Су3, в растворе.

Б. Конкурентный анализ. Микрочипы содержали гелевые элементы с иммобилизованным рицином, 0,05 мг/мл. Зависимость интенсивности флуоресценции от концентрации рицина в растворе после инкубации рицина с раствором Су3-меченных антител 1RK2, 4 мкг/мл.

В. Сэндвич-анализ с флуоресцентной регистрацией. Микрочипы содержали гелевые элементы с иммобилизованными антителами против рицина Rch1, 0,1 мг/мл; микрочипы после инкубации с растворами рицина проявляли антителами против рицина 1RK1, меченными Су3, 20 мкг/мл. Зависимость интенсивности флуоресценции от концентрации рицина в растворе. Врезка на Фиг.1В показывает флуоресцентные сигналы при низких концентрациях рицина. Пунктирная линия соответствует интенсивности флуоресценции в 3 раза выше, чем разброс фонового сигнала; предел обнаружения рицина составил 0,1 нг/мл.

Г. Сэндвич-анализ с хемилюминесцентной регистрацией. Микрочипы содержали гелевые элементы с иммобилизованными антителами против рицина 1RK2, 0,1 мг/мл; микрочипы после инкубации с растворами рицина проявляли биотинилированными антителами против рицина 2RK1 (40 мкг/мл), конъюгатом авидин-пероксидаза (45 мкг/мл) и хемилюминесцентными субстратами пероксидазы. Зависимость интенсивности хемилюминесценции от концентрации рицина в растворе.

Каждая точка на графиках является средним из четырех параллельных измерений.

Фигура 2 демонстрирует MALDI-TOF масс-спектры стафилококкового энтеротоксина В, полученные с гелевых ячеек микрочипа с иммобилизованными моноклональными антителами против этого токсина S222, 0,1 мг/мл, после инкубации микрочипа с раствором токсина. Концентрации биотоксина в растворе 100 (А), 10 (Б) и 1 (В) мкг/мл.

Фигура 3 представляет результаты одновременного анализа нескольких биотоксинов на одном микрочипе. Микрочипы содержали гелевые элементы с иммобилизованными моноклональными антителами против стафилококкового токсина (S222), дифтерийного токсина (7D9), столбнячного токсина (3D2C6), летального фактора сибиреязвенного токсина (10EDG7), рицина (1RK1) и вискумина (TAS). Каждое антитело было иммобилизовано в 4-х гелевых элементах в концентрации 0,1 мг/мл. Флуоресцентные изображения получены после инкубации микрочипа с раствором стафилококкового токсина (чип 1), дифтерийного токсина (чип 2), столбнячного токсина (чип 3), летального фактора сибиреязвенного токсина (чип 4), рицина (чип 5) и вискумина (чип 6) и проявления смесью Су3-меченных моноклональных антител против всех 6 исследуемых биотоксинов (антитела против стафилококкового энтеротоксина В S643, антитела против дифтерийного токсина 2А3, антитела против столбнячного токсина 3D10В11, антитела против летального фактора сибиреязвенного токсина 3B4D9, антитела против рицина Rch1, антитела против вискумина MNA9). Концентрация биотоксинов в растворе 50 нг/мл (для каждого из токсинов), концентрация каждого проявляющего антитела в смеси 20 мкг/мл, общая концентрация меченых антител в смеси 120 мкг/мл.

Осуществление изобретения

Гидрогелевые микрочипы для количественного обнаружения биологических токсинов изготавливаются методом фото- или химически индуцируемой радикальной полимеризации по запатентованной технологии [9]. Микрочип представляет собой упорядоченный массив трехмерных гидрогелевых ячеек на твердой подложке, содержащих иммобилизованные антитела к различным биотоксинам бактериального, растительного и животного происхождения или иммобилизованные биотоксины различной природы. В каждой отдельной ячейке микрочипа иммобилизован индивидуальный лиганд. Связывание лиганда с гидрогелевой матрицей возможно как напрямую при его иммобилизации в процессе формирования геля, так и через образование специфических комплексов авидин (стрептавидин) - биотин, например, иммобилизованный авидин - биотинилированное антитело, или иммобилизованная нитрилотриуксусная кислота - рекомбинантный белок, содержащий полигистидиновый фрагмент и др.

В качестве лигандов используются антитела различных типов, все типы иммуноглобулинов (IgG, IgM, IgA, IgD, IgB), моноклональные антитела, поликлональные антитела, рекомбинантные антитела, различные типы мини-антител, в том числе Fab-фрагменты и одноцепочечные антитела (scFv и другие), а также низкомолекулярные биотоксины и биотоксины белковой природы. Лигандами для образования специфического комплекса с анализируемыми биотоксинами могут являться также аптамеры-молекулы ДНК или РНК, способные к высокоаффинному взаимодействию с соответствующим соединением. Например, получен РНК-аптамер, состоящий из 31 нуклеотида, специфичный к А-цепи рицина [13] и ДНК-аптамеры, специфичные к холерному токсину и стафилококковому энтеротоксину В [14].

[13] J.R.Hesselberth, D.Miller, J.Robertus, A.D.Ellmgton. In vitro selection of RNA molecules that inhibit the activity of ricin A-chain, J. Biol Chem., 2000, 275, 4937-4942.

[14] J.G.Bruno, J.L.Kiel. Use of magnetic beads in selection and detection of biotoxin aptamers by electrochemiluminescence and enzymatic methods, Biotechniques, 2002, 32, 178-183.

Используемый для изготовления микрочипов метод полимеризационной иммобилизации позволяет получать микрочипы, содержащие иммобилизованные ДНК, РНК и белки [9-12].

Тип используемых для иммобилизации соединений зависит от анализируемого объекта и способа проведения анализа (прямой, конкурентный, сэндвич-анализ и др.).

Способ проведения количественного обнаружения биотоксинов с использованием гидрогелевых микрочипов включает следующие стадии:

а) изготовление биологического микрочипа, представляющего собой упорядоченный массив трехмерных гидрогелевых ячеек на твердой подложке, полученных методом фото- или химически индуцированной полимеризации и содержащих иммобилизованные антитела к различным биотоксинам бактериального, растительного и животного происхождения или биотоксины, причем в каждой отдельной ячейке иммобилизовано антитело к индивидуальному биотоксину или индивидуальный биотоксин;

б) инкубацию микрочипа в реакционной среде, включающей образец, содержащий подлежащие анализу биотоксины, для образования иммунных комплексов биотоксин-антитело, которую при необходимости проводят в условиях перемешивания;

в) детекцию образовавшегося комплекса;

г) количественное обнаружение анализируемого биотоксина.

В качестве реакционной среды при проведении анализа используют буферные растворы, которые обычно применяются в иммуноанализе, например 0,01 М фосфатный буфер рН 7,2, содержащий 0,15 М NaCl, 0,05 М трис-HCl, рН 7,4, и др. Для уменьшения неспецифических взаимодействий в реакционную среду добавляют поливиниловый спирт, бычий сывороточный альбумин и сахарозу, белки сухого молока и др. (так называемые "блокировочные буферы", которые хорошо известны специалистам в данной области).

Способ количественного обнаружения биотоксинов может быть осуществлен в виде различных типов иммуноанализа, например, прямого, конкурентного и сэндвич-иммуноанализа (Пример 1). Для прямого иммуноанализа микрочип содержит иммобилизованные антитела против анализируемого биотоксина, а реакционная среда на стадии б) содержит анализируемый биотоксин, который образует специфический иммунный комплекс с иммобилизованными антителами. При флуоресцентной регистрации анализируемый биотоксин содержит флуоресцентную метку, при хемилюминесцентной регистрации биотоксин представляет собой конъюгат с белком или другим соединением, способным участвовать в реакциях, приводящих к излучению света (хеми- или биолюминесценции). Регистрируемый флуоресцентный или хемилюминесцентный сигнал ячеек микрочипа с иммобилизованными антителами пропорционален концентрации биотоксина (Пример 1, Фиг.1А). Способы введения флуоресцентной метки или получения конъюгатов с белком или другим соединением хорошо известны в данной области. В частности, можно использовать процедуры, описанные в G.T.Hermanson, Bioconjugate Techniques, Academic Press, San Diego, 1996. В случае масс-спектральной детекции не требуется введения дополнительной метки.

Конкурентный анализ проводят с использованием микрочипа с иммобилизованными биотоксинами или иммобилизованными антителами. В первом варианте реакционная среда на стадии б) дополнительно содержит флуоресцентно-меченные антитела к анализируемому биотоксину (или соответствующие конъюгаты антител). Реакционную смесь перед нанесением на микрочип инкубируют со стандартным или анализируемым образцом. При инкубации микрочипа с реакционной смесью происходит конкуренция меченых антител за связывание с биотоксином в растворе и биотоксином, иммобилизованным на микрочипе. Регистрируемый флуоресцентный или хемилюминесцентный сигнал ячеек микрочипа с иммобилизованными биотоксинами тем выше, чем меньше концентрация анализируемого токсина в образце (Пример 1, Фиг.1Б)

В другом варианте конкурентного анализа микрочип содержит иммобилизованные антитела, а реакционная среда на стадии б) дополнительно содержит флуоресцентно-меченный биотоксин (или соответствующий конъюгат биотоксина). Происходит конкуренция между меченым и немеченым биотоксином за связывание с иммобилизованными антителами. Регистрируемый флуоресцентный или хемилюминесцентный сигнал ячеек микрочипа с иммобилизованными антителами тем выше, чем меньше концентрация анализируемого токсина в образце.

В случае сэндвич-иммуноанализа микрочип содержит иммобилизованные антитела, реакционная среда на стадии б) содержит анализируемый биотоксин, который образует специфический комплекс с иммобилизованными на чипе антителами. После образования комплекса микрочип проявляют флуоресцентно-меченными антителами (или соответствующими конъюгатами антител), специфичными к другому эпитопу данного биотоксина. Регистрируемый флуоресцентный или хемилюминесцентный сигнал ячеек микрочила с иммобилизованными антителами пропорционален концентрации биотоксина (Пример 1, Фиг.1В, Г).

Прямой и конкурентный анализы на микрочипах можно проводить для токсинов как белковой природы, так и для низкомолекулярных токсинов. Сэндвич-вариант иммуноанализа возможен, как правило, только для биотоксинов белковой природы, для которых можно получить антитела, специфичные к разным эпитопам белковой молекулы (иммобилизованные связывающие антитела и проявляющие меченые антитела).

Количественное обнаружение биотоксинов осуществляют путем проведения стадий а)-в) с известными концентрациями анализируемого биотоксина и построения калибровочной зависимости, по которой определяют количество анализируемого биотоксина в образце. Для всех вариантов анализа строят калибровочный график зависимости интенсивности флуоресцентного или хемилюминесцентного сигнала соответствующих гелевых ячеек микрочипа от известной концентраций биотоксина в стандартном (эталонном) растворе. Неизвестную концентрацию биотоксина в образце определяют из калибровочной кривой по значению интенсивности сигнала, полученного после взаимодействия анализируемого образца с микрочипом. Предел обнаружения биотоксина определяют как концентрацию, соответствующую интенсивности флуоресцентного/хемилюминесцентного сигнала, в 3 раза превышающего разброс фонового сигнала.

Регистрацию результатов иммуноанализа биотоксинов с использованием гелевых микрочипов можно проводить несколькими методами: по интенсивности флуоресценции; по интенсивности хемилюминесценции; масс-спектрометрией непосредственно с гелевых элементов микрочипа.

При регистрации результатов по интенсивности флуоресценции используют антитела против биотоксинов и биотоксины, меченные флуоресцентными красителями, например, такими как Техасский красный, тетраметилродамин, флуоресцеин, цианиновый 3 и 5 (Су3, Су5), но не ограничиваясь ими. Регистрацию флуоресцентных сигналов с ячеек микрочипа проводят с помощью флуоресцентных микроскопов или сканирующих микроскопов различных типов, позволяющих регистрировать сигнал с используемой флуоресцентной метки.

При регистрации результатов по интенсивности хемилюминесценции используют конъюгаты антител, биотоксинов или авидина (для биотинилированных белков), например, с такими ферментами, как пероксидаза хрена, щелочная фосфатаза, β-галактозидаза, люцифераза, но не ограничиваясь ими, дающими хемилюминесцентные сигналы в результате соответствующих ферментативных реакций, например, катализируемом пероксидазой окислении люминола перекисью водорода. Хемилюминесцентные сигналы регистрируют с помощью CCD-камер или других регистрирующих устройств, в частности флуоресцентных микроскопов при выключенном источнике возбуждающего света.

Для регистрации результатов с помощью MALDI-TOF масс-спектрометрии разработана методика получения MALDI TOF масс-спектров непосредственно с гелевых ячеек микрочипа. Процедура регистрации результатов анализа в этом случае включает обработку микрочипа раствором, разрушающим комплекс, образованный исследуемым биотоксином с иммобилизованным на чипе антителом против этого токсина (элюирование биотоксина с ячейки микрочипа), прямой масс-спектральный анализ непосредственно с гелевого элемента и идентификацию биотоксина по его молекулярной массе (Пример 2, Фиг.2).

Пример 3 показывает результаты иммуноанализа 6 различных биологических токсинов на гидрогелевых микрочипах. Способ количественного обнаружения биотоксинов с использованием гидрогелевых микрочипов характеризуется высокой чувствительностью, не уступающей чувствительности стандартных иммунологических методов: для рицина предел обнаружения составил 0,1 нг/мл.

Предлагаемый способ количественного обнаружения биотоксинов с использованием гидрогелевых микрочипов позволяет проводить одновременный параллельный анализ образцов на наличие нескольких токсинов, что резко увеличивает эффективность обнаружения и значительно снижает количество исследуемого материала: для анализа достаточно 20 мкл исследуемого образца. Микрочип для параллельного множественного анализа содержит иммобилизованные антитела против нескольких токсинов и/или несколько иммобилизованных биотоксинов. В случае прямого иммуноанализа реакционная среда содержит образец, включающий один или несколько анализируемых токсинов, и после инкубации микрочипа с образцом регистрируют сигналы ячеек микрочипа, содержащих соответствующие иммобилизованные антитела. Для конкурентного анализа реакционная среда на стадии б) дополнительно содержит смесь меченых антител ко всем анализируемым биотоксинам или смесь всех анализируемых меченых биотоксинов. В случае сэндвич-иммуноанализа проявление микрочипа после инкубации в реакционной среде, содержащей образец, осуществляют смесью меченых антител против всех анализируемых биотоксинов. В Примере 4 продемонстрировано проведение одновременного сэндвич-анализа 6 различных биологических токсинов на одном микрочипе при проявлении микрочипа смесью 6 флуоресцентно-меченных антител. Чувствительность параллельного анализа оказалась не меньше, чем чувствительность для определения одного токсина.

При необходимости стадию инкубации микрочипа в реакционной среде, включающей образец, содержащий подлежащие анализу биотоксины (стадия б) проводят в условиях перемешивания, которое значительно уменьшает время проведения анализа (Пример 5). Перемешивание можно осуществлять, например, путем переключения направления потока реакционного раствора с прямого на обратное с помощью насосов различного типа, ультразвуком, электрофорезом, но не ограничиваясь указанными способами.

Преимуществом гидрогелевых микрочипов по сравнению с описанными в литературе двумерными чипами является гидрофильное окружение иммобилизованных в геле молекул и отсутствие контакта с гидрофобной поверхностью подложки, что особенно важно для белковых молекул. Гидрофильное окружение способствует сохранению биологической активности белков и ферментов и обеспечивает их стабилизацию при хранении. Микрочипы с иммобилизованными антителами стабильны, по крайней мере, в течение полугода при хранении в присутствии глицерина при 10°С (Пример 6).

Далее изобретение иллюстрируется конкретными воплощениями, которые приводятся исключительно для целей наглядности. Не предполагается, что приводимые примеры являются исчерпывающими или ограничивают изобретение конкретными раскрытыми формами, и очевидно, что возможно множество модификаций и вариаций, не отклоняющихся от духа изобретения и не выходящие за рамки формулы изобретения.

Пример 1. Количественный иммуноанализ рицина с использованием гидрогелевых микрочипов

Гидрогелевые микрочипы, содержащие иммобилизованные антитела против рицина и рицин, получали по ранее запатентованной технологии полимеризационной иммобилизации [9]. Для уменьшения неспецифических взаимодействий во всех вариантах анализа микрочипы предварительно инкубировали в 0,01 М фосфатном буфере, рН 7,2, содержащем 0,15 М NaCl, 1% поливинилового спирта (ПВС-50) или 3% бычьего сывороточного альбумина (БСА) и 4% сахарозы ("блокировочный буфер"), 2 ч при комнатной температуре. Перед проведением анализа растворы рицина (образца) разбавляли 0,01 М фосфатным буфером, рН 7,2, содержащим 0,15 М NaCl, 0,15% ПВС-50 и 0,15% поливинилпирролидона 360 (ПВП-360).

Прямой иммуноанализ. К микрочипам, содержащим гелевые элементы с иммобилизованными моноклональными антителами против рицина Rch1 и других биотоксинов (антитела против стафилококкового энтеротоксина В S222, антитела против столбнячного токсина 3D2C6, антитела против дифтерийного токсина 7D9, для контроля перекрестных взаимодействий концентрация иммобилизованных в геле антител 0,1 мг/мл), добавляли по 20 мкл растворов рицина, меченного Су3, и выдерживали при 10°С в течение ночи. После отмывки микрочипов 0,01 М фосфатным буфером, рН 7,2, 0,15 М NaCl, 0,1% Твин-20 (15 мин, комнатная температура) измеряли интенсивность флуоресцентных сигналов гелевых элементов микрочипов.

Для конкурентного анализа использовали микрочип с иммобилизованным рицином (0,1 мг/мл). Раствор, содержащий определяемый рицин, инкубировали с раствором Су3-меченных моноклональных антител против рицина 1RK2 (4 мкг/мл) в течение 2-х ч при 37°С и перемешивании. Смесь (20 мкл) после инкубации наносили на микрочип и выдерживали 2 час при 37°. После отмывки (0,01 М фосфатный буфер, рН 7,2, 0,15 М NaCl, 0,1% Твин-20, 15 мин, комнатная температура) измеряли интенсивность флуоресцентных сигналов.

В сэндвич-варианте иммуноанализа изготавливали микрочипы с иммобилизованными моноклональными антителами против рицина 1RK2 и других биотоксинов (антитела против стафилококкового энтеротоксина В S222, антитела против столбнячного токсина 3D2C6, антитела против дифтерийного токсина 7D9, для контроля перекрестных взаимодействий (концентрация иммобилизованных в геле антител 0,1 мг/мл), добавляли 20 мкл раствора рицина и чипы инкубировали при 10°С в течение ночи. После кратковременной (15 мин) отмывки 0,01 М фосфатным буфером, рН 7,2, 0,15 М NaCl, 0,1% Твин-20, микрочипы проявляли Су3-меченными антителами 1RK1, специфичными к другому эпитопу антигена, 20 мкг/мл (флуоресцентная детекция), 40 мин, комнатная температура. После отмывки (0,01 М фосфатный буфер, рН 7,2, 0,15 М NaCl, 0,1% Твин-20, 15 мин, комнатная температура) измеряли интенсивность флуоресцентных сигналов. При хемилюминесцентной детекции на микрочип после взаимодействия с рицином наносили 20 мкл биотинилированных антител против рицина 2RK1 с концентрацией 40 мкг/мл, а затем 20 мкл конъюгата авидина с пероксидазой хрена с концентрацией 45 мкг/мл и хемилюминесцентные субстраты пероксидазы (люминол, Н₂O₂); детектировали хемилюминесцентный сигнал в течение 60 сек.

Антитела против рицина и рицин, меченные Су3, а также биотинилированнные антитела и конъюгат авидин-пероксидаза получали по известным методикам, описанным, например, в [15].

[15] G.T.Hermanson, Bioconjugate Techniques, Academic Press, San Diego, 1996.

Для измерения флуоресцентных сигналов использовали флуоресцентный микроскоп, снабженный CCD камерой и компьютерными программами для визуализации изображения и обработки полученных данных, разработанный в лаборатории биочипов ИМБ РАН [16].

[16] V.Barsky, A.Perov, S.Tokalov, A.Chudinov, E.Kreindlin, A.Sharonov, E.Kotova, A.Mirzabekov. Fluorescence data analysis on gel-based biochips, J. Biomol. Screening, 2002, 7, 247-257.

Микроскоп позволяет одновременно анализировать данные со всех элементов микрочипа и получать двумерное и трехмерное изображения флуоресцентного сигнала с гелевых элементов. Для измерения хемилюм
