232140

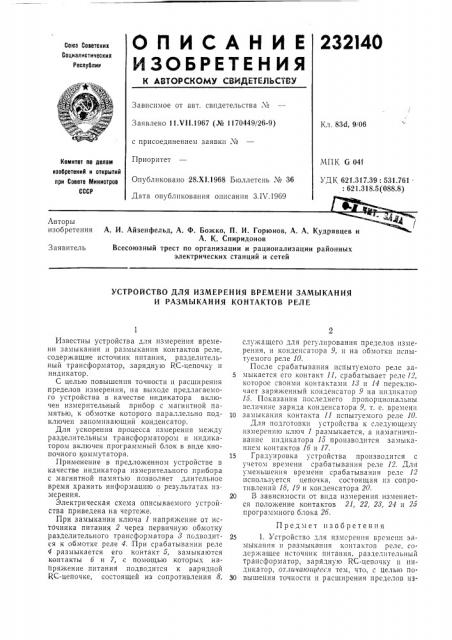

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 11.VI1.1967 (№ 1170449/26-9) Кл. 83d, 9/06 с присоединением заявки №

Приоритет

Опубликовано 28.Х1.1968 Бюллетень № 36

Дата опубликования описания З.IV.1969

МПК 6 041

УДК 621.317.39: 531.761 .

: 621.318.5 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. И. Айзенфельд, А. Ф. Божко, П. И. Горюнов, А. А. Кудрявцев и

А. К. Спиридонов

Всесоюзный трест по организации и рационализации районных электрических станций и сетей

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕНИ ЗАМЫКАНИЯ

И РАЗМЫ КАН ИЯ КОНТАКТОВ P ЕЛ Е

Известны устройства для измерения времени замыкания и размыкания контактов реле, содержащие источник питания, разделительный трансформатор, зарядную RC-цепочку и индикатор.

С целью повышения точности и расширения пределов измерения, на выходе предлагаемого устройства в качестве индикатора включен измерительный прибор с магнитной памятью, к обмотке которого параллельно подключен запоминающий конденсатор.

Для ускорения процесса измерения между разделительным трансформатором и индикатором включен программный блок в виде кнопочного коммутатора.

Г1рименение в предложенном устройстве в качестве индикатора измерительного прибора с магнитной памятью позволяет длительное время хранить информацию о результатах измерения.

Злектрическая схема описываемого устройства приведена на чертеже, При замыкании ключа 1 напряжение от источника питания 2 через первичную обмотку разделительного трансформатора 8 подводится к обмотке реле 4. При срабатывании реле

4 размыкается его контакт 5, замыкаются контакты 6 и 7, с помощью которых напряжение питания подводится к зарядной

К(:-цепочке, состоящей из сопротивления 8, служащего для регулирования пределов измерения, и конденсатора 9, и на обмотки испытуe»oro реле 10.

После срабатывания испытуемого реле за5 мыкается его контакт 11, срабатывает реле12, которое своими контактами 18 и 14 переключает заряженный конденсатор 9 на индикатор

15. Показания последнего пропорциональны величине заряда конденсатора 9, т. е. времени

10 замыкания контакта 11 испытуемого реле 10.

Для подготовки устройства к следующему измерению ключ 1 размыкается, а намагничивание индикатора 15 производится замыканием контактов 16 и 17.

15 Градуировка устройства производится с учетом времени срабатывания реле 12. Для уменьшения времени срабатывания реле 12 используется цепочка, состоящая из сопротивлении 18, 19 и конденсатора 20.

20 В зависимости от вида измерения изменяется положение контактов 21, 22, 28, 24 и 25 программного блока 26.

Предмет изобретения

25 1, Устройство для измерения времени замыкания и размыкания контактов реле, содержащее источник питания, разделительный трансформатор, зарядную RC-цепочку и индикатор, orëè÷àþùåå ÿ тем, что, с целью по.

30 вышейия точности и расширения пределов иЗ232140

Г (r

Составитель Г. Рассмотрова

1аедактор Б. С. Нанкииа Текред Т. П. Курилко Корректор Л. В. Наделяева

Заказ 354/l5 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д, 4

Типография, пр. Сапунова, 2 мерения, на выходе устройства в качестве индикатора включен измерительный прибор с магнитной памятью, к обмотке которого параллельно подключен запоминающий конденсатор.

2. Устройство по п. 1, отличаюи1е ся тем, что с целью ускорения процесса измерения, мехкду разделительным трансформатором и индикатором включен программный блок в виде

5 кнопочного коммутатора.
