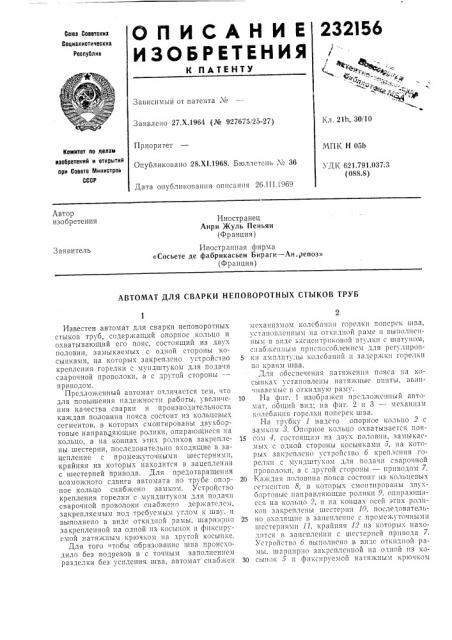

Автомат для сварки неповоротных стыков труб

Автомат для сварки неповоротных стыков труб

Иллюстрации

Показать все

Реферат



232156

18 на другой косынке. Устройство б снабжено держателем 14 горелки и мундштука, закрепляемым под требуемым углом к шву. Для обеспечения натяжения пояса 4 на косынках

5 установлены надежные винты 15, ввинчиваемые в откидную раму.

Механизм колебания горелки поперек шва установлен на откидной раме и выполнен в виде эксцентриковой втулки 1б с шатуном 17, снабженным приспособлением 18 для регулировки амплитуды колебаний и задержки горелки по краям шва.

Предмет изобретения

1. Автомат для сварки неповоротных стыков труб, содержащий опорное кольцо и охватывающий его пояс, состоящий из двух половин, замыкаемых с одной стороны косынками, на которых закреплено устройство крепления горелки с мундштуком для подачи сварочной проволоки, а с другой стороны — приводом, отличающийся тем, что, с целью повышения надежности работы, качества сварки и производительности, каждая половина пояса состоит из кольцевых сегментов, в которых смонтированы двухбортовые направляющие ролики, опирающиеся на кольцо, а па концах осей этих роликов закреплены шестерни, последовательно входящие в зацепление с промежу5 точными шестернями, крайняя из которых находится в зацеплении с шестерней привода.

2. Автомат по п, 1, отличающийся тем, что устройство крепления горелки с мундштуком для подачи сварочной проволоки снабжено

10 держателем, закрепляемым под требуемым углом к шву, и выполнено в виде откидной рамы, шарнирно закрепленной на одной из косынок и фиксируемой натяжным крючком на другой косынке.

I5 3. Автомат по пп. 1 и 2, отличающийся тем, что, с целью образования шва без подрезов и точного заполнения разделки без усиления шва, он снабжен механизмом колебания горелки поперек шва, установленным на откид20 ной раме и выполненным в виде эксцентриковой втулки с шатуном, снабженным приспособлением для регулировки амплитуды колебаний и задержки горелки по краям шва, 4. Автомат по пп. 1 — 3, отличающийся тем, 25 что для обеспечения натяжения пояса на косынках установлены натяжные винты, ввинчиваемые в откидную раму.

232156

Составитель А. Афанасьев

Редактор Г. А. Яковлева Техред Т. П. Курилко Корректор О. Б. Тюрина

Заказ 355/5 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
