Реферат

Изобретение относится к резервуаростроению, в частности к возведению крупных стальных вертикальных резервуаров для хранения нефти и нефтепродуктов на слабонесущих грунтах.

Известен резервуар большой вместимости (а.с. СССР 1173006, кл. Е02D 27/38, 1985 г.), фундамент которого включает круглую опорную плиту, расположенную на грунтовой подушке, и наклонные тяжи, проходящие через грунтовую подушку.

Недостатком известного технического решения является недостаточная устойчивость фундамента при необходимости строить его на слабых грунтах и отсутствие возможности воспринимать горизонтальные нагрузки.

Известен фундамент резервуара (RU 2209883 С1, кл. Е02D 27/38, 2003 г.), включающий опорную плиту, опирающуюся на грунтовую подушку, наклонные тяжи, проходящие через грунтовую подушку. Плита имеет форму усеченного конуса, к центральной ее части и нижним краям конусной ее части прикреплены радиально расходящиеся тяжи-стержни, объединенные попарно в нижних краях балками.

Известен фундамент надземного цилиндрического резервуара, включающий круглую опорную плиту и расположенные по ее периметру тяжи, каждый из которых своим концом соединен с анкерной плитой, заглубленной в грунт (а.с. СССР 1173006, Б.И. 3, 1985).

Недостатком этого фундамента являются большие прогибы плоской плиты и возможность смятия тяжей при неравномерной сжимаемости грунтов основания.

Прототипом предложенного изобретения является фундамент для цилиндрического резервуара (RU 2203361 С2, кл. Е02D 27/38, 2003 г.), включающий круглую опорную плиту, расположенную на грунтовой подушке. Фундамент содержит по периметру максимальной окружной плиты наклонное кольцевое ребро и соединенные с ним железобетонные балки, радиально сходящиеся к центру конусообразного углубления основания, грунтовая подушка выполнена в виде усеченного конуса.

Недостатком известного технического решения является малая несущая способность фундамента при необходимости строить его на слабонесущих и сильносжимаемых грунтах и недостаточная надежность при воздействии горизонтальных нагрузок.

Задачей настоящего технического изобретения является повышение устойчивости основания резервуара при необходимости строить его на слабонесущих грунтах и возможности воспринимать горизонтальные нагрузки.

Поставленная задача достигается тем, что в основании для вертикального стального резервуара, включающем в себя круглую опорную плиту, расположенную на грунтовой подушке и опорах, расположенных по периметру максимальной окружности опорной плиты, согласно изобретению, опоры выполнены в виде отсыпки сыпучего грунта конусообразной формы, с углом наклона образующих, равным углу естественного откоса грунта в отсыпке опоры, и расположены по периметру максимальной окружности плиты в два ряда, при этом на отсыпку укладывают плоские плиты в два ряда, которые сваривают и омоноличивают в вершине.

Угол раскрытия в вершине опоры может быть определен из уравнения α=180-2β_е,

где β_е - угол естественного откоса грунта в отсыпке опор;

α - угол раскрытия в вершине опор.

Технический результат заявляемого изобретения заключается в том, что опоры, имеющие конусообразную форму, увеличивают площадь опирания на грунт, тем самым повышают сопротивление моментным и горизонтальным нагрузкам.

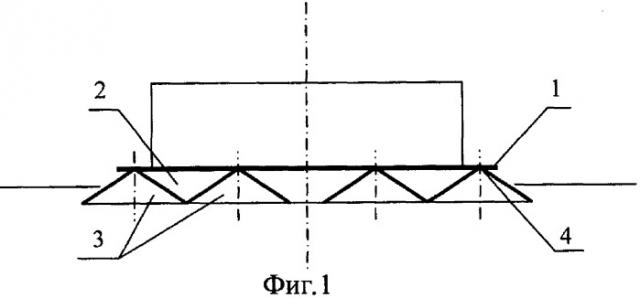

Сущность изобретения поясняется чертежами, где на фиг.1 показано сечение основания резервуара (вид сбоку), на фиг.2 - план (вид сверху).

Основание включает круглую опорную плиту 1, опирающуюся на грунтовую подушку 2 и опоры 3 из сыпучего тела, опоры имеют конусообразную форму, с углом раскрытия в вершине, равным α=180-2β_е, конусная часть опоры 4 образует угол с горизонтальной поверхностью β_е.

Основание возводят в следующей последовательности: откапывают котлован. По максимальному периметру котлована отсыпают отсыпку из специально подготовленного песчаного грунта в два ряда. Отсыпка имеет конусообразную форму. На отсыпку укладываются плоские горизонтальные плиты, которые сваривают и омоноличивают в вершине. Затем послойно укладывают и уплотняют грунтовую подушку. Устанавливают круглую опорную плиту.

Предлагаемое изобретение может быть использовано в резервуаростроении, в частности при возведении крупных стальных вертикальных резервуаров для хранения нефти и нефтепродуктов на слабонесущих грунтах.

1. Основание для вертикального стального резервуара, включающее круглую опорную плиту, расположенную на грунтовой подушке и опорах, расположенных по периметру максимальной окружности опорной плиты, отличающееся тем, что опоры выполнены в виде отсыпки сыпучего грунта конусообразной формы, с углом наклона образующих, равным углу естественного откоса грунта в отсыпке опоры, и расположены по периметру максимальной окружности плиты в два ряда, при этом на отсыпку укладывают плоские плиты в два ряда, которые сваривают и омоноличивают в вершине.

2. Основание по п.1, отличающееся тем, что угол раскрытия в вершине опоры может быть определен из уравнения α=180-2β_е,

где β - угол естественного откоса грунта в отсыпке опор;

α - угол раскрытия в вершине опор.
