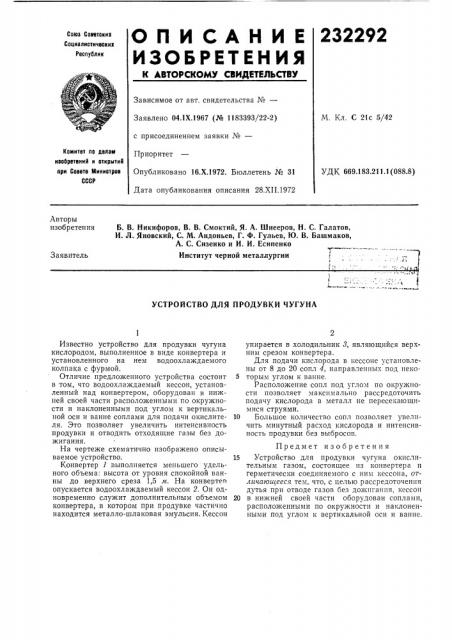

О П И С А Н И Е 232292

ИЗОБРЕТЕНИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 04.1Х 1967 (№ 1 183393/22-2) М. Кл. С 21с 5/42 с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий при Соаете Миниотрое

СССР

Приоритет

Опубликовано 16,Х.1972. Бюллетень № 31

Дата опубликования описания 28.ХП.1972

УДК 669.183.211,1(088.8) Авторы изобретения

Б. В. Никифоров, В. В. Смоктий, Я. А. Шнееров, Н. С. Галатов, И. Л. Яновский, С. М. Андоньев, Г. Ф. Гульев, Ю. В. Башмаков, А. С. Сизенко и И. И. Есипенко

Заявитель

Институт черной металлургии

УСТРОЙСТВО ДЛЯ ПРОДУВКИ ЧУГУНА

Известно устройство для продувки чугуна кислородом, выполненное в виде конвертера и установленного на нем водоохлаждаемого колпака с фурмой.

Отличие предложенного устройства состоит в том, что водоохлаждаемый кессон, установленный над конвертером, оборудован в нижней своей части расположенными по окружности и наклоненными под углом к вертикальной оси и ванне соплами для подачи окислителя. Это позволяет увеличить интенсивность продувки и отводить отходящие газы без дожигания.

На чертеже схематично изображено описываемое устройство.

Конвертер 1 выполняется меньшего удельного объема: высота от уровня спокойной ванны до верхнего среза 1,5 м. На конвертеп опускается водоохлаждаемый кессон 2. Он одновременно служит дополнительным объемом конвертера, в котором при продувке частично находится металло-шлаковая эмульсия. Кессон упирается в холодильник 8, являющийся верхним срезом конвертера.

Для подачи кислорода в кессоне установлены от 8 до 20 сопл 4, направленных под неко5 торым углом к ванне.

Расположение сопл под углом по окружности позволяет максимально рассредоточить подачу кислорода в металл не пересекающимися струями.

10 Большое количество сопл позволяет увеличить минутный расход кислорода и интенсивность продувки без выбросов.

Предмет изобретения

15 Устройство для продувки чугуна окислптельным газом, состоящее из конвертера и герметически соединяемого с ним кессона, отличаюитееся тем, что, с целью рассредоточения дутья при отводе газов без дожигания, кессон

20 в нижней своей части оборудован соплами, расположенными по окружности и наклоненными под углом к вертикальной оси и ванне.

232292

Составитель P. Довгучиц

Редактор Т. Каранова

Техред Т. Миронова

Корректор А Степанова

Заказ 4124/б Изд. № 1724

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Подписное

Москва, 714-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
