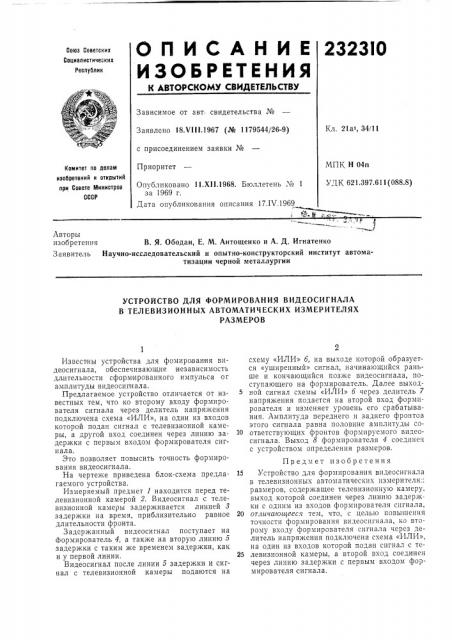

ОПИСАНИЕ 2323IO

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21ат, 34/11

Заявлено 18.VIII.1967 (№ 1179544/26-9) с присоединением заявки №

Приоритет

МПК Н 04п

УДК 621.397.611(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 11,XII 1968. Бюллетень № 1 за 1969 г.

Дата опубликования описания 17.IV.1969

Авторы изобретения В. Я. Ободан, Е. М. Антощенко и А. Д. Игнатенко

Заявитель Научно-исследовательский и опытно-конструкторский институт автоматизации черной металлургии

УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ВИДЕОСИГНАЛА

В ТЕЛЕВИЗИОННЫХ АВТОМАТИЧЕСКИХ ИЗМЕРИТЕЛЯХ

РАЗМЕРОВ

Известны устройства для фомирования видеосигнала, обеспечивающие независимость длительности сформированного импульса о г амплитуды видеосигнала.

Предлагаемое устройство отличается от известных тем, что ко второму входу формирователя сигнала через делитель напряжения подключена схема «ИЛИ», на один из входов которой подан сигнал с телевизионной камеры, а другой вход соединен через линию задержки с первым входом формирователя сигнала.

Это позволяет повысить точность формирования видеосигнала.

На чертеже приведена блок-схема предлагаемого устройства.

Измеряемый предмет 1 находится перед телевизионной камерой 2. Видеосигнал с телевизионной камеры задерживается линией 8 задержки на время, приблизительно равное длительности фронта.

Задержанный видеосигнал поступает на

Формирователь 4, а также на вторую линию 5 задержки с таким же временем задержки, как и у первой линии.

Видеосигнал после линии 5 задержки и сигнал с телевизионной камеры подаются на схему «ИЛИ» б, на выходе которой образуется «уширенный» сигнал, начинающийся раньше и кончающийся позже видеосигнала, поступающего на формирователь. Далее выходной сигнал схемы «ИЛИ» б через делитель 7 напряжения подается на второй вход формирователя и изменяет уровень его срабатывания. Амплитуда переднего и заднего фронтов этого сигнала равна половине амплитуды со10 ответствующих фронтов формируемого видеосигнала. Выход 8 формирователя 4 соединен с устройством определения размеров.

Предмет изобретения

15 Устройство для формирования видеосигнала в телевизионных автоматических измерителя. . размеров, содержащее телевизионную камеру, выход которой соединен через линию задержки с одним из входов формирователя сигнала, 20 отличающееся тем, что, с целью повышения точности формирования видеосигнала, ко второму входу формирователя сигнала через делитель напряжения подключена схема «ИЛИ», на один из входов которой подан сигнал с те25 левизионной камеры, а второй вход соединен через линию задержки с первым входом формирователя сигнала.
