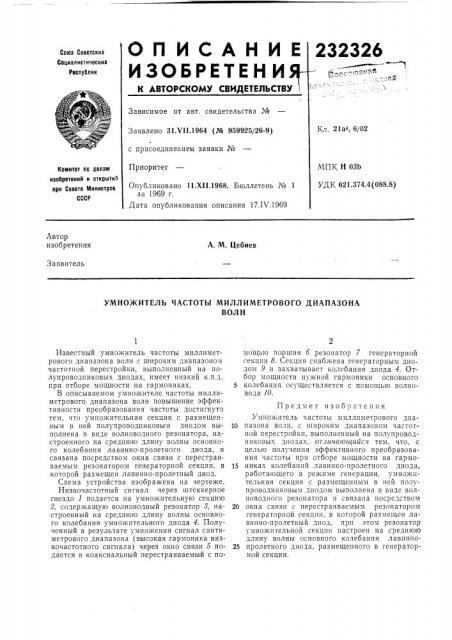

ОП ИСАНИЕ

ИЗОБPЕТЕ Н Иg-—

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, 232326

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21а, 6/02

Заявлено 31.VII.1964 (№ 959925/26-9) с присоединением заявки №

Приоритет

МПК Н 03b

УДК 621.374.4 (088.8) Комитет по делам изооретений и открытий при Совете Мииистров

СССР

Опубликовано 11.XII 1968. Бюллетень № 1 за 1969 г.

Дата опубликования описания 17.IV.1969

Автор изобретения

А. М. Цебиев

Заявитель

УМНОЖИТЕЛЪ ЧАСТОТЫ МИЛЛИМЕТРОВОГО ДИАПАЗОНА

ВОЛН

Известный умножитель частоты миллиметрового диапазона волн с широким диапазоном частотной перестройки, выполненный на полупроводниковых диодах, имеет низкий к.п.д. при отборе мощности на гармониках.

В описываемом умножителе частоты миллиметрового диапазона волн повышение эффективности преобразования частоты достигнуто тем, что умножительная секция с размещенным в ней полупроводниковым диодом выполнена в виде волноводного резонатора, настроенного на среднюю длину волны основного колебания лавинно-пролетного диода, и связана посредством окна связи с перестраиваемым резонатором генераторной секции, в которой размещен лавинно-пролетный диод.

Схема устройства изображена на чертеже.

Низкочастотный сигнал через штеккерное гнездо 1 подается на умножительную секцию

2, содержащую волноводный резонатор 8, настроенный на среднюю длину волны основного колебания умножительного диода 4. Полученный в результате умножения сигнал сантиметрового диапазона (высокая гармоника низкочастотного сигнала) через окно связи б подается в коаксиальный перестраиваемый с помощью поршня б резонатор 7 генераторной секции 8. Секция снабжена генераторным диодом 9 и захватывает колебания диода 4. Отбор мощности нужной гармоники основного

5 колебания осуществляется с помощью волновода 10.

Предмет изобретения

Умножитель частоты миллиметрового дна10 пазона волн, с широким диапазоном частотной перестройки, выполненный на полупроводниковых диодах, от.гичающийся тем, что, с целью получения эффективного преобразования частоты при отборе мощности на гармо15 никах колебаний лавинно-пролетного диода, работающего в режиме генерации, умножнтельная секция с размещенным в ней полупроводниковым диодом выполнена в виде волноводного резонатора н связана посредствоM

20 окна связи с перестраиваемым резонатором генераторной секции, в которой размещен лавинно-пролетный диод, при этом резонатор умножительной секции настроен на среднюю длину волны основного колебания лавинно25 пролетного диода, размещенного в генераторной секции.
