Способ демонтажа впаянных проводников

Способ демонтажа впаянных проводников

Иллюстрации

Показать все

Реферат

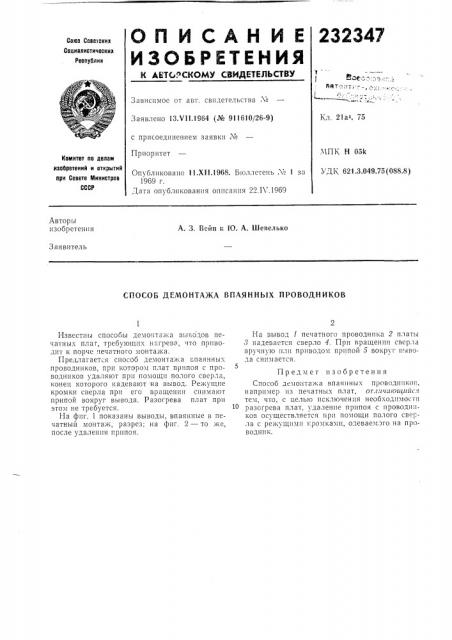

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АЕТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюа Саветскик

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 21а, 75

Заявлено 13Х11,1964 (¹ 911610/26-9) с присоединением заявки №

Приоритет

МП1х Н Оэ1с

Комитет по делам иаабретеиий и открытий при Совете л1ииистрав

СССР

УД1, 621.3.049.75 (088.8) Опубликовано 11.XII.1968. Бюллетень ¹ 1 за

1969 г.

Дата опубликования описания 22.1 .1969

Авторы изобретения

А. 3. Вейн и Ю. А. Шевелько

Заявитель

СПОСОБ ДЕМОНТАЖА ВПАЯННЫХ ПРОВОДНИКОВ

Известны способы демонтажа выводов печатнык плаг, требующи.; н:- грева, что приводит к порче печатного монтажа.

Предлагается способ демонтажа впаянных проводников, при котором плат припоя с проводников удаляют при помощи полого сверла, конец которого надевают на вывод. Режущие кромки сверла при его вращении снимают припой вокруг вывода. Разогрева плат при этом не требуется.

На фиг. 1 показаны выводы, впаянные в печатный монтаж, разрез; на фиг. 2 — то же, после удаления припоя.

На вывод печатного проводника 2 платы

8 надевается сверло 4. При вращении свср Ia вручную или приводом припой 5 вокруг вывода снимается.

Предмет изобретения

CIIoco0 демонтажа впаянных проводников, например из печатных плат, оглпч:нощи со тем, что, с целью исключения необходимости разогрева плат, удаление припоя с проводников осуществляется и ри помощи полого свер1а с режущими кромками, одеваемэго на проводник.

232347

Жа. 7

Фиг. 2

Составитель М. Порфирова

Редактор О. Филиппова Техред Т. П. Курилко

Корректор О, Б. Тюрина

Заказ 447/4 Тираж 437 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
